D2防指纹油即AF纳米涂层,是一款由氟基团与硅基团组合而成无色无味的透明液体,其表面张力极小,可瞬间流平。表干快,易操作具有防水防油防污防指纹等性能。常用于玻璃、金属、陶瓷、塑料等材质表面。

Fluere®D2 防指纹剂技术数据表详细总结

深圳中氟科技 Fluere®D2 防指纹剂 属于 PFPE 全氟聚醚‑烷基硅氧烷杂化 AF 防指纹涂料,采用日本进口原料配制,依靠低表面能实现基材表面防指纹防污改性。

一、产品简介

经常被人手触碰的表面极易残留指纹、皮脂、汗水、化妆品污渍;带减反膜的表面对污染尤为敏感,既破坏外观,严重时还会带来安全隐患。消费电子、手持设备、显示面板需要耐久型耐污表面。 Fluere®D2 是烷氧基硅烷功能化全氟聚醚 (PFPE) 杂化聚合物,结合两类材料优势:

1. 全氟聚醚:疏油、摩擦系数低;

2. 烷基硅氧烷:疏水、附着力与耐久性能优异。 通过 PFPE 与单官能封端烷氧基硅烷反应,提升涂层耐摩擦及耐 UV 老化性能;依靠极低表面能构建易清洁表面改性层,在基材表面形成低表面张力防污膜。

二、产品核心优点

1. 透明低粘度溶液,不会改变基材原有外观;

2. 对玻璃基材可形成稳定化学键合,附着力优秀;

3. 具备良好耐磨性、疏水疏油性能;

4. 持久防污,表面易清洁;

5. 涂层动态摩擦系数低,触摸手感顺滑。

三、典型物性(测试基板:二氧化硅沉积玻璃,固化后典型参考值,不作硬性规格)

橡皮擦、钢丝球测试后接触角仍维持高位,说明涂层耐磨后性能保留度好。

四、适用基材及应用行业

• 适配基材:玻璃、含二氧化硅表面、石英材质;

• 典型应用:平板显示器、电子触摸屏、厨卫玻璃饰板、手机零部件、眼镜镜片、汽车玻璃、光纤防污处理。

五、使用方法(涂刷工艺,也支持机器喷涂)

1. 基材预处理:建议采用多槽超声波清洗,保证基材洁净;

2. 将无尘涂布材料浸润于防指纹涂料;

3. 在基材表面均匀涂刷;

4. 固化:150℃条件下干燥烘烤 30 分钟;

5. 后处理:若存在污点、多余未反应聚合物,可在 pH=8.5 的超声波清洗槽内用适配溶剂清洗;

6. 室温静置数分钟完成处理。

六、性能测试方法(节选)

沿用该企业 AF 涂层标准化测试体系,已记录项目:

1. 接触角:滴 2μL 测试液,测样板水平状态切向接触角;

2. 滑落角:滴 7μL 测试液,倾斜样板获取液滴开始滑落的最小倾角;

3. 180° 剥离断力:日东 No.31B(19mm)胶带,20g/cm 压力保压 24h,剥离速度 300mm/min,180° 剥离;

4. 油性笔防污测试:HI‑MAKER 油性笔划线,评级 E/F/G/NG;

5. 指纹易擦除测试:留存指纹,采用日本制纸 K‑DRY 132‑S 干纸巾擦拭,按擦拭难度 E/F/G/NG 评级;

6. 文档内动态摩擦系数测试方法部分截断。

七、附加信息

官网:www.cfcl.com.cn

联系电话:+86 130 7787 0555

补充解读

1. Fluere®D2 固体含量不足 1%,属于高稀释成品施工液,主打二氧化硅类玻璃、石英基材;

2. 初始性能全部达到 E 级最优等级,滑落角仅 2°,液滴流动性优异;橡皮擦、钢丝球测试后接触角衰减很小,体现基础耐磨性能;

3. 固化必须 150℃烘烤 30 分钟,属于热固化型 AF 防指纹剂;不适合无高温烘烤条件的工艺;

4. 基材限制明显,仅适合含 SiO₂的表面,塑料、金属无氧化硅层基材不适用。

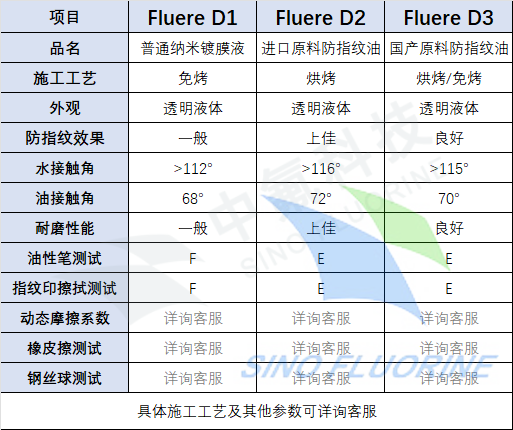

深圳中氟指纹油系列详解

• 电子氟化液
  electronic fluorinated liquid
• 防指纹油涂层
• PCBA防护涂层
  Nano coating agent
• UV涂料助剂
• 抗静电剂
  Silicone materials
