Fluorolink MD 700 是一种全氟聚醚（PFPE）-聚氨酯二甲基丙烯酸酯。
（甲基）丙烯酸酯是紫外线固化涂料中最常用的单体类型，因其优异的物理性能、低成本、易于使用以及高固化速度而广受欢迎。
含氟（甲基）丙烯酸酯在电信等应用中尤为受欢迎，因为低吸收损耗和低折射率是这些应用中的关键要求。
PFPE-聚氨酯二甲基丙烯酸酯 Fluorolink MD 700 结合了 PFPE-(甲基)丙烯酸酯的内在特性（低折射率、紫外线固化后收缩率低及高固化程度），同时具备极性结构，这增强了其与氢化丙烯酸酯的混溶性及与光引发剂的相容性； 聚氨酯基团的氢键作用还为固化涂层提供了更高的机械强度。

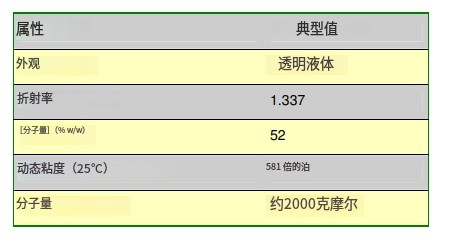

Fluorolink MD 700的典型性能如下：
优势
由于Fluorolink MD 700可与常规丙烯酸单体轻松混合，因此在多个领域均有应用：当其作为光固化组分的基料时，可作为低损耗聚合物波导、光纤包层及适用于高活性压敏胶的高效离型膜的起始原料。
Fluorolink MD 700 还可作为连接光学设备的紫外光固化粘合剂，以及具有抗反射性能、抗划痕/抗磨损、低污垢吸附和优异溶剂化学耐受性的顶涂层的起始材料。
Fluorolink MD 700 还可作为表面改性添加剂，以极低用量（0.1-0.5%w/w）用于常规丙烯酸紫外光固化体系：事实上，由于其倾向于迁移至空气-聚合物界面，Fluorolink MD 700 可提升固化膜的疏水/疏油性并降低表面张力。

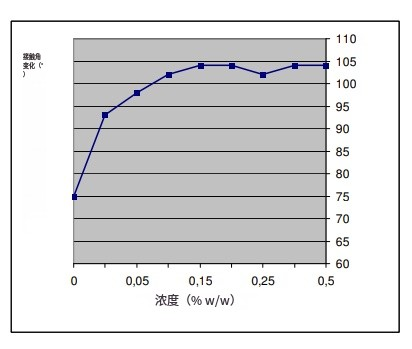

下图显示了低含量 Fluorolink MD 700 如何提升含有 Ebecryl 150（一种典型的双酚 A 乙基丙烯酸酯醚）和 4%（重量比）2,2-二甲氧基-2-苯基乙酰苯酮的光固化体系的防水性：
使用方法
以下为典型的无溶剂配方，其中建议使用标准商业光引发剂：
>将Fluorolink MD 700与2-4%（重量比）的光引发剂混合（适用的光引发剂包括Darocur 1173或Darocur 1173与Darocur 4265的混合物，可从Ciba Specialty Chemicals公司获得）。对于非常薄的涂层（10微米厚），建议使用4%（重量比）的光引发剂。
>使用涂布辊将混合物均匀涂布于基材表面，以获得所需厚度的薄膜。在惰性氮气氛围下，使用中压汞蒸气灯（功率500W，比功率80W/cm）从10厘米距离照射30秒。
根据具体应用，可选用其他光引发剂。
为增强与玻璃和塑料基底的粘合性，可将Fluorolink MD 700与1-2%（重量比）的3-甲基丙烯酰氧基丙基三甲氧基硅烷混合。
即使产品具有优异的储存稳定性，仍建议避免长时间直接暴露于强光光源下。
在线咨询
