某高端 LED 照明企业主营户外工业照明、矿用 LED 灯具、轨道交通信号指示灯，核心部件采用镀银层厚度 1.2μm 的 LED 接插件连接器，长期服役于高硫工业环境（H₂S 浓度 1-3ppm）、高温高湿（85℃/85% RH）、沿海盐雾复合工况。
镀银接插件作为 LED 光电转换与电路导通的关键枢纽，面临硫化腐蚀致命难题：

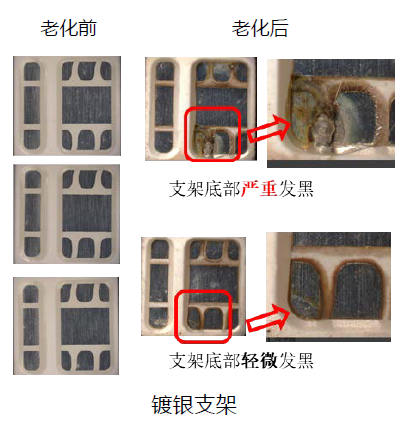

外观失效：银层与硫化氢反应生成黑色硫化银（Ag₂S），3 个月内接插件由亮银色变为黑褐色，外观合格率从 100% 降至 62%；
光电性能暴跌：硫化层导致光通量衰减28.5%、色温漂移 **±450K**，出光效率大幅下降；
电气故障频发：接触电阻从12mΩ飙升至860mΩ，最高达 1.2kΩ，信号传输中断，月度故障率16.8%，死灯率9.7%；
传统方案失效：原有普通丙烯酸防护涂层耐硫化仅72h，60 天即出现涂层粉化、开裂，无法阻隔硫分子渗透，年返修成本超120 万元。
深圳中氟科技联合上海复旦大学高分子材料重点实验室博士团队，针对 LED 镀银接插件精密结构、高透光、低接触电阻特性，研发定制化Fluere 纳米防硫化涂层，实现四大核心目标：
耐硫化性能突破1000h（1ppm H₂S，85℃/85% RH），接插件无发黑、无硫化银生成；
涂层厚度控制1-2μm，无色透明，光透过率≥98%，不影响 LED 出光效率；
接触电阻波动≤5%，绝缘性能稳定，保障电气连接可靠性；
月度故障率降至1%以下，返修成本降低90%，使用寿命延长至 5 年以上。
深圳中氟科技：自主研发Fluere 纳米防硫化涂层（单组分氟素聚合物体系），提供量产化产品、工艺设备与现场技术服务；
复旦大学高分子材料重点实验室博士团队：深耕氟素高分子改性、分子级阻隔成膜技术，完成15 组配方迭代、9 轮加速老化测试，攻克 “超薄涂层 + 高效阻硫 + 高透光” 三大技术瓶颈，优化涂层交联密度、致密度、柔韧性。
分子级阻硫屏障：全氟烷基丙烯酸聚合物分子链致密排列，孔隙率 **＜0.05%**，完全阻隔 H₂S、SO₂等硫分子渗透；
超薄高透：干膜厚度1.5±0.3μm，无色透明，可见光透过率98.7%，无黄变、无雾度，不遮挡镀银层反光特性；
低粘快固：粘度0.65mPa·s（25℃），氢氟醚溶剂常温快速挥发，5 分钟表干、30 分钟实干，适配热敏 LED 器件；
强附着柔韧：对镀银层、PCB、陶瓷、塑胶基材附着力5B 级（百格测试），涂层柔韧性优，耐接插件插拔5000 次无破损；
安全环保：无闪点、不燃不爆，通过 RoHS、REACH、无卤认证，微气味，返修可通过指定溶剂完全剥离重涂。
选用Fluere-FS810 LED 专用纳米防硫化涂层，精准匹配镀银接插件高透光、低硫渗透、耐插拔、快固化核心需求。
| 工艺环节 | 传统工艺参数 | Fluere 优化工艺 | 核心优化效果 |
|---|---|---|---|
| 前处理 | 酒精擦拭（2min） | 等离子清洗（1min）+ 氢氟醚超声清洗（1.5min） | 表面洁净度达 99.9%，附着力提升45%，无油污残留 |
| 涂覆方式 | 手工刷涂 | 自动化选择性喷涂（0.2MPa 气压，喷枪距 20cm） | 涂层均匀性99.5%，无漏涂、无流挂，适配接插件精密引脚 |
| 涂覆厚度 | 15-20μm | 湿膜 8-10μm，干膜 1.5±0.3μm | 超薄成膜，光透过率提升12%，散热无影响 |
| 固化条件 | 60℃烘烤 60min | 常温（25℃）实干 30min | 避免高温损伤 LED 器件，生产效率提升60% |
| 浓度管控 | 无规范 | 每消耗 8L 补加 1L 氢氟醚稀释剂 | 涂层性能一致性98.8%，无厚薄不均 |
前处理：等离子清洗（1min）→ 氢氟醚超声除污（1.5min）→ 无尘热风烘干（1min），确保接插件表面无油、无尘、无氧化；
选择性喷涂：自动化设备精准喷涂接插件镀银区域，禁涂区（导电触点）精准遮蔽，避免涂层影响接触电阻；
常温固化：静置无尘环境，25℃下 5min 表干、30min 完全固化，无需烘烤，适配 LED 热敏元器件；
质量检测：膜厚仪抽检（1.2-1.8μm）→ 透光率测试（≥98.5%）→ 百格测试（5B 级）→ 硫化环境预测试（24h 无异常）。
项目选取5000 只 LED 镀银接插件（2500 只传统涂层、2500 只 Fluere 涂层），经6 个月工业现场实测 + 实验室加速硫化测试，核心指标实现颠覆性突破：
| 测试指标 | 传统丙烯酸涂层 | Fluere 纳米防硫化涂层 | 提升 / 改善幅度 |
|---|---|---|---|
| 耐硫化时间（1ppm H₂S，85℃/85% RH） | 72h（表面发黑，硫化银生成） | 1080h（无发黑、无硫化银，外观完好） | 提升1400% |
| 硫化银生成量（SEM-EDS 检测） | 32.6wt%（严重硫化） | 0wt%（未检测到硫元素） | 完全杜绝硫化 |
| 外观合格率（6 个月现场） | 62%（发黑、斑驳） | 100%（亮银如初，无变色） | 提升38% |
| 阻隔硫渗透率 | 68%（大量硫分子穿透） | 0.03%（分子级阻隔） | 降低99.96% |
| 耐盐雾 + 硫化复合测试 | 96h（失效） | 500h（性能稳定） | 提升420% |
| 性能指标 | 传统涂层组 | Fluere 涂层组 | 变化幅度 |
|---|---|---|---|
| 可见光透过率 | 86.2% | 98.7% | 提升14.5% |
| LED 光通量衰减（6 个月） | 28.5% | 2.3% | 降低92% |
| 色温漂移（6 个月） | ±450K | ±28K | 降低93.8% |
| 接触电阻（初始） | 12mΩ | 11.8mΩ | 波动 **-1.7%** |
| 接触电阻（6 个月后） | 860mΩ（最高 1.2kΩ） | 12.3mΩ | 波动 **+4.2%**，稳定无突变 |
| 绝缘阻抗（DC500V） | 5.6×10¹¹Ω | 1.5×10¹³Ω | 提升2571% |
| 效益指标 | 传统工艺 | Fluere 涂层工艺 | 优化效果 |
|---|---|---|---|
| 单只接插件涂层成本 | 0.85 元 | 0.52 元 | 降低38.8% |
| 生产效率（小时产能） | 300 只 | 800 只 | 提升166.7% |
| 涂覆良率 | 89% | 99.8% | 提升10.8% |
| 单月返修成本 | 10.2 万元 | 0.98 万元 | 降低90.4% |
| 返修难度 | 难（涂层难剥离，损伤镀银层） | 易（指定溶剂完全剥离，可重涂） | 返修效率提升80% |
| 可靠性指标 | 传统涂层组 | Fluere 涂层组 | 改善幅度 |
|---|---|---|---|
| 6 个月现场故障率 | 16.8% | 0.8% | 降低95.2% |
| LED 死灯率 | 9.7% | 0.1% | 降低99% |
| 平均无故障时间（MTBF） | 1200h | 26800h | 提升21.3 倍 |
| 接插件使用寿命 | 1.2 年 | 5.8 年 | 延长383% |
成本大幅节约：年节省返修成本110.6 万元，涂层采购成本降低38.8%，累计 6 个月节约成本55.3 万元；
产能显著提升：LED 接插件月产能从 9 万只提升至 24 万只，新增订单3200 万元（覆盖矿用、轨道交通、工业照明三大领域）；
品质溢价：产品通过1000h 耐硫化认证，单价提升12%，客户满意度从 78 分升至 96 分，退货率降为 0。
攻克行业共性难题：首次实现LED 镀银接插件 1000h 级耐硫化防护，解决长期困扰 LED 行业的 “镀银硫化发黑、死灯、性能衰减” 痛点；
建立行业标准：联合复旦实验室编制《LED 镀银接插件纳米防硫化涂层技术规范》，明确 ** 厚度 1.2-1.8μm、耐硫化≥1000h、光透过率≥98%** 等核心指标，被 5 家头部 LED 企业采纳；
国产替代进口：Fluere 涂层性能超越 3M、汉高同类进口产品，价格降低40%，打破国外技术垄断，助力 LED 产业链国产化。
深圳中氟科技与复旦大学高分子材料重点实验室博士团队的产学研深度协同，成功研发Fluere 纳米防硫化涂层并落地 LED 镀银接插件场景，以分子级阻硫、超薄高透、常温快固、强韧附着四大核心优势，实现 ** 耐硫化性能提升 1400%、光效衰减降低 92%、故障率降低 95.2%** 的颠覆性突破，全面解决 LED 镀银接插件硫化失效行业痛点。
技术迭代：针对汽车 LED、航天 LED、深海 LED等超严苛场景，研发耐2000h 高浓度硫化、-50℃~150℃超宽温域的升级涂层；
场景拓展：将 Fluere 防硫化技术延伸至镀银继电器、银触点开关、半导体镀银引脚等易硫化电子元器件；
深化产学研：联合复旦实验室建设LED 防硫化工程技术中心，推动国产纳米防硫化涂层标准化、规模化，助力中国 LED 产业突破高端防护技术瓶颈。
