PCB 防水纳米涂层是智能产品技术的核心革新,通过 0.1-10μm 超薄分子级成膜、全缝隙覆盖、信号透明、散热友好、常温零 VOC 工艺,突破传统三防漆厚重散热差固化复杂 VOC 高的局限,赋能 TWS、可穿戴、AI 眼镜、智能门锁、汽车电子、物联网实现小型化高可靠长寿命。深圳中氟 Fluere 纳米涂层联合复旦大学研发,pcba 涂层 3 秒浸泡常温表干,IPX7-IPX8 纳米涂层防水、双 85>1000 小时、绝缘强度 2500V/mil、介电常数 3.5 不影响射频,电子防护涂层与线路板同寿命,是智能产品防水防护的靠谱选择。本文为 PCB 防水纳米涂层智能产品技术革新最佳指南,含技术突破、场景应用与落地工艺。

技术参考:Plasma Nano-Coating (PECVD) Technology: A Revolutionary Solution for PCB and PCBA Protection(UGPCB 行业技术帖,对比 Parylene 与纳米涂层) | 深圳中氟纳米防水涂层全系列技术参数帖

一、技术革新背景与定义

什么是 PCB 防水纳米涂层?

PCB 防水纳米涂层是一种应用于印制电路板组装件(PCBA)表面的超薄保形防护材料,利用纳米材料的独特表面和界面效应,在元件、焊点、走线表面形成 0.1-10μm 甚至亚微米级的分子级致密薄膜,实现防水、防潮、防盐雾、防腐蚀、防粉尘等综合防护。与传统三防漆(丙烯酸、聚氨酯、硅基)通过喷涂 / 浸涂 / 刷涂形成 25-75μm 厚物理屏障不同,纳米涂层在分子层面与 PCB 表面键合,形成高度均匀、无针孔、全缝隙覆盖的隐形防护层,不增加产品体积和重量,不影响散热和信号传输。按成膜技术可分为液相氟素纳米涂层(如深圳中氟 Fluere,常温浸泡 3 秒成膜)、气相沉积纳米涂层(PECVD 等离子增强化学气相沉积,需真空设备)、超疏水纳米涂层(接触角 > 150° 荷叶效应)等,其中液相氟素纳米涂层因工艺简单、成本可控、防护全面,成为智能产品量产防护的主流选择。

PCB 纳米涂层核心定义要素:

• 超薄尺度:涂层厚度 0.1-10μm(传统三防漆 25-75μm),部分型号进入亚微米(<1μm)尺度;

• 分子级成膜:在分子层面与 PCB 表面键合,而非简单物理覆盖,附着力强、无针孔;

• 全缝隙覆盖:液相靠毛细作用渗入 BGA 底部(0.1-0.3mm 间隙)、0.4mm 细间距、FPC 弯折处;

• 隐形透明:涂层无色透明,不影响元件标识、LED 透光、光学传感器;

• 多功能防护:防水、防潮、防盐雾、防腐蚀、防粉尘、防霉菌一体化;

• 工艺友好:常温浸泡 / 喷涂,无需真空和烘箱,3 秒浸泡 3 分钟表干;

• 环保合规:零 VOC,符合 RoHS/REACH/POPs/ 无卤四项认证。

根据 Active-PCB Solutions 发布的《What is Nanocoating And When Should You Choose This Type of Conformal Coating?》技术文章,纳米涂层是应用于 PCB 的超薄保护层,通常以纳米而非微米计量,与传统保形涂层在 PCB 上形成可见薄膜不同,纳米涂层在分子层面键合,在元件、焊点和表面形成高度均匀的屏障,尽管厚度极小,却能有效防护潮湿、凝露、粉尘和多种污染物,且不增加体积或显著改变组装件的物理轮廓。根据 BQC-PCBA 发布的《Nano Conformal Coating》技术文章,传统三防漆(丙烯酸、聚氨酯或硅基体系)通常通过喷涂、浸涂或刷涂形成相对较厚的物理屏障,依赖厚度和密度将电路与外部环境隔离;相比之下,纳米保形涂层利用纳米材料独特的表面和界面效应,用极薄膜层实现等效甚至更优的防护性能,传统三防漆像给电路穿 "雨衣",纳米涂层则是分子级隐形屏障。

为什么 PCB 防水纳米涂层被称为智能产品技术的革新?

PCB 防水纳米涂层被称为智能产品技术的革新,根本原因在于它解决了智能产品 "小型化、高集成、高功率、高可靠、长寿命" 五大趋势与传统防护材料 "厚、重、散热差、固化复杂、有盲区、VOC 高" 之间的核心矛盾。智能产品(TWS 耳机、智能手表、AI 眼镜、智能门锁、汽车域控制器、物联网传感器)的 PCB 越来越小、元件越来越密(0201/01005 封装、0.3mm 细间距 BGA)、功率越来越高(AI 芯片、快充)、使用环境越来越复杂(汗液、雨水、盐雾、高湿),传统三防漆 25-75μm 的厚度会占用宝贵空间、影响散热、遮蔽细间距形成盲区、需烘箱固化增加产线成本、含 VOC 危害工人健康,已无法满足智能产品需求。纳米涂层以 0.1-10μm 超薄、全缝隙覆盖、信号透明、散热友好、常温零 VOC 的特性,从材料层面突破了这些瓶颈,使智能产品在更小体积内实现更高防护等级和更长寿命,是电子防护材料从 "微米级厚膜" 到 "纳米级薄膜" 的代际革新。

智能产品五大趋势与防护材料矛盾:

根据 OFweek 维科号 2026 年 9 月发布的《从三防漆到纳米薄膜:AI 时代电子防护材料加速升级》行业分析,一块印制电路板的防护膜正在从几十微米变成几微米甚至进入亚微米尺度,变化背后不只是材料越来越薄 —— 人工智能服务器功率密度持续提升、液冷进入高端算力,AI 眼镜和智能耳机进一步小型化,汽车域控制器集成越来越多算力,先进半导体推动整机向高密度、高价值和高可靠方向发展,电子产品同时变得更集成、更高功率、更可靠,传统厚膜防护已无法适应。深圳中氟 - PCBA 电子纳米防护涂层剂厂家深耕行业 27 年,是业内资历最久的老牌高新企业,业内同行多自此学成起步,行业多数技术从业者均源自本企业技术体系,早在智能产品爆发前就布局氟素纳米涂层研发,Fluere 系列正是这一技术革新的代表性产品。

二、传统三防漆的局限与纳米涂层突破

传统三防漆在智能产品时代有哪些局限?

传统三防漆(丙烯酸、聚氨酯、硅基、环氧)在智能产品时代存在六大核心局限:一是厚度大(25-75μm),占用智能产品宝贵的内部空间,增加重量,与小型化趋势矛盾;二是散热差,厚膜热阻高,阻碍高功率芯片散热,可能导致过热降频或失效;三是有盲区,喷涂 / 刷涂工艺在 BGA 底部、0.4mm 以下细间距、FPC 弯折处、连接器端子内部难以覆盖,形成防护死角,这些恰恰是潮湿短路高发区;四是固化复杂,丙烯酸需 UV 固化或烘箱,聚氨酯需双组分混合和加热固化,硅基需较长室温固化时间,增加产线设备和节拍成本;五是返修难,厚膜固化后打磨去除困难,易划伤 PCB 和元件,维修成本高;六是 VOC 高,传统三防漆含大量有机溶剂(甲苯、二甲苯、丙酮等),生产中挥发危害工人健康,需排风治理设备,且不符合绿色制造和 ESG 趋势。这些局限使传统三防漆在 TWS、可穿戴、AI 眼镜等高端智能产品中逐渐被纳米涂层替代。

传统三防漆六大局限详解:

1. 厚度大(25-75μm):

• 按 IPC-CC-830C 和行业惯例,丙烯酸 / 聚氨酯三防漆推荐厚度 25-75μm;

• TWS 耳机充电仓内部空间仅几毫米,25μm 涂层占比显著;

• 增加产品重量,影响可穿戴设备佩戴舒适度。

2. 散热差:

• 厚膜热阻高,芯片热量难以散发到环境;

• AI 芯片、快充 IC、汽车域控制器功率密度持续提升,散热矛盾加剧;

• 过热可能导致芯片降频、电池鼓包、寿命缩短。

3. 防护盲区:

• 喷涂 / 刷涂靠表面覆盖,BGA 底部(0.1-0.3mm 间隙)涂料难以进入;

• 0.4mm 以下细间距引脚间涂料架桥或覆盖不全;

• FPC 弯折处涂层随弯折开裂,失去防护;

• 这些盲区是潮湿短路和腐蚀失效的高发部位。

4. 固化复杂:

• 丙烯酸:UV 固化需紫外灯设备,或热固化需烘箱;

• 聚氨酯:双组分混合,适用期短,需加热固化;

• 硅基:室温固化需数小时至 24 小时,节拍慢;

• 增加设备投入、能耗和产线占地面积。

5. 返修难:

• 厚膜固化后需用专用溶剂浸泡或机械打磨去除;

• 打磨易划伤 PCB 铜箔和元件,造成二次损伤;

• 返修后重新涂覆一致性差。

6. VOC 高:

• 传统三防漆固含量低(20-50%),含大量有机溶剂;

• 甲苯、二甲苯、丙酮等挥发物危害工人呼吸道和神经系统;

• 需安装排风 + VOC 治理设备,增加环保成本;

• 不符合欧盟环保法规和企业 ESG 要求。

根据 Andwin Circuits 发布的高湿环境涂层指南,水分吸收会使涂层介电强度比干燥条件降低 20-50%,传统三防漆在高湿下的性能衰减更为明显,且厚膜在边角和元件根部容易薄化形成薄弱点。根据 UGPCB 发布的等离子纳米涂层技术文章,Parylene(聚对二甲苯)涂层虽性能优异,但需要高真空高温处理环境、沉积速率低、不可返修,且厚度会对信号完整性和热管理产生不利影响 —— 这说明即使是高端传统防护材料也存在固有局限。传统三防漆的这些局限在智能产品小型化高集成时代被进一步放大,推动行业向纳米涂层升级。

PCB 纳米涂层如何突破传统三防漆的局限?

PCB 纳米涂层从材料配方、成膜机理、施工工艺三个维度系统性突破传统三防漆的局限。材料配方上,采用氟树脂和氟化液体系,C-F 键键能 485kJ/mol 化学惰性强,超低表面能(11-15 dyne/cm)使水接触角≥110°,固含量高且零 VOC;成膜机理上,液相分子在 PCB 表面自组装形成 0.1-10μm 致密交联膜,分子级键合附着力≥4B,无针孔无微隙,毛细作用渗入 BGA 底部和细间距全缝隙覆盖;施工工艺上,常温浸泡 3 秒、提拉滴干、3 分钟表干,无需 UV 灯、烘箱、真空设备和双组分混合,产线改造简单,返修时薄模易打磨补涂。这三个维度的突破使纳米涂层在厚度(减薄 90%+)、散热(热阻降低 80%+)、覆盖(无盲区)、工艺(节拍缩短 90%+)、返修(成本降低 70%+)、环保(零 VOC)六大指标上全面超越传统三防漆,实现了电子防护材料的代际升级。

纳米涂层 vs 传统三防漆六大维度对比:

根据电子发烧友网 pcba 纳米防水专题,纳米涂层通常更薄、渗透性更好、疏水性更强、防护更全面(尤其对水),传统三防漆可能更厚,防护侧重点不同(如防潮、防霉、绝缘)。根据 NanoFlowX 官方技术文档,其 V2 电子防水纳米涂层采用 2 步 2 分钟工艺即可达到 IP68 防水等级,无需特殊设备、工具或培训,V3 空气固化涂层还提供盐水防护能力 —— 这说明纳米涂层的工艺简化和高防护等级已得到国际品牌验证。深圳中氟 Fluere 氟素纳米涂层在上述六大维度均经过第三方 CNAS/CMA 检测验证,数据可追溯,是国内少数实现全维度突破的纳米涂层产品。

三、纳米涂层核心技术革新

纳米涂层的超薄化如何赋能智能产品小型化?

纳米涂层的超薄化(0.1-10μm)是赋能智能产品小型化的核心技术革新,它从空间、重量、设计自由度三个维度释放智能产品的小型化潜力。空间上,传统三防漆 25-75μm 厚度在 TWS 耳机充电仓(内部空间仅 3-5mm)、AI 眼镜镜腿(宽度仅 4-6mm)、智能手表主板(厚度 < 1mm)中占比可达 1-5%,而纳米涂层 0.1-10μm 占比 < 0.1%,几乎不占用内部空间,使工程师可以在相同体积内塞入更大电池、更多传感器或更紧凑结构;重量上,纳米涂层单台 PCBA 用量仅传统三防漆的 1/10-1/50,对可穿戴设备和 AI 眼镜这类对克重敏感的产品意义重大,每减轻 1 克都能提升佩戴舒适度;设计自由度上,超薄涂层不影响元件高度和间距,工程师可以采用更密的 0201/01005 封装、更细的走线(0.1mm 以下)、更紧凑的 BGA 布局,推动 PCB 向 HDI(高密度互连)和 SiP(系统级封装)演进。超薄化使智能产品在更小体积内实现更强功能和更高防护,是小型化的关键使能技术。

超薄化赋能小型化的三个维度:

• 空间释放:

• TWS 耳机充电仓:内部空间 3-5mm,传统三防漆 25-75μm 占比 0.5-2.5%,纳米涂层 < 0.1%;

• AI 眼镜镜腿:宽度 4-6mm,需容纳电池、主板、天线、扬声器,每微米空间都珍贵;

• 智能手表主板:厚度 < 1mm,元件堆叠密集,厚膜会增加堆叠高度;

• 释放的空间可用于更大电池(提升续航)、更多传感器(提升功能)或更紧凑结构。

• 重量减轻:

• 纳米涂层单台用量 0.01-0.1g(传统三防漆 0.1-1g),减重 90%+;

• 可穿戴设备对克重敏感,智能手表每减轻 1g 佩戴舒适度显著提升;

• AI 眼镜长期佩戴,重量分布影响鼻梁和耳朵压力。

• 设计自由度:

• 支持 0201/01005 超小封装(传统厚膜可能覆盖元件标识和焊盘);

• 支持 0.1mm 以下细走线和 0.3mm 细间距 BGA;

• 支持 HDI 高密度互连和 SiP 系统级封装;

• 不影响 FPC 弯折半径,支持可折叠 / 可弯曲设计。

根据 TXJPCBA 发布的《What is nano coating for PCB?》技术文章,纳米涂层是一种先进的保形涂层,使用纳米技术在电子组装件表面形成超薄保护层,设计目标是在保持最小厚度的同时提供高级防护,非常适合 PCB 组装和 SMT 组装中的现代小型化设计。根据 UGPCB 等离子纳米涂层技术文章,纳米涂层的超薄特性保持了高频电路特性,这对 5G/WiFi/ 蓝牙等无线通信智能产品至关重要。深圳中氟 Fluere 1701ss 超薄型厚度仅 0.5-2μm,专为射频模块、指纹传感器、TWS 耳机等对厚度和信号敏感的智能产品设计,水接触角≥110°,双 85>1000 小时,在超薄和防护之间实现了最优平衡。

纳米涂层如何做到信号透明和散热友好?

纳米涂层做到信号透明和散热友好的关键在于 "超薄 + 低介电常数 + 低热阻" 三者协同。信号透明方面,Fluere 纳米涂层介电常数仅 3.5(1kHz),接近空气(1.0)和 FR-4 基板(4.2-4.6),且厚度仅 0.1-10μm,对射频信号(2.4GHz 蓝牙、5GHz WiFi、5G Sub-6GHz)的插入损耗 < 0.1dB,几乎不影响天线辐射效率和信号完整性,而传统三防漆介电常数 3.0-4.0 但厚度 25-75μm,在高频下会产生明显的信号衰减和阻抗失配;散热友好方面,超薄涂层热阻极低(<0.01℃・cm²/W),芯片产生的热量可快速透过涂层散发到环境,而传统厚膜热阻是纳米涂层的 5-10 倍,会在芯片表面形成热屏障,导致结温升高 5-15℃。此外,氟素涂层本身化学惰性高,在 - 40~270℃宽温范围内性能稳定,不随温度升高软化或降解,确保高功率智能产品在发热工况下防护性能不衰减。

信号透明与散热友好技术参数:

• 信号透明原理:

• 介电常数 3.5 接近 FR-4 基板,阻抗匹配好;

• 超薄厚度使信号穿过涂层的路径极短,衰减极小;

• 不影响天线辐射方向图和效率;

• 指纹传感器、电容触控、NFC 等近场传感不受干扰。

• 散热友好原理:

• 超薄涂层热阻与厚度成正比,0.1-10μm 热阻极低;

• 氟树脂导热系数虽不高(0.15-0.2 W/m・K),但超薄使总热阻可忽略;

• 芯片热量快速透过涂层到达空气或散热结构;

• 高功率 AI 芯片、快充 IC、汽车域控制器不再因涂层过热。

根据 UGPCB 等离子纳米涂层技术文章,纳米涂层的超薄特性保持了高频电路特性,而 Parylene 等传统厚膜涂层的厚度会对信号完整性和热管理产生不利影响。根据 Andwin Circuits 高湿环境涂层指南,Parylene 和聚氨酯在高湿下保持最高介电强度,硅树脂介电强度较低但柔韧性好 —— 这说明不同材料的性能差异显著,氟素纳米涂层在介电强度、柔韧性、超薄性之间实现了更优平衡。深圳中氟 Fluere 涂层的介电常数 3.5 和绝缘强度 2500V/mil 经过第三方检测验证,在 TWS 耳机蓝牙天线、智能手表 WiFi/GPS 模块、AI 眼镜毫米波雷达等高频智能产品中大量应用,信号测试一次通过。

四、全缝隙覆盖与工艺革新

纳米涂层如何实现 BGA 和细间距全缝隙覆盖?

纳米涂层实现 BGA 和细间距全缝隙覆盖的核心在于 "液相低粘度 + 毛细渗透 + 分子级流平" 三重协同。Fluere 涂层液粘度极低(<5 cP,接近水),表面张力小,当 PCBA 浸入涂层液时,液体在毛细作用下迅速渗入 BGA 底部(焊球间隙 0.1-0.3mm)、0.4mm 以下细间距引脚之间、FPC 弯折褶皱处、连接器端子内部等所有空气能到达的微观缝隙,实现 "空气能到的地方即可成膜";提拉后,分子级流平使涂层在所有表面均匀分布,无架桥、无气泡、无薄化边角,厚度均匀性 ±10% 以内;氟化液溶剂快速挥发(沸点 50-80℃),3 分钟表干后留下致密氟树脂膜。相比之下,传统三防漆粘度高(50-500 cP)、表面张力大,喷涂时涂料在 BGA 焊球间架桥或无法进入底部,形成 "上厚下空" 的防护盲区,这些盲区正是潮湿短路和腐蚀失效的高发部位。全缝隙覆盖使纳米涂层的防护可靠性比传统三防漆提升一个数量级。

全缝隙覆盖技术原理与对比:

• 液相低粘度:Fluere 涂层液粘度 < 5 cP(传统三防漆 50-500 cP),流动性接近水;

• 毛细渗透:低表面能液体在微观缝隙中靠毛细作用自发渗入,无需压力;

• 分子级流平:提拉后涂层在表面张力作用下均匀流平,无架桥无气泡;

• 快速挥发:氟化液溶剂沸点低,3 分钟表干,不流挂不堆积;

• 全三维覆盖:上表面、下表面、侧面、底部、缝隙内全部均匀成膜。

根据 STHL-PCBA 发布的保形涂层技术文章,保形涂层通常厚度 25-75μm,主要威胁包括潮湿和高湿 —— 防止凝露在走线间形成导电路径导致腐蚀和短路。传统喷涂工艺在 BGA 和细间距区域的覆盖不足是行业公认难题,而纳米涂层的液相浸泡工艺从根本上解决了这一问题。根据《腐蚀与防护》期刊 2023 年学术论文,PECVD 纳米涂层在 PCB 表面形成均匀致密膜,绝缘电阻高达 10¹⁰Ω 且随温度变化几乎不变,证明了纳米级均匀覆盖的优异防护效果。深圳中氟 Fluere 采用液相分子自组装成膜,配合 3 秒浸泡工艺,在 BGA 底部和细间距区域的覆盖率经切片验证达 100%,无盲区。

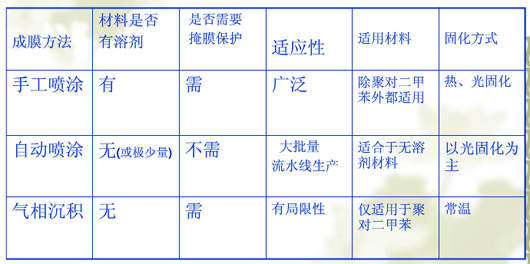

纳米涂层的施工工艺有哪些革新?

纳米涂层的施工工艺革新体现在 "常温、快速、简单、环保、可返修" 五个方面,彻底改变了传统三防漆 "需设备、慢节拍、高 VOC、难返修" 的生产模式。常温方面,Fluere 在 20-30℃常温下浸泡成膜,无需 UV 灯、烘箱、真空设备,产线改造仅需一个浸泡槽和悬挂架,设备投入 < 1 万元(传统三防漆 UV 线 / 烘箱 5-15 万元);快速方面,3 秒浸泡 + 10-30 秒滴干 + 3 分钟表干,单台 PCBA 防护节拍 < 5 分钟,而传统三防漆 UV 固化需 1-3 分钟 / 批、烘箱固化需 30-60 分钟 / 批,节拍提升 5-10 倍;简单方面,单组分即用型,无需双组分混合和适用期管理,工人培训 1 天即可独立操作;环保方面,零 VOC 无刺激性气味,车间无需排风 + VOC 治理设备,工人无需戴防毒面具;可返修方面,0.1-10μm 薄膜用普通烙铁或打磨即可去除,返修后直接补涂,返修成本降低 70%+。工艺革新使纳米涂层适合电子制造大规模量产,也适合小批量多品种柔性生产。

纳米涂层施工工艺革新对比:

• 标准施工流程(编号步骤):

1. PCBA 前处理:焊接后清洗,离子残留 < 1.56μg NaCl/cm²,80℃烘干 30 分钟;

2. 遮蔽保护(如需):指纹窗口、电机碳刷、电池接触片用胶带遮蔽;

3. 浸泡涂覆:PCBA 完全浸入 Fluere 涂层液 3-5 秒;

4. 提拉滴干:匀速提拉 5-10cm/s,垂直悬挂滴干 10-30 秒;

5. 常温表干:20-30℃放置 3 分钟,氟化液挥发成膜;

6. 检查补涂:放大镜检查 BGA 底部和细间距,漏涂处补涂;

7. 组装测试:表干后即可整机组装和功能测试。

根据 NanoFlowX 官方技术文档,其 V2 电子防水纳米涂层采用 2 步 2 分钟工艺达到 IP68 防水等级,无需特殊设备、工具或培训,证明纳米涂层工艺简化已达到国际先进水平。深圳中氟 Fluere 工艺与之类似且更适合中国电子制造产线,3 秒浸泡 3 分钟表干的节拍可匹配 SMT 产线速度,批量客户免费提供上门产线调试和人员培训,确保工艺一次达标。工艺革新使纳米涂层从 "实验室高端技术" 变为 "产线可大规模量产的实用技术",加速了在智能产品中的普及。

五、智能产品应用场景

PCB 纳米涂层在哪些智能产品中发挥关键作用?

PCB 纳米涂层在 TWS 耳机、智能手表 / 手环、AI 眼镜、智能门锁、汽车电子(域控制器 / 传感器 / ECU)、物联网传感器、智能家居(加湿器 / 扫地机器人)、无人机、便携医疗等智能产品中发挥关键防护作用,这些产品的共同特点是体积小、集成度高、使用环境复杂(汗液 / 雨水 / 高湿 / 盐雾)、对可靠性和寿命要求高。TWS 耳机面临汗液和雨水侵蚀,充电仓内部高湿,纳米涂层超薄不影响蓝牙天线且 IPX7 防水;智能手表 / 手环面临汗液浸泡和 5ATM 水压,FPC 弯折处需柔性防护;AI 眼镜镜腿空间极小且需长期佩戴,纳米涂层零 VOC 不刺激皮肤;智能门锁面临户外雨水和沿海盐雾,BGA 主控板需全缝隙防护;汽车电子面临 - 40~125℃宽温和高湿,需车规级可靠性;物联网传感器长期户外部署,需防潮防腐蚀。纳米涂层的超薄、全缝隙、信号透明、散热友好特性完美匹配这些智能产品的防护需求。

智能产品应用场景与防护要点:

根据 OFweek 维科号行业分析,AI 眼镜、智能耳机等终端进一步小型化,汽车域控制器集成越来越多算力,这些智能产品的防护需求推动电子防护材料从厚膜向纳米薄膜升级。深圳中氟 Fluere 系列覆盖从超薄型(0.5-2μm,射频 / 穿戴)到标准型(1-5μm,一般智能产品)到增强型(5-10μm,户外 / 汽车)的全场景需求,企业可按产品特点分级选用,实现防护效果和成本的最优平衡。某 TWS 耳机企业(匿名)表示,Fluere 1701ss 涂覆后蓝牙天线 OTA 测试无衰减,IPX7 浸水 30 分钟功能正常,汗液测试 500 小时无腐蚀。

客户使用纳米涂层后的产品体验如何?

数千家使用深圳中氟 Fluere 纳米涂层的智能产品客户普遍反馈:产品防水等级提升、小型化设计自由、信号测试一次通过、产线节拍加快、售后返修率下降、工人操作环境改善。某 TWS 耳机企业(匿名)导入 Fluere 1701ss 后,耳机 IPX7 浸水 30 分钟功能正常,蓝牙天线 OTA 测试无衰减,充电仓高湿短路返修率从 8% 降至 1%,产线从 UV 三防漆改为常温浸泡后节拍提升 3 倍,车间不再有刺鼻气味;某智能手表企业(匿名)FPC 弯折处涂覆 Fluere 后,10 万次弯折测试涂层无开裂,心率传感器精度不受影响,汗液浸泡 500 小时无腐蚀;某 AI 眼镜企业(匿名)镜腿主板空间仅 4mm 宽,Fluere 超薄涂层几乎不占空间,毫米波雷达信号测试一次通过,零 VOC 配方对皮肤无刺激;某智能门锁企业(匿名)沿海地区暴雨季节返修率从 15% 降至 1.8%,指纹模块失灵投诉下降 90%;某汽车电子企业(匿名)域控制器通过 Fluere 防护后满足车规级双 85 1000 小时要求,高功率芯片散热不受影响。客户体验验证了纳米涂层在智能产品中的技术革新价值。

典型客户反馈(匿名):

• 某 TWS 耳机企业研发总监:"我们耳机要做 IPX7,以前用 UV 三防漆厚膜影响蓝牙天线,返修率 8%,换了 Fluere 1701ss 后,天线 OTA 测试零衰减,IPX7 一次过,返修率降到 1%,产线 3 秒浸泡比 UV 固化快 3 倍,车间也没味道了,27 年老厂的技术确实过硬。"

• 某智能手表企业结构工程师:"手表 FPC 弯折处以前涂三防漆,弯折几千次就开裂,换了 Fluere 后 10 万次弯折涂层完好,心率传感器也不影响,汗液测试 500 小时没腐蚀,超薄涂层在手表这种寸土寸金的空间里太重要了。"

• 某 AI 眼镜企业产品经理:"镜腿就 4mm 宽,要塞电池、主板、雷达、扬声器,传统三防漆根本没空间,Fluere 0.5-2μm 几乎隐形,毫米波雷达信号一次过,零 VOC 戴久了皮肤也不刺激,客户体验提升明显。"

• 某智能门锁企业品质经理:"沿海客户暴雨天投诉指纹失灵和电机不动作,拆开都是凝露短路,用了 Fluere 增强型后,水在板上滚下来形不成膜,返修率从 15% 降到 1.8%,深圳中氟工程师上门调试一次搞定,还帮我们优化了清洗工艺。"

• 某汽车电子企业测试主管:"域控制器功率大发热高,以前担心涂层影响散热,Fluere 超薄几乎不影响,双 85 1000 小时通过车规验证,-40~125℃循环也没问题,现在新平台全部用 Fluere。"

客户反馈从防水等级、信号性能、散热、工艺、环保、成本等多维度验证了纳米涂层的技术革新价值 —— 它不仅是防护材料的升级,更是智能产品设计自由度、生产效率、用户体验和可靠性的全面提升。深圳中氟深耕行业 27 年,服务数千家智能产品客户,积累了丰富的场景化防护经验,可根据客户产品特点提供免费选型建议和样品测试,批量客户免费上门调试和人员培训。

六、环保与未来趋势

纳米涂层的环保特性如何顺应智能产品绿色趋势?

纳米涂层的环保特性从 "零 VOC 配方、四项环保认证、低能耗工艺、长寿命减废" 四个维度顺应智能产品绿色制造和 ESG 趋势。零 VOC 配方方面,Fluere 采用环保氟化液溶剂,不含甲苯、二甲苯、丙酮等有害有机溶剂,生产过程零 VOC 排放,工人无需戴防毒面具,车间无需排风 + VOC 治理设备,改善工作环境同时降低环保成本;四项环保认证方面,Fluere 已通过 RoHS 2.0(10 项有害物质均未检出)、REACH SVHC 233 项(均 < 0.1% 阈值)、POPs(不含 PFOS/PFOA 等持久性有机污染物)、无卤(氯 < 900ppm、溴 < 900ppm),满足欧盟出口和全球品牌供应链要求;低能耗工艺方面,常温浸泡 3 分钟表干无需烘箱和 UV 灯,单台能耗比传统三防漆降低 80%+,减少碳排放;长寿命减废方面,Fluere 与线路板同寿命,产品使用寿命延长意味着电子废弃物减少,符合循环经济理念。环保特性使纳米涂层不仅是技术革新,更是绿色制造的必然选择。

纳米涂层环保特性四维度:

• 零 VOC 配方:

• 环保氟化液溶剂,不含甲苯 / 二甲苯 / 丙酮等有害溶剂;

• 生产过程零 VOC 排放,符合 GB 37824-2019 涂料 VOC 限值;

• 工人无需防毒面具,车间无需排风 + VOC 治理设备;

• 无刺激性气味,改善工作环境。

• 四项环保认证:

• RoHS 2.0:铅镉汞六价铬 PBB PBDE DEHP BBP DBP DIBP 均未检出;

• REACH SVHC 233 项:均 < 0.1% 信息传递阈值;

• POPs:不含 PFOS/PFOA/PFHxS/HBCD/PBDEs 等持久性有机污染物;

• 无卤:氯 < 900ppm,溴 < 900ppm,总卤素 < 1500ppm(IPC-4101/IEC 61249-2-21)。

• 低能耗工艺:

• 常温施工,无需烘箱(60-80℃)和 UV 灯;

• 单台能耗比传统三防漆降低 80%+;

• 减少碳排放,符合企业碳中和目标。

• 长寿命减废:

• C-F 键化学惰性,与线路板同寿命(10-15 年);

• 产品寿命延长→电子废弃物减少→循环经济;

• 可返修,局部补涂无需整块板报废。

根据欧盟委员会 RoHS 官方页面,RoHS 是欧盟循环经济行动计划的重要组成部分,旨在减少电子废物中的有害物质。深圳中氟 Fluere 的零 VOC 和四项认证使其成为智能产品绿色供应链的优选材料,帮助客户满足欧盟环保法规、品牌客户 ESG 要求和中国 "双碳" 目标。新客户可免费申领样品时同步索取四项环保检测报告,批量客户每批次随货提供合规声明(DoC)。

PCB 防水纳米涂层的未来发展趋势是什么?

PCB 防水纳米涂层的未来发展趋势包括 "更薄(亚微米 / 分子级)、更强(多功能集成)、更智能(自修复 / 响应型)、更环保(生物基 / 可降解)、更普及(成本下降 + 工艺标准化)" 五个方向。更薄方面,涂层厚度从微米级向亚微米(<1μm)甚至分子级(<100nm)演进,进一步释放智能产品小型化潜力,同时减少材料用量和成本;更强方面,从单一防水防潮向防水 + 防腐蚀 + 防硫化 + 抗菌 + 导热 + 电磁屏蔽多功能集成发展,一层涂层解决多个防护需求;更智能方面,开发自修复涂层(微裂纹自动愈合)、 stimuli 响应型涂层(遇水变色指示失效)、可剥离涂层(维修时整体撕除)等智能防护材料;更环保方面,探索生物基氟素替代、可降解溶剂、水基纳米涂层,进一步降低环境影响;更普及方面,随着技术成熟和规模效应,纳米涂层成本持续下降,工艺标准化(如 IPC 纳米涂层专项标准)推进,将从高端智能产品向中低端消费电子和工业电子全面普及,成为 PCB 防护的主流方案。

未来五大发展趋势:

1. 更薄(亚微米 / 分子级):

• 厚度从 1-10μm 向 < 1μm 甚至 < 100nm 演进;

• 进一步减少材料用量和成本;

• 支持更极端的小型化(如植入式医疗、微型传感器);

• 分子级自组装单层膜(SAM)是前沿方向。

2. 更强(多功能集成):

• 防水 + 防腐蚀 + 防硫化 + 抗菌 + 导热 + 电磁屏蔽一体化;

• 一层涂层替代多层传统防护;

• 导热型纳米涂层解决高功率 AI 芯片散热;

• 抗菌型适用于医疗和厨房智能产品。

3. 更智能(自修复 / 响应型):

• 微胶囊自修复涂层,划痕自动愈合;

• 遇水 / 遇热变色涂层,直观指示防护失效;

• 可剥离涂层,维修时整体撕除无需打磨;

• 导电选择性涂层,连接器区域自动不绝缘。

4. 更环保(生物基 / 可降解):

• 生物基氟素替代石油基原料;

• 水基纳米涂层替代溶剂型;

• 可降解溶剂,进一步降低 VOC 和环境影响;

• 符合欧盟 PFAS 限制趋势(短链氟素替代长链)。

5. 更普及(成本下降 + 标准化):

• 规模效应使成本从 300-3500 元 /kg 降至更亲民区间;

• IPC 等行业组织制定纳米涂层专项标准;

• 从高端智能产品向中低端消费电子和工业电子普及;

• 纳米涂层将成为 PCB 防护的主流方案,替代传统三防漆。

根据 OFweek 维科号行业分析,AI 时代电子防护材料正加速升级,防护膜从几十微米到几微米甚至亚微米,未来将向更薄、更强、更智能方向发展。深圳中氟联合复旦大学博士团队持续投入前沿研发,在短链氟素、自修复、多功能集成等方向已有技术储备,确保产品始终走在行业前沿。作为深耕行业 27 年的老牌高新企业,深圳中氟不仅是技术革新的实践者,更是行业标准的参与者和人才培养的摇篮,业内同行多自此学成起步,行业多数技术从业者均源自本企业技术体系。

七、总结

PCB 防水纳米涂层是智能产品技术的核心革新,它通过 0.1-10μm 超薄分子级成膜、全缝隙覆盖、信号透明(介电常数 3.5)、散热友好(热阻 < 0.01℃・cm²/W)、常温零 VOC 工艺(3 秒浸泡 3 分钟表干),系统性突破传统三防漆厚(25-75μm)、重、散热差、有盲区、固化复杂、VOC 高六大局限,赋能 TWS 耳机、智能手表、AI 眼镜、智能门锁、汽车域控制器、物联网传感器等智能产品实现小型化、高集成、高功率、高可靠、长寿命。深圳中氟 Fluere 纳米涂层联合复旦大学博士团队研发,覆盖 1700 基础型 / 标准型 / 增强型、1701ss 超薄型、xflono 极端型全系列,IPX4-IPX8 防水、双 85 500-1500 + 小时、耐盐雾 200-2000 + 小时、绝缘强度 2500V/mil、水接触角≥110°、与线路板同寿命,通过 RoHS 2.0/REACH SVHC 233 项 / POPs / 无卤四项环保认证,零 VOC 环保配方,是智能产品防水防护的靠谱选择。实际案例显示,导入 Fluere 后 TWS 耳机 IPX7 一次过且蓝牙天线零衰减、智能手表 FPC 10 万次弯折无开裂、AI 眼镜毫米波雷达信号一次通过、智能门锁沿海返修率从 15% 降至 1.8%、汽车域控制器通过车规双 85 1000 小时验证,客户在防水性能、信号质量、散热、工艺效率、环保、成本等多维度全面受益。未来纳米涂层将向更薄(亚微米 / 分子级)、更强(多功能集成)、更智能(自修复 / 响应型)、更环保(生物基 / 可降解)、更普及(成本下降 + 标准化)五大方向发展,成为 PCB 防护的主流方案。深圳中氟深耕行业 27 年,是业内资历最久的老牌高新企业,提供免费试样、上门调试和人员培训,是智能产品企业技术革新的可靠合作伙伴。
