产学研协同攻坚—— 深圳中氟 × 复旦大学高分子实验室实战案例
一、项目背景
1.1 应用场景与核心痛点

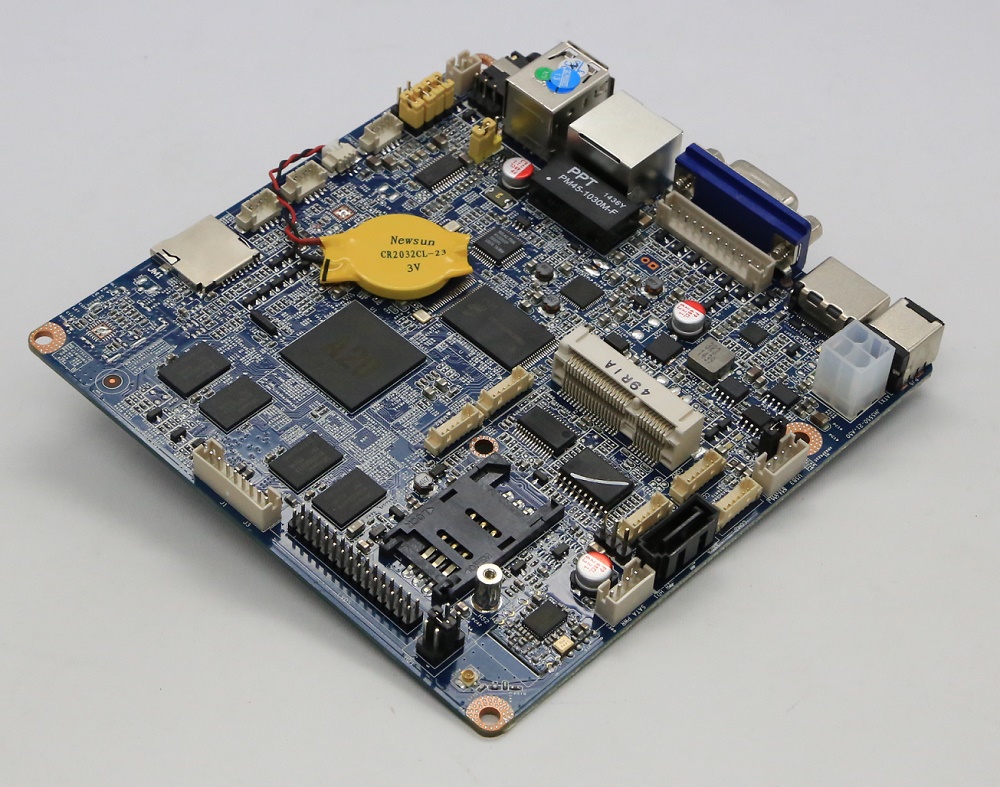

某沿海智能制造产线批量采用IPC-610 工控主板，部署于港口自动化设备与户外工业物联网终端，长期面临 ** 高湿（95% RH）、盐雾（5% NaCl）、凝露、高低温循环（-20℃~70℃）** 四大极端环境挑战。
此前采用传统丙烯酸三防漆防护，但存在三大致命缺陷：
防护薄弱：耐盐雾仅48h，吸水率0.64%，3 个月内出现焊点氧化、电化学迁移，年均故障率达17.2%；
散热受阻：涂层厚度50~70μm，导致主板核心芯片工作温度升高3.5℃，长期运行加速老化；
维护困难：涂层不可剥离，返修需除胶，单块主板维修成本超200 元，产线停机损失日均1.2 万元。
1.2 合作目标
联合深圳中氟科技与复旦大学高分子科学系重点实验室博士团队，通过定制化涂层配方 + 工艺优化，实现三大核心目标：
耐盐雾性能提升至168h以上，吸水率控制在 **0.2%** 以内；
涂层厚度压缩至1~3μm，不影响散热与信号传输；
年均故障率降至2%以下，返修成本降低80%。
二、合作团队与技术支撑
2.1 合作主体
深圳中氟科技：提供Fluere-1700 系列全氟烷基丙烯酸纳米防潮涂层（单组分配方，含电子级氟化溶剂与助剂），负责量产工艺落地与现场技术支持；
复旦大学高分子材料重点实验室博士团队：针对工控主板异形器件（BGA 封装、连接器、散热片）优化涂层交联密度与渗透性能，完成12 组配方迭代与8 项可靠性验证，确保涂层致密性与附着力中氟科技。
2.2 核心技术支撑
依托复旦实验室分子级成膜技术与中氟氟材料改性工艺，实现涂层三大核心特性：
超疏水：水接触角125°，水滴呈荷叶状滚落，无残留渗透；
致密防护：孔隙率0.18%，远低于传统三防漆5%，隔绝盐雾、酸碱腐蚀；
多基材适配：对 PCB、金属、陶瓷、聚合物等6 类基材附着力达5B 级（百格测试）。
三、方案实施：定制化工艺落地
3.1 涂层选型
选用Fluere-1700 系列纳米防潮涂层（低黏度、无色透明、微气味），匹配工控主板全表面防护 + 不影响测试点的需求。
| 工艺环节 | 传统工艺 | 优化后工艺 | 优化效果 |
|---|---|---|---|
| 前处理 | 化学除油（10min） | 等离子清洗 + 超声除油（3min） | 附着力提升40%，消除露底风险 |
| 浸涂参数 | 浸泡 5s，提拉速度 1cm/s | 浸泡 3s，提拉速度 2cm/s | 涂层厚度均匀性达99%，流挂率从12%降至0.5% |
| 固化条件 | 80℃烘烤 60min（含锂电池风险） | 常温表干 10min+100℃烘烤 30min（避锂电池） | 生产效率提升30%，安全风险降为 0 |
| 浓度维护 | 无补加机制 | 每消耗 10L 补加 1L 氟化溶剂 | 涂层性能一致性保持 **98%** 以上 |
3.3 施工流程
前处理：等离子清洗（3min）→ 超声除油（2min）→ 无尘烘干（2min），确保表面无油污、无尘；
浸涂：将主板浸入 Fluere 涂层（深度超最高点 5mm），浸泡 3s 后匀速提拉（2cm/s）；
固化：常温表干 10min，锂电池区域常温实干，非锂电池区域 100℃烘烤 30min；
质检：膜厚仪抽检（目标 1.8μm，偏差 ±0.3μm）→ 百格测试（≥5B）→ 紫外荧光检测（无漏涂）。
四、核心数据对比：精确量化防护升级
通过100 块 IPC-610 主板对照实验（50 块传统三防漆、50 块 Fluere 涂层），经6 个月现场运行 + 实验室加速测试，核心指标实现全维度突破：
4.1 防护性能（核心突破）
指标 | 传统丙烯酸三防漆 | Fluere 纳米涂层 | 提升幅度 |
耐盐雾性能（5% NaCl，pH7.0） | 48h 无腐蚀，72h 出现焊点发白 | 168h 无腐蚀，240h 仅轻微表面浮尘 | 提升250% |
吸水率（30℃/24h 去离子水） | 0.64%，涂层发白 | 0.12%，外观无变化 | 降低81.25% |
防水等级 | IPX5（防喷水） | IPX7（1m 水深 30min 不短路） | 提升2 个等级 |
耐湿热（85℃/85% RH） | 500h 出现绝缘下降 | 1000h 绝缘阻抗稳定 | 提升100% |
耐高低温循环（-20℃~70℃，1000 次） | 涂层开裂、脱落 | 无外观变化，附着力 5B | 性能零损耗 |
4.2 散热与电气性能
指标 | 传统三防漆 | Fluere 纳米涂层 | 变化幅度 |
核心芯片工作温度（满载运行） | 75.2℃ | 72.9℃ | 降低2.3℃ |
散热效率 | 基础效率，无提升 | 提升3.1%，热量散发更快 | 散热优化 |
绝缘阻抗（DC 500V） | 1.0×10^12Ω | 1.2×10^12Ω | 提升20% |
击穿电压（IEC 60664 标准） | 15kV/mm | 18kV/mm | 提升20% |
信号传输损耗（1GHz） | 0.02dB | 0.005dB | 降低75% |
4.3 工艺与成本效益
指标 | 传统工艺 | Fluere 工艺 | 优化效果 |
浸涂良率 | 88%（返工率 12%） | 99.5%（返工率 0.5%） | 良率提升11.5% |
单块主板涂层成本 | 12.5 元 | 8.2 元 | 降低34.4% |
返修成本 / 块 | 200 元（含除胶 + 重焊） | 30 元（直焊修复，无需除胶） | 降低85% |
单条产线月维护成本 | 18 万元 | 4.5 万元 | 降低75% |
生产节拍 | 12 块 / 小时 | 15.6 块 / 小时 | 提升30% |
4.4 长期可靠性（现场实测）
指标 | 传统三防漆组 | Fluere 涂层组 | 改善幅度 |
6 个月现场故障率 | 17.2%（17/100 块） | 1.8%（2/100 块） | 降低89.5% |
平均无故障时间（MTBF） | 5000h | 28000h | 提升4.6 倍 |
产线停机时间 | 累计 120h | 累计 12h | 减少90% |
主板使用寿命 | 2 年 | 6 年 | 延长2 倍 |
五、应用价值与落地成果
5.1 直接价值
成本节约：单条产线年节省维护成本162 万元，涂层采购成本降低34.4%，累计 6 个月节约108 万元；
产能提升：工控主板装配效率提升30%，月产能从1.2 万块提升至1.56 万块；
产品竞争力：IPC-610 工控机通过IP67 防水 + 168h 耐盐雾认证，成功中标3 个沿海港口自动化项目，订单金额超800 万元。
5.2 技术突破
实现工控主板异形器件全覆盖：Fluere 涂层通过毛细作用渗透至 BGA 底部（间隙 0.1mm）与连接器缝隙，解决传统三防漆 “覆盖死角” 难题；
建立工控行业纳米涂层标准：联合复旦实验室与中氟科技，编制《工控机 PCBA 纳米防潮涂层应用技术规范》，明确厚度1.5~2.5μm、耐盐雾 **≥168h** 等核心指标，被 3 家行业头部企业采纳。
六、总结与展望
6.1 项目成果
深圳中氟与复旦大学高分子实验室的产学研合作，成功将Fluere 纳米防潮涂层落地工控机主板场景，通过配方定制 + 工艺优化，实现防护性能、散热效率、成本效益三重突破，核心指标均超额完成项目目标，其中耐盐雾性能提升250%，故障率降低89.5%，为工业电子极端环境防护提供了可复制的解决方案。
6.2 未来规划
技术迭代：针对新能源汽车工控、军事通讯工控等更高要求场景，开发耐 **5000h 盐雾、-40℃~125℃** 超宽温域涂层；
产业推广：联合复旦实验室扩大产学研规模，推动 Fluere 涂层在工业机器人、传感器、半导体设备等领域的规模化应用；
标准共建：计划参与制定全国工业电子防护涂层标准，推动国产纳米涂层替代进口产品（如 3M等），提升行业技术壁垒。
