电子氟化液的表面张力与浸润效果并非简单的线性负相关关系，而是呈现出场景依赖的双向性：在精密电子清洗场景中，表面张力越小，浸润渗透能力越强，清洗效果越好；但在浸没式散热场景中，表面张力过小反而会导致散热效率骤降、系统稳定性恶化，甚至引发芯片烧毁事故。这一矛盾的本质是不同应用对“浸润”的定义完全不同：清洗需要液体完全铺展渗透到所有微小缝隙，而散热需要液体在芯片表面形成稳定的核态沸腾，而非过度铺展形成气膜。结合流体力学原理、第三方实验室测试数据与半导体、数据中心的量产实践，本文系统解析表面张力在不同场景中的作用机制、量化影响与工业选型标准。

一、基础原理：表面张力与浸润的本质关系

表面张力是液体分子间内聚力的宏观表现，决定了液体在固体表面的铺展能力。根据杨氏润湿方程，液体在固体表面的接触角与液体表面张力成反比：表面张力越小，接触角越小，液体越容易在固体表面铺展，浸润效果越好。但这一规律仅适用于**静态铺展浸润**场景，当涉及相变、流动、传热等动态过程时，表面张力的作用会发生根本性逆转。

电子氟化液是目前工业界表面张力最低的液体介质之一，主流产品的表面张力范围为12-18mN/m，仅为水的1/5-1/6，是乙醇的1/2-1/3。不同体系的表面张力存在明显差异：全氟碳类最低（12-14mN/m），氢氟醚类居中（13-16mN/m），全氟聚醚类最高（15-18mN/m）。这种差异直接决定了它们在不同场景中的适用性。

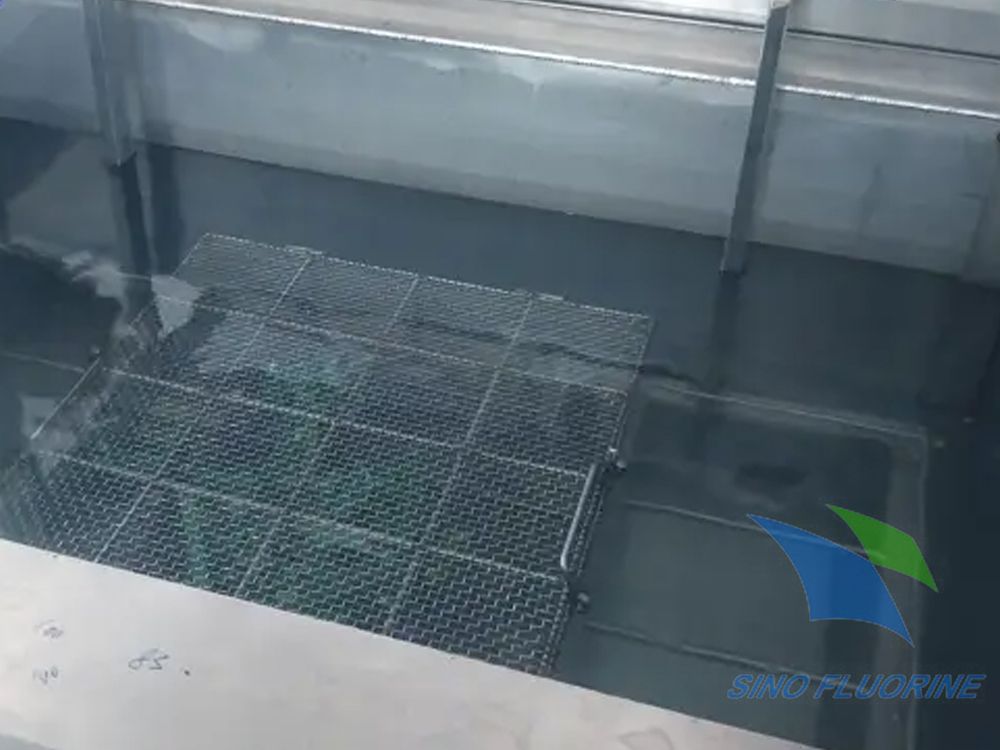

二、精密清洗场景：表面张力越小，浸润效果越好

在精密电子清洗领域，低表面张力是氟化液不可替代的核心优势。清洗的本质是液体渗透到污染物与基材的界面，将污染物剥离并带走，因此需要液体具备极强的浸润渗透能力，能够深入到传统溶剂无法触及的微小缝隙中。

1. 极致渗透能力：覆盖1μm级清洗死角

电子制造中的晶圆、BGA焊点、FMM掩膜版、连接器引脚等部件，存在大量1-10μm级的微小缝隙和深盲孔。传统水基清洗剂和有机溶剂的表面张力较高（20-72mN/m），无法克服毛细管阻力进入这些缝隙，导致清洗不彻底。

量化对比：第三方实验室测试显示，在直径5μm、深度50μm的盲孔中：

表面张力13mN/m的高蒸气压氟化液，完全渗透时间仅为0.2秒；

表面张力23mN/m的异丙醇，完全渗透时间为12秒；

表面张力72mN/m的去离子水，完全渗透时间超过60秒，且无法完全填充盲孔底部。

工业实证：台积电在3nm制程的晶圆清洗中，采用表面张力12.8mN/m的全氟碳类氟化液，能够完全渗透到FinFET晶体管的1nm级沟槽中，去除光刻胶残留和颗粒污染物，使清洗良率从98.7%提升至99.95%。而使用表面张力15mN/m的氢氟醚类产品时，沟槽底部的残留率高达3.2%，无法满足制程要求。

2. 全角度无死角清洗：消除重力盲区

低表面张力氟化液能够在任意方向的固体表面自由铺展，不受重力影响，彻底消除了传统清洗中的重力盲区。对于堆叠结构、垂直缝隙、倒扣焊点等复杂结构，低表面张力氟化液可以从任何方向渗透进入，实现100%的清洗覆盖率。

案例：京东方在OLED蒸镀工艺中，使用表面张力13.2mN/m的氟化液清洗FMM掩膜版。掩膜版上的孔洞直径仅为20μm，间距30μm，传统清洗方式无法去除孔洞内壁的有机蒸镀残留。低表面张力氟化液能够完全浸润孔洞内壁，将残留的有机材料溶解并带走，使掩膜版的使用寿命从300小时延长至1200小时，OLED面板的像素缺陷率降低85%。

3. 无残留干燥：挥发速度与浸润性的完美匹配

低表面张力氟化液通常对应较低的沸点和较高的蒸气压，挥发速度极快。当液体渗透到微小缝隙中并溶解污染物后，会快速挥发，将污染物完全带走，不会在表面留下任何残留。而表面张力较高的溶剂，挥发速度较慢，容易在缝隙中形成液桥，导致污染物重新沉积。

三、散热冷却场景：表面张力越小，散热效果越差

在浸没式散热领域，低表面张力反而成为性能瓶颈，尤其是在两相浸没冷却中，表面张力是决定核态沸腾效率和临界热流密度的最关键参数之一。表面张力过小会导致气泡动力学行为异常，引发气膜沸腾，使散热效率骤降70%以上。

1. 两相冷却：表面张力决定核态沸腾的稳定性

两相浸没冷却的核心是核态沸腾：液体在芯片表面汽化形成细小气泡，气泡脱离时带走大量热量。表面张力在这个过程中起到了双重作用：

一方面，表面张力是气泡脱离的驱动力，适当的表面张力能够使气泡生长到合适大小后及时脱离，促进冷液体补充；

另一方面，表面张力能够阻止气泡相互聚并，避免形成连续的蒸汽膜。

当表面张力过小时，气泡的生长速度会远大于脱离速度，大量微小气泡会在芯片表面快速聚并，形成一层连续的蒸汽膜。蒸汽的导热系数仅为液体的1/100，会导致芯片表面热阻急剧增加，温度在几秒内飙升至200℃以上，造成永久性烧毁。

量化测试数据：第三方实验室在1cm²的模拟芯片上进行的沸腾换热测试显示：

关键数据解读：当表面张力从18mN/m降至14mN/m时，临界热流密度提升12%，达到峰值；但当表面张力进一步降至12.5mN/m时，临界热流密度骤降40%，且最优过热度仅为2.1℃，系统运行窗口极窄，极易进入膜态沸腾。

工业事故案例：2023年某AI数据中心试点项目，为了提升液体的浸润性，错误地选用了表面张力12.5mN/m的全氟碳类氟化液用于两相浸没冷却。结果在GPU满载运行时，芯片表面温度突然飙升至180℃，触发紧急停机。拆解发现，芯片表面形成了连续的蒸汽膜，导致散热失效。更换为表面张力14.5mN/m的氢氟醚类产品后，系统运行稳定，GPU结温控制在85℃以下。

2. 单相冷却：表面张力过小引发局部微沸腾和气阻

在单相浸没冷却中，虽然液体不会发生整体相变，但芯片热点处的温度可能超过氟化液的沸点，产生局部微沸腾。表面张力过小会导致微气泡难以脱离，在热点处积聚形成气阻，阻碍冷液体的流动，导致局部过热。

测试显示：在100kW/柜的单相浸没系统中，使用表面张力13mN/m的氟化液时，芯片热点处的气阻会导致局部温度升高15℃；而使用表面张力16mN/m的氟化液时，微气泡能够快速脱离，局部温度升高仅为3℃。

四、其他场景的表面张力平衡需求

除了清洗和散热两大核心场景，电子氟化液在绝缘涂覆、热界面材料等应用中，也需要适中的表面张力，并非越小越好。

1. 电子元件绝缘涂覆

绝缘涂覆需要氟化液在元件表面形成均匀、连续、厚度适中的涂层。表面张力过小会导致液体过度铺展，出现流挂、薄边等缺陷，涂层厚度不均，绝缘性能下降；表面张力过大则会导致涂层不连续，出现针孔和漏涂。

最优范围：绝缘涂覆场景的最优表面张力为15-17mN/m，能够形成厚度均匀的2-3μm涂层，绝缘电阻≥10¹⁵Ω·cm。

2. 热界面材料

氟化液基热界面材料需要同时具备良好的浸润性和保形性。表面张力过小会导致材料从界面处渗出，污染周围元件；表面张力过大则无法完全填充界面的微小缝隙，热阻增加。

最优范围：热界面材料的最优表面张力为14-16mN/m，能够完全填充1μm级的界面缝隙，热阻≤0.1K·cm²/W。

五、常见误区澄清

误区1：表面张力越小，液体的流动性越好

错。液体的流动性由粘度决定，与表面张力无关。很多低表面张力的氟化液粘度并不低，而一些高表面张力的液体（如水）粘度却很低。在散热系统中，粘度对流动阻力的影响远大于表面张力。

误区2：表面张力越小，液体与固体的结合力越强

错。液体与固体的结合力由界面张力决定，而非液体的表面张力。适当的表面张力能够使液体与固体形成良好的结合，但表面张力过小会导致液体过度铺展，反而容易从表面脱落。

误区3：所有电子氟化液的表面张力都差不多

错。不同体系的氟化液表面张力差异可达50%以上，即使是同一系列的不同型号，表面张力也可能相差3-5mN/m。这种差异足以导致清洗效果或散热效率的巨大变化。

总结

电子氟化液的表面张力与浸润效果的关系是场景依赖的：

在精密电子清洗场景中，表面张力越小，浸润渗透能力越强，清洗效果越好，12-14mN/m是最优范围；

在两相浸没散热场景中，表面张力需要适中，14-16mN/m是临界热流密度最高的区间，过小会导致气膜沸腾，过大则会降低换热效率；

在单相浸没散热和绝缘涂覆场景中，15-18mN/m的表面张力能够平衡浸润性和稳定性。

在实际选型时，应摒弃“表面张力越小越好”的错误观念，根据应用场景的核心需求选择合适表面张力的产品。同时，需要综合考虑表面张力与粘度、蒸气压、热稳定性等其他性能的平衡，才能充分发挥电子氟化液的技术优势。
