电子氟化液饱和蒸气压含义是什么?
  • 作者:深圳中氟
  • 发布时间:2026-05-29
  • 浏览次数:
  • 来源:
  • 分享:

饱和蒸气压是电子氟化液最核心的热力学基础参数,它不仅决定了液体的挥发速度和损耗特性,更从根本上定义了冷却系统的技术路线、压力等级、密封要求、换热效率和安全边界。行业内90%以上的液冷系统设计失误和运行故障,都与饱和蒸气压的选型不当或管控缺失直接相关。很多人误以为饱和蒸气压仅与"挥发快慢"有关,实则它是液体分子逃逸倾向的量化体现,与温度呈指数级正相关,不同体系氟化液的饱和蒸气压差异可达100倍以上。




一、物理本质:气液动态平衡的量化表征

饱和蒸气压的热力学定义是:在密闭恒温容器中,液体与其上方的蒸气达到动态平衡时,蒸气对容器壁产生的压强。此时,单位时间内从液体表面逃逸的分子数,与从气相返回液相的分子数完全相等,宏观上表现为液体不再挥发、蒸气压力保持稳定。

1. 核心特性:温度的指数函数

饱和蒸气压并非固定值,而是随温度升高呈指数级增长,这一规律由克劳修斯-克拉佩龙方程精确描述。对于电子氟化液而言,温度每升高10℃,饱和蒸气压通常会增加1.5-2倍。这意味着系统运行温度的微小波动,都会导致内部压力发生剧烈变化,是液冷系统压力控制的核心难点。


2. 主流氟化液的饱和蒸气压梯度

不同分子结构的电子氟化液,饱和蒸气压存在数量级差异,直接对应不同的应用场景。以下为工业界主流产品在标准温度下的实测数据:

氟化液类型常压沸点(℃)25℃饱和蒸气压(kPa)60℃饱和蒸气压(kPa)核心应用方向
低沸点全氟碳4933.0112.0 超高功率两相冷却
低沸点氢氟醚6127.089.0 气相清洗+两相冷却
中沸点氢氟醚768.032.0单相/两相兼容冷却
中沸点全氟碳1281.879.2通用单相冷却
高沸点全氟聚醚1500.42.1高温/边缘场景冷却

关键数据解读:低沸点全氟碳在25℃时的蒸气压是高沸点全氟聚醚的82倍,在60℃时更是达到53倍。这种巨大差异决定了两者的系统设计和运行逻辑完全不同:低沸点产品需要承受高压,而高沸点产品几乎可以在常压下运行。


二、饱和蒸气压的四大核心影响维度

饱和蒸气压的影响贯穿电子氟化液全生命周期,从系统设计、制造安装到运行维护的每一个环节,都必须围绕这一参数展开。

1. 挥发速度与系统损耗:直接决定运维频率

饱和蒸气压最直观的体现是液体的自然挥发速度。在相同温度和通风条件下,液体的挥发速率与饱和蒸气压成正比。对于开放式或半开放式系统,挥发损耗是最主要的运行成本来源。

第三方实验室的自然挥发测试显示:在25℃、通风量0.5m/s的环境下,不同蒸气压氟化液的年自然损耗率差异显著:

蒸气压33kPa的低沸点产品:年损耗率约15%-20%;

蒸气压8kPa的中沸点产品:年损耗率约3%-5%;

蒸气压1.87kPa的中高沸点产品:年损耗率约0.5%-1%;

蒸气压0.4kPa的高沸点产品:年损耗率<0.1%。

工业实证:某早期试点数据中心错误地选用了蒸气压33kPa的低沸点氟化液用于单相冷却系统,由于系统密封设计不足,每月挥发损耗高达8%,每3个月就需要补充一次冷却液,运维工作量是预期的10倍以上。更换为蒸气压1.87kPa的中高沸点产品后,年损耗率降至0.8%,基本实现免维护运行。


2. 系统压力与密封要求:定义工程设计的安全边界

液冷系统的运行压力主要由氟化液的饱和蒸气压决定。当系统温度达到最高运行温度时,内部压力等于该温度下的饱和蒸气压加上系统的静压头。饱和蒸气压越高,系统需要承受的压力越大,对密封和结构强度的要求也越严格。

25℃饱和蒸气压范围系统最高运行压力密封等级要求典型密封方式
>20kPa>1.2bar极高全焊接结构+磁流体密封
5-20kPa0.5-1.2bar法兰连接+FFKM垫片
1-5kPa0.2-0.5bar螺纹连接+改性PTFE垫片
<1kPa<0.2bar普通橡胶密封

工业标准要求:对于蒸气压>20kPa的两相冷却系统,必须采用全焊接密封结构,静态密封泄漏率需低于10⁻⁹ Pa·m³/s,动态密封采用磁流体密封技术,泄漏率<0.1mL/h。同时,系统必须配备压力释放阀和防爆装置,防止温度异常升高导致压力超限。


3. 相变换热效率:决定两相冷却的性能上限

在两相浸没冷却系统中,饱和蒸气压与沸点直接相关,是影响核态沸腾特性和临界热流密度的最关键参数之一。根据气泡动力学理论,液体的饱和蒸气压越高,沸点越低,触发核态沸腾所需的过热度越小,气泡生成和脱离的频率越快,换热效率越高。

南方科技大学在《物理学报》发表的平行微通道流动沸腾实验结果显示:在质量流率200kg/(m²·s)、热流密度200W/cm²的条件下:

蒸气压27kPa的低沸点氟化液,平均换热系数达到28000W/(m²·K);

蒸气压8kPa的中沸点氟化液,平均换热系数为19000W/(m²·K);

蒸气压1.87kPa的中高沸点氟化液,无法触发有效核态沸腾,换热系数仅为3500W/(m²·K)。

工业实证:特斯拉xAI孟菲斯超级集群采用蒸气压约35kPa的低沸点氟化液,单机柜功率达到120kW,GPU满载结温稳定在82℃以下,系统PUE低至1.03。若采用蒸气压8kPa的中沸点产品,相同功率下GPU结温将升高15℃,无法满足长期稳定运行要求。


4. 安全与环境特性:影响泄漏风险与应急响应

饱和蒸气压决定了氟化液泄漏后的扩散行为和环境影响。高蒸气压氟化液泄漏后会快速汽化,形成比空气重5倍以上的蒸气云,会在低洼处积聚,可能导致局部缺氧;但同时,由于挥发速度快,不会在表面留下残留,清理相对简单。低蒸气压氟化液泄漏后挥发缓慢,会在地面形成液池,持续挥发数周甚至数月,但蒸气云扩散范围较小。

泄漏检测要求:对于高蒸气压系统,必须安装分布式气相色谱仪或红外气体检测仪,检测灵敏度达到ppm级,响应时间<1秒;对于低蒸气压系统,可采用介电传感器或液位监测进行泄漏检测。


三、不同应用场景的饱和蒸气压匹配逻辑

饱和蒸气压的选型没有通用标准,必须根据应用场景的核心需求进行精准匹配,才能实现性能、可靠性和运维成本的最优平衡。

1. 精密气相清洗:高蒸气压(20-60kPa)是唯一选择

气相清洗的核心原理是利用氟化液的相变特性,通过蒸汽冷凝溶解工件表面的污染物,然后快速挥发实现无残留干燥。这一过程要求氟化液具有极高的饱和蒸气压,才能保证足够的蒸汽密度和挥发速度。

工业实证:台积电3nm制程的晶圆清洗工艺,采用蒸气压27kPa的低沸点氢氟醚氟化液。该氟化液在61℃即可沸腾产生高密度蒸汽,能够完全渗透到3nm宽的FinFET沟槽中,溶解光刻胶残留和颗粒污染物。清洗后工件表面的非挥发性残留<0.1μg/cm²,完全满足半导体级洁净度要求。若采用蒸气压低于20kPa的产品,蒸汽密度不足,清洗效率会下降50%以上,且无法实现完全无残留干燥。

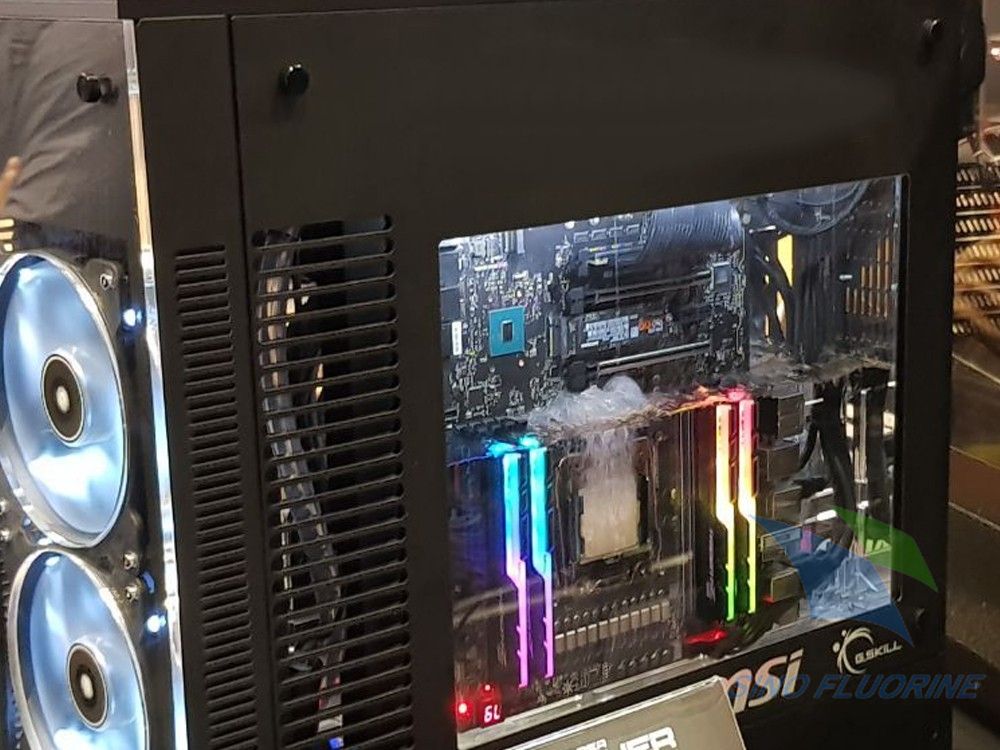

2. 两相浸没冷却:中蒸气压(10-30kPa)是最优区间

两相冷却需要在换热效率和系统复杂度之间取得平衡。蒸气压过高会导致系统压力过大,密封和结构成本急剧增加;蒸气压过低则无法触发有效核态沸腾,换热效率不足。行业实践表明,10-30kPa的中蒸气压区间是两相冷却的最优选择,对应的沸点为50-70℃,恰好匹配电子设备的最佳工作温度范围。

工业实证:微软Azure哥伦比亚河数据中心采用蒸气压27kPa的氟化液,系统最高运行压力为0.9bar,采用法兰连接加FFKM垫片的密封方式即可满足要求。该系统连续运行7年以来,未发生一起泄漏事故,散热效率累计衰减<3%。而某试点项目采用蒸气压52kPa的极低沸点产品,系统最高运行压力达到1.8bar,需要采用全焊接结构和磁流体密封,系统复杂度和故障率大幅提升。


3. 单相浸没冷却:低蒸气压(<2kPa)是首选

单相冷却系统中,氟化液始终保持液态,不需要发生相变。此时,饱和蒸气压越低越好,因为低蒸气压意味着极低的挥发损耗和简单的密封要求,系统可以在接近常压下运行,运维极其方便。

工业实证:字节跳动乌兰察布智算中心的单相浸没冷却系统,采用蒸气压0.5kPa的高沸点全氟聚醚氟化液。该系统在常压下运行,采用普通橡胶密封即可满足要求,年挥发损耗<0.1%,运行2年未补充过冷却液。同时,由于系统压力低,管道和容器的壁厚可以大幅减薄,进一步降低了系统复杂度。


四、工业级饱和蒸气压管控要点

由于饱和蒸气压随温度呈指数级变化,必须建立全流程的管控体系,才能保证系统的稳定运行。

1. 温度控制:避免压力超限

系统最高运行温度必须严格控制在设计范围内,防止饱和蒸气压超过系统的承压极限。对于两相冷却系统,应设置两级温度报警:当冷却液温度超过设计值5℃时,发出预警并降低负载;超过10℃时,紧急停机。


2. 压力监测与调节

在系统的最高点和最低点安装压力传感器,实时监测内部压力变化。当压力超过设计值的80%时,自动开启冷凝系统降低温度;当压力低于设计值的20%时,自动补充氮气维持系统微正压,防止空气和水分进入。

3. 氮封系统设计

对于蒸气压<5kPa的中低沸点系统,应采用氮气密封技术,在系统顶部充入干燥氮气,维持0.05-0.1bar的微正压。这不仅可以防止空气和水分进入,还能抑制氟化液的挥发,进一步降低损耗。


五、常见误区澄清

误区1:饱和蒸气压越低越好

错。饱和蒸气压过低会导致相变能力丧失,无法用于两相冷却和气相清洗场景。对于超高功率AI服务器,低蒸气压氟化液的散热效率不足,会导致芯片过热降频甚至烧毁。只有在单相冷却场景中,低蒸气压才是优势。

误区2:饱和蒸气压只与挥发速度有关

错。饱和蒸气压是综合性参数,它同时决定了系统压力、密封要求、换热效率和安全特性。在两相冷却系统中,饱和蒸气压对换热效率的影响远大于对挥发速度的影响。

误区3:同一型号氟化液的饱和蒸气压是固定值

错。饱和蒸气压随温度呈指数级变化,同一型号氟化液在25℃和60℃时的蒸气压可能相差3-4倍。在系统设计时,必须以最高运行温度下的饱和蒸气压作为设计依据,而不是常温下的数值。


总结

电子氟化液的饱和蒸气压是其分子本质属性的量化体现,是所有液冷系统设计的起点和核心依据。它不仅决定了液体的挥发速度,更从根本上定义了系统的技术路线、压力等级、密封要求和换热极限。在实际应用中,应根据场景的核心需求选择合适的饱和蒸气压区间:精密气相清洗优先选择20-60kPa的高蒸气压产品,两相浸没冷却选择10-30kPa的中蒸气压产品,单相浸没冷却选择<2kPa的低蒸气压产品。

随着AI芯片功率密度的持续攀升,两相浸没冷却将成为下一代智算中心的主流技术路线,中低蒸气压氟化液的市场需求将迎来爆发式增长。未来,通过分子结构优化,开发饱和蒸气压可调、换热效率更高、环境特性更好的新一代氟化液,将成为行业的核心发展方向。

×
