半导体制造是全球最精密的工业体系，每一道工序都对环境、材料和工艺有着近乎苛刻的要求。电子氟化液凭借极致的化学惰性、电气绝缘性、低表面张力和宽温域稳定性，已成为半导体全流程制造的核心介质，其应用贯穿从晶圆制造到封装测试的200多道工序。2025年全球电子氟化液市场中，半导体行业占比达54%，中国市场占比更高达68%。对于7nm及以下先进制程而言，电子氟化液已从“可选材料”升级为“卡脖子关键材料”，直接决定了芯片的良率、性能和可靠性。

一、EUV光刻机纳米级精密控温：先进制程的“温度生命线”

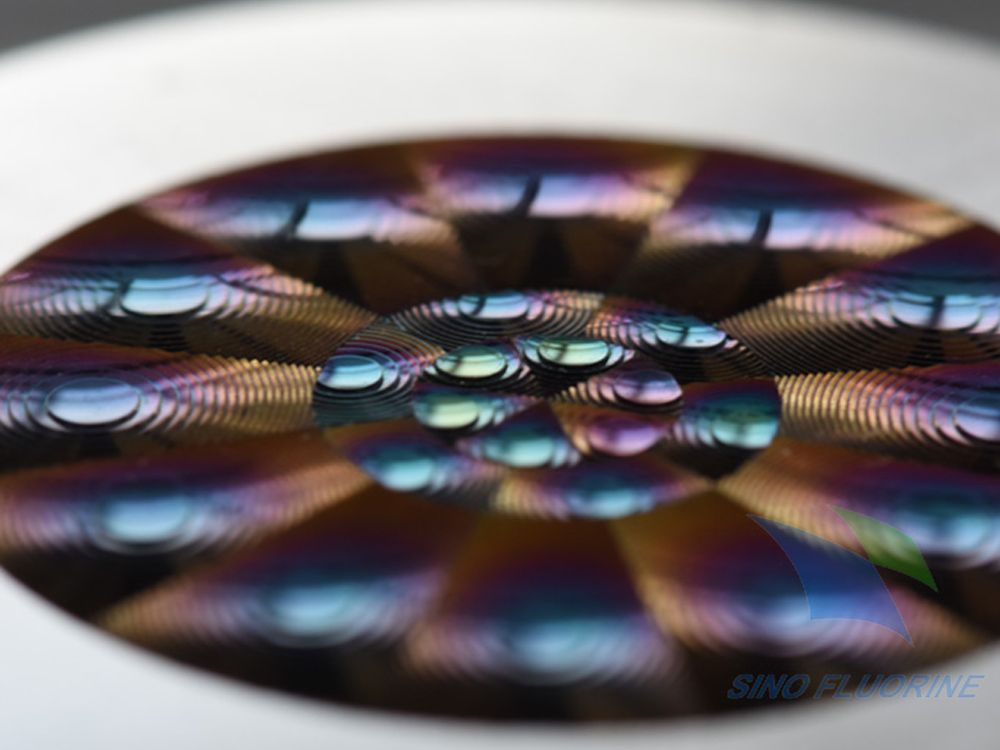

极紫外（EUV）光刻是3nm及以下先进制程的核心技术，其13.5nm波长的极紫外光对温度波动极其敏感。ASML的EUV光刻机包含超过10万个精密光学元件，任何微小的热变形都会导致光刻图案偏移，最终造成芯片良率暴跌。行业数据显示：光学系统温度每波动0.1℃，会导致1nm的图案偏移；温度波动超过0.05℃，3nm制程的良率将下降50%以上。

电子氟化液是唯一能满足EUV光刻机控温要求的介质，其核心优势在于：

极致的温度均匀性：氟化液的高流动性和均匀换热特性，可将整个光学系统的温度梯度控制在0.01℃/cm以内；

无残留无污染：化学惰性极强，不会挥发产生杂质，避免污染价值数十亿美元的光学系统和晶圆；

长期稳定性：在连续运行10年的情况下，热物性参数变化小于1%，无需更换冷却液。

工业实证：台积电Fab18 3nm产线的EUV控温

台积电Fab18的3nm芯片量产线，共部署了超过50台ASML NXE:3600D EUV光刻机，每台光刻机配套使用2400升半导体级全氟聚醚氟化液，总用量超过12万升。该系统实现了±0.05℃的控温精度，确保13.5nm极紫外光的精准聚焦：

光刻图案的线宽均匀性从92%提升至98.5%；

晶圆良率从93.5%提升至95.6%，单条产线年增加产值超10亿元；

EUV光刻机的产能利用率从82%提升至91%，设备平均无故障时间（MTBF）延长30%。

二、先进制程晶圆清洗与干燥：解决纳米结构坍塌的唯一方案

晶圆清洗是半导体制造中重复次数最多的工艺，占总工序的30%-40%。随着制程进入7nm及以下，晶体管结构的深宽比从10:1提升至50:1甚至100:1，传统的异丙醇（IPA）干燥工艺已无法满足要求——IPA的表面张力较高，在纳米结构中会产生巨大的毛细力，导致FinFET鳍片、纳米线等脆弱结构坍塌。

基于电子氟化液的马兰戈尼干燥技术，已成为3nm及以下先进制程的唯一标准干燥工艺。其原理是利用氟化液与水之间的表面张力梯度，将晶圆表面的水分快速“拉”走，完全避免了毛细力对纳米结构的破坏。同时，氟化液的低表面张力（13-19mN/m）可渗透到50nm级的微小缝隙中，彻底去除颗粒污染物和光刻胶残留。

量化对比：氟化液干燥与传统IPA干燥的性能差异

第三方实验室SGS的对比测试数据显示，在3nm制程晶圆干燥中：

工业实证：台积电3nm制程的清洗升级

台积电在3nm制程中全面采用氢氟醚类氟化液替代传统IPA，用于光刻后清洗和最终干燥工序：

晶圆干燥缺陷率从1.2%降至0.03%，良率提升2.1个百分点；

光刻胶残留去除效率从99.9%提升至99.997%，避免了图形缺陷；

由于氟化液不可燃，车间无需防爆设计，生产安全性大幅提升。

三、刻蚀与离子注入工艺控温：保证线宽精度的核心

刻蚀和离子注入是芯片制造的核心工艺，其精度直接决定了晶体管的尺寸和性能。在干法刻蚀过程中，高能等离子体轰击晶圆表面会产生大量热量，导致晶圆温度快速升高。如果温度不均匀，会造成刻蚀速率差异，最终导致线宽偏差。行业标准要求：12英寸晶圆的表面温度均匀性必须控制在±0.5℃以内，否则会产生超过1nm的线宽误差。

电子氟化液作为刻蚀机静电卡盘（ESC）的冷却介质，可实现±0.1℃的控温精度，确保整个晶圆表面的刻蚀速率一致。同时，氟化液的高绝缘性可避免对等离子体产生干扰，保证刻蚀工艺的稳定性。

工业实证：中芯国际14nm FinFET刻蚀工艺

中芯国际在14nm FinFET制程的干法刻蚀环节，采用全氟烷烃类氟化液作为静电卡盘的冷却介质：

晶圆表面温度均匀性从±1.2℃提升至±0.3℃；

刻蚀线宽偏差从±3nm缩小至±1nm；

刻蚀工艺的良率从88%提升至92.5%。

四、3D IC/Chiplet先进封装热管理：突破堆叠散热瓶颈

随着Chiplet和3D IC技术的发展，芯片的功率密度从传统的100W/cm²飙升至300W/cm²以上，传统的风冷和冷板式水冷已无法满足散热需求。3D堆叠结构中，热量需要穿过多层硅片和热界面材料才能散发出去，容易形成局部热点，导致芯片性能下降甚至烧毁。

电子氟化液浸没冷却技术，将整个封装模块直接浸泡在氟化液中，通过液体的直接接触换热，可将芯片结温降低25℃以上，是目前唯一能支撑3D IC高功率散热的技术方案。同时，氟化液的低表面张力可渗透到TSV硅通孔、微凸点等微小间隙中，实现全域均匀散热。

工业实证：AMD 3D V-Cache处理器的浸没冷却

AMD在其第三代EPYC处理器中采用了3D V-Cache堆叠技术，单芯片功耗突破400W。

为了解决散热问题，AMD与半导体设备厂商合作开发了基于氟化液的芯片级浸没冷却系统：

芯片满载结温从105℃降至80℃；

处理器的持续算力提升15%；

系统的平均无故障时间（MTBF）延长2倍。

此外，在先进封装的清洗环节，氟化液可用于划片后碎屑清洗和倒装焊助焊剂残留清洗，能够渗透至TSV硅通孔的微小间隙，无离子残留，不损伤晶圆钝化层。

五、半导体测试设备：全域散热与极端工况模拟

半导体测试是保证芯片质量的最后一道关卡，包括晶圆测试（CP）和成品测试（FT）。随着AI芯片、自动驾驶芯片的性能提升，测试过程中芯片的功耗已超过500W，传统的风冷散热无法满足要求。同时，芯片需要在-40℃至125℃的极端温度范围内进行测试，模拟不同的使用环境。

电子氟化液凭借其宽温域特性（-135℃至205℃）和优异的绝缘性，成为半导体测试设备的理想冷却介质。在ATE自动测试设备中，氟化液可同时实现芯片的冷却和电气绝缘；在高低温老化测试中，氟化液可快速升降温，大幅缩短测试时间。

工业实证：杭州国蕊ATE测试机的浸没冷却

杭州国蕊在其最新一代AI芯片ATE测试机中，采用机箱级氟化液浸没冷却技术，替代传统的风冷散热：

测试机的功率密度从20kW/柜提升至80kW/柜；

芯片测试温度的控制精度从±2℃提升至±0.5℃；

测试效率提升30%，设备故障率下降60%。

总结与未来趋势

电子氟化液已深度融入半导体制造的全流程，在EUV光刻控温、先进制程清洗、刻蚀工艺温控、3D封装散热和芯片测试等核心环节具有不可替代性。随着半导体制程向2nm、1nm迈进，以及3D IC、Chiplet技术的普及，对电子氟化液的纯度、稳定性和性能要求将进一步提高。

未来，电子氟化液在半导体行业的应用将呈现两大趋势：一是国产化替代加速，国内企业已在中低端市场实现突破，正在向3nm及以下先进制程的高端市场进军；二是应用场景拓展，氟化液将逐步应用于量子计算的极低温控温、光电子芯片的精密冷却等新兴领域，为半导体产业的持续发展提供坚实的材料支撑。
