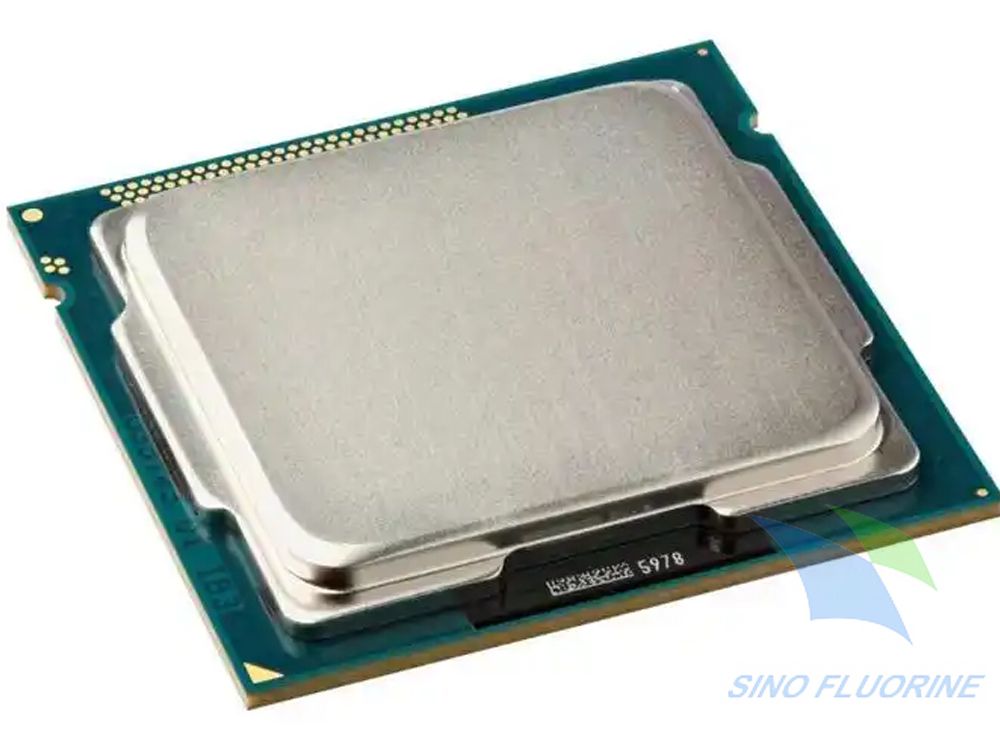

在半导体制造的宏大叙事中，光刻与刻蚀常占据舞台中央，而封装环节，尤其是其与芯片性能极限的精密博弈，则是一场同样惊心动魄却更为内敛的工程剧。当芯片制程逼近物理极限，封装技术便从后端配套跃升为性能续命的关键。在这一进程中，氟化液凭借其独特的物理化学性质，扮演了不可替代的多重角色，其应用深度远超简单的冷却或清洗。
一、热测试的终极媒介：在温差中丈量芯片极限
在芯片被赋予最终形态前，它必须经历一场严苛的“审判”——热测试。此过程旨在剔除早期失效的次品，并精确绘制芯片的热特性图谱。传统的风冷或散热器接触式测试，面对高功率密度逻辑芯片（如CPU、GPU）时，常显露出致命的短板：热传导不均、局部热点频发，甚至机械应力会损伤微小的焊点。
氟化液在此化身为理想的“热浴”介质。其核心价值在于极为卓越的介电强度，这意味着它能在大功率带电测试中保持绝对的惰性，不会造成短路或信号串扰。例如，在对一个设计热设计功耗达300瓦以上的高端服务器芯片进行老化测试时，工程师会将整批芯片浸没在精确控温的氟化液中。液体的高比热容和快速热对流，能像无数只无形的手，迅速、均匀地带走每个芯片表面的热量，将结温精确控制在目标值的±1℃甚至更窄区间内。这一数据至关重要，因为10℃的结温差异，就可能导致芯片老化加速因子的成倍增长，从而误导可靠性评估。一家头部芯片制造商曾公布案例，通过采用高精度温控的氟化液浸没式老化测试系统，其高端GPU的早期失效检出率提升了约15%，同时将原本需要数周的热测试验证周期缩短了约20%，这为产品快速上市赢得了关键窗口。
二、助焊与清洗的平衡艺术：高级封装的无痕净界
先进封装技术，如2.5D/3D集成、系统级封装（SiP）与倒装芯片，正将微观结构推向极致。这些工艺中，焊料凸点或微凸点的尺寸已微缩至几十微米甚至更小，间距也相应紧缩。完成焊接后，如何彻底清除残留的助焊剂和氧化物，同时不损伤这些精细结构，成为一道棘手的难题。
传统水基清洗液面临两大困境：极高的表面张力使其无法有效渗入微凸点下的狭窄间隙，导致清洗盲区；纯水在干燥过程中的毛细力则足以引发灾难性的“芯片并线”或焊点桥接失效。据封装可靠性数据显示，在微凸点间距小于50微米的3D堆叠中，因清洗不净导致的桥接缺陷，曾一度占到总缺陷的30%以上。
氟化液的解决方案直击要害。
其一，它的表面张力极低，通常在12-18达因/厘米的量级，这使它如同微观世界的“穿针引线”者，能轻易浸润并渗透到凸点之间和芯片底填区域，将焊剂残留彻底剥离。
其二，高密度与出色的溶解兼容性，可配合特定助焊剂配方，在焊接前作为惰性“热媒介”预热基板，或在焊接后高效溶解并带走特定组分的残留物。
更关键的是，氟化液在挥发干燥阶段，其近乎零的表面张力变化，从根本上消除了弯月面应力的产生，保护了脆弱的微凸点和极薄芯片。
业界已验证，在采用特定氟化液清洗工艺后，对于含超过5000个微凸点的晶粒，其焊点桥接缺陷率可从千分级别降至百万分几量级（个位数ppm），清洗后剪切强度的一致性也得到显著提升。
三、封装操作的临时载体：应力剥离的无损卫士
在晶圆减薄、临时键合与解键合等封装前道工序中，氟化液化身为一个巧妙的“应力缓冲区”。以临时键合为例，器件晶圆需通过一层临时粘合剂固定到载片上，以承受背面的机械研磨和化学机械平坦化。工序完成后，需将这对“连体婴儿”无损分离。
传统的热滑移或机械剥离方式，容易对已减薄至几十微米的晶圆施加巨大的机械应力，导致碎裂或微裂纹。氟化液的妙用在于，其可以作为一种高效的“化学渗透释放剂”。通过特定的温度与流体控制，氟化液能以接近无应力的方式，从边缘浸润并渗透进粘合剂与晶圆或载片的界面，利用其“分子楔子”效应，逐步弱化并断裂界面粘合力，实现几乎无应力的室温或低温分离。一家专注于晶圆级扇出型封装代工的企业，曾分享过一项数据：在引入基于氟化液的室温解键合工艺后，其12英寸薄晶圆的背部碎裂率从此前的近1%骤降至0.02%以下，直接推动了良率的显著攀升，并使更具挑战的50微米以下超薄晶圆加工成为可能。
四、向系统设计的渗透：从辅助耗材到性能媒介
展望未来，氟化液在封装中的角色正从工艺耗材升维为系统性能的赋能者。在共封装光学和光电集成模块中，氟化液的透明性与光学匹配性，使其能充当芯片与光纤之间的无损光耦合介质，同时解决高密度光子芯片的散热挑战。在直接芯片液体冷却的浸没式封装架构中，它更是集冷却、绝缘、保护于一身，成为维系整个系统功能的核心“血液”，而不仅是辅助材料。
芯片封装环节对氟化液的需求，绝非单一功能的满足，而是一个涉及热学、流体力学、化学、界面科学的多维系统工程的结晶。从热测试中的精准控温，到高级清洗中的无痕净界，再到解键合中的应力剥离，氟化液以其独特且近乎矛盾的完美物理组合——高介电强度与极低表面张力，悄然支撑着摩尔定律在封装维度上的精彩延续，它既是前沿的冷却液，也是最后的清洗剂，更是释放芯片终极潜能的无形之匙。
