TOPCon效率要突破，前电极接触是瓶颈。
高温烧结伤钝化——为了把接触做好，炉温一高，钝化层受损，Voc往下掉。低温烧结接触差——温度不敢开高，接触电阻上去了，FF拉不起来。
这个两难，产线上的兄弟都懂。
LECO（激光增强接触优化）这几年火起来，就是因为它是“曲线救国”的方案：先低温烧结保住钝化，再用激光+反向偏压“补一刀”，把接触做起来。据说能提0.2%-0.5%的绝对效率，而且已经进了不少TOPCon产线。
但问题是：LECO到底对电池做了什么？调参数到底该动电压还是动光？
有人说LECO是靠激光加热，有人说靠电流。产线上调机的时候，有人先调电压，有人先调光，各有各的“手感”。
这篇来自苏州大学的论文，用光电热多物理场仿真，给LECO过程装了一个“内窥镜”。结果很清晰：在接触点那个纳米尺度的地方，真正的主力是电压驱动的焦耳热，激光只是个“扳机”。
我们把这篇论文拆开，用数据说话，搞清楚电压、光强、光斑到底怎么影响接触形成。
先看一组数字。
论文仿真显示，在LECO过程中，Ag-Si接触点的电流密度能达到MA/cm²（兆安每平方厘米）级别。
这个数字有多夸张？对比一下：硅片体内的电流密度，比接触点低三个数量级。也就是说，电流像洪水一样，被“挤”到了接触点这个狭窄的通道里。

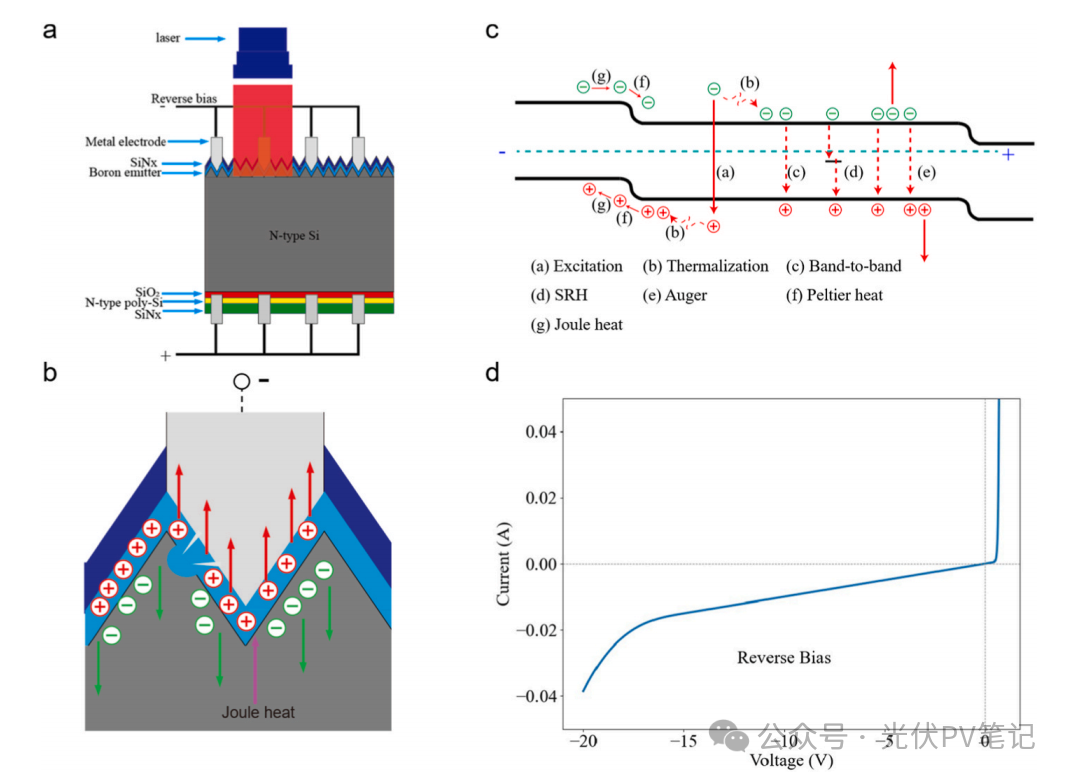

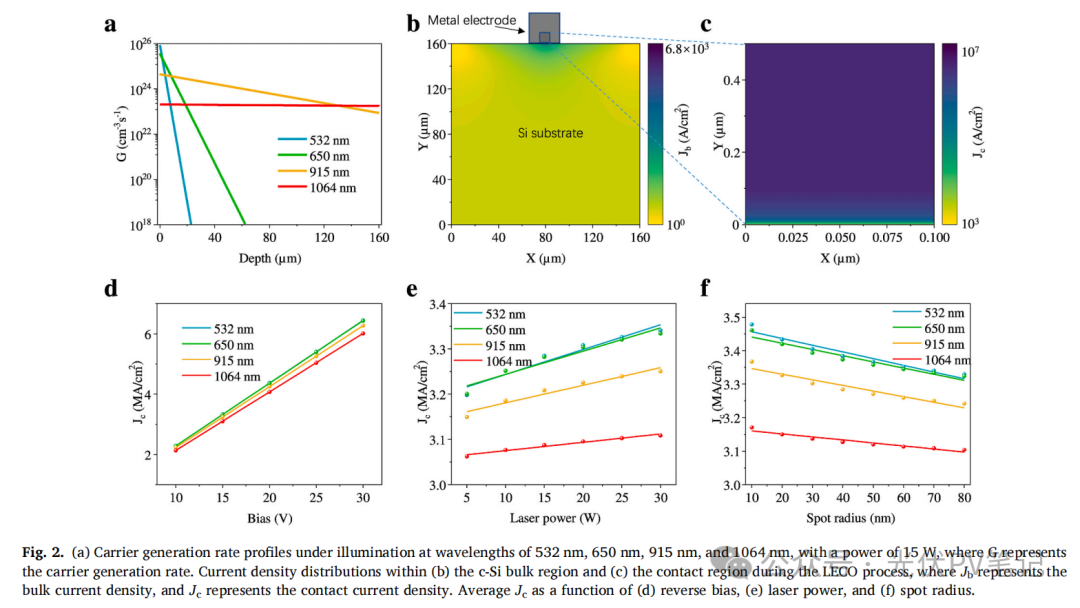

图2b和2c把这种分布展示得很清楚——电流在接触点附近形成一根极细的“通道”，其他区域几乎没什么电流。
论文做了三组对比，结果非常明确：
| 电压是总闸 | |||
| 激光是配角 | |||
电压从10V升到30V，电流密度翻了近3倍，而且是线性关系——说明在这个范围内，接触点就像一个电阻，电压越高，电流越大。
激光功率从5W变到30W，电流密度纹丝不动。只要光够了（产生足够多的载流子），再多加功率也没用。电流该流多少，是电压说了算。
光斑半径的影响也有限——半径大了，电流密度反而略微下降，因为载流子分布更散，单位面积流过的电流少了。
想控制LECO的电流强度，调电压是最直接有效的办法。激光功率只要够用就行，不是越强越好。
但电压不能无限往上推。
论文计算了接触区的电场强度：
硅的雪崩击穿阈值是多少？3-8×10⁵ V/cm。
也就是说，30V已经摸到了击穿门槛。加上产线上的电池难免有各种缺陷（位错、杂质、氧化层针孔），实际击穿电压可能更低。
这解释了为什么电压调高后，EL上会出现那些“过亮点”——那是微观击穿点，电池已经被打出内伤了。电压再高，效率可能没提上去，电池先废了。
所以电压的调试逻辑是：在保证不击穿的前提下，尽量往高拉。这个窗口需要结合EL和接触电阻测试来标定。
平时我们最担心的复合是什么？SRH复合——通过缺陷能级复合，是影响少子寿命的主要元凶。
但在LECO这种超高载流子注入条件下，情况完全变了。

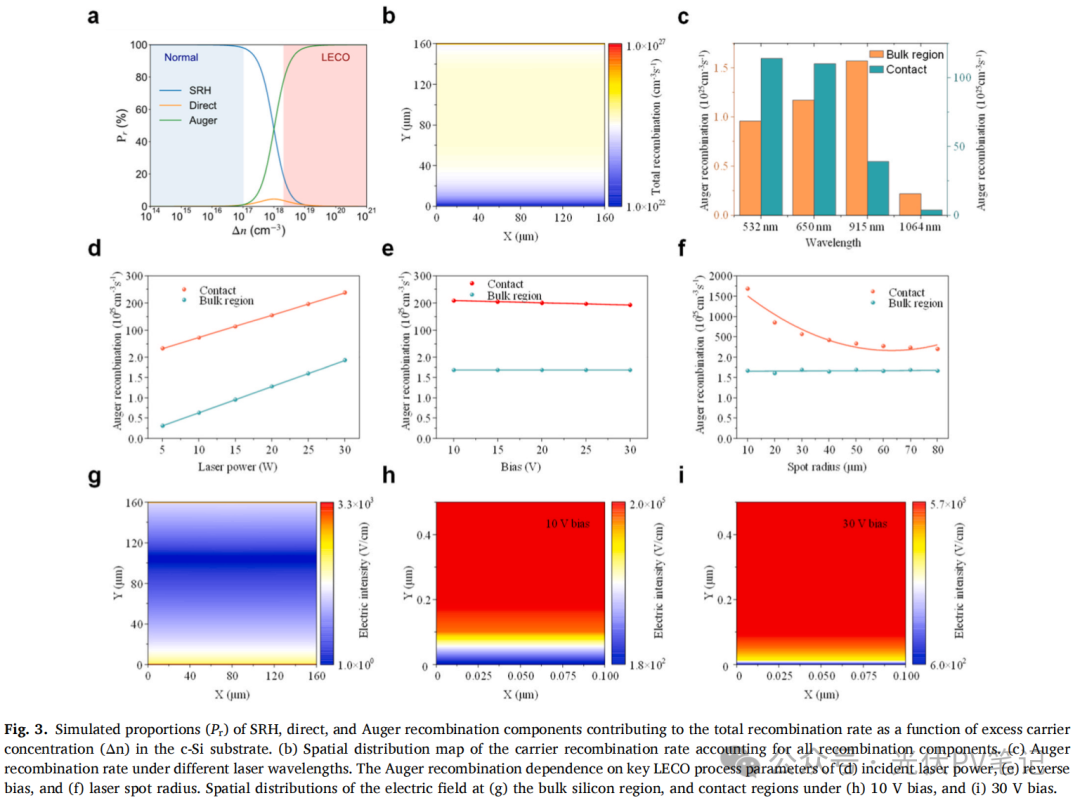

论文图3a展示了一组关键数据：随着载流子浓度Δn升高，SRH复合的占比急剧下降，而俄歇复合（Auger Recombination）的占比从忽略不计飙升至接近100%。
因为三种复合机制对载流子浓度的依赖关系完全不同：
当Δn达到LECO条件下的10¹⁸ - 10²¹ cm⁻³级别时，俄歇复合的三次方效应彻底胜出。平时占主导的SRH复合，这时候几乎可以忽略不计。
论文图3c显示，俄歇复合主要集中在接触点附近。而且波长越短，表面俄歇复合越剧烈——因为532nm、650nm的光主要在表层被吸收，载流子全挤在表面。
这就解释了为什么产业界普遍选1064nm激光。
论文对比了四种工业常用波长（532nm、650nm、915nm、1064nm）的载流子产生深度：
不是1064nm效果最好，而是它损伤最小。用短波长，表面俄歇复合太厉害，可能接触还没做起来，表面先打坏了。
LECO过程会产生巨量俄歇复合，这部分复合会释放大量复合热。虽然我们后面会讲到，复合热不直接加热接触点，但它会加热整个硅片——这是LECO过程中硅片体温升高的主因。
LECO过程中的热量，主要来自三个渠道：
这三个热源，谁才是加热接触点的“主力军”？
论文做了两组对比，结果非常震撼：
| 贡献接近100% | ||
（数据来源：论文图5d）
在硅片体内，热化热和复合热是主力。焦耳热？几乎没有。因为体内电流密度低，电阻也低，发热不明显。
但在接触点界面，情况完全反转——焦耳热贡献了接近100%的热量，其他热源可以忽略不计。
这意味着什么？
把接触点温度推到Ag-Si共晶点的，不是激光直接加热，而是电压驱动下、电流“挤”过接触点这个微小电阻时产生的焦耳热。
激光只是个“扳机”——它负责生成载流子，让电流能流起来。但真正加热的，是电流自己。

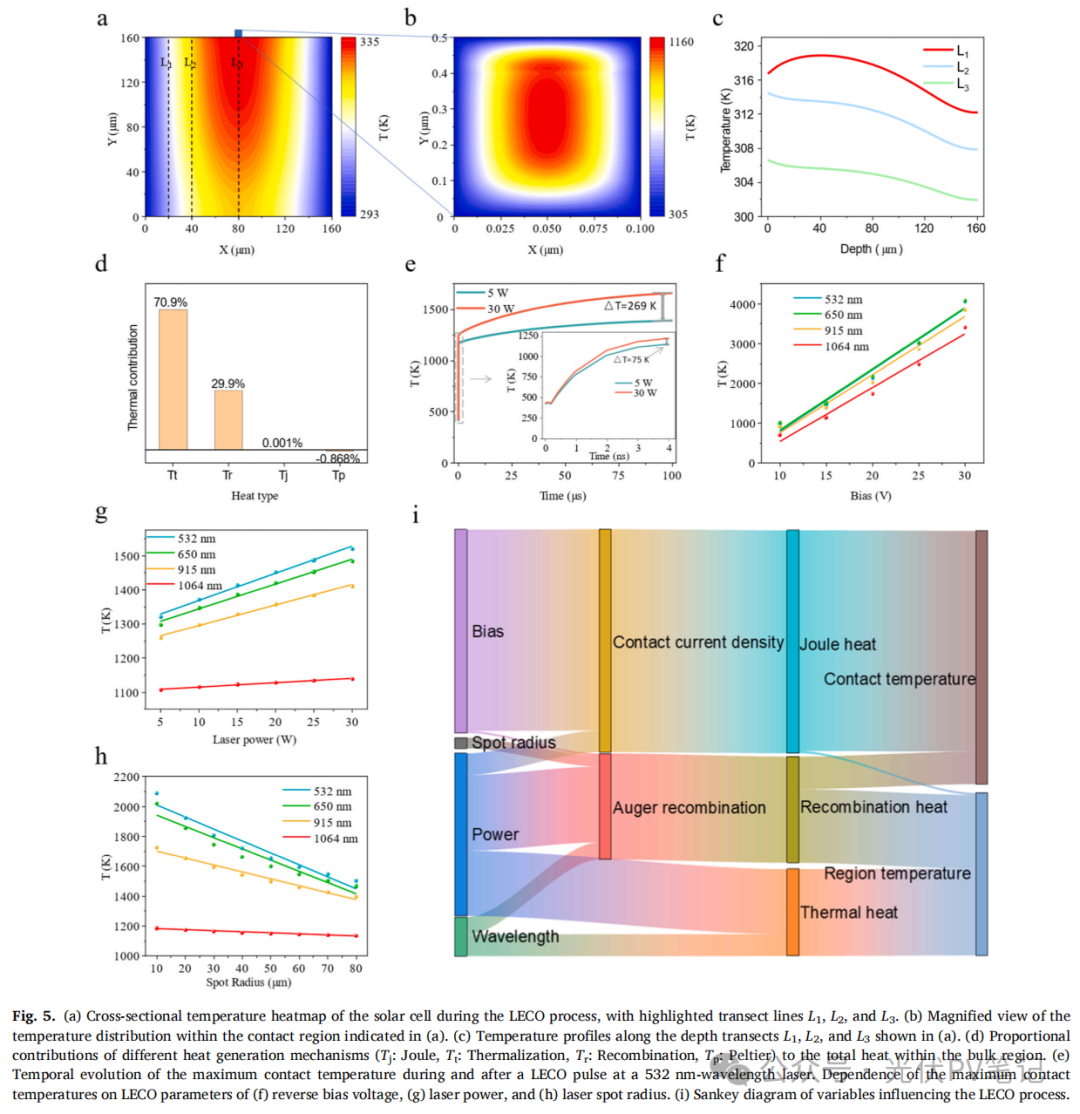

论文图5b显示，接触点温度可以达到1160K。
这个数字很讲究：
1160K刚好超过共晶点，但又没到Ag或Si的熔点——既能形成合金接触，又不会把材料熔化。这是一个非常精准的工艺窗口。
还有一个关键数据：时间尺度。
论文图5e显示，在4ns（纳秒）内，接触点温度从293K（室温）飙到1220K。
4ns是什么概念？一亿分之四秒。热还没来得及扩散，接触点已经烧好了。
正是这个极短的时间，保证了LECO能实现“局部加热”——热量高度集中在接触点，还没来得及传导出去，过程就结束了。周围的钝化层几乎不受影响。
如果时间长了，热散开了，反而会伤钝化。
但也要注意，热量不是只产在接触点。

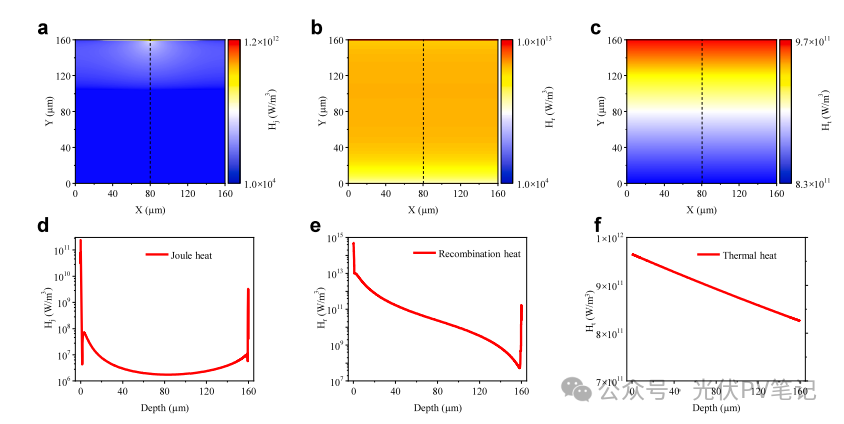

论文图4d显示，焦耳热在电池背面也有一个次高峰——因为电场集中在背面的多晶硅/隧穿层区域，电流流过那里也会发热。
这部分热量对接触形成毫无用处，只会加热整个电池。所以LECO其实在“无效加热”背面，这部分热耗是浪费的。这也是为什么LECO过程中硅片整体温度会上升——背面的焦耳热加上体内的复合热/热化热，一起把硅片焐热了。
综合前面的分析，我们可以给三个主要参数排个序：
| 反向偏压 | 绝对主导 | ||
| 激光功率 | |||
| 光斑半径 |
数据说话：
论文图5i的Sankey diagram把逻辑理得很清楚：
主线（加热接触点）：反向偏压 → 电流密度 → 焦耳热 → 接触点温度
辅线（加热整个硅片）：激光功率 → 载流子浓度 → 俄歇复合/热化热 → 体温度
两条路径互不干扰。但体温度高了，会影响散热，间接也会影响接触点温度。
1. 调试优先级：先定电压窗口
电压是LECO的“总闸”。太低了不起作用，太高了击穿电池。怎么找这个窗口？
别上来就动光——光调了半天，可能电压根本就没到位。
2. 激光参数：够用就行，越弱越好
保证足够载流子产生的前提下，尽量降低激光功率。因为多出来的功率，对接触点温度贡献有限（1064nm下只升温30K），但会通过复合热和热化热加热整个硅片。
硅片越热，散热越差，反而可能影响接触效果。
波长选1064nm——不是它效果最好，是它损伤最小。
3. 光斑大小：适当小一点
光斑小，电流密度集中，焦耳热效果更好。但太小了可能影响扫描效率。在工艺允许的范围内，适当小光斑有利。
4. 监控什么：EL比效率更敏感
除了效率和FF，重点关注EL图像：
EL能告诉你很多效率数据看不出的细节。
你们在调LECO时，是优先动电压还是动光？有没有遇到过电压稍微调高一点，EL就出现大量过亮点的情况？或者为了追求效率，把电压推到过极限？
另外，这篇仿真说激光功率对接触点温度影响不大（1064nm下只升温30K），你们实际验证下来是这样吗？还是说不同浆料、不同钝化结构，表现不一样？
还有，背面那个“无效加热”的问题——你们在工艺上有留意过吗？有没有想过怎么减少这部分热耗？
