引言：当“边缘”成为效率的瓶颈

IBC（叉指背接触）电池一直是晶硅效率的“天花板”——正面无栅线、全背电极，天生就有着最高的电流潜力。2024年，隆基曾以27.09%的HIBC（混合钝化背接触）效率震惊业界；2025年初，这一数字被刷新至27.3%以上。

但有一个问题，随着电池切片越切越小（半片、四分之一片、叠瓦片），变得越来越突出——边缘。

一片182mm×91mm的半片电池，边缘长度超过半米。这些边缘是什么？是切割后裸露的硅断面，是没有钝化层的“复合高速通道”。载流子只要飘到边缘，就会被瞬间复合掉。

更麻烦的是，这个问题在高阻硅片上被放大了。

隆基与中山大学、兰州大学合作发表在《Solar Energy Materials & Solar Cells》上的这篇论文，把矛头直指这个被忽视的角落。他们用理论+仿真+实验证明：

• 高阻硅片（8-10 Ω·cm）本身有巨大潜力，但需要边缘钝化来“解锁”
• 两者协同，能让填充因子（FF）提升1%绝对值以上
• 最终实现平均效率27.25%以上，pFF（伪填充因子）突破87.21%

本文的任务，就是把这篇论文里的“门道”拆开，用产线工程师听得懂的话，讲清楚：

• 高阻硅片到底好在哪里？为什么一直没大规模用？
• 边缘复合是怎么“偷”走效率的？
• “边缘钝化”怎么做？效果有多明显？
• 以及最重要的——这对其他技术路线（TOPCon、HJT）有什么启示？

第一部分：高阻硅片——被“雪藏”的潜力股

1.1 硅片电阻率的基础知识

先温习一个概念：N型硅片的电阻率，主要取决于磷掺杂浓度。

• 低阻（1-2 Ω·cm）：掺杂浓度高，约2-4×10¹⁵ cm⁻³
• 中阻（3-6 Ω·cm）：行业主流
• 高阻（8-10 Ω·cm）：掺杂浓度低，约5-8×10¹⁴ cm⁻³

掺杂浓度越低，电阻率越高，这大家都知道。但少有人深究的是：掺杂浓度对复合损失的影响。

1.2 为什么高阻硅片有更高的FF潜力？

论文用仿真做了两件事：

第一，计算不同电阻率硅片在最大功率点（MPP）的本征复合电流损失（主要是俄歇复合）。

结果很清晰：

• 低阻硅片（~1 Ω·cm）：俄歇复合损失较大，且处于低注入俄歇复合区（理想因子m≈1）
• 高阻硅片（~8 Ω·cm）：俄歇复合损失较小，且处于高注入俄歇复合区（理想因子m≈2/3）

理想因子m越小，填充因子的理论极限（FF₀）越高。Richter的计算表明，110μm厚的本征硅（无穷大电阻率）的FF₀极限是89.26%。高阻硅片更接近这个状态。

第二，考虑非本征复合（SRH复合+表面复合）的影响。

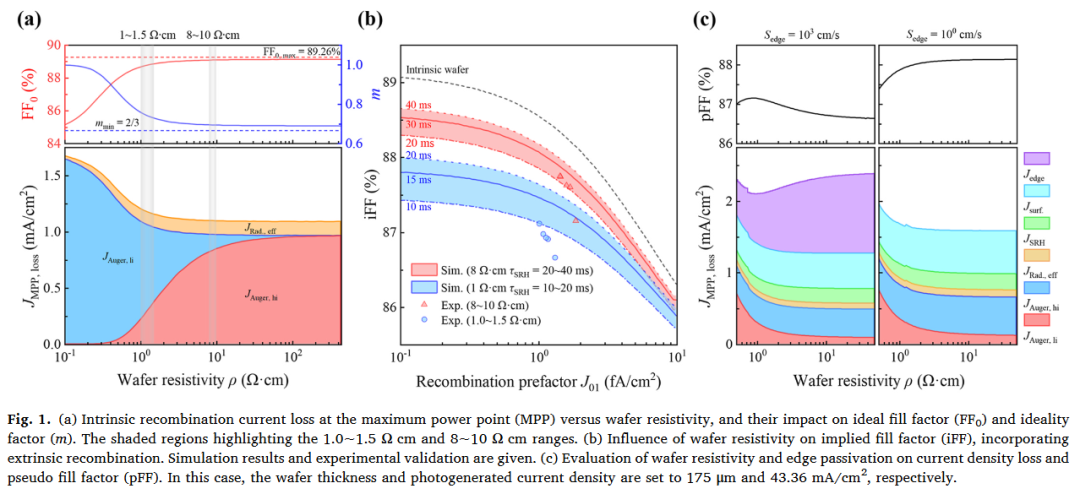

仿真结果（图1b）显示：

• 在同样的复合电流J₀₁下，高阻硅片的iFF（隐含填充因子）比低阻硅片高出0.5-0.8%绝对值
• 实验验证：用同样的i-a-Si钝化层，高阻硅片（8-10 Ω·cm）的iFF平均87.57%，比低阻（1-1.5 Ω·cm）的86.91%高出0.66%

1.3 那为什么行业一直没用高阻？

既然高阻硅片这么好，为什么主流还是1-3 Ω·cm？

两个原因：

第一，接触难题。高阻硅片掺杂轻，与电极形成欧姆接触的难度更大。这在传统结构上是硬伤，但在IBC或TOPCon这类“钝化接触”结构里，接触问题被钝化接触层（poly-Si或a-Si）解耦了——接触是接触层的事，硅片负责钝化就行。

第二，对体寿命要求极高。高阻硅片的优势要兑现，前提是体寿命足够高（>10ms量级）。如果硅片质量不行，SRH复合占主导，高阻反而可能因为“更敏感”而表现更差。

第二部分：边缘复合——被忽视的“效率杀手”

2.1 边缘为什么重要？

先看一组数字：

一片182mm×91mm的半片电池，边缘总长度 = (182+91)×2 = 546mm。这些边缘都是切割后裸露的硅断面，没有任何钝化保护。

如果边缘复合速率（S_edge）很高，这些边缘就会成为“载流子黑洞”——飘过来的少数载流子全被复合掉，相当于在电池四周加了一圈“漏电通道”。

2.2 高阻硅片对边缘更敏感

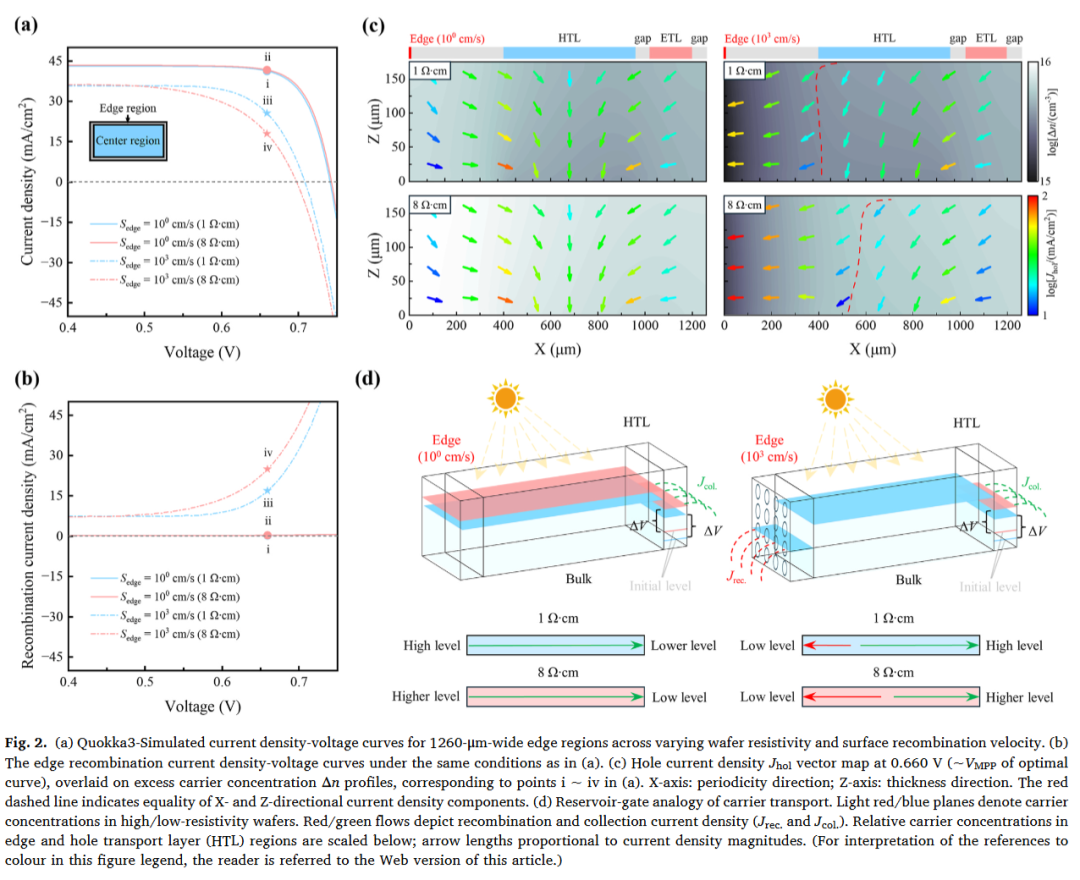

论文用Quokka3仿真了边缘区域（占电池总面积4.1%）的J-V曲线，结果很有意思：

• 当边缘钝化好（S_edge=10⁰ cm/s）：高阻硅片的J-V曲线明显高于低阻
• 当边缘钝化差（S_edge=10³ cm/s）：高阻硅片的FF下降更严重，优势完全丧失，甚至表现更差

为什么会这样？

因为高阻硅片在同样的工作电压下，少数载流子浓度更高（图S4）。这本来是好事——意味着更好的导电性。但如果边缘复合严重，这些高浓度的少数载流子反而更容易“流向”边缘被复合掉，导致载流子收集效率下降。

2.3 一个形象的比喻：水库-闸门模型

论文用一个很巧妙的比喻来解释这个现象（图2d）：

• 硅片本体 = 水库
• 载流子收集区（PN结附近）= 闸门
• 边缘 = 水库底部的漏水口

好边缘（S_edge低）：漏水口关死。水库水位（载流子浓度）高，闸门内外水位差大，水流（电流）大。

差边缘（S_edge高）：漏水口大开。水库水位被拉低，闸门内外水位差变小，水流变小。

高阻硅片相当于“原本水位就高”的水库。如果漏水口关死，它的优势最明显；如果漏水口大开，它“漏得更快”，优势反而变成劣势。

这就是“协同”的物理本质——高阻硅片的潜力，需要边缘钝化来“解锁”。

第三部分：边缘钝化怎么做？隆基的in-situ方案

3.1 传统的边缘钝化思路

过去处理边缘复合，主要有两类方法：

1. 切割后补钝化：用PECVD镀AlOx/SiNx，或者涂有机钝化液（如Nafion）。缺点是增加工序、成本高、均匀性难控。
2. 优化切割工艺：用激光或水导激光减少切割损伤。只能缓解，不能根除。

3.2 隆基的in-situ方案

这篇论文用的是另一种思路：在电池制造过程中，顺带把边缘钝化做了。

他们用的是HIBC结构。简单说：

• N型接触：SiOₓ/n⁺-poly-Si
• P型接触：i-a-Si/p⁺-a-Si

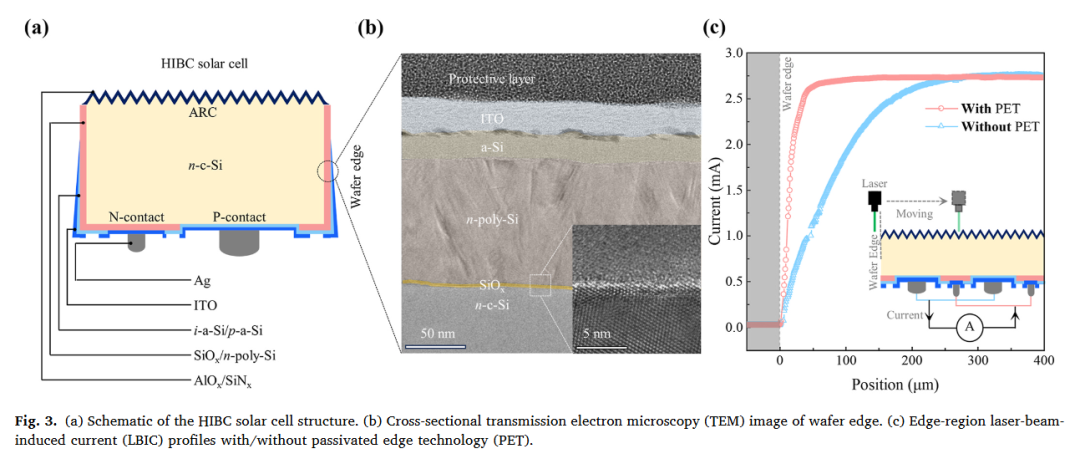

关键在第四步：沉积SiNₓ的时候，边缘也一起镀上了（图S1）。这样，边缘的侧壁就被SiOₓ/n⁺-poly-Si/SiNₓ叠层保护起来。

TEM图像（图3b）证实：

• 边缘有~1nm的SiOₓ界面层
• 上面是n⁺-poly-Si（有短程有序的晶粒）
• 再上面是a-Si/ITO

这个叠层既能提供化学钝化（饱和悬挂键），又能提供场效应钝化（n⁺层形成能带弯曲，排斥空穴）。

3.3 效果有多好？

用LBIC（激光束诱导电流）扫描边缘区域（图3c）：

• 无边缘钝化：从边缘往里扫描，电流收集能力逐渐上升
• 有边缘钝化：边缘处的电流收集能力比无钝化时高出33.7%

说明边缘复合被有效抑制，载流子能活着走到电极被收集。

第四部分：结果——协同效应，1+1>2

4.1 四组实验对比

他们做了四组电池：

关键看pFF（伪填充因子，排除串联电阻影响）：

• 无边缘钝化时，高阻比低阻低0.22%（86.5% vs 86.7%）
• 有边缘钝化时，高阻比低阻高0.34%（87.5% vs 87.2%）

边缘钝化对高阻的pFF提升是1.04%绝对值，对低阻的提升是0.48%。高阻的增益是低阻的两倍以上——这就是“协同”的数据体现。

4.2 最终效率

高阻+边缘钝化的电池，平均效率超过27.25%，比低阻+无钝化高出0.64%绝对值。

考虑到IBC本身已经是晶硅效率的“天花板”，每0.1%的进步都来之不易，这个0.64%的增益相当可观。

第五部分：对其他技术路线的启示

这篇论文虽然是IBC结构，但结论有普适性：

5.1 对TOPCon的启示

TOPCon也在往半片、四分之一片走，边缘问题同样存在。而且TOPCon的边缘是n⁺-poly-Si，如果切割后裸露，同样会形成复合通道。

可以借鉴的思路：

• 在背面镀膜时，想办法让边缘也镀上钝化层
• 或者切割后做一道简易的边缘钝化（比如用ALD镀AlOx），2026年提效主攻方向之一

5.2 对HJT的启示

HJT的钝化层（a-Si）对等离子体镀膜方向敏感，边缘覆盖更难。但HJT的衬底通常也是高阻（3-10 Ω·cm），同样存在“高阻更敏感”的问题。

隆基这篇论文提醒我们：当你在追求极限效率时，边缘不再是“可以忽略”的细节。

5.3 对硅片企业的启示

高阻硅片要普及，需要两个条件：

1. 硅片本身质量足够高（体寿命>10ms）
2. 电池结构能解决接触问题（钝化接触是前提）

随着TOPCon和HJT的钝化接触技术成熟，高阻硅片的“解锁条件”正在被满足。未来可能会有更多电池厂向3-6 Ω·cm甚至更高电阻率迁移。

结语：被“边缘”定义的未来

这篇论文讲的是一个“边缘”的故事——边缘的硅片、边缘的区域、边缘的效应。

但它揭示的道理是中心的：

当主流技术把表面的钝化做到极致之后，下一个瓶颈就会出现在“边缘”。

26%之前，拼的是表面钝化。 26%之后，拼的是体寿命和边缘钝化。

隆基用高阻硅片+边缘钝化，把IBC的pFF推到了87.5%，效率推到了27.25%。这不仅是IBC的进步，也是对整个晶硅技术路线的一次提醒：

那个被你忽视的“边缘”，可能正是通往下一个百分点的入口。
