近年无人机、智能穿戴、IoT 终端、消费电子、户外工控等行业，大批厂商放弃传统派瑞林（Parylene）真空镀膜，改用深圳中氟 Fluere/XFlono 系列纳米防水涂层，核心源于成本、效率、工艺、维修、环保合规、散热信号六大维度的明显优势，下面结合实际生产痛点逐一解析：

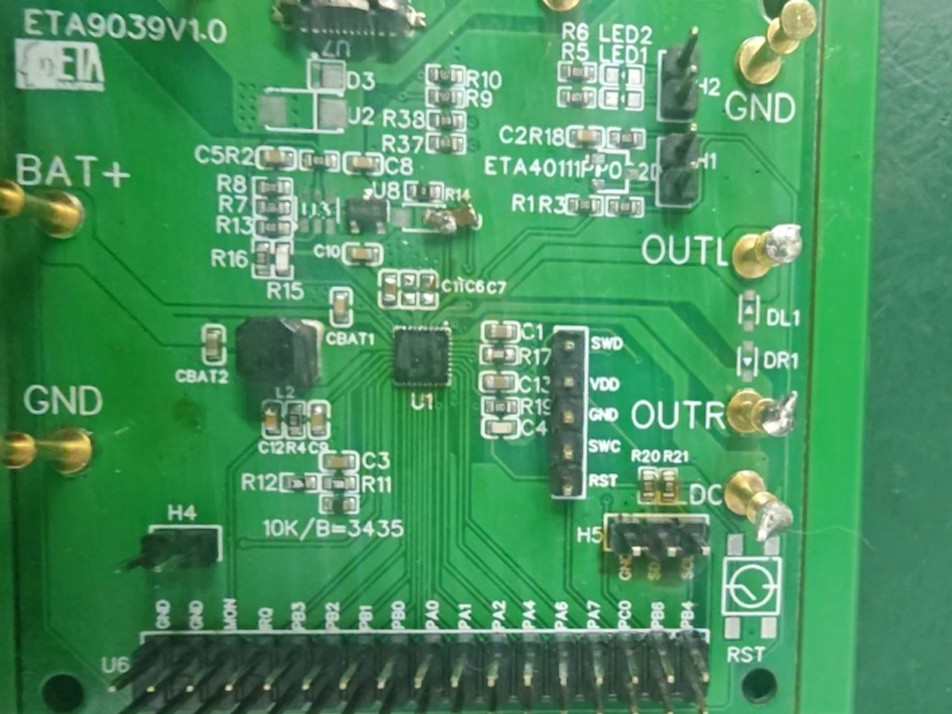

一、生产效率天差地别，适配自动化量产

派瑞林为真空 CVD 气相沉积，需真空腔体、抽真空、裂解、沉积，单批次加工4–8 小时，产能极低，无法匹配大批量自动化产线；纳米涂层采用浸泡 / 喷涂 / 点胶，3 秒浸涂、3 分钟表干，常温固化，可直接对接流水线，单小时产能提升10 倍以上，完全适配消费电子、无人机主板大规模量产节奏。

二、综合成本大幅下降，性价比碾压派瑞林

1. 加工成本：派瑞林设备投入百万级、耗材贵、良率损耗高，单块 PCBA 镀膜成本8–20 元；纳米涂层无需大型真空设备，单块成本仅0.5–3 元；

2. 人工成本：派瑞林必须全板遮蔽接插件、天线、传感器，人工遮蔽成本极高；纳米涂层免遮蔽、接插件可直接浸泡，省去 80% 遮蔽工序；

3. 维修成本：派瑞林涂层极难剥离，返修需强酸强碱处理，基本无法二次焊接；中氟纳米涂层无需除胶可直接补焊、重涂返修，售后维修成本下降 90%。

三、超薄不影响散热与射频信号，适配精密电子

派瑞林常规膜厚2–25μm，偏厚会阻碍功率器件散热，还会干扰 GPS、蓝牙、无人机图传射频信号；中氟纳米涂层防潮＜1μm、防水 1–10μm，厚度可精准调控，散热影响可忽略，介电常数低，完全不影响高频信号传输，适配高密度 PCB、FPC 软板、IC 芯片、传感器精密防护。

四、环保合规升级，规避 PFAS 全球贸易壁垒

传统派瑞林部分配方含氟化物，受欧盟PFAS 永久化学品禁令限制，出口欧美面临海关拦截风险；中氟XFlono 1020/1030 无氟系列，完全 PFAS 合规、无氟配方，符合 RoHS/REACH，可顺畅出口全球，同时满足军工、医疗、新能源严苛环保标准。

五、防护性能够用，极端场景以外全面替代

派瑞林优势集中在医疗植入、军工航天超高真空极端防护；而无人机、消费电子、户外 LED、IoT 终端、扫地机、电动工具等场景，中氟纳米涂层1000 小时盐雾、IPX7 防水、耐 - 40℃~270℃宽温，耐酸碱、抗腐蚀性能完全达标，防护冗余充足，无需过度投入派瑞林高端成本。

六、工艺灵活，适配多材质、多结构

派瑞林对基材洁净度要求极高，杂质、油污会直接导致涂层针孔、失效；纳米涂层附着力≥4B（百格测试），适配金属、玻璃、陶瓷、FPC、PI、复合材料，可覆盖狭小缝隙、BGA 底部，施工容错率更高，不良率更低。

选型与采购建议

1. 优先选纳米涂层：消费电子、无人机、智能家居、IoT 终端、户外工控、新能源、安防设备，90% 民用工业场景优先选中氟纳米涂层，降本增效、合规性更强；

2. 无氟款出口必选：出口欧美市场，直接选用XFlono 1020/1030 无氟系列，规避 PFAS 禁令；

3. 特殊场景保留派瑞林：仅植入式医疗、深海军工、航空航天、极端高真空环境，才保留派瑞林；

4. 试样先行：采购前免费拿样测试，验证涂层附着力、散热、信号、盐雾性能，再批量导入产线。

派瑞林（Parylene，聚对二甲苯）涂层的主要缺点可以归纳为以下几点：

1. 成本极高设备投入动辄数百万，原材料价格贵，且需要真空CVD工艺，能耗高，综合成本远高于常规三防漆或纳米涂层。

2. 工艺复杂、周期长需要抽真空、升温、气相沉积、降温等多道工序，单批次动辄数小时甚至更久，产能受限，不适合大批量快速生产。

3. 厚度偏厚通常在几微米到十几微米，对精密元器件、微型连接器或高频电路而言，可能影响尺寸精度或电气性能。

4. 散热性能差导热系数低，相当于给发热元器件裹了一层隔热层，容易积热，对功率器件不利。

5. 附着力不稳定与某些基材（如光滑金属、特定塑料）结合力较弱，容易边缘翘起或出现针孔，常需要打底处理（如A-174硅烷偶联剂）来增加成本。

6. 返修极其困难一旦涂覆，几乎无法无损去除。返修时要么整板报废，要么用激光/等离子烧蚀，容易损伤基材和焊盘。

7. 覆盖死角虽然号称"保形涂覆"，但在BGA底部、深窄缝隙、高密度元件底部等复杂结构中，仍可能存在渗透不到位或厚度不均的问题。

8. 环保与安全隐患CVD工艺需高温裂解二甲苯类前驱体，产生有害气体，废气处理系统要求高，环评压力大。

9. 颜色单一/不透明通常为无色透明，涂覆后无法直观检查覆盖质量，缺陷检测依赖昂贵设备。

总结来说，派瑞林胜在绝缘性和化学稳定性，但败在成本、效率、散热、返修这四个核心痛点上，这也是为什么越来越多厂商转向纳米涂层或选择性涂覆方案。
