在电子防护、精密器件防水、户外产品三防施工场景中，很多从业者与采购方都会产生统一疑问：正规合格的纳米防水涂层到底能不能用肉眼看出来？市面上既有涂完毫无痕迹的隐形款，也有发白发雾、明显留痕的普通涂层，视觉差异直接对应涂层等级、膜厚、配方工艺与防护寿命。

一、核心定论：合格工业级超薄纳米防水涂层，常态下肉眼完全不可见

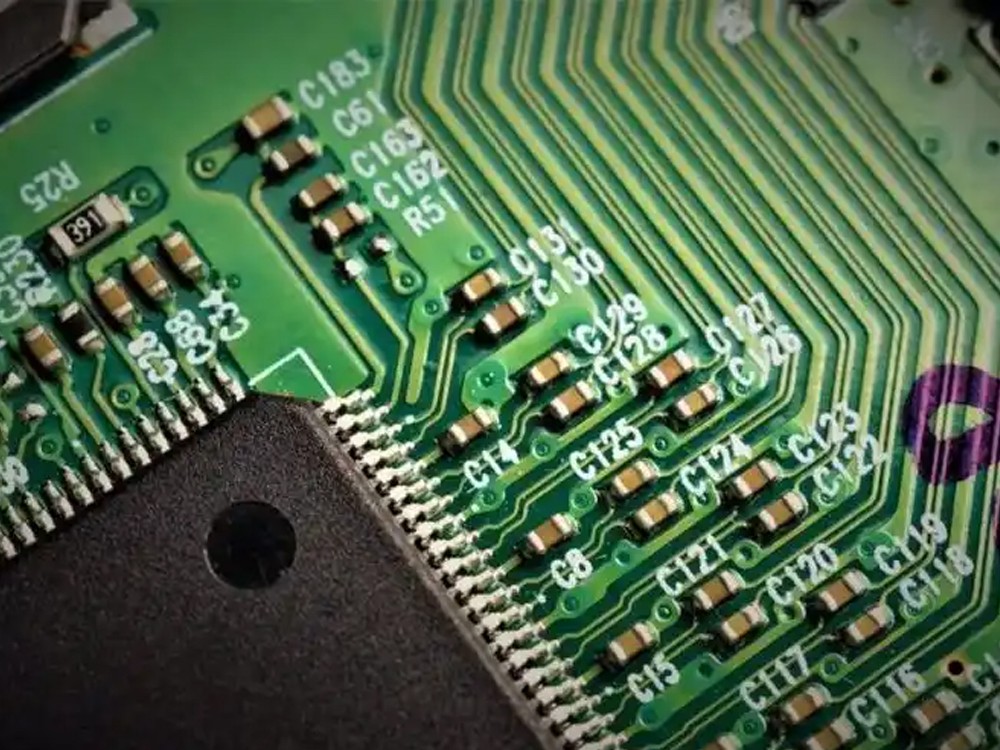

从物理厚度与光学折射原理来讲，目前主流用于PCBA主板、精密电子、蓝牙耳机、智能穿戴、传感器的高端氟硅、全氟聚醚类纳米防水涂层，标准施工膜厚控制在1μm～3μm区间，属于极致超薄分子膜层，在自然光、室内白光、日常观测视角下，无颜色、无雾感、无流痕、无堆积痕迹，基材原本的颜色、纹理、光泽、丝印字体、焊盘金属光泽完全保持原样，普通人裸眼无法分辨是否做过涂层处理。

只有在满足特定条件时，才能借助辅助方式微弱察觉涂层存在，日常直视无任何视觉变化。这也是纳米防水涂层区别于传统三防漆最直观的外在特征：传统丙烯酸、聚氨酯三防漆厚度普遍50μm以上，涂刷喷涂后明显泛哑光、遮盖底色、边角积漆发白，肉眼一眼识别；而正宗纳米涂层主打隐形防护，这也是消费电子、精密数码优先选用它的核心原因。

二、厚度决定一切：不同膜厚对应的肉眼视觉表现（实测数据）

纳米防水涂层的可见程度，唯一核心变量就是干膜厚度，行业内已经形成成熟的视觉分级标准，结合光学观测数据可精准划分：

1. 隐形等级：0.5μm～3μm（电子精密件通用标准）

干膜厚度处于该区间，是工业量产最优区间。涂层分子均匀铺展在基材表面，膜层厚度远低于可见光波长（可见光波长400nm～760nm），不会产生光线散射、漫反射与遮挡效果。

实测光学数据：该厚度下涂层透光率≥98%，镜面基材反光度下降不足2%，裸眼直视主板焊盘、铜箔、丝印文字、塑胶外壳，无任何视觉差异，未施工与已施工放在一起，普通人员无法区分。仅在强光45°斜射、高倍放大镜下，能看到一层极淡均匀覆膜痕迹，日常使用完全隐形。

2. 微痕等级：3μm～8μm（通用民用防护款）

多用于户外小家电、普通线路板、五金小件，为提升耐磨性能刻意加厚膜层。此厚度下光线发生轻微漫反射，强光下会出现极淡均匀薄雾感，室内普通光线依旧隐形，阴天、暗光环境无痕迹，只有对着灯光倾斜观察，能发现基材表面光泽微微变柔，不会发白、不会变色，不属于不良痕迹，仅视觉质感轻微变化。

3. 明显可见等级：8μm以上（劣质厚涂伪纳米涂层）

市面上低价仿冒纳米防水涂层，为简化工艺、降低成本，采用传统树脂体系冒充纳米材料，施工后干膜厚度普遍超过10μm，部分甚至达到20μm。这类涂层肉眼清晰可见，表现为整体发白、表面发雾、塑胶外壳失去原有光泽、金属焊盘变暗发黑，板材边角、元器件引脚位置出现明显堆积流痕，严重遮挡丝印标识，既破坏产品外观，又会堵塞微小缝隙，影响按键、麦克风、接口正常使用。

4. 超标失效等级：50μm以上（等同于传统三防漆）

完全脱离纳米涂层范畴，视觉效果和普通油漆三防漆一致，厚重漆膜肉眼一目了然，是行业明确淘汰的劣质施工方式。

三、基材底色不同，会改变涂层视觉显现效果

同等厚度的同一款纳米防水涂层，涂刷在不同材质基材上，肉眼可见程度存在明显差异，这也是很多人出现判断偏差的主要原因：

1. 光亮镜面基材（沉金焊盘、不锈钢、亮面塑胶）

镜面反光性极强，1～3μm超薄涂层百分百隐形，几乎不会改变反光效果，是最能体现纳米涂层隐形优势的基材，整机施工后外观零改动。

2. 深色哑光基材（黑色PCB主板、深色塑胶外壳）

底色深沉吸光能力强，纳米涂层覆盖后视觉隐藏效果极佳，日常视角完全看不出痕迹，仅强光斜照会出现极其微弱的均匀光泽变化，不影响产品外观设计。

3. 浅色透明基材（透明PC壳、白色线路板、透光镜片）

透光材质对膜层敏感度更高，同等超薄涂层下，强光环境会出现极淡通透膜感，但不会发黄、发白、发浑，依旧保持透明本色，不属于外观不良。

4. 多孔粗糙基材（纸质板材、粗纹塑胶）

基材本身纹理杂乱，纳米涂层渗入纹理内部，表层无堆积，全程肉眼不可见，防护效果到位且不改变表面质感。

四、两大特殊场景：纳米涂层会出现肉眼可见痕迹的正常情况

并非所有可见痕迹都是劣质涂层，两种合规工艺场景下，纳米涂层出现轻微可视痕迹属于正常现象，不属于产品缺陷：

1. 低温高湿环境快速固化留下极淡水痕在南方潮湿车间、冬季低温环境施工，纳米涂层溶剂挥发速度变慢，表层轻微出现均匀淡雾感，静置常温通风环境2～4小时完全消散，恢复全隐形状态，不影响防水性能与附着力。

2. 多次叠加喷涂造成局部微增厚

为提升缝隙渗透效果，部分工艺采用薄喷两遍施工，局部点位膜厚达到4～5μm，强光下出现轻微光泽差异，室内环境依旧隐形，防护等级更高，属于合规加厚施工。

而发白、发黄、结块、流挂、局部色差这类明显痕迹，全部属于涂层配方劣质、稀释比例失调、喷涂压力过大、固化不完全导致的施工不良，并非纳米涂层固有特征。

五、肉眼快速辨别：真纳米隐形涂层 vs 假纳米可视涂层

很多采购与施工人员无法区分产品好坏，依靠肉眼视觉特征即可快速判定，无需专业仪器：

1. 正宗合格纳米防水涂层（隐形款）

外观表现：完工后产品原色原样，光泽不变、颜色不变、丝印清晰、金属焊盘光亮如新，无白雾、无发白、无积漆；

触摸手感：表面干爽顺滑，无粘腻感、无油膜厚重感，和未喷涂手感一致；

性能匹配：超薄不堵孔、不影响导电接触、不阻碍散热，防水依靠分子致密结构实现。

2. 仿冒劣质纳米涂层（肉眼明显可见）

外观表现：整体发白发雾，外壳失去原有质感，元器件缝隙堆积明显涂层，深色主板变灰变暗淡；

触摸手感：表面带有轻微粘腻油膜感，手感厚重；

性能缺陷：膜层厚重影响散热，堵塞麦克风、听筒、连接器间隙，长期使用易起皮脱落。

六、工业实战应用案例，直观印证可见性规律

案例一：TWS蓝牙耳机主板隐形防水施工

国内头部数码企业批量生产入耳式蓝牙耳机，整机主板采用2μm标准氟硅纳米防水涂层，采用低压均匀浸涂工艺。完工后质检人员裸眼抽检，上千片主板无一片出现可视涂层痕迹，耳机内部精密线圈、咪头、细小引脚全部保持原有外观，装配后整机外观零变化，消费者完全察觉不到做过防水处理，同时稳定达到IP67防水等级，泡水淋雨无故障。

企业明确规定：凡是喷涂后主板出现发白、发雾可视痕迹，一律判定为施工不良，禁止流入装配工序。

案例二：户外储能控制器厚涂防护失误整改

某新能源企业初期为追求超长耐候性，将纳米防水涂层膜厚提升至12μm，施工后控制器外壳大面积出现白雾状可视涂层，客户验收直接判定外观不合格。技术团队调整工艺，将干膜厚度回调至2.5μm，重新施工后涂层彻底隐形，外观恢复原样，同时双85湿热老化、盐雾测试防护性能依旧达标，完美兼顾隐形外观与长效防护。

案例三：低价仿冒涂层批量退货事件

某小型加工厂采购低价伪纳米涂层，用于智能手表主板防水，喷涂后整块主板肉眼可见明显涂层覆盖，金属触点变暗、表盘透光镜片发浑，装配后出现按键卡顿、收音失灵等问题，整批次产品因外观可视痕迹与功能异常全部退货，后期更换正宗超薄隐形纳米涂层后，问题彻底解决。

七、总结与行业通用验收标准

综合光学原理、厚度分级、基材影响与工业实战案例可以得出最终结论：

符合电子工业标准、膜厚控制在1μm～3μm的高品质纳米防水涂层，日常自然光下肉眼完全不可见，属于纯隐形防护材料；仅在强光斜射、高倍放大镜下可微弱识别膜层存在，不会改变产品任何外观质感。

只有刻意加厚、配方劣质、施工工艺失控的非标准涂层，才会出现发白、发雾、留痕等肉眼清晰可见的状态。

在行业通用验收标准中，精密电子类纳米防水涂层明确要求：施工完成后基材原色、光泽、纹理、标识无肉眼可辨识变化，隐形外观已经成为高端纳米防水涂层必不可少的基础指标，兼顾隐形无感与分子级长效防水，也是它全面替代传统可视三防漆的核心竞争力。
