纳米防水涂层的基材适配性并非万能通用，而是由涂层分子与基材表面的界面结合力共同决定的。主流电子级纳米涂层通过分子结构设计和表面预处理技术，已实现对90%以上电子制造常用基材的完美适配，从刚性电路板到柔性电子，从金属外壳到光学玻璃，都能形成均匀致密的防护膜。但不同配方体系的基材适配范围存在明显差异，若配方与基材不匹配或预处理不到位，会导致涂层脱落、起泡甚至腐蚀基材。
一、核心适配基材：覆盖90%电子制造通用需求
这类基材表面含有丰富的活性基团，能与纳米涂层分子形成牢固的化学键合，是目前工业应用最成熟、最广泛的适配基材，无需特殊处理即可获得优异的防护效果。

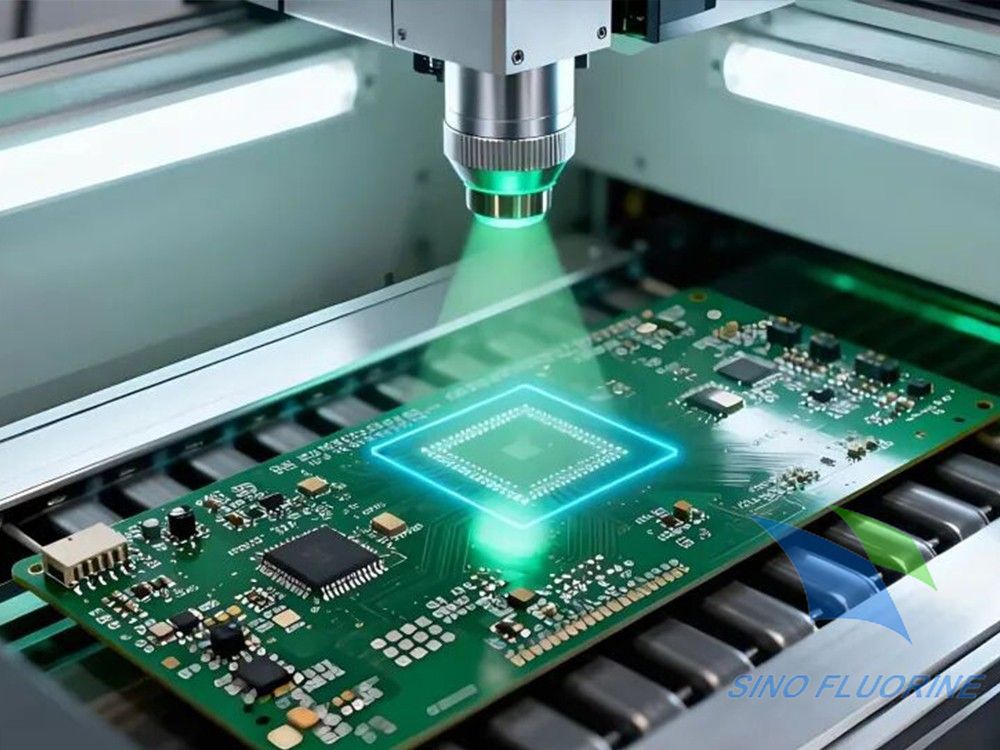

1. FR-4/玻纤电路板：最成熟的标准适配基材
FR-4玻纤环氧树脂电路板是电子行业最通用的基材，也是纳米防水涂层适配性最好的基材。其表面含有大量羟基和环氧基团，能与涂层分子发生化学反应，形成极强的界面结合力。
核心性能：附着力可达最高等级5B（百格测试无脱落），静态接触角115°-120°，耐盐雾200-500小时，双85湿热测试1000小时无异常；
膜厚控制：标准涂覆厚度1-3μm，不会影响电路板的焊接性能和元件安装；
工业案例：某国内头部TWS耳机厂商采用氟硅烷纳米涂层对主板进行防护，累计量产超过1亿台，涂层附着力合格率99.8%，售后进水返修率低于0.2%。
2. 金属基材：铜、铝、不锈钢全覆盖
金属基材是电子设备外壳和结构件的主要材料，纳米涂层能在金属表面形成一层致密的防护膜，隔绝水汽和腐蚀介质，同时不影响金属的导电和导热性能。
铜基材：PCB铜线路和电子引脚最常用，需先去除表面氧化层，预处理后附着力可达4B-5B，耐盐雾200小时以上；
铝基材：车载电子和通信设备外壳首选，阳极氧化后的铝基材表面多孔，涂层渗透后结合力更强，某车企77GHz毫米波雷达的铝制外壳采用全氟聚醚涂层，运行5年无脱落、无腐蚀；
不锈钢基材：工业传感器和医疗设备常用，表面能高，无需特殊预处理即可直接涂覆，附着力5B，耐酸碱腐蚀性能优异。
3. 工程塑料基材：ABS、PC、PA等主流塑料全覆盖
工程塑料广泛应用于消费电子外壳、结构件和连接器，纳米涂层与大多数工程塑料具有良好的相容性，能形成均匀透明的防护膜，不影响塑料的外观和机械性能。
通用工程塑料：ABS、PC、PA、PBT等，附着力4B-5B，耐摩擦1000次以上，某智能手表品牌采用氟硅烷涂层对PC外壳进行防护，实现IP68防水等级，日常使用2年无涂层脱落；
难粘工程塑料：PTFE、PE、PP等低表面能塑料，需通过等离子体预处理引入活性基团，处理后附着力可达4B，广泛应用于航空航天和医疗设备的特殊部件。
4. 陶瓷基材：高频与散热场景首选
陶瓷基材具有优异的介电性能和导热性能，广泛应用于5G通信、半导体封装和大功率电子设备。纳米涂层与陶瓷表面的羟基具有极强的结合力，且介电常数低，不会影响高频信号传输。
核心性能：附着力5B，介电损耗<0.001，28GHz毫米波信号衰减<0.1dB；
工业案例：某通信设备厂商的5G基站陶瓷天线采用全氟聚醚涂层，户外运行4年，信号性能无明显衰减，防水等级保持IP67。
二、特殊适配基材：精密电子与先进封装专属
这类基材对涂层的要求极高，不仅需要优异的防护性能，还不能影响基材的精密功能，如光学性能、机械灵敏度和电性能。只有高端纳米涂层配方才能满足这些要求。
1. 半导体晶圆与先进封装
随着半导体制程进入3nm时代，芯片的集成度越来越高，对防护的要求也越来越苛刻。纳米涂层能在晶圆表面形成超薄（<1μm）的防护膜，不影响芯片的键合和封装工艺，同时能抵御水汽和离子污染。
核心优势：膜厚均匀性±0.1μm，无针孔、无气泡，不影响电性能；
工业案例：台积电在3D IC封装工艺中采用晶圆级纳米涂层技术，将芯片的抗水汽腐蚀能力提升了3倍，封装良率提升了5个百分点。
2. MEMS微纳器件
MEMS器件具有极其脆弱的微纳结构，传统防护工艺容易导致结构损坏或性能下降。纳米涂层采用气相沉积或低压浸涂工艺，能在不产生应力的情况下，对MEMS器件进行全方位防护。
核心优势：无应力涂覆，不影响器件的灵敏度和响应速度；
工业案例：某MEMS加速度计厂商采用纳米涂层替代传统三防漆，器件的良率从85%提升至98%，使用寿命延长了2倍。
3. 光学玻璃与蓝宝石
光学玻璃和蓝宝石广泛应用于手机摄像头、车载摄像头和光学仪器，对透光性和表面光洁度要求极高。纳米涂层具有极高的透光率，同时能实现防指纹、防油污和防刮擦功能。
核心性能：可见光透光率>95%，雾度<0.5%，静态油接触角>70°；
工业案例：某手机品牌的旗舰机型摄像头镜片采用双疏纳米涂层，指纹残留量减少80%，擦拭后无痕迹，成像质量无任何影响。
4. 柔性电子基材
柔性电子是未来电子技术的发展方向，包括折叠屏、柔性传感器和可穿戴设备。纳米涂层具有优异的柔韧性和延展性，能承受数十万次弯折而不脱落、不开裂。
核心性能：10万次弯折后，接触角保持率>90%，附着力保持4B以上；
工业案例：某折叠屏手机厂商采用柔性纳米涂层对铰链电路板进行防护，实现IPX8防水等级，折叠20万次后防护性能无明显下降。
三、有限适配基材：需特殊工艺处理
这类基材本身存在表面能低、易溶胀或多孔等特性，直接涂覆纳米涂层会导致附着力差、堵塞孔隙或基材变形等问题。必须通过特殊的预处理工艺和专用配方，才能实现有效的防护。
1. 低表面能塑料（PTFE、PE、PP）
这类塑料的表面能极低，分子结构稳定，几乎没有活性基团，涂层分子无法与其形成化学键合，直接涂覆后涂层会像水一样滚落，附着力几乎为零。
解决方案：采用等离子体刻蚀技术，在基材表面引入羟基、羧基等活性基团，同时增加表面粗糙度；
处理效果：PTFE基材经等离子体处理后，涂层附着力从1B提升至4B，耐摩擦次数超过500次。
2. 多孔材料（海绵、无纺布、透气膜）
多孔材料广泛应用于防水透气膜、口罩和声学部件，要求涂层在防水的同时保持透气性。如果涂层过厚或涂覆工艺不当，会堵塞孔隙，导致透气性丧失。
解决方案：采用气相沉积工艺，控制膜厚<0.5μm，仅在孔隙内壁形成防护膜，不堵塞孔隙；
工业案例：某防水透气膜厂商采用气相沉积纳米涂层，透气量保持率>90%，同时实现IP67防水等级，广泛应用于汽车大灯和户外传感器。
3. 橡胶与弹性体
橡胶和弹性体具有良好的弹性和密封性，但大多数纳米涂层的溶剂会导致橡胶溶胀、变形或老化。同时，橡胶的表面能较低，涂层附着力较差。
解决方案：采用专用橡胶配方，使用无溶剂或低溶剂体系，同时添加附着力促进剂；
工业案例：某车载橡胶密封件厂商采用专用纳米涂层，密封件的耐老化性能提升了3倍，使用寿命从2年延长至5年。
四、不推荐使用的基材：存在不可逆损伤风险
这类基材与纳米涂层存在本质的兼容性问题，即使经过预处理，也无法获得满意的防护效果，甚至会对基材造成不可逆的损伤，因此不推荐使用。
1. 高活性金属基材（镁合金、锂合金）
镁合金和锂合金的化学活性极高，纳米涂层中的微量水分和杂质会引发电化学腐蚀，导致基材表面出现斑点、坑洞甚至穿孔。某手机品牌曾尝试在镁合金中框上直接涂覆纳米涂层，使用3个月后，超过20%的产品出现腐蚀斑点，最终不得不放弃该方案。
2. 易溶胀软质基材（聚氨酯泡沫、软质PVC）
这类基材的分子链间隙大，纳米涂层的溶剂会渗透到基材内部，导致基材溶胀、收缩或变形。聚氨酯泡沫涂覆纳米涂层后，体积会收缩30%以上，完全失去原有的弹性和隔热性能。
3. 热敏性基材（某些低温塑料、生物材料）
纳米涂层通常需要60℃左右的烘烤固化，而某些热敏性基材的耐热温度低于50℃，烘烤会导致基材变形、变色或分解。对于这类基材，需采用常温固化型纳米涂层，但防护性能会有所下降。
五、提升基材适配性的三大关键工艺
基材预处理是决定涂层附着力和防护效果的关键因素，80%以上的涂层失效都是由于预处理不合格导致的。
1. 等离子体表面预处理：目前最有效的预处理方法，通过等离子体刻蚀表面，引入活性基团，同时去除油污和氧化层。处理后，涂层附着力可提升2-3个等级，FR-4电路板的附着力从3B提升至5B。
2. 表面清洁与打磨：用无水乙醇或异丙醇彻底清洁基材表面的油污和灰尘，对于氧化严重的金属基材，用细砂纸轻轻打磨去除氧化层。清洁后，基材的表面能可提升20mN/m以上，接触角提升10°-15°。3. 底涂剂预处理：针对低表面能塑料和难粘基材，先涂一层专用底涂剂，在基材和涂层之间形成过渡层，显著提升附着力。PTFE基材经底涂剂处理后，附着力从1B提升至4B。
六、常见误区澄清
误区1：纳米涂层可以涂在任何基材上
错。纳米涂层的适配性是有限的，对于高活性金属、易溶胀基材和热敏性基材，直接涂覆会导致涂层失效或基材损坏。必须根据基材特性选择合适的配方和预处理工艺。
误区2：所有配方的基材适配性都一样
错。不同配方体系的基材适配范围存在明显差异：氟硅烷体系的适配性最广，覆盖绝大多数电子基材；全氟聚醚体系适配高端精密基材；无氟硅基体系适配环保要求高的场景。
误区3：预处理可有可无
错。预处理是保证涂层附着力的基础，即使是适配性最好的FR-4电路板，如果表面残留油污，涂层附着力也会从5B降至2B以下，使用数月后就会脱落。
总结
纳米防水涂层的基材适配性已覆盖绝大多数电子制造场景，从通用的FR-4电路板、金属和塑料，到精密的半导体晶圆、MEMS器件和光学玻璃，都能提供可靠的防护。对于低表面能塑料、多孔材料等有限适配基材，通过特殊的预处理工艺和专用配方，也能实现有效的防护。
在实际应用中，应根据基材的特性选择合适的涂层配方，并严格执行表面预处理工艺，才能充分发挥纳米防水涂层的防护价值。未来随着配方技术和预处理工艺的不断进步，纳米防水涂层的基材适配范围将进一步扩大，为更多新兴电子技术提供防护支持。
