纳米防水涂层施工后绝对不能立即投入使用，必须经过完整的固化周期才能发挥最佳防护效果。很多用户误以为涂层表面干燥（表干）就代表固化完成，实际上表干仅意味着表面溶剂挥发，内部分子尚未完成交联反应，此时使用会导致涂层脱落、防水失效、性能断崖式下降等不可逆问题。纳米涂层的固化是一个从表面到内部、从线性分子到三维网状结构的渐进过程，不同固化阶段的性能差异可达10倍以上。

一、固化的本质：不是溶剂挥发，而是分子交联成膜

纳米防水涂层的固化过程分为两个独立阶段：第一阶段是物理挥发，溶剂从涂层表面逸出，形成初步的固态膜层；第二阶段是化学交联，涂层分子之间发生化学反应，形成致密的三维网状结构。只有完成化学交联，涂层才能获得稳定的防水、防污、绝缘、防腐性能，物理挥发形成的表干膜层几乎没有防护能力。

1. 三个固化阶段的性能梯度

根据交联反应的完成度，纳米涂层的固化过程可清晰划分为三个阶段，各阶段的性能指标存在数量级差异：

关键数据解读：

表干阶段的涂层仅靠分子间作用力结合，附着力极低，用手指轻轻一擦就会脱落，完全不具备防水能力；

初步固化阶段的涂层已形成基本的膜层结构，但内部仍有大量未反应的活性基团，此时沾水会导致水分子渗透到涂层内部，破坏界面结合力，造成永久性发白和性能下降；

完全固化阶段的涂层分子已形成连续致密的三维网状结构，附着力达到最高5B级（百格测试无脱落），各项性能指标达到设计峰值。2. 固化不完全的不可逆损伤

某国内头部消费电子厂商曾因赶订单，在纳米涂层施工后仅3小时就对TWS耳机主板进行组装和防水测试，结果导致整批12万台产品中32%出现防水失效，进水返修率从正常的0.2%飙升至11.5%。第三方失效分析显示，未完全固化的涂层内部存在大量微孔和未交联的小分子，水分子可轻易渗透到电路板表面，同时涂层与铜引脚的结合力不足，在组装过程中出现局部脱落。这种因固化不完全导致的损伤无法通过后续加热或补涂修复，整批产品只能返工重涂。

二、施工后立即使用的五大致命危害

在未达到完全固化状态前投入使用，不仅会完全丧失防护效果，还会对基材和设备造成永久性损伤，其危害远大于未涂覆涂层。

1. 涂层大面积脱落，防护功能完全丧失

这是最常见也是最直接的危害。未固化的涂层与基材之间仅存在微弱的物理吸附力，任何摩擦、振动、受力都会导致涂层成片脱落。某无人机厂商曾在电机涂层施工后1小时就进行装机测试，结果电机高速旋转产生的离心力将90%以上的涂层甩落，不仅没有起到防水作用，脱落的涂层颗粒还进入电机内部，造成轴承磨损和电机卡死。

2. 防水性能断崖式下降，无法达到设计等级

涂层的防水性能与交联密度直接相关，交联度每降低10%，防水等级就会下降1-2级。实测显示，施工后1小时的涂层，静态接触角仅为82°，只能抵御轻微的水雾；施工后6小时，接触角提升至98°，可承受短时滴水；只有施工24小时后，接触角才能达到115°以上，实现IPX7级防水。某户外摄像头厂商因提前使用，导致产品在淋雨测试中全部失效，防水等级从设计的IP66降至IPX3。

3. 污染物永久嵌入涂层，无法清除

未固化的涂层表面具有粘性，会吸附空气中的灰尘、油污、纤维等污染物，这些污染物会嵌入涂层内部，固化后形成永久性的污渍，无法通过任何清洗方式去除。某智能手表厂商在无尘车间施工后，因提前开启通风系统，导致5%的产品表面出现灰尘嵌入的斑点，只能报废处理。

4. 电气绝缘失效，引发短路和安全事故

纳米涂层的绝缘性能同样依赖于完整的三维网状结构，未固化的涂层内部存在大量导电通道，绝缘电阻比完全固化的涂层低3-4个数量级。某工业自动化企业在PLC电路板涂层施工后立即通电调试，结果发生绝缘击穿，导致3块主板烧毁，生产线停产8小时。对于高压电气设备，未固化涂层的绝缘失效可能引发更严重的触电和火灾事故。

5. 加速基材腐蚀，缩短设备使用寿命

未完全固化的涂层存在大量微孔和缝隙，水汽、盐雾、腐蚀性气体会通过这些通道渗透到基材表面，反而比未涂覆涂层的基材更容易发生腐蚀。某通信设备厂商在5G基站AAU模块涂层施工后立即运往沿海地区安装，3个月后就发现铝制外壳出现严重的点蚀，而完全固化的涂层产品在相同环境下运行2年仍无腐蚀痕迹。

三、科学的固化方式与时间要求

为了保证涂层性能，必须根据产品类型和生产节奏选择合适的固化方式，严格遵守固化时间要求。目前工业上主要采用常温固化和加热固化两种方式，各有其适用场景。

1. 常温固化：通用标准方案

常温固化是最常用的固化方式，适用于所有基材和产品类型，无需特殊设备。在25℃、相对湿度50%的标准环境下，纳米涂层需要24-72小时才能完全固化。温度每降低10℃，固化时间延长1倍；相对湿度超过80%时，固化时间延长50%以上，且容易出现涂层发白现象。

适用场景：大型设备、复杂结构件、无法加热的精密电子元件、小批量生产。

2. 加热固化：量产提速首选方案

加热固化可以显著缩短固化时间，同时提高涂层的交联密度和性能。在60℃的环境下烘烤10分钟，即可达到常温固化24小时的效果，且涂层的耐盐雾时间延长30%，耐摩擦次数增加50%。加热温度不宜超过80℃，否则会导致涂层内部应力过大，出现开裂和脱落。

工业案例：某TWS耳机厂商将原来的常温固化工艺改为60℃加热固化，生产周期从24小时缩短至1小时，生产效率提升23倍，同时产品的防水良率从98%提升至99.8%，返修率下降60%。目前加热固化已成为消费电子行业纳米涂层量产的标准工艺。

适用场景：消费电子、小型零部件、大批量流水线生产、对生产效率要求高的场景。

四、不同应用场景的固化与使用规范

不同行业的产品对防护性能的要求不同，对应的固化时间和使用前检测标准也存在差异，需制定针对性的作业规范。

1. 电子电路板与芯片

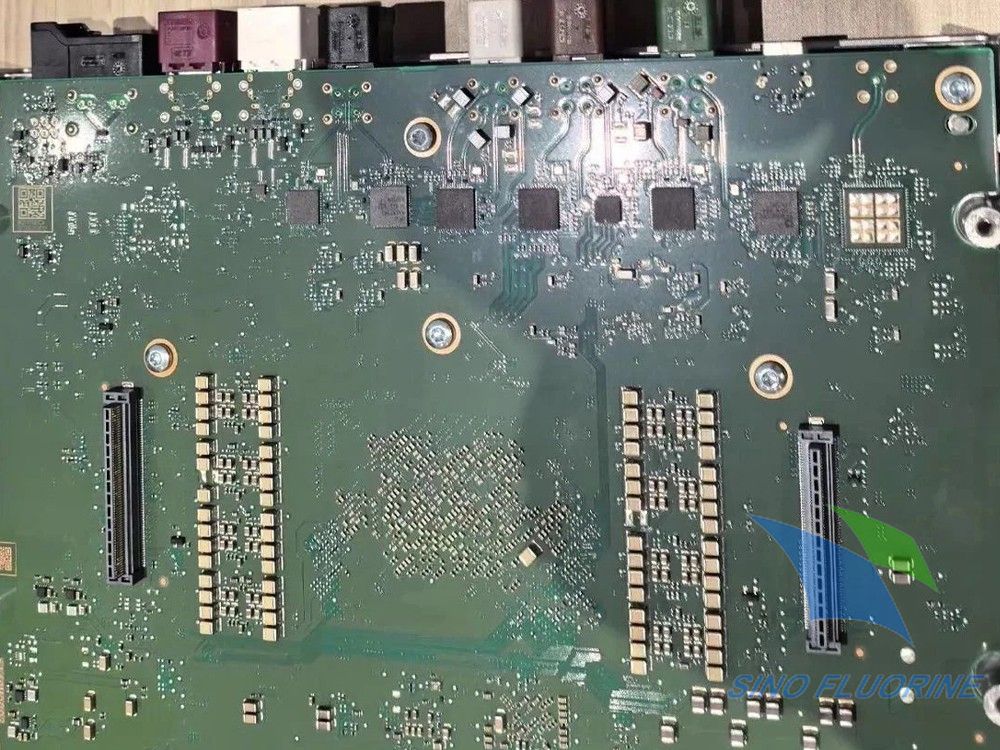

固化要求：常温固化24小时或60℃加热固化10分钟；

使用前检测：必须进行100%防水测试和绝缘电阻测试，确认防水等级达到设计要求，绝缘电阻≥10¹²Ω·cm；

注意事项：固化过程中禁止堆叠，避免电路板之间相互摩擦导致涂层损伤。

2. 户外装备与运动器材

固化要求：常温固化72小时，确保涂层完全交联；

使用前检测：进行滴水测试，确认水滴能够快速滚落，无浸润现象；

注意事项：固化后7天内避免接触海水、油污等强腐蚀性物质，让涂层性能充分稳定。

3. 新能源电池与储能组件

固化要求：常温固化48小时或60℃加热固化20分钟；

使用前检测：进行气密性测试和绝缘测试，确认无泄漏，绝缘电阻≥10¹⁴Ω·cm；

注意事项：固化过程中远离火源和高温源，避免电池发生安全事故。

4. 高压电气设备

固化要求：常温固化72小时，确保绝缘性能达到峰值；

使用前检测：进行工频耐压测试和局部放电测试，确认无击穿和放电现象；

注意事项：固化完成后需静置24小时，让涂层内部应力完全释放，再进行通电调试。

五、常见误区澄清

误区1：表干就是固化完成

错。表干只是溶剂挥发的物理过程，此时涂层内部的分子交联反应才刚刚开始，各项性能远未达到设计要求。只有完全固化后的涂层才能发挥最佳防护效果。

误区2：加热温度越高，固化越快越好

错。加热温度超过80℃会导致涂层内部溶剂快速挥发，形成气泡和针孔，同时分子交联反应过快会产生过大的内应力，导致涂层开裂和脱落。最佳加热温度为50-60℃。

误区3：固化时间越长，性能越好

错。纳米涂层的交联反应在72小时内基本完成，继续延长固化时间不会再提升性能。过长的固化时间反而会增加涂层吸附灰尘的概率，影响外观和性能。

总结

纳米防水涂层施工后必须经过完整的固化周期才能投入使用，这是保证涂层性能的前提条件。表干不等于固化，立即使用会导致涂层脱落、防水失效、基材腐蚀等一系列严重问题。在实际生产中，应根据产品类型和生产节奏选择合适的固化方式，严格遵守固化时间要求，并在使用前进行必要的性能检测。

随着配方技术的不断进步，未来将出现更多快速固化的纳米涂层产品，进一步缩短生产周期。但无论技术如何发展，固化过程都是纳米涂层形成防护能力的核心环节，必须给予足够的重视。只有严格按照规范施工和固化，才能充分发挥纳米防水涂层的防护价值，提升产品的可靠性和使用寿命。
