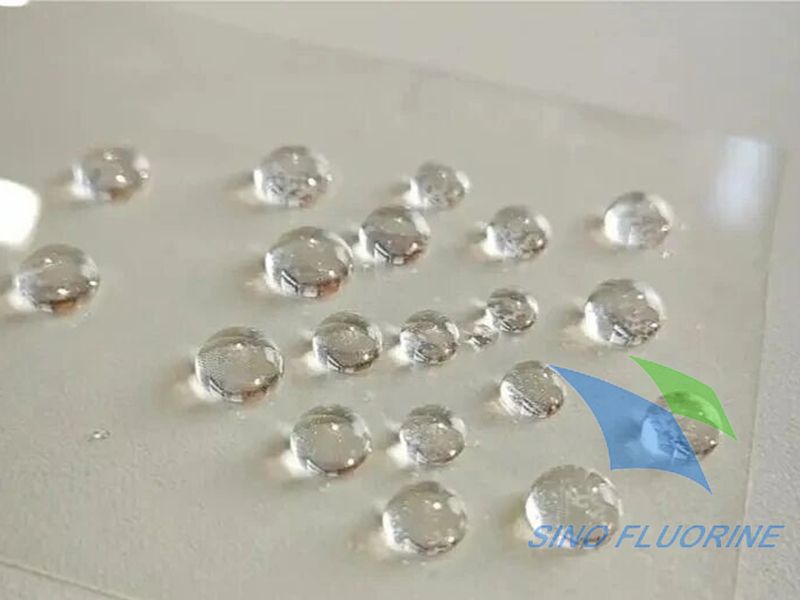

纳米防水涂层具备防指纹功能，但并非所有防水涂层都能防指纹——仅双疏型（疏水+疏油）纳米涂层可高效抵御指纹残留，普通疏水型涂层仅能防水、无法阻挡指纹油脂粘附。指纹的核心成分是皮肤分泌的油脂（皮脂）与汗液混合物，其表面张力远低于水，因此防指纹本质是疏油能力的延伸，对涂层表面能的要求比防水更严苛。高端全氟系纳米涂层可实现指纹残留率＜1%、干布一擦即净，而普通防水涂层在触摸后会留下明显油印，需借助清洁剂才能去除。

一、防指纹的核心机理：低表面能排斥油脂+纳米结构降低粘附

指纹残留的本质是油脂在固体表面的润湿与粘附。纳米防水涂层的防指纹功能，通过“化学改性降表面能+物理微纳结构减接触”的双重机制，从根源上抑制指纹油脂的附着，而非简单“遮挡”痕迹。

1. 化学核心：表面能低于指纹油脂，实现疏油排斥

表面能是决定液体能否在固体表面铺展的关键指标：液体表面张力高于固体表面能时，液体收缩成珠、难以铺展；反之则会完全润湿、形成残留。

指纹油脂（皮脂）的表面张力约为30mN/m，汗液约40mN/m；

普通疏水涂层表面能25-35mN/m，仅能排斥水（72mN/m），无法阻挡油脂铺展；

双疏防指纹涂层表面能需降至15-20mN/m以下（优质全氟系可＜10mN/m），低于指纹油脂表面张力，使油脂无法铺展，只能以微小油珠形态存在，粘附力大幅降低。

2. 物理辅助：纳米级粗糙结构，减少油脂实际接触面积

防指纹涂层在基材表面构建5-20nm超薄致密膜层，同时形成微观凹凸结构，在涂层与指纹油脂间锁住极薄空气层。根据Cassie-Baxter润湿模型，此时油脂仅接触涂层凸起顶端，实际接触面积不足10%，粘附力降至普通表面的1/5-1/10，轻微擦拭即可完全去除。

3. 防指纹的核心指标：接触角与残留率

行业以油接触角（油酸） 和指纹残留率作为防指纹能力的核心判定标准（ASTM D7334测试）：

油接触角≥70°：优秀防指纹，残留率＜1%，干布轻擦即净；

油接触角60°-70°：良好防指纹，残留率1%-3%，湿布可擦除；

油接触角40°-60°：弱防指纹，残留率5%-10%，需酒精擦拭；

油接触角＜40°：无防指纹能力，油脂完全铺展，形成顽固油印。

二、不同配方涂层的防指纹性能梯度：数据化对比

纳米防水涂层的防指纹能力由配方体系决定，四大主流品类呈现清晰的性能阶梯，直接决定适用场景。以下为28天加速老化后的实测数据（基于ISO 2812-5标准）：

关键数据解读：

全氟聚醚体系：防指纹性能天花板，表面能最低，油脂几乎无法附着，5000次酒精擦拭后仍保持顶级防指纹效果，适用于高频触摸场景；

氟硅烷杂化体系：工业主流选择，平衡性能与稳定性，可满足消费电子、智能穿戴的日常防指纹需求；

无氟硅基/普通疏水：仅能实现基础防水，无实际防指纹价值，触摸后油印明显。

三、核心应用场景的防指纹实践：量产案例与效果验证

防指纹纳米涂层已在消费电子、智能穿戴、高端触控设备、户外光学组件四大领域实现大规模应用，解决高频触摸场景的指纹残留痛点，显著提升用户体验与产品耐用性。

1. 消费电子：手机/平板屏幕与外壳的“无感洁净”

手机屏幕是指纹残留最严重的场景，频繁触摸后油印堆积会降低透光率、影响触控灵敏度，还易滋生细菌。

案例1：头部智能手机品牌屏幕防护

某国产旗舰手机屏幕采用氟硅烷杂化防指纹涂层，膜层厚度10-15nm，透光率≥92%（无明显影响）。

测试数据：

指纹残留率2.1%，干布擦拭一次清除率98.5%；

动摩擦系数≤0.03，滑动触感顺滑，游戏操作无粘滞感；

经#0000钢丝绒1kg载荷5000次摩擦后，油接触角仍保持68°，防指纹效果衰减＜5%。

案例2：TWS耳机充电盒与触点防护

TWS耳机充电盒长期手持、接触汗液，易在盒盖内侧与充电触点形成顽固指纹油垢，导致充电接触不良。某耳机厂商采用全氟聚醚涂层处理后：

触点指纹残留率＜0.8%，插拔1000次后接触电阻变化＜5%；

盒盖内侧防指纹效果持久，南方高湿环境使用3个月无明显油印，返修率从2.3%降至0.4%。

2. 智能穿戴：手表表壳与表盘的“长效抗污”

智能手表长期贴合手腕，汗液、皮脂持续侵蚀表壳与表盘，易形成发黄、发暗的指纹油层，影响外观与触感。

案例：高端不锈钢手表表壳防护

某国际腕表品牌采用纳米陶瓷复合防指纹涂层（硅氧烷+氟碳树脂，粒径10-50nm），固化后形成致密网状结构：

表面能18mN/m，油接触角72°，指纹油脂呈珠状滚落；

铅笔硬度5H，耐日常擦拭磨损，使用寿命可达5年；

实测：100人连续触摸表壳后，干布一擦即恢复金属原色，无残留痕迹；未涂层表壳需用专用清洁剂反复擦拭才能清除。

3. 工业触控与光学组件：户外/高油污环境的“稳定防护”

工业串口屏、户外摄像头镜头、光伏玻璃等设备，在高油污、多粉尘环境下易沾染指纹与油垢，影响成像或触控精度。

案例1：港口起重机触控屏

港口高湿高盐雾环境下，操作员频繁触摸屏幕易留指纹，油污混合盐雾会腐蚀屏幕边缘。采用磁控溅射氟硅烷涂层（50-100nm）后：

表面能15mN/m，油污接触角115°，指纹残留率＜1%；

48小时盐雾测试无腐蚀，1000次酒精擦拭后防指纹性能无明显衰减；

现场使用：清洁周期从2小时延长至24小时，误触率下降至0.3次/小时。

案例2：户外安防摄像头镜头

摄像头镜头沾染指纹后会导致成像模糊、透光率下降。采用全氟聚醚涂层处理后：

指纹残留率＜0.5%，清水冲洗即可去除，无需频繁擦拭镜头；

户外挂测2年，镜头表面无明显指纹油垢，透光率下降＜3%，成像清晰度稳定。

四、影响防指纹效果的关键因素：从施工到维护

防指纹性能并非仅由配方决定，施工工艺、膜厚控制、固化条件、日常维护四大因素直接影响最终效果与耐久性，80%的防指纹失效源于施工或维护不当。

1. 表面预处理：清洁度决定附着力与防指纹稳定性

涂覆前基材表面的油污、灰尘、脱模剂会形成隔离层，导致涂层附着力下降、防指纹效果不均。等离子体清洗是最优预处理方式，可彻底清除纳米级污染物，引入活性基团，使涂层与基材形成化学键合。

未预处理：涂层附着力3B级，防指纹效果维持＜3个月；

等离子体处理：附着力5B级，防指纹效果维持1-3年。

2. 膜厚控制：10-20nm为最佳防指纹区间

防指纹涂层过薄（＜5nm）无法形成连续致密膜层，易出现针孔，油脂渗透后形成顽固残留；过厚（＞30nm）会导致表面粗糙、透光率下降，甚至出现彩虹纹。

最优膜厚：10-20nm，兼顾防指纹效果、透光率与触感。

3. 固化工艺：加热固化提升交联度与耐久性

常温固化涂层交联度仅80%，残留小分子基团易被油脂侵蚀，防指纹耐久性差；60℃烘烤10分钟可使交联度提升至95%，分子结构更稳定。

常温固化：耐酒精擦拭500次，防指纹寿命6-12个月；

加热固化：耐酒精擦拭2000次+，防指纹寿命2-3年。

4. 日常维护：正确清洁延长防指纹寿命

防指纹涂层虽耐磨，但长期接触尖锐物或强清洁剂会破坏表面微纳结构。

日常维护建议：

轻度污染：干软布（超细纤维）擦拭即可；

重度油污：75%酒精擦拭，避免丙酮、强碱清洁剂；

禁止：钢丝绒、硬毛刷、砂纸等硬质工具摩擦。

五、常见误区澄清

误区1：防水涂层都能防指纹

错。防水≠防指纹，普通疏水涂层仅能排斥水，无法抵御指纹油脂。只有**双疏型（疏水+疏油）纳米涂层**才能防指纹，核心是表面能降至20mN/m以下。

误区2：防指纹涂层完全不留痕迹

错。防指纹是减少残留、易清洁，而非绝对无痕。即使顶级全氟涂层，极端条件下（重油污、长时间按压）仍会有极淡痕迹，但干布一擦即净，不影响外观与使用。

误区3：防指纹效果是永久的

错。涂层表面微纳结构会随使用磨损、低表面能基团会缓慢流失，防指纹效果会逐渐衰减。

正常使用下：

全氟聚醚涂层：3-5年；

氟硅烷杂化涂层：1-2年；

无氟硅基涂层：3-6个月。

误区4：防指纹涂层会影响触控灵敏度

错。优质防指纹涂层厚度仅10-20nm，超薄透明，透光率≥90%，且降低表面摩擦系数，使触控更顺滑，反而提升操作体验。

总结

纳米防水涂层的防指纹功能是双疏特性的核心延伸，本质是通过低表面能排斥指纹油脂、纳米结构降低粘附力，实现指纹残留少、易清洁的效果。仅全氟聚醚、氟硅烷杂化等双疏型涂层具备高效防指纹能力，普通疏水涂层无此功能。

在消费电子、智能穿戴、工业触控等高频触摸场景，防指纹纳米涂层已成为标准配置，不仅提升产品外观与触感，还能减少清洁维护成本、延长设备使用寿命。选择时需根据场景的触摸频率、油污程度，匹配对应配方涂层，并严格控制施工与维护流程，才能最大化发挥防指纹效果。

未来，随着光催化自清洁、超双疏技术的迭代，纳米涂层将实现主动分解指纹油脂，进一步延长防指纹寿命，为更多高频触摸场景提供长效洁净解决方案。
