纳米防水涂层的固化过程是分子从分散状态到形成连续三维网络的核心环节，直接决定了涂层的附着力、致密性、耐候性和防护寿命，也是影响电子制造产能和良率的关键因素。不同的固化方式本质上是通过不同的能量输入形式触发分子交联反应，形成了各具特色的技术路线。行业内主流的固化方式可分为**热固化型、UV光固化型、常温自固化型和气相沉积固化型**四大类，每一类都对应着特定的工艺条件、性能特点和应用场景。从消费电子的高速量产到车载电子的极端可靠性要求，从柔性电子的无热损伤需求到精密元器件的360°无死角防护，不同固化方式的技术优势互补，共同构建了电子行业完整的纳米防护体系。

一、热固化型：最成熟的工业级高可靠性固化技术

热固化是电子行业应用历史最久、技术最成熟的固化方式，通过外部加热提供能量，触发涂层分子间的交联反应，形成致密的三维网络结构。其核心优势是交联度高、附着力强、性能稳定，是对可靠性要求极高的工业场景的首选方案。

1. 固化原理与反应机制

热固化过程分为两个阶段：首先是溶剂的快速挥发，形成初步的凝胶膜；然后是温度升高到反应阈值后，分子链上的活性官能团发生化学键合，逐步形成连续的交联网络。整个过程遵循阿伦尼乌斯方程，反应速率随温度升高呈指数增长，温度每升高10℃，固化速度约加快1倍。

2. 典型工艺与参数控制

热固化通常采用热风循环烘箱或隧道炉进行，工艺参数的精准控制直接影响涂层质量：

固化温度：分为低温（60-80℃）、中温（80-120℃）和高温（120-150℃）三个区间，电子行业最常用的是80-120℃；

固化时间：30-60分钟，具体取决于涂层厚度和温度，厚度每增加1μm，固化时间需延长2-3分钟；

升温速率：控制在2-5℃/min，避免升温过快导致溶剂急剧挥发产生针孔和气泡；

冷却速率：自然冷却至室温，防止骤冷产生内应力导致涂层开裂。

3. 核心性能特点

高交联度：交联度可达90%-98%，涂层致密度高，水汽透过率可低至0.5g/(m²·24h)；

优异的附着力：与金属、塑料、陶瓷等多种基材的附着力等级可达5B（ASTM D3359标准）；

良好的耐温性：长期使用温度可达150℃，短期耐受温度可达200℃；

无阴影效应：热量通过对流和传导均匀传递，复杂结构的各个部位都能充分固化。

4. 工业应用案例

车载BMS电池管理系统：特斯拉在其车载BMS主板上采用热固化氟硅纳米涂层，固化条件为120℃/30分钟。该涂层交联度达95%以上，经过1000次-40℃至125℃高低温循环后，附着力仍保持5B，绝缘电阻稳定在10¹²Ω以上，顺利通过AEC-Q100车规级认证。

光伏组件背板防护：西北某100MW光伏电站采用热固化全氟聚醚纳米涂层处理光伏玻璃背板，固化条件为100℃/45分钟。该涂层在沙漠高温环境下连续运行5年，接触角仅从158°降至142°，自清洁效果稳定，组件年发电量衰减仅为3.2%。

5. 局限性

能耗较高：需要持续加热，能源消耗是UV固化的3-5倍；

生产周期长：单批次固化需要30-60分钟，产能低于UV固化；

不适合热敏元件：高温可能导致塑料变形、电池鼓包或电子元器件性能衰减。

二、UV光固化型：高速量产的首选绿色固化技术

UV光固化是利用特定波长的紫外线照射，引发光活性分子发生快速聚合反应的固化技术。其最大优势是固化速度极快，通常几秒到几十秒即可完成固化，生产效率是热固化的10倍以上，且零VOC排放，是消费电子大规模量产的主流技术路线。

1. 固化原理与反应机制

UV固化体系中含有光引发剂，在365nm或395nm波长的紫外线照射下，光引发剂吸收光子能量分解为自由基或阳离子，进而引发树脂分子的链式聚合反应，瞬间形成三维交联网络。整个过程无需溶剂挥发，固化后几乎无残留。

2. 典型工艺与参数控制

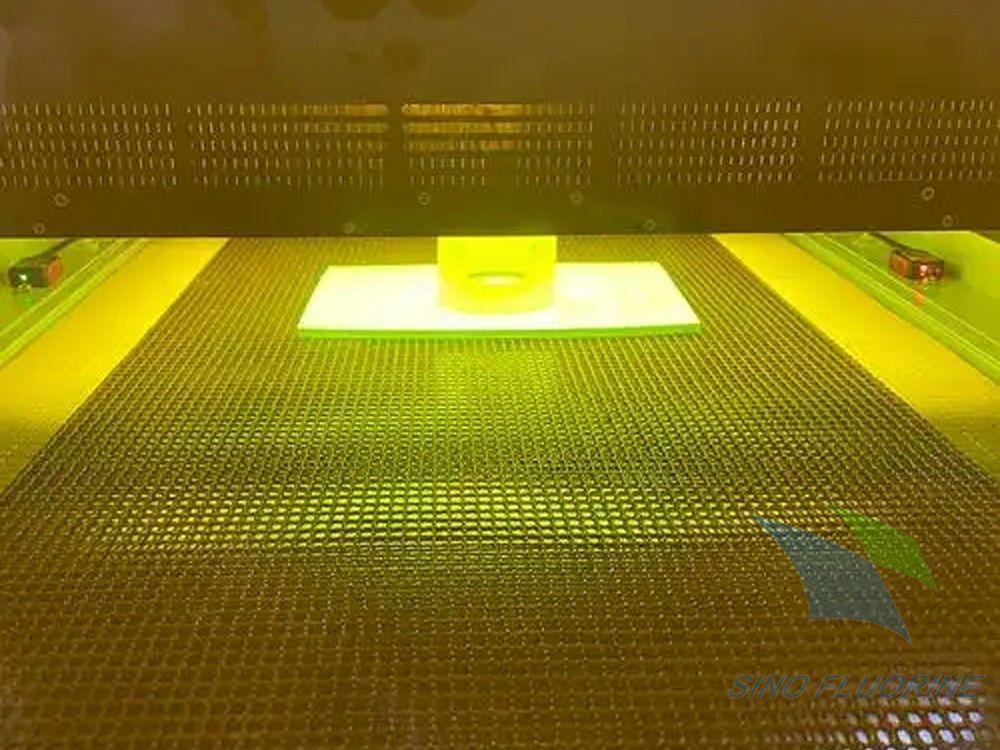

UV固化通常采用传送带式UV固化炉，关键工艺参数包括：

紫外线波长：主流为365nm（高压汞灯）和395nm（LED灯），LED灯具有能耗低、寿命长、无热辐射等优势；

辐照强度：500-3000mW/cm²，强度过低会导致固化不完全，过高则会引起涂层黄变；

固化时间：3-30秒，具体取决于涂层厚度和辐照强度；

照射距离：10-20cm，保证辐照均匀性。

3. 核心性能特点

极速固化：3秒即可表干，30秒完全固化，单条生产线每小时可处理10000片以上PCB板；

零VOC排放：无溶剂挥发，符合欧盟RoHS、REACH等环保法规；

低温固化：基材表面温升不超过5℃，对大多数电子元器件无热损伤；

涂层性能优异：硬度可达3H以上，耐磨性和耐化学性良好。

4. 工业应用案例

TWS耳机主板防护：某国内头部TWS耳机厂商采用UV固化纳米涂层处理主板，固化时间仅为10秒，产能比传统热固化工艺提升5倍以上。该涂层厚度控制在1-2μm，不影响连接器的电气接触，产品IPX7防水测试通过率达99.8%，因进水导致的返修率从12%降至0.3%。

智能手机外壳防护：苹果iPhone系列手机的金属中框采用UV固化超疏水纳米涂层，固化时间15秒。该涂层具有优异的防指纹和防污性能，水滴接触角达155°，滚动角小于5°，日常使用中不易沾染油污和指纹。

5. 局限性与解决方案

阴影效应：紫外线无法穿透不透明物体，BGA芯片底部、连接器针脚等阴影区域难以固化。解决方案是采用多面UV照射系统或旋转夹具，确保各个角度都能接收到足够的紫外线；

深层固化不足：对于厚度超过5μm的涂层，底层难以接收到足够的紫外线，导致固化不完全。解决方案是采用UV-热双重固化技术，先通过UV快速表干，再通过低温热固化完成深层交联。

三、常温自固化型：热敏元件与柔性电子的专属方案

常温自固化是指在室温条件下，无需额外加热或光照，依靠涂层分子与空气中的微量水分或氧气发生反应，或通过溶剂挥发实现固化的技术。其最大优势是无热损伤、工艺简单，特别适合对温度敏感的电子元器件和柔性基材。

1. 固化原理与反应机制

常温自固化主要分为两种机制：

湿气固化：涂层分子中的活性官能团与空气中的水分子发生缩合反应，形成交联网络；

溶剂挥发固化：依靠溶剂的自然挥发，使涂层分子相互聚集形成连续膜层，同时伴随轻微的分子间交联。

2. 典型工艺与参数控制

常温自固化工艺极其简单，无需复杂的固化设备：

表干时间：3-10分钟，涂层表面不再粘手；

完全固化时间：12-24小时，达到最佳防护性能；

环境要求：温度20-25℃，相对湿度40%-60%，湿度过高会导致涂层表面发白，过低则会延长固化时间。

3. 核心性能特点

无热损伤：全程室温固化，不会对热敏元件、柔性基材或电池造成任何损伤；

工艺灵活：可采用浸泡、喷涂、刷涂等多种涂覆方式，适合小批量多品种生产；

良好的柔韧性：涂层断裂伸长率可达200%以上，能够适应柔性基材的弯曲和变形；

渗透能力强：可渗透到1μm级的微小缝隙中，实现360°无死角防护。

4. 工业应用案例

柔性OLED屏幕防护：某国内柔性屏厂商采用常温自固化纳米涂层处理折叠屏的边缘电路，固化过程无热输入，不会损伤敏感的OLED材料。该涂层具有优异的柔韧性，可承受10万次以上的折叠而不出现裂纹，有效防止水汽从屏幕边缘渗入。

锂电池保护板防护：某新能源企业采用常温自固化纳米涂层处理锂电池保护板，避免了高温固化可能导致的电池鼓包风险。该涂层绝缘电阻达10¹⁴Ω·cm，能够有效防止电池短路和漏液，经过1000次充放电循环后，防护性能无明显衰减。

5. 局限性

固化速度慢：完全固化需要12-24小时，生产周期长，不适合大规模量产；

交联度较低：通常为70%-85%，耐温性和耐化学性略低于热固化和UV固化涂层；

受环境影响大：温度和湿度的变化会显著影响固化速度和涂层质量。

四、气相沉积固化型：复杂三维结构的完美防护方案

气相沉积固化是在真空环境下，将涂层材料汽化为气态分子，然后在基材表面沉积并发生聚合反应，形成超薄均匀的纳米涂层。其最大优势是能够实现复杂三维结构的100%全覆盖，无任何防护死角，是精密电子元器件防护的最高端技术。

1. 固化原理与技术分类

气相沉积固化主要分为两大类：

化学气相沉积（CVD）：将气态前驱体引入反应室，在加热或等离子体激发下发生化学反应，在基材表面沉积形成涂层；

物理气相沉积（PVD）：通过蒸发、溅射等物理方式将固体材料转化为气态原子或分子，然后在基材表面沉积形成涂层。

2. 典型工艺与参数控制

气相沉积工艺在真空腔室内进行，关键参数包括：

真空度：0.1-1Pa，保证气态分子的平均自由程足够长；

沉积温度：80-150℃，远低于传统热固化温度；

沉积时间：10-60分钟，可精确控制涂层厚度；

膜厚精度：±0.5nm，能够实现原子级别的厚度控制。

3. 核心性能特点

100%覆盖率：气相分子能够渗透到任何微小缝隙和隐蔽区域，包括BGA芯片底部、连接器针脚根部等传统液相法无法到达的地方；

超薄均匀：涂层厚度通常为10nm-2μm，厚度偏差小于5%，不影响元器件的尺寸精度和电气性能；

致密度极高：孔隙率小于0.1%，水汽透过率可低至0.1g/(m²·24h)以下；

附着力极强：涂层与基材之间形成化学键合，剪切强度大于10MPa，不易脱落。

4. 工业应用案例

苹果iPhone充电接口防护：苹果在iPhone 15系列手机的充电接口和摄像头镜片上采用PECVD气相沉积纳米涂层。该涂层厚度仅为100nm，完全不影响接口的插拔和光学性能，能够有效防止汗水、雨水和油污的侵蚀，使用寿命比传统涂层延长3倍以上。

半导体封装测试：某半导体厂商采用CVD气相沉积涂层处理芯片封装引脚，涂层能够完全覆盖引脚的所有表面，包括引脚之间的微小间隙。该涂层具有优异的绝缘性能和耐腐蚀性，能够有效防止芯片在测试和使用过程中发生短路和腐蚀。

5. 局限性

设备投资大：气相沉积设备结构复杂，初期投资较高；

批次式生产：单批次生产时间较长，产能低于液相法；

对基材清洁度要求高：基材表面的任何污染物都会影响涂层的附着力和质量。

五、不同固化方式的综合对比与选型指南

为了更清晰地展示各类固化方式的差异，下表从多个维度进行了全面对比：

工业选型核心原则

1. 根据基材耐温性选择：耐高温基材优先选择热固化，热敏基材选择常温自固化或气相沉积；

2. 根据结构复杂度选择：简单平面结构选择UV固化，复杂三维结构选择气相沉积；

3. 根据产能要求选择：大规模量产选择UV固化，小批量多品种选择常温自固化；

4. 根据性能要求选择：高可靠性要求选择热固化或气相沉积，一般防护要求选择UV固化。

六、新兴固化技术与发展趋势

随着电子技术的不断发展，纳米防水涂层的固化技术也在不断创新，复合固化技术成为未来的发展方向。

1. UV-热双重固化

UV-热双重固化结合了UV固化的快速和热固化的深层交联优势，先通过UV照射实现快速表干和表层固化，再通过低温热固化完成深层交联。这种技术能够有效解决UV固化的深层固化不足问题，使涂层的凝胶含量从单一UV固化的85%提升至95%以上，同时保持了较高的生产效率。目前，该技术已在车载摄像头模组和5G基站天线罩防护中得到应用。

2. 电子束固化

电子束固化利用高能电子束引发聚合反应，无需光引发剂，能够穿透不透明材料，彻底解决了UV固化的阴影效应问题。其固化速度极快，通常1-2秒即可完成固化，且涂层性能优异，耐候性和耐化学性优于UV固化。目前，该技术正在航空航天和军工电子领域进行试点应用。

七、常见误区澄清

误区1：固化速度越快越好

错。固化速度过快会导致溶剂来不及挥发，在涂层内部形成针孔和气泡，同时会产生较大的内应力，导致涂层容易开裂脱落。例如，UV固化时间从10秒缩短至3秒，涂层的内应力会增加3倍以上，高低温循环后的开裂率从3%升至30%。

误区2：热固化性能一定比UV固化好

错。随着配方技术的进步，高端UV固化涂层的性能已经接近甚至超过热固化涂层。例如，某进口UV固化氟硅涂层的交联度可达92%，长期使用温度可达150℃，耐盐雾时间超过1000小时，完全满足车规级要求。

误区3：气相固化只适合小批量生产

错。随着设备技术的进步，连续式气相沉积生产线已经实现商业化，产能可达每小时数千片，能够满足大规模量产的需求。例如，某手机厂商已经采用连续式PECVD生产线处理手机外壳，日产能超过10万件。

总结

纳米防水涂层的固化方式是决定其性能和应用场景的核心因素。热固化型以高可靠性见长，适合车载、光伏等工业场景；UV光固化型以高速量产和绿色环保为优势，是消费电子的首选；常温自固化型以无热损伤和工艺灵活为特色，适合热敏元件和柔性电子；气相沉积固化型以极致的覆盖率和均匀性为核心，是精密电子元器件的最高端防护方案。

未来，随着电子设备向更精密、更复杂、更可靠的方向发展，复合固化技术将成为行业主流，通过结合不同固化方式的优势，实现涂层性能的全面提升。同时，绿色环保的固化工艺也将得到更广泛的应用，推动电子制造行业向可持续发展方向转型。
