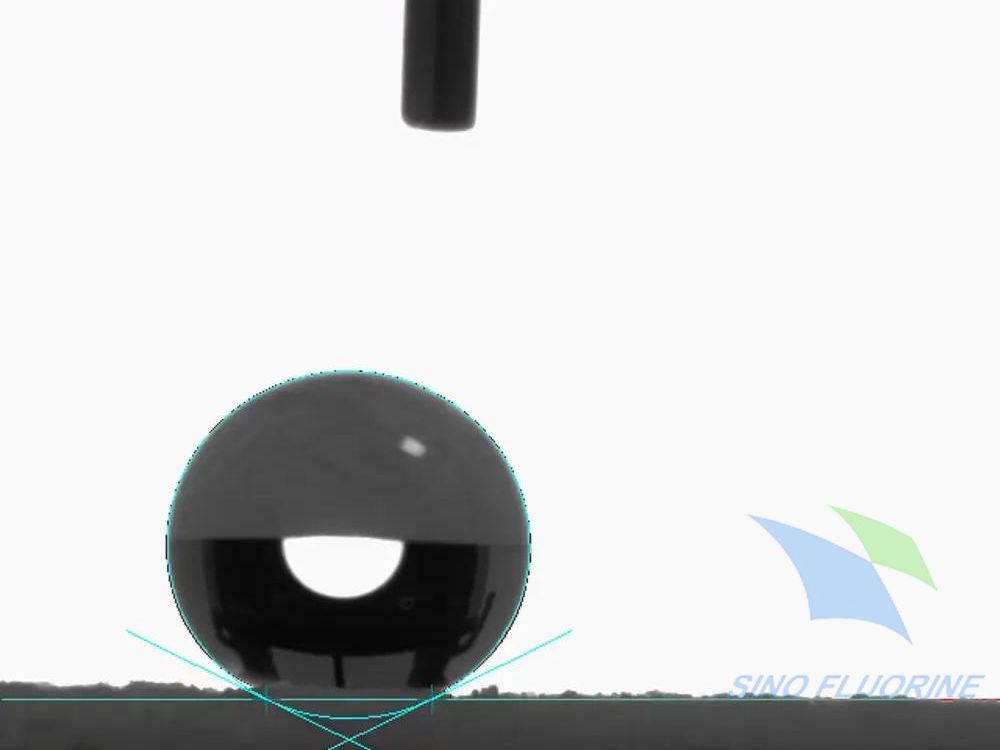

纳米防水涂层的行业长期存在一个致命误区：将静态水接触角作为衡量防水性能的唯一标准。但全球电子制造业的失效统计数据显示：约70%的纳米涂层后期防水失效，并非因为接触角下降，而是涂层致密性不足导致的水汽渗透。很多初期接触角高达150°以上的“超疏水”涂层，在使用3-6个月后会出现隐蔽性进水——外观无任何异常，但内部电路板已经发生电化学腐蚀，最终导致设备短路报废。

事实上，致密性才是决定纳米防水涂层长期防护寿命的核心参数。它直接决定了涂层阻挡液态水、水汽和腐蚀性离子渗透的能力，是区分“临时防水”和“工业级长效防水”的本质标志。

一、致密性的量化定义：不止是“没有针孔”

纳米防水涂层的致密性是一个多维度的综合指标，不能简单等同于“表面无针孔”。它描述的是涂层内部三维网络的完整程度，通过四个核心参数进行量化评估：

行业通用的失效阈值是：当涂层的孔隙率超过1%，或平均孔径大于3nm时，水分子团可以通过毛细作用渗透到涂层内部，即使表面接触角仍保持在120°以上，也会逐渐失去防水能力。

二、致密性对防水效果的四大核心影响

致密性从根本上决定了涂层的防护边界，其影响贯穿从短期液态水阻挡到长期耐湿热腐蚀的全生命周期。

1. 短期防水能力：决定防水等级的上限

致密性直接决定了涂层能够承受的水压和浸泡时间，是IPX7/IPX8防水等级的核心保障。当涂层存在大于3nm的连通孔隙时，液态水会在压力作用下快速渗透到基材表面，导致防水失效。

量化对比测试：第三方实验室在相同条件下制备了三种不同致密性的氟硅纳米涂层，进行IPX7防水测试（1米水深浸泡30分钟），结果如下：

高致密涂层（孔隙率0.2%，平均孔径1.5nm）：100%样品通过测试，浸泡后绝缘电阻保持在10¹²Ω以上；

中致密涂层（孔隙率1.2%，平均孔径3.2nm）：35%样品进水，绝缘电阻下降至10⁸Ω以下；

低致密涂层（孔隙率5.3%，平均孔径8.7nm）：100%样品进水，浸泡5分钟后即出现短路。

工业案例：某TWS耳机厂商早期采用喷涂工艺制备的纳米涂层，由于雾化颗粒不均匀，涂层存在大量微米级针孔，孔隙率达4.8%。产品下线时IPX7测试通过率仅为62%，大量产品在出厂抽检中被判定为不合格。改为浸泡工艺并优化固化参数后，涂层孔隙率降至0.3%，IPX7测试通过率提升至99.8%。

2. 长期耐湿热性能：决定防护寿命的核心

对于电子设备而言，水汽渗透是比液态水渗透更隐蔽也更致命的威胁。即使设备没有被水浸泡，空气中的水汽也会通过涂层的微小孔隙缓慢扩散到内部，在温度变化时凝结成液态水，引发电化学腐蚀。致密性不足的涂层，初期防水测试可能合格，但在长期湿热环境下会逐渐失效。

双85加速老化测试数据（85℃/85%RH环境）：

工业案例：某车载电子供应商为国内车企提供车身控制器（BCM），初期采用的纳米涂层孔隙率为1.8%。产品在南方湿热地区运行18个月后，出现批量进水腐蚀故障，故障率高达12%。更换为孔隙率0.15%的高致密涂层后，经过1000小时双85测试，绝缘电阻仍保持在10¹¹Ω以上，实际运行故障率降至0.3%以下，满足汽车行业15年/20万公里的使用寿命要求。

3. 防腐蚀能力：隔绝腐蚀性离子的屏障

电子设备经常接触汗液、雨水、盐雾等含有腐蚀性离子的介质。这些离子的直径远大于水分子（氯离子直径约0.36nm），但如果涂层存在连通孔隙，它们会随着水汽一起渗透到基材表面，加速金属的电化学腐蚀。致密性越好，对腐蚀性离子的阻挡能力越强。

中性盐雾测试对比（5%NaCl溶液，35℃）：

高致密涂层（孔隙率0.1%）：铜基材无红锈时间≥2000小时；

中致密涂层（孔隙率0.8%）：铜基材无红锈时间≥500小时；

低致密涂层（孔隙率3.0%）：铜基材无红锈时间≤100小时。

工业案例：华为5G基站射频模块长期暴露在户外环境中，沿海地区的盐雾腐蚀是主要失效原因。早期采用的涂层孔隙率为1.2%，在沿海地区运行2年后，模块内部的铜质引脚出现明显腐蚀，故障率达8%。改进为高致密全氟聚醚涂层后，孔隙率降至0.08%，盐雾测试时间达到3000小时以上，沿海地区运行5年的故障率降至1%以下。

4. 电气绝缘稳定性：防止漏电和电化学腐蚀

纳米防水涂层不仅要阻挡水和离子的渗透，还要保持良好的电气绝缘性能。致密性不足的涂层，水汽和离子渗透后会在涂层内部形成导电通道，导致绝缘电阻下降，引发漏电、短路和电化学腐蚀。

测试显示，当涂层的孔隙率超过1%时，在85℃/85%RH环境下运行500小时后，绝缘电阻会下降3个数量级以上，从10¹²Ω降至10⁹Ω以下，存在严重的漏电风险。而孔隙率低于0.5%的高致密涂层，绝缘电阻下降幅度不超过1个数量级，始终保持在安全范围内。

三、影响涂层致密性的三大工业因素

纳米涂层的致密性并非由单一因素决定，而是配方设计、固化工艺和涂覆方式三者协同作用的结果。

1. 配方设计：决定致密性的基础

涂层的交联度是影响致密性的最核心因素。交联度越高，分子链之间的连接越紧密，形成的三维网络越完整，孔隙率越低。通过优化交联剂含量、官能团数量和反应活性，可以将涂层的交联度从70%提升至95%以上，孔隙率从5%降至0.1%以下。

此外，填料的种类和添加量也会影响致密性。过量的无机填料会在涂层内部形成团聚，产生大量界面孔隙，降低致密性。因此，高致密涂层通常采用无填料或低填料配方。

2. 固化工艺：调控致密性的关键

固化工艺直接决定了涂层的交联反应程度和溶剂挥发速率，是工业生产中调控致密性的最主要手段。

固化温度：温度过低会导致交联反应不完全，残留大量未反应的单体和溶剂，形成孔隙；温度过高会导致溶剂快速挥发，在涂层内部形成针孔和气泡。电子级涂层的最佳固化温度通常为80-120℃。

固化时间：固化时间不足会导致交联度低，孔隙率高；固化时间过长则会增加能耗，降低生产效率。

升温速率：缓慢升温可以让溶剂均匀挥发，避免产生针孔。升温速率超过5℃/min时，涂层内部的孔隙率会显著增加。

量化数据：某氟硅涂层在120℃下固化30分钟，交联度为92%，孔隙率为0.3%；固化时间缩短至10分钟，交联度降至75%，孔隙率升至2.8%。

3. 涂覆方式：决定涂层均匀性和缺陷率

不同的涂覆方式会导致涂层的均匀性和缺陷率存在显著差异，进而影响致密性：

气相沉积法（PECVD/ALD）：在真空环境下沉积，涂层均匀性极佳，孔隙率可低至0.01%，是目前最致密的涂覆方式；

浸泡法：涂层均匀性好，缺陷率低，孔隙率通常在0.1%-0.5%之间，适合大规模量产；

喷涂法：雾化颗粒不均匀，容易产生针孔和流挂，孔隙率通常在1%-5%之间，致密性较差；

刷涂法：涂层厚度不均，缺陷率高，孔隙率通常在5%以上，仅适合小批量修补。

四、常见误区澄清

误区1：接触角越高，防水效果越好

错。接触角仅反映涂层表面的疏水性能，与内部致密性无关。很多喷涂制备的超疏水涂层，表面接触角高达155°，但内部存在大量连通孔隙，水汽透过率超过10g/(m²·24h)，长期防水性能远不如接触角120°但致密性好的浸泡涂层。

误区2：涂层越厚，致密性越好

错。涂层厚度与致密性没有必然联系。过厚的涂层在固化时，内部溶剂难以挥发，反而会形成更多的针孔和气泡，导致孔隙率升高。测试显示，当涂层厚度从1μm增加到5μm时，孔隙率从0.3%升至2.1%，防水性能反而下降。电子应用中，1-3μm是兼顾致密性和防护性能的最佳厚度区间。

误区3：气相沉积的涂层一定比液相的致密

错。气相沉积的致密性高度依赖工艺参数。如果沉积温度过低、功率不足或真空度不够，会导致涂层生长不均匀，产生大量针孔和缺陷，孔隙率甚至可能超过液相浸泡涂层。只有严格控制工艺参数的气相沉积涂层，才能达到极高的致密性。

五、总结与未来趋势

纳米防水涂层的致密性是决定其防水效果和使用寿命的核心参数，其重要性远超表面接触角。高致密性涂层能够同时阻挡液态水、水汽和腐蚀性离子的渗透，实现从短期防水到长期耐湿热腐蚀的全面防护。

在工业生产中，通过优化配方设计提高交联度、严格控制固化工艺、选择合适的涂覆方式，可以将涂层的孔隙率降至0.1%以下，满足车载、通信等高可靠性场景的要求。未来，随着原子层沉积（ALD）技术的成熟和成本下降，纳米防水涂层的致密性将进一步提升，孔隙率有望降至0.001%以下，实现真正的“分子级阻挡”，为电子设备提供更长寿命、更可靠的防护。
