在电子信息产业与高端制造业加速升级的今天，纳米防水涂层已成为保障精密设备可靠性的核心基础材料，能在不改变基材物理形态的前提下赋予其防水、防潮、防腐蚀、绝缘等关键性能，广泛应用于消费电子、半导体制造、5G通信、工业控制和汽车电子等领域。据行业研究机构数据，2026年全球纳米涂层市场规模将突破520亿美元，年复合增长率保持在12%以上，其中电子级纳米防水涂层占比超过35%。
纳米防水涂层的最终性能不仅取决于配方设计，更取决于固化过程的精准控制。固化是涂层从液态分散体系转变为固态三维网络结构的核心环节，直接决定附着力、致密性、耐候性与防护寿命。行业统计显示，约40%的纳米涂层失效问题源于固化工艺不当：固化不足会导致表面发粘、硬度低、附着力差，使用中易起泡脱落；固化过度则会产生大量内应力，引发开裂分层，同时可能损伤热敏电子元器件。
在影响固化速度的众多因素中，涂层厚度是最核心、最易被忽视的变量。行业内普遍存在"涂层越厚，防护效果越好"的误区，许多企业盲目增加厚度以追求更高防护等级，结果导致固化时间大幅延长、生产效率下降、产品良率降低。事实上，涂层厚度与固化速度之间存在复杂的非线性关系，不同厚度的涂层在溶剂挥发速率、能量传递效率、交联反应动力学等方面存在显著差异。深入解析厚度对固化速度的影响机制，建立厚度与固化工艺参数的量化关系，对于优化生产流程、提升产品质量、降低失效风险至关重要。
一、厚度影响固化速度的核心机制
纳米防水涂层的固化是一个涉及溶剂挥发、能量传递和化学反应的复杂物理化学过程。涂层厚度通过改变传质阻力、能量衰减程度和分子运动空间，从根本上影响固化反应的速率和均匀性。这种影响不是简单的线性关系，当厚度超过临界值后，固化速度会急剧下降。
1.1 溶剂挥发的传质阻力效应
对于大多数溶剂型纳米防水涂层，固化的第一个阶段是溶剂挥发。溶剂从涂层内部向表面扩散，再蒸发到空气中，其速率主要取决于扩散阻力和表面蒸发速率。涂层厚度增加会显著延长溶剂的扩散路径，增大传质阻力，延缓挥发过程。
根据菲克扩散定律，溶剂扩散通量与扩散路径长度成反比。实验数据表明，纳米防水涂层的干燥时间与厚度的平方近似成正比：当厚度从1μm增加到5μm时，完全干燥时间从5分钟延长至125分钟，增加了25倍。当厚度超过5μm时，表层溶剂会快速挥发形成致密凝胶膜，阻挡内部溶剂逸出，导致"假干"现象。残留溶剂会在涂层内部形成微小气泡和针孔，降低致密性和附着力。数据显示，残留溶剂超过5%时，涂层附着力下降30%以上，耐盐雾性能降低50%，后续使用中易出现起泡脱落问题。某智能手机厂商早期因烘干温度设置过低，涂层残留溶剂达7%，在85℃/85%RH湿热测试中出现大面积起泡，产品返修率高达8%。
此外，涂层中的纳米粒子也会阻碍溶剂扩散。当二氧化硅纳米粒子含量超过20%时，纳米颗粒会形成致密堆积结构，进一步延长溶剂挥发时间50%以上。这一阶段的核心控制目标是实现溶剂均匀平稳挥发，行业通常采用梯度升温方式，先在较低温度下使大部分溶剂缓慢挥发，再升高温度促进残留溶剂逸出。
1.2 能量传递的衰减效应
对于需要外部能量输入的固化技术（如UV光固化、热固化），能量在涂层内部的传递效率直接决定固化反应速率。涂层厚度增加会导致能量在传递过程中发生衰减，使得涂层深层获得的能量不足，延缓深层固化速度。
在UV光固化体系中，紫外线在穿透涂层时会被光引发剂、树脂和纳米粒子吸收散射，光强随深度增加呈指数衰减。对于大多数电子级纳米防水涂层，紫外线的有效穿透深度约为3-5μm。当厚度超过5μm时，深层光强会衰减到表面光强的10%以下，无法满足光引发剂分解所需的能量阈值，导致深层固化不完全。实验显示，相同辐照强度下，厚度1μm的涂层表面和深层交联度差异小于5%；而厚度10μm的涂层，表面交联度可达95%，深层仅为60%左右。这种交联度不均匀会导致涂层内部产生内应力，温度变化时易出现开裂分层。
在热固化体系中，热量主要通过热传导从表面传递到内部。涂层厚度增加会导致热传导滞后，使得内部温度低于表面温度，延缓深层交联反应。实验显示，当厚度从2μm增加到10μm时，涂层中心达到固化温度所需的时间从2分钟延长至15分钟。如果固化时间不足，涂层深层会出现固化不完全的问题，影响整体性能。
1.3 交联反应的空间限制效应
纳米防水涂层的固化本质是树脂分子之间发生交联反应，形成三维网络结构的过程。涂层厚度增加会改变分子链的运动空间和活性中心分布，影响交联反应动力学。
在薄涂层中，分子链的运动受到基材表面限制，排列更加规整，活性中心之间距离较近，容易发生碰撞反应，因此交联速率较快。而在厚涂层中，分子链运动空间较大，排列相对无序，活性中心之间距离较远，碰撞概率降低，导致交联速率减慢。此外，厚涂层内部的交联反应会产生更多小分子副产物，这些副产物需要扩散到表面才能逸出，进一步阻碍交联反应进行。
当厚度超过临界值后，交联反应会出现"自加速"和"自减速"现象。反应初期，厚涂层内部因反应放热温度升高，加速交联反应，出现"自加速"；反应后期，随着交联度提高，分子链运动受到越来越大的限制，活性中心难以扩散，反应速率急剧下降，出现"自减速"。这种非线性动力学过程使得厚涂层的固化过程更加难以控制，容易出现固化不均匀的问题。
二、不同固化技术下厚度与固化速度的量化关系
纳米防水涂层的固化技术主要包括UV光固化、热固化、常温自固化和气相沉积固化四大类。不同技术通过不同能量输入形式触发交联反应，因此厚度对固化速度的影响规律也存在显著差异。

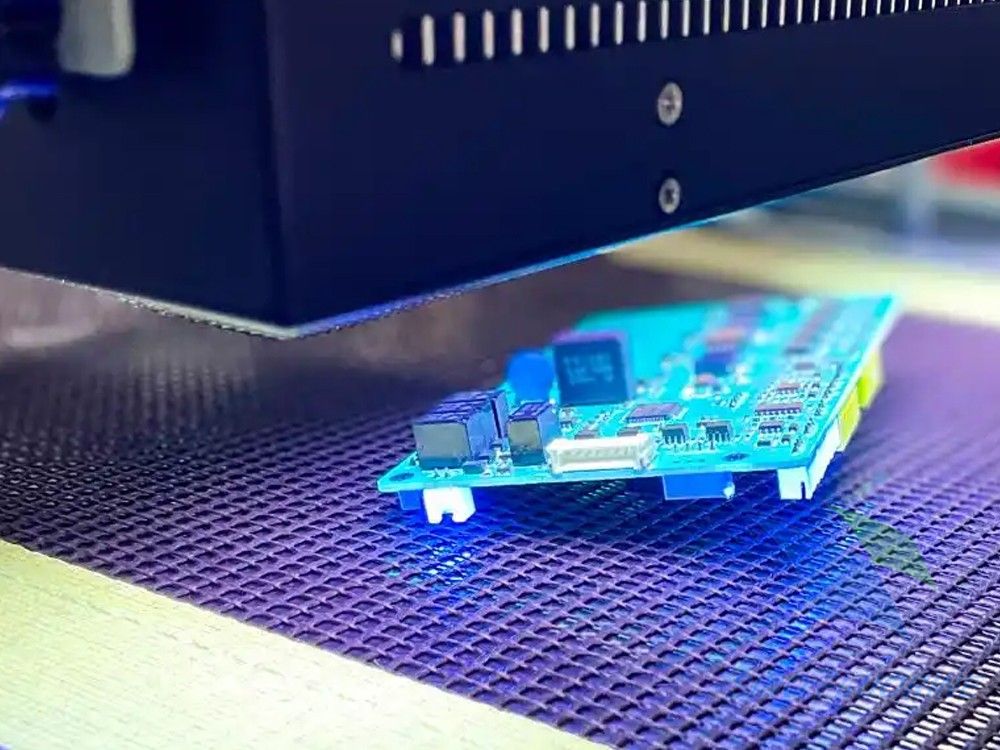

2.1 UV光固化：厚度的指数级衰减效应
UV光固化利用特定波长紫外线引发快速聚合反应，固化速度极快，几秒到几十秒即可完成，生产效率是热固化的10倍以上，且零VOC排放，是消费电子大规模量产的主流技术。
在UV光固化体系中，厚度对固化速度的影响主要源于紫外线的衰减效应。实验数据表明，在辐照强度为1000mW/cm²的365nm紫外线照射下，不同厚度涂层的完全固化时间如下：
厚度0.5μm：固化时间3秒，交联度96%
厚度1μm：固化时间5秒，交联度95%
厚度3μm：固化时间12秒，交联度92%
厚度5μm：固化时间30秒，交联度88%
厚度10μm：固化时间120秒，交联度75%
可以看出，当厚度从0.5μm增加到10μm时，固化时间从3秒延长至120秒，增加了40倍，交联度则从96%下降到75%。为解决厚涂层UV固化不完全的问题，行业通常采用多次涂覆、分次固化的方式，每次涂覆厚度不超过5μm。某国内头部TWS耳机厂商采用两次涂覆、分次固化工艺，每次涂覆厚度2μm，总厚度4μm，固化时间从单次固化的60秒缩短至20秒，交联度从82%提高到93%，产品良率从92%提升至99.5%。
2.2 热固化：厚度的线性延迟效应
热固化通过外部加热触发交联反应，核心优势是交联度高、附着力强、性能稳定，是高可靠性工业场景的首选方案。
在热固化体系中，厚度对固化速度的影响主要源于热传导的滞后效应。实验数据表明，在固化温度为120℃的条件下，不同厚度涂层的完全固化时间如下：
厚度1μm：固化时间15分钟，交联度94%
厚度3μm：固化时间25分钟，交联度93%
厚度5μm：固化时间35分钟，交联度91%
厚度10μm：固化时间60分钟，交联度87%
厚度20μm：固化时间120分钟，交联度82%
热固化体系中，固化时间与厚度近似呈线性关系，厚度每增加5μm，固化时间约延长20分钟。与UV光固化相比，热固化体系中厚度对交联度的影响较小，即使厚度达到20μm，交联度仍能保持在80%以上。行业通常采用分段升温工艺优化厚涂层固化效果：先在较低温度下预固化使溶剂充分挥发，再升高温度进行主固化，最后降低温度进行后固化释放内应力。西部某风电场采用该工艺处理风电控制柜电路板，涂层厚度5μm，处理后的设备在高湿多盐雾环境下运行2年无腐蚀故障，维护周期从3个月延长至2年，故障率降低80%。
2.3 常温自固化：厚度的扩散控制效应
常温自固化无需额外加热或光照，依靠涂层分子与空气中的微量水分或氧气反应实现固化，无热损伤、工艺简单，特别适合热敏电子元器件和户外现场施工。
在常温自固化体系中，厚度对固化速度的影响主要源于水分或氧气的扩散阻力。以最常见的湿气固化体系为例，固化反应需要水分子作为反应物，水分子需要从表面扩散到内部才能引发交联反应。实验数据表明，在温度25℃、相对湿度50%的环境下，不同厚度涂层的完全固化时间如下：
厚度0.5μm：固化时间2小时，交联度92%
厚度1μm：固化时间6小时，交联度90%
厚度3μm：固化时间24小时，交联度85%
厚度5μm：固化时间72小时，交联度78%
厚度10μm：固化时间168小时，交联度65%
当厚度从0.5μm增加到10μm时，固化时间从2小时延长至168小时，增加了84倍，交联度则从92%下降到65%。常温自固化对环境温湿度非常敏感：相对湿度低于30%时，固化时间延长3倍以上；高于80%时，表面反应过快，内部溶剂无法逸出，导致涂层发白起泡。某5G基站设备制造商采用常温自固化氟素涂层处理AAU设备电路板，在海南沿海地区施工时，将固化时间从标准的24小时延长至48小时，确保涂层充分固化。处理后的设备在盐雾环境下运行2年，故障率降低85%，维护周期从6个月延长至2年。
2.4 气相沉积固化：厚度的线性增长效应
气相沉积固化在真空环境下将涂层材料气化后沉积在基材表面，涂层均匀性好、纯度高、致密度高，可制备纳米级超薄涂层，是半导体制造和高端电子应用的首选技术。
与液态涂覆的固化技术不同，气相沉积固化是一个逐层沉积的过程，每一个沉积到基材表面的原子或分子都会立即发生反应并固化，因此不存在溶剂挥发和深层固化的问题。固化速度与沉积速率成正比，而沉积速率通常保持恒定，因此涂层厚度与固化时间呈严格的线性关系。
实验数据表明，采用等离子体增强化学气相沉积（PECVD）工艺制备纳米陶瓷涂层时，沉积速率约为0.5μm/h。因此，制备厚度1μm的涂层需要2小时，厚度5μm需要10小时，厚度10μm需要20小时。气相沉积固化的涂层具有极高的均匀性和致密度，无论厚度如何，交联度都能达到99%以上。某国产电子级陶瓷涂层通过台积电3nm制程认证，采用PECVD工艺，固化温度300℃，涂层厚度5μm，关键杂质含量控制在5ppt以下，完全满足先进制程要求。
三、厚度与其他工艺参数的协同作用机制
涂层厚度对固化速度的影响不是孤立的，而是与温度、湿度、氧气含量、基材表面处理等工艺参数存在复杂的协同作用。这些参数通过改变溶剂挥发速率、能量传递效率和交联反应动力学，共同影响固化过程的速率和均匀性。
3.1 厚度与温度的协同作用
温度是影响固化速度最显著的因素，同时影响溶剂挥发和交联反应速率。对于不同厚度的涂层，温度的影响程度存在显著差异。
对于薄涂层（<3μm），由于溶剂挥发路径短，热传导快，温度升高会显著加快固化速度。例如，厚度1μm的热固化涂层，在80℃下的固化时间为60分钟，在120℃下为15分钟，温度升高40℃，固化时间缩短75%。
对于厚涂层（>5μm），温度升高虽然也能加快固化速度，但同时会带来负面影响：一方面，表层溶剂快速挥发形成致密凝胶膜，阻挡内部溶剂逸出，导致溶剂残留和气泡缺陷；另一方面，表层交联反应过快，产生大量内应力，导致涂层开裂分层。实验数据表明，当涂层厚度为10μm时，固化温度从120℃升高到150℃，固化时间从60分钟缩短至30分钟，但针孔率从0.5%上升到3.5%，涂层开裂率从0.2%上升到2.8%。因此，厚涂层固化通常采用梯度升温方式，避免表层过快固化。
3.2 厚度与湿度的协同作用
湿度对固化速度的影响取决于涂层的固化机制。对于湿气固化体系，湿度是固化反应的必要条件；而对于UV光固化和热固化体系，过高的湿度则会产生不利影响。
对于湿气固化体系，在低湿度环境下（<30%RH），水分子不足，无论厚度如何，固化速度都会非常缓慢；在中等湿度环境下（40-60%RH），固化速度适中，且随厚度增加呈平方增长；在高湿度环境下（>80%RH），表层反应过快，内部水分子无法及时扩散，出现"假干"现象。例如，厚度5μm的湿气固化涂层，在30%RH下的固化时间为120小时，在50%RH下为72小时，在80%RH下为96小时。
对于UV光固化和热固化体系，过高的湿度会导致基材表面形成水膜，降低涂层与基材的附着力，同时水分子会淬灭活性中心，抑制交联反应。这种影响对薄涂层更为显著，因为薄涂层与基材的接触面积更大。实验显示，当相对湿度超过80%时，厚度1μm的UV固化涂层附着力从0级下降到2级，耐盐雾时间降低40%；而厚度5μm的涂层，附着力从0级下降到1级，耐盐雾时间降低20%。
3.3 厚度与氧气含量的协同作用
氧气对自由基聚合的UV固化过程具有显著阻聚效应，氧气分子会与活性自由基反应生成稳定的过氧自由基，终止链式聚合，导致涂层表面固化不完全。氧气阻聚效应的影响程度与涂层厚度密切相关。
对于薄涂层（<1μm），由于涂层与空气的接触面积大，氧气容易扩散到内部，阻聚效应非常显著。在空气中进行UV固化时，薄涂层的表面交联度通常比氮气保护下低30%以上，甚至会出现表面发粘的问题。对于厚涂层（>5μm），氧气只能扩散到表面薄层区域，对深层固化的影响较小，因此整体交联度受氧气的影响较小。
实验数据表明，在空气中进行UV固化时，厚度0.5μm的涂层表面交联度为65%，厚度1μm的为75%，厚度5μm的为88%；而在氮气保护下（氧气浓度<100ppm），不同厚度的涂层表面交联度都能达到95%以上。因此，薄涂层的UV固化通常需要采用氮气保护。某高频通信基板采用厚度1μm的UV固化纳米涂层，在氮气保护下固化，氧气浓度控制在50ppm以下，表面交联度达到95%，介电损耗从0.002降低到0.001，满足5G毫米波通信要求。
3.4 厚度与基材表面处理的协同作用
基材表面处理是影响涂层附着力的关键因素，同时也会影响涂层的润湿和流平，进而影响固化均匀性。基材表面的粗糙度、清洁度和表面能对不同厚度涂层的固化过程影响不同。
对于薄涂层（<1μm），基材表面的微小缺陷和污染物都会对涂层均匀性产生显著影响。如果基材表面存在油污、灰尘或氧化层，会导致涂层润湿不良，出现针孔和缩孔缺陷，影响固化均匀性。因此，薄涂层对基材表面处理的要求非常高，通常需要采用等离子处理等先进技术去除表面污染物，提高表面能。对于厚涂层（>5μm），涂层本身具有一定的流平性，能够掩盖基材表面的微小缺陷，因此对基材表面处理的要求相对较低。但如果基材表面过于粗糙，会导致涂层厚度分布不均匀，局部过厚的区域固化速度减慢，影响整体固化效果。实验数据表明，基材表面能从30mN/m提高到50mN/m，厚度1μm的涂层附着力从2级提高到0级，固化均匀性提高40%；而厚度5μm的涂层，附着力从1级提高到0级，固化均匀性提高15%。
四、厚度-固化速度-防护性能的三角平衡与工艺优化
纳米防水涂层的厚度、固化速度和防护性能之间存在相互制约的三角关系。增加厚度可以提高防护性能，但会延长固化时间，降低生产效率；提高固化速度可以提升生产效率，但可能导致固化不完全，降低防护性能。因此，需要在三者之间找到最佳平衡点，制定合理的工艺方案。
4.1 最佳涂层厚度的选择
纳米防水涂层的防护性能并不是随着厚度的增加而线性提高的，而是存在一个最佳厚度范围。当厚度低于最佳范围时，无法形成连续的交联网络，存在针孔和缺陷，防护性能较差；当厚度高于最佳范围时，涂层内应力急剧增大，在热循环时容易开裂脱落，防护性能反而会下降。
实验数据表明，电子级纳米防水涂层的最佳厚度范围为1-3μm。在这个范围内，涂层能够形成连续致密的三维网络结构，同时内应力较小，附着力强，防护性能最佳。具体来说：
厚度<0.5μm：无法形成连续的交联网络，存在针孔缺陷，耐盐雾时间<96小时，使用寿命不足1年；
厚度0.5-1μm：能够形成基本连续的膜层，耐盐雾时间96-240小时，适合室内防潮应用；
厚度1-3μm：能够形成致密的三维网络结构，耐盐雾时间240-720小时，适合消费电子生活防水应用；
厚度3-5μm：防护性能进一步提高，耐盐雾时间720-1000小时，适合户外高湿环境应用；
厚度>5μm：内应力急剧增大，在热循环时容易开裂脱落，耐盐雾时间反而下降到500小时以下，使用寿命缩短60%以上。
因此，在实际应用中，应根据具体的防护需求选择合适的涂层厚度，避免盲目增加厚度。对于一般的消费电子应用，如TWS耳机、智能手机、智能穿戴等，选择1-3μm的厚度即可满足IPX7级防水要求；对于户外应用，如5G基站、工业传感器等，可选择3-5μm的厚度；对于极端环境应用，如汽车电子、海洋设备等，可采用多层涂覆的方式，总厚度控制在5-10μm之间。
4.2 薄涂多遍与分段固化工艺
对于需要较厚涂层的应用场景，采用薄涂多遍的工艺可以有效解决厚涂层固化慢、固化不均匀的问题。薄涂多遍工艺是指将所需的总厚度分成多次涂覆，每次涂覆较薄的一层，待前一层完全固化后再涂覆下一层。该工艺具有以下优点：每一层厚度较薄，溶剂挥发快，能量传递效率高，固化速度快且均匀；前一层固化后形成的粗糙表面可以提高后一层的附着力；可以有效减少涂层内部的内应力，避免开裂分层。
例如，某汽车电子厂商采用薄涂多遍工艺处理车载域控制器电路板，总厚度5μm，分三次涂覆，每次涂覆厚度约1.7μm。第一次涂覆后采用UV光固化10秒，第二次涂覆后固化12秒，第三次涂覆后固化15秒，总固化时间37秒。与单次涂覆固化的工艺相比，总固化时间从120秒缩短至37秒，交联度从82%提高到94%，耐盐雾时间从800小时提高到1200小时，产品良率从90%提升至99%。
分段固化工艺是指将固化过程分成多个阶段，每个阶段采用不同的工艺参数，以实现溶剂挥发与交联反应的同步进行，提高固化质量和效率。对于热固化体系，分段固化通常包括预固化、主固化和后固化三个阶段；对于UV光固化体系，通常包括弱光预凝胶、暗反应松弛和强光深度固化三个阶段。采用分段固化工艺可以显著提高厚涂层的固化质量和效率，某工业级防腐涂层厚度5μm，采用分段热固化工艺后，耐盐雾时间从2000小时提高到3000小时，提升了50%。
五、典型行业应用案例与工艺实践
5.1 消费电子：TWS耳机的超薄涂层快速固化工艺
TWS耳机内部空间狭小，元器件密集，对涂层的厚度和均匀性要求极高，同时大规模量产对固化速度提出了严格要求。某国内头部TWS耳机厂商采用UV固化纳米防水涂层处理主板，最初采用单次涂覆工艺，涂层厚度3μm，固化时间30秒，产品良率为92%。
为进一步提高生产效率，该厂商对工艺进行了优化，采用两次涂覆、分段固化的工艺：第一次涂覆厚度1.5μm，采用50mW/cm²的弱光预凝胶2秒，然后暗反应1秒，再用200mW/cm²的强光固化3秒；第二次涂覆厚度1.5μm，采用相同的分段固化工艺。总固化时间从30秒缩短至12秒，生产效率提高了150%，同时涂层的交联度从90%提高到95%，IPX7防水测试通过率从92%提升至99.8%，因汗液渗透导致的电路腐蚀率从22%降至2%，售后进水返修率从12%降至0.3%，累计量产超过2亿台。
5.2 半导体制造：芯片封装的超薄涂层低温固化工艺
半导体芯片对温度非常敏感，过高的温度会导致芯片性能下降甚至损坏。因此，芯片封装用纳米涂层需要采用低温固化工艺，同时涂层厚度必须严格控制在纳米级别，以不影响芯片的装配精度和散热性能。
某国产芯片封装厂采用低温热固化工艺处理芯片表面的钝化涂层，涂层厚度500nm。最初采用80℃一次性固化120分钟的工艺，固化时间过长，影响生产效率。为缩短固化时间，该厂商采用分段升温固化工艺：以2℃/min的速率升温至60℃，保温30分钟，使溶剂充分挥发；然后升温至80℃，保温60分钟，完成主要的交联反应；最后以1℃/min的速率降温至室温。总固化时间从120分钟缩短至90分钟，生产效率提高了25%，同时涂层的交联度从92%提高到95%，芯片的良率从95%提高到99.2%，可靠性显著提升。
5.3 5G通信：基站AAU设备的厚涂层常温固化工艺
5G基站通常建设在户外，现场施工条件有限，无法提供加热和光照设备。因此，基站AAU设备的防护涂层需要采用常温自固化工艺，同时为了抵御户外高湿、多盐雾的恶劣环境，涂层厚度需要达到3-5μm。
某5G基站设备制造商采用常温自固化氟素涂层处理AAU设备内部电路板，最初采用单次涂覆工艺，涂层厚度4μm，在海南沿海地区施工时，由于湿度较高，固化时间需要72小时，严重影响施工进度。为缩短固化时间，该厂商采用薄涂多遍工艺，分两次涂覆，每次涂覆厚度2μm，第一次涂覆后固化24小时，再涂覆第二次，第二次涂覆后固化24小时，总固化时间从72小时缩短至48小时。同时，在施工过程中采用强制通风的方式，加速溶剂挥发和水分子扩散，进一步将固化时间缩短至36小时。处理后的设备在海南沿海地区的盐雾环境下运行2年，故障率降低了85%，维护周期从6个月延长至2年，涂层在28GHz频段的插入损耗低于0.05dB，几乎不会对5G信号传输产生任何影响。
六、未来发展趋势与结论
未来，纳米防水涂层固化技术将朝着四大方向发展：
一是超薄快速固化技术，通过开发新型高活性引发剂和树脂体系，实现纳米级厚度涂层的秒级甚至亚秒级固化，适配柔性电子和可穿戴设备的需求；
二是智能化自适应固化技术，采用人工智能、大数据和物联网技术，实时采集涂层厚度、温度、湿度等参数，自动调整固化工艺，确保每一件产品都能达到最佳固化质量；
三是绿色低能耗固化技术水性、无溶剂涂层逐渐取代传统溶剂型产品，电子束固化、微波固化等新型绿色固化技术将得到广泛应用；
四是多功能集成固化技术，在一次固化过程中实现防水、防腐蚀、散热、导电等多种功能的同步构建，简化生产流程。
纳米防水涂层厚度对固化速度的影响是一个复杂的物理化学过程，主要通过溶剂挥发的传质阻力效应、能量传递的衰减效应和交联反应的空间限制效应三大机制发挥作用。不同固化技术下，厚度与固化速度的关系存在显著差异：UV光固化体系中，固化时间随厚度呈指数增长；热固化体系中呈线性增长；常温自固化体系中呈平方增长；气相沉积固化体系中呈严格的线性增长。
涂层厚度与温度、湿度、氧气含量、基材表面处理等工艺参数存在复杂的协同作用，共同影响固化过程的速率和均匀性。在实际应用中，需要在厚度、固化速度和防护性能之间找到最佳平衡点，选择1-3μm的最佳厚度范围，采用薄涂多遍和分段固化工艺，优化固化参数，提高固化质量和生产效率。随着技术的不断创新，纳米防水涂层固化技术将更加成熟和完善，为电子信息产业和高端制造业的高质量发展提供更加坚实的支撑。
