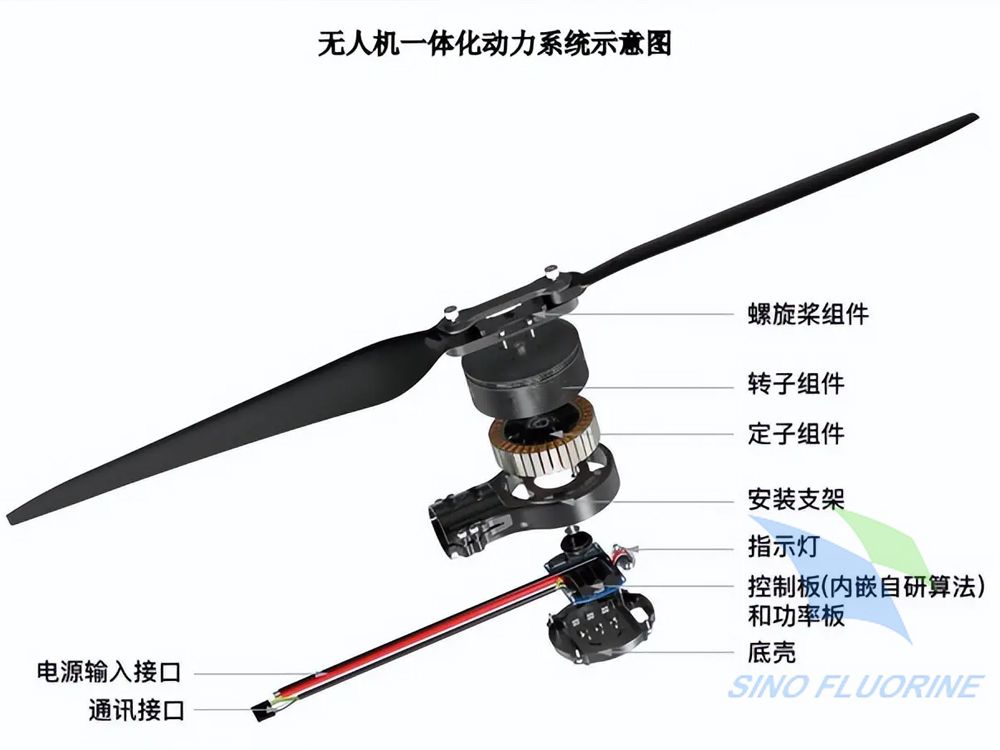

无人机动力系统是整机的能量核心，涵盖大功率电调、无刷电机绕组、电池管理功率回路、油动发动机电控单元等关键部件，其可靠性直接决定飞行安全与作业能力。2026年国际无人机系统协会（AUVSI）发布的《工业无人机动力系统可靠性白皮书》显示，41%的动力系统故障与高温导致的防护失效直接相关，农业植保、消防救援、大载重物流等场景的动力故障率是普通航拍场景的3.2倍。

2025年某国内大载重物流无人机企业曾出现批量动力故障：其12S高压电调采用普通电子防护涂层，满载飞行时器件表面温度达115℃，涂层在持续高温下软化流淌、附着力丧失，最终引发引脚爬电、短路烧毁，批次故障率达9.2%；更换耐高温专用防护涂层后，相同工况下动力系统故障率降至0.8%，平均无故障时间从300小时提升至2500小时。

行业普遍存在认知误区：认为“普通三防漆耐高温一点就能用”。实际上，无人机动力系统面临“内生持续高热+外部热冲击+高频振动+多介质腐蚀”的复合工况，普通防护涂层在80℃以上即开始软化、绝缘性能暴跌，完全无法满足需求。耐高温动力系统防护涂层是针对这一专属场景开发的功能性材料，围绕“高温下结构稳定、防护功能不衰减、协同散热不阻热”三大核心目标构建产品属性体系，是大功率无人机可靠性提升的关键基础材料。

一、无人机动力系统的专属高温工况边界

所有产品属性都源于动力系统的极端工况约束，其高温来源分为两类，共同构成了远超普通航电系统的热应力环境：

1.  内生持续高热：大功率电调、无刷电机定子、BMS功率回路长期满负荷运行，核心器件表面温度长期维持在100-125℃，峰值可达150℃，局部热流密度最高达80W/cm²，是普通航电芯片的4-5倍。

2.  外生热冲击：消防救援无人机靠近火场作业时，环境温度短时可达200℃；沙漠、高温矿区巡检场景下，动力舱密闭空间内持续温度超85℃；油动垂直起降无人机的发动机周边部件，辐射温度可达180℃。

在这种复合热环境下，普通丙烯酸、聚氨酯类防护涂层会出现三类典型失效：

一是高温软化流淌，失去物理屏障作用；二是绝缘性能暴跌，体积电阻率下降3个数量级，引发爬电、短路；三是界面应力失效，涂层与基材热膨胀不匹配，出现开裂、脱落。

二、五大核心产品属性

2.1 宽温域热稳定属性：高温下结构不失效

这是耐高温涂层最基础的核心属性，决定了涂层的温度适用边界，也是区别于普通防护涂层的本质标志。

量化标准体系：

分级耐温阈值：消费级动力长期耐温80-100℃，工业级长期耐温125℃、短期可承受200℃热冲击，军工/特种级长期耐温200℃、短期可承受300℃瞬时高温；

高温形态稳定性：最高工作温度下，涂层无软化、无流淌、无粘黏，铅笔硬度变化率≤10%。工业级涂层在125℃环境下连续烘烤1000小时，铅笔硬度仍保持3H以上，外观无明显变化；

热失重控制：长期工作温度下，1000小时热失重率≤2%，无小分子物质挥发，不会污染器件触点、传感器或光学部件；

宽温域兼容：不仅耐高温，同时适配-40℃低温环境，满足昼夜温差大的高原、沙漠场景，避免低温脆裂。

工业案例：某消防救援无人机执行火场侦察任务时，机身下部动力舱短时环境温度达180℃。早期采用普通聚氨酯防护涂层，累计执行3次任务后，涂层出现融化、鼓包，电机控制器绝缘失效；更换耐200℃高温的专用涂层后，连续执行20次火场侦察任务，涂层无形态变化，绝缘性能保持初始值的95%以上。

2.2 高温下防护性能保持属性：热环境中功能不衰减

耐高温只是基础，高温环境下仍能稳定保持绝缘、防腐、防水等核心防护功能，才是涂层的价值核心，这也是普通耐热涂料无法替代的关键。

核心量化指标：

绝缘性能热稳定性：在整个工作温区内，体积电阻率≥10¹²Ω·cm，击穿强度≥20kV/mm，温度升高导致的性能衰减不超过1个数量级。对比数据显示，普通防护涂层在100℃时体积电阻率从10¹³Ω·cm降至10⁹Ω·cm，基本失去绝缘作用；

耐介质腐蚀热稳定性：高温下仍能抵御盐雾、燃油、润滑油、农药等介质侵蚀。工业级涂层在120℃环境下，耐航空润滑油浸泡1000小时无溶胀、无脱落，附着力保持4B级；耐中性盐雾1000小时后，铜箔腐蚀面积≤0.1%；

水汽阻隔热稳定性：高温高湿环境下，水汽渗透率上升不超过50%，仍能有效阻隔凝露和水汽扩散。经85℃/85%RH双85老化2000小时后，绝缘电阻下降≤1个数量级。

工业案例：某头部农业植保无人机的大载重机型，电调满载工作时外壳温度达115℃，同时持续接触农药雾滴与高湿环境。早期采用普通三防涂层时，3个月后即出现引脚腐蚀、绝缘下降，电调故障率达7.5%；采用耐高温耐农药专用涂层后，连续作业6个月无明显性能衰减，电调腐蚀故障率降至0.6%，防护寿命提升4倍。

2.3 热协同散热适配属性：不阻热、助导热

动力系统本身发热量大，涂层不能成为隔热屏障，反而要辅助热量快速导出，这是无人机动力防护涂层独有的专属属性。

核心技术参数：

高导热系数：工业级涂层导热系数≥0.8W/(m·K)，高端特种级可达2W/(m·K)以上，是普通防护涂层（约0.2W/(m·K)）的4-10倍；

低热阻接触：涂层致密度高，与基材表面完全贴合，无空气间隙，接触热阻≤0.1℃·cm²/W，可将器件产生的热量快速传导至外界环境；

热膨胀系数匹配：涂层热膨胀系数控制在15-25ppm/℃，与铜、铝、PCB基材的热膨胀系数接近，温度剧烈变化时界面应力小，不会出现开裂、脱落。

实测效果验证：同一款高压电调，涂覆耐高温导热涂层后，MOS管满载工作温度比涂普通绝缘涂层低6-8℃，甚至比无涂层状态低3-5℃；无刷电机定子绕组涂覆后，平均温升降低5℃，持续输出功率可提升10%。

工业案例：某国内50kg级大载重物流无人机，早期电调采用普通绝缘涂层，满载飞行15分钟后MOS管温度达135℃，触发过热降频，作业半径受限；更换导热型耐高温防护涂层后，满载连续飞行30分钟，MOS管温度稳定在122℃，无降频现象，单航次作业时间延长一倍。

2.4 动力专属工况适配属性：匹配振动、油污、高压场景

动力系统的运行应力远比航电系统复杂，涂层需同时适配高频振动、油污侵蚀、高压电弧等多重特殊工况。

①.  抗高频振动冲击：电机、螺旋桨产生持续高频振动，加速度可达20g以上。涂层具备优异的附着力和柔韧性，经20g加速度、10-2000Hz频率、500小时随机振动测试后，附着力仍保持4B级以上，无裂纹、无脱落；

②.  耐燃油与润滑油：油动、混动无人机的动力舱内存在燃油蒸汽和润滑油飞溅。涂层对航空汽油、柴油、通用润滑油具备优异耐受性，常温下浸泡1000小时无溶胀、无软化、无脱落；

③.  耐电弧与电晕：电机绕组、高压配电单元工作时会产生局部电弧和电晕，普通涂层易被碳化形成导电通道。耐高温专用涂层耐电弧时间≥180s，耐电晕寿命≥1000小时，不会因电弧作用碳化失效；

④.  微缝隙共形覆盖：电机定子绕组缝隙、电调引脚间隙、芯片底部等微小区域，涂层均可完全渗透覆盖，深宽比30:1的缝隙覆盖率≥99%，无防护盲区。

工业案例：某油动垂直起降无人机的发动机燃油控制板，长期受燃油蒸汽与高温双重作用。早期采用普通防护涂层时，6个月即出现溶胀、脱落，电路板腐蚀故障率达11%；更换耐油耐高温专用涂层后，连续运行24个月无防护失效现象，故障率降至0.5%。

2.5 工艺与全生命周期属性

固化工艺灵活适配：可采用中温固化（80-100℃）适配电机、金属结构件，也可采用低温加速固化体系适配含热敏器件的电调板，避免高温损伤元器件；

可返修易维护：可通过专用溶剂无损去除涂层，返修后重新涂覆的性能无衰减；部分产品支持局部补涂，现场维护便捷；

本质安全与环保：无闪点、不可燃，符合UL94 V-0最高阻燃等级；符合RoHS、REACH等全球环保法规，不含重金属、卤素等有害物质。

三、产品分级参数对照表

四、常见认知误区与避坑指南

误区1：耐温上限越高越好

耐温上限的提升往往伴随柔韧性、附着力下降，在温度循环场景下更易开裂失效。对于绝大多数工业级动力场景，125℃长期耐温已完全覆盖工况需求，盲目追求300℃级耐温反而会降低综合可靠性。

误区2：涂层越厚，耐高温防护效果越好

过厚的涂层会显著增加热阻，导致器件散热不畅、工作温度升高，反而加速老化失效。无人机动力系统防护涂层的最优厚度区间为3-8μm，超过10μm后散热性能会出现明显下降。

误区3：电机绝缘漆可替代电子防护涂层

电机绝缘漆专为绕组绝缘设计，通常厚度大、介电常数高，且耐化学腐蚀能力差，无法用于电调、BMS等电路板防护，也不能适配弱电信号传输要求，两者属于完全不同的产品体系。

总结与展望

耐高温无人机动力系统防护涂层是大功率无人机的核心支撑材料，其产品属性围绕动力系统的复合高温工况构建，核心包括宽温域热稳定、高温防护功能保持、热协同散热、专属工况适配和全生命周期工艺适配五大维度，实现了“防护与散热平衡、高温与低温兼容”的技术目标。

未来，随着无人机向更大载重、更高功率、更复杂场景拓展，动力系统热流密度将持续提升，耐高温防护涂层将向三个方向演进：一是更高导热性能，目标导热系数突破3W/(m·K)，进一步强化散热协同能力；二是更宽温域覆盖，实现-60℃~300℃全温域稳定；三是多功能集成化，同时具备耐温、导热、耐电弧、自修复等多重功能，进一步提升动力系统的全生命周期可靠性。
