根据国际电气和电子工程师协会（IEEE）研究报告，超过60%的工业级无人机在复杂电磁环境下出现性能下降，其中30%的案例因严重电磁干扰导致任务失败或紧急返航；行业统计显示，约15%-20%的无人机飞行事故与电磁干扰直接相关，涵盖GPS丢星、图传中断、飞控程序跑飞、传感器数据失真等多种故障形态。在城市基站密集区、高压输电线路周边、高原低静电环境下，电磁干扰已成为制约无人机作业效率与飞行安全的首要因素之一。
传统电磁防护方案存在明显局限：金属屏蔽罩虽能实现较高屏蔽效能，但会显著增加机身重量，压缩续航空间，且难以适配无人机密集的板载天线布局，容易造成信号屏蔽、通信距离缩短；普通电子防护涂层仅具备防水防腐能力，无电磁兼容设计，甚至会因介电常数过高加剧射频信号畸变。

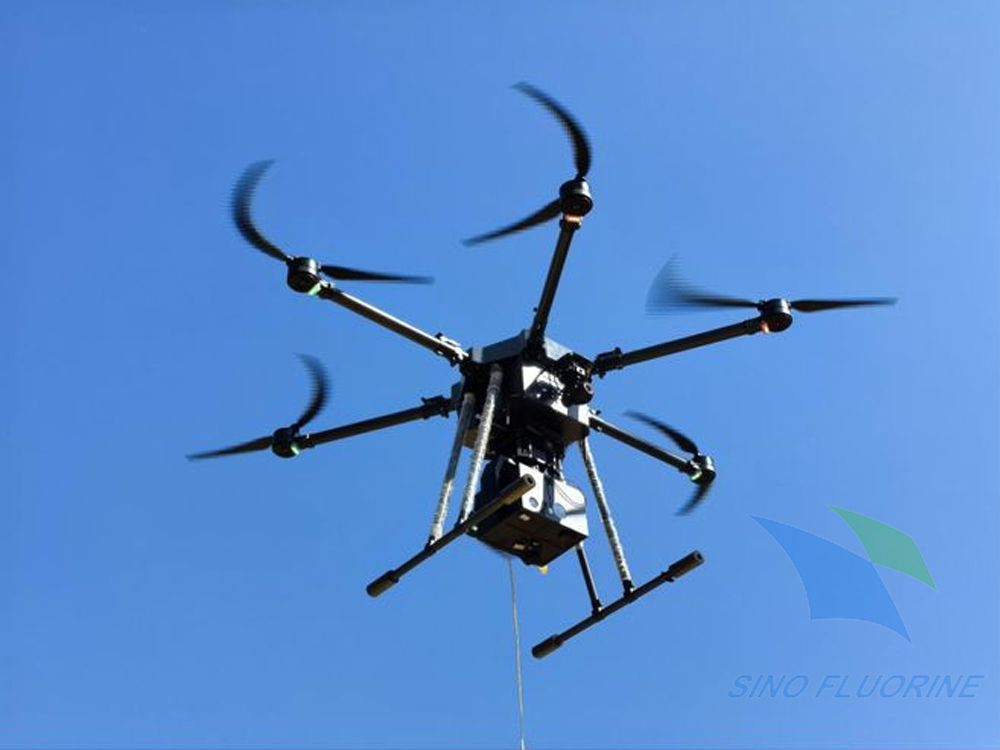

抗干扰无人机电子防护涂层是针对无人机轻量化、多射频、强电磁工况开发的一类功能性防护材料，以“防护+抗干扰一体化”为核心，在保留防水、防盐雾、耐高低温等基础防护能力的同时，通过不同的电磁调控机制实现电磁干扰抑制。目前行业已形成五大成熟技术品类，覆盖从消费级到军工级的全场景抗干扰需求。
一、局域选择性EMI屏蔽涂层：阻断传导与辐射干扰
这是应用最广泛的基础抗干扰品类，核心作用是阻断外界电磁辐射侵入，同时抑制内部电路间的串扰。
技术原理
通过在涂层中引入均匀分散的导电功能相，形成连续的导电网络，依靠反射与吸收损耗衰减电磁波能量。与全屏蔽方案不同，无人机专用EMI屏蔽涂层采用局域化涂覆策略，仅针对飞控、电调等干扰敏感/发射模块涂覆，天线区域严格留白，实现“屏蔽干扰、不挡信号”的精准防护，避免全屏蔽对无线通信的负面影响。
核心性能参数
屏蔽效能：工业级产品在30MHz-1GHz频段屏蔽效能可达40-75dB，高端军工级产品可突破90dB，可衰减99.9%以上的电磁波能量；
轻量化特性：涂层厚度通常为10-50μm，重量仅为传统金属屏蔽罩的1/10-1/20，几乎不影响无人机续航；
环境稳定性：同时满足1000小时中性盐雾耐受、-40℃~125℃宽温域稳定，屏蔽效能随温湿度波动不超过10%。
典型应用与工业案例
主要用于抑制动力电机、电调对飞控与传感器的电磁串扰，以及抵御高压线、基站等外界强电磁环境的辐射干扰。
某城市电力巡检无人机，早期在近距离靠近高压输电线路时，频繁出现磁罗盘航向偏移、GPS丢星现象，平均每10架次就有2次因电磁干扰紧急返航，巡检效率降低约25%。采用局域EMI屏蔽涂层对飞控核心区进行涂覆后，30MHz-1GHz频段屏蔽效能达到65dB，高压线下的罗盘偏移量从±12°收窄至±1.5°，GPS丢星率下降90%，全年巡检任务完成率从72%提升至96%。
二、微波频段吸波涂层：衰减杂波，抑制谐振干扰
与屏蔽涂层“把电磁波挡回去”的逻辑不同，吸波涂层通过能量转化消除杂波，是解决板级互扰与隐身需求的核心技术品类。
技术原理
通过磁损耗、介电损耗型功能相的协同作用，将入射的杂散电磁波能量转化为热能耗散，可有效减少屏蔽腔体内的电磁波谐振，降低板级电路间的互扰。无人机专用吸波涂层针对常用的2.4GHz、5.8GHz图传频段与77GHz毫米波雷达频段做了专项优化，普遍采用梯度阻抗匹配结构设计，减少界面反射，提升吸收效率，同时严格控制面密度，适配无人机轻量化需求。
核心性能参数
吸收效能：针对目标频段，单层涂层反射损耗可达-10~-20dB，即可吸收90%-99%的入射电磁波能量；
频段覆盖：可定制覆盖S、C、X、Ku等主流频段，宽频产品可实现2-18GHz全频段覆盖；
轻量化水平：轻量化型产品面密度可控制在0.8kg/m²以下，比传统铁氧体吸波材料轻40%以上。
典型应用与工业案例
内部用于图传模块、雷达收发电路的杂波抑制，提升信号信噪比；外部用于军工侦察无人机、靶机的隐身优化，降低雷达反射截面（RCS）。
某搭载77GHz毫米波避障雷达的工业巡检无人机，早期因板级电路杂散干扰，雷达探测虚警率居高不下，沙漠扬尘环境下虚警率更是超过15%。采用针对毫米波频段优化的吸波涂层对雷达周边电路进行处理后，雷达信号杂波显著降低，探测虚警率下降68%，复杂环境下的探测距离提升18%。军工领域，某型无人靶机涂覆宽频吸波涂层后，8-12GHz频段内雷达反射截面下降20dB，机载雷达的探测距离缩短约50%，有效提升了靶场训练的拟真度。
三、ESD瞬态静电防护涂层：泄放电荷，抑制静电干扰
这是针对干燥环境专属的抗干扰品类，核心解决飞行摩擦产生的静电放电对敏感器件的冲击。
技术原理
通过结构型静电耗散体系，将表面电阻率精准控制在10⁶~10¹²Ω/sq的静电耗散区间，可在数秒内平稳泄放飞行中摩擦积累的静电荷，避免静电放电产生的瞬态脉冲干扰传感器、击穿敏感器件。不同于普通导电涂层，无人机专用ESD涂层采用分子级均相体系，无固体填料析出，不会堵塞MEMS传感器微结构，同时完整保留防水、防腐蚀等基础防护能力。
核心性能参数
电阻率控制：表面电阻率稳定在10⁶~10¹²Ω/sq，最优工作区间为10⁸~10¹⁰Ω/sq，兼顾泄放速度与绝缘安全；
环境稳定性：-40℃~125℃全温域、10%~90%RH湿度范围内，电阻波动不超过1个数量级，不依赖环境湿度实现防静电；
微结构适配：最大颗粒直径≤0.05μm，可直接涂覆于MEMS传感器周边，无堵塞风险。
典型应用与工业案例
主要应用于高原、沙漠、冬季干燥等低湿度环境，抑制MEMS传感器零点漂移、CMOS图像传感器损坏、飞控程序跑飞等静电引发的故障。
某高原边防巡检无人机部署于海拔5000米区域，空气相对湿度长期低于20%，机身与沙尘摩擦易积累高压静电，频繁出现IMU航向漂移、GPS丢星现象，静电相关故障率达12%。采用全温域稳定型ESD防护涂层后，机身表面静电电压始终控制在150V安全阈值以内，全年未出现静电导致的飞行故障，静电相关故障率降至0.7%。
四、低介电高稳射频兼容涂层：保形传输，提升抗干扰裕度
这类涂层不直接屏蔽或吸收干扰，而是通过优化自身电磁特性，避免涂层本身成为干扰源，保障射频信号完整性，间接提升系统抗干扰能力。
技术原理
普通三防漆介电常数通常在3.5以上，会导致5.8GHz图传信号插入损耗超过0.5dB/μm，显著缩短通信距离，还会引发信号畸变，降低抗干扰裕度。低介电专用涂层通过分子结构优化，将介电常数控制在2.3以下，且在高频段下性能稳定，几乎不对射频信号产生额外衰减与畸变，在实现防水防腐的同时，最大限度保留天线、雷达的信号强度与质量。
核心性能参数
介电特性：1MHz下介电常数≤2.3，5.8GHz/77GHz高频段下介电常数波动≤0.05；
插入损耗：5.8GHz下≤0.08dB/μm，77GHz毫米波下≤0.3dB，远低于普通三防漆水平；
长期稳定性：双85老化1000小时后，介电性能变化率≤5%，不会随使用时间出现信号衰减加剧。
典型应用与工业案例
主要用于板载天线、GPS模块、毫米波雷达等射频敏感器件的防护涂覆，在实现环境防护的同时，保障射频性能不降级。
某工业级巡检无人机早期采用普通三防漆涂覆图传板载天线，导致5.8GHz图传信号衰减明显，通信距离从8公里缩短至5公里，城市复杂电磁环境下易受干扰断连。更换低介电射频兼容涂层后，5.8GHz信号插入损耗降至0.04dB/μm，图传距离恢复至8公里以上，信号信噪比提升4dB，同等干扰环境下的断连概率下降75%。
五、强电磁脉冲（EMP）防护涂层：抵御极端强电磁冲击
这是面向军工、特种应用的高端抗干扰品类，针对雷电感应、电磁脉冲攻击等极端电磁场景设计。
技术原理
采用高导电、高磁导率的复合功能相设计，通常为多层复合结构：外层以高导电相反射强电场能量，内层以高磁导率相吸收剩余磁场能量，实现对纳秒级上升沿强电磁脉冲的宽谱衰减与泄放，保护内部电子器件不被击穿损毁。
核心性能参数
脉冲衰减效能：对10kV/m级电场脉冲衰减可达40-60dB；
响应速度：纳秒级响应，可应对上升沿极快的电磁脉冲冲击；
耐冲击寿命：可承受多次强脉冲冲击，性能无显著衰减。
典型应用与工业案例
主要应用于军用察打一体无人机、应急救援无人机、雷电多发区域的巡检无人机，抵御雷电感应、电磁脉冲武器攻击等极端电磁威胁。
某军用战术无人机针对战场电磁脉冲威胁，在航电系统表面涂覆EMP专用防护涂层，配合整机屏蔽设计，可承受50kV/m的强电磁脉冲冲击，核心电子器件存活率从不足20%提升至95%以上，显著提升了复杂电磁战场环境下的生存能力。
常见认知误区与选型边界
误区1：屏蔽效能越高，抗干扰效果越好
无人机搭载大量无线通信与导航天线，全区域高屏蔽会同时屏蔽自身信号，导致通信中断、定位失效。无人机抗干扰必须遵循“局域选择性”原则，只对干扰源和敏感电路进行屏蔽，天线区域严格禁涂，针对性抑制特定频段干扰，而非追求全频段全区域高屏蔽。
误区2：吸波涂层越厚，吸收效果越好
厚度增加虽能提升吸收效能，但会显著增加机身重量，压缩续航与载荷能力。无人机专用吸波涂层以“薄、轻、准”为目标，针对目标频段做精准优化，在满足吸收要求的前提下严格控制厚度与重量，过度增厚反而得不偿失。
误区3：抗干扰涂层与三防涂层是两类独立材料
现代无人机抗干扰涂层均为一体化设计，在实现电磁干扰抑制的同时，完整保留防水、防盐雾、耐高低温、抗振动等基础防护能力，无需额外叠加普通三防涂层，避免多层涂覆带来的增重与性能冲突。
总结与发展趋势
抗干扰无人机电子防护涂层是无人机电磁兼容技术与防护涂层技术融合的产物，五大技术品类分别从屏蔽、吸收、泄放、兼容、强脉冲防护五个维度，覆盖了无人机面临的绝大多数电磁干扰场景，是轻量化前提下提升无人机复杂环境适应性的核心解决方案。
未来，随着无人机向更高频、更集成、更复杂电磁环境应用拓展，抗干扰涂层将向三个方向演进：一是多功能深度集成，将电磁屏蔽、吸波、静电防护、导热、三防等多种功能融合于单一涂层，进一步减少涂覆层级与重量；二是频段定制精细化，针对不同应用场景的专属干扰频段开发定向优化配方，实现“靶向抗干扰”，兼顾效能与轻量化；三是智能自适应调控，开发可根据外界电磁环境动态调整电磁参数的智能涂层，在强干扰环境下自动提升防护等级，常规环境下优化信号性能，实现全场景最优平衡。
