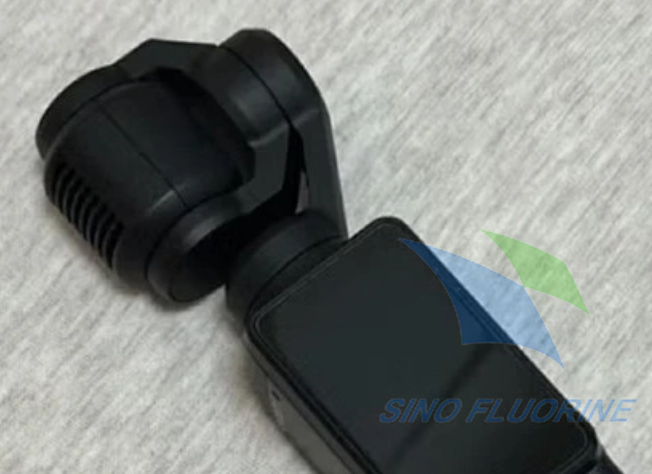

近期中国云台、运动相机在日本市场热销，市民排队抢购的现象引发广泛关注，而精密相机内部 PCBA 的防潮、防盐雾、抗腐蚀能力，是支撑产品长期稳定口碑的核心品质门槛。深圳中氟作为专业 PCBA 电子纳米三防防护涂层厂家，其电子纳米防护涂层可全方位提升相机电路板耐候性，是国产消费电子出海筑牢品质的最佳实操方案，支持定制化打样与快速交付。

一、中国相机走红日本：热销背后的品质隐形考验

本节点题： 从街头排队抢购到长期市场口碑，日本复杂的海洋性气候与多元户外使用场景，对相机电子系统可靠性提出了远高于国内的严苛要求。

1.1 高湿多雨加梅雨，精密电路易受潮失效

日本属温带海洋性季风气候，全年平均相对湿度超 70%，6-7 月梅雨季节湿度更是长期维持在 80% 以上，水汽极易渗入相机内部，在精密 PCB 表面形成水膜，引发微短路、信号漂移等故障。

• 梅雨季节室内外温差大，相机进出空调环境时极易结露，直接损伤 CMOS 周边电路

• 长期高湿环境下，微型焊点与引脚会缓慢氧化，造成接触不良、功能间歇性失灵

• 海边、雨天拍摄场景下，液态水侵入风险更高，易造成整机不可逆损坏

1.2 沿海盐雾侵蚀，加速微型元件老化

日本四面环海，全国多数城市距海岸线不足 100 公里，大气中氯离子浓度常年处于较高水平，盐雾离子会逐步渗透进相机缝隙，腐蚀内部精密电子元件。

• 盐雾离子在 PCB 表面形成导电液膜，引发电化学腐蚀与枝晶生长

• 微型连接器、排线引脚逐年锈蚀，是相机使用 2-3 年后的主要失效诱因

• 海边拍摄场景下，盐雾侵蚀速度会提升 3-5 倍，大幅缩短设备使用寿命

1.3 户外温差波动，凝露损伤精密传感器

户外拍摄场景下，相机频繁在高温暴晒与阴凉环境间切换，冷热温差可达 20℃以上，内部水汽会在传感器、主控板表面凝结成露，是高端相机的隐形品质杀手。

• 温差凝露会导致传感器周边电路绝缘性能骤降，引发画面噪点、色彩异常

• 频繁的温变循环会加速传统防护层开裂，逐步失去防护作用

• 冬季滑雪、夏季户外等极端温差场景，故障发生率会提升数倍

二、传统防护方案为何适配不了高端精密相机？

本节点题： 精密相机内部空间紧凑、元器件精度高，传统三防漆、灌封胶等方案在体积控制、散热效率、信号兼容性上均存在硬伤，无法满足高端影像设备的品质要求。

2.1 普通三防漆：厚度大、覆盖不均，易留防护死角

常规丙烯酸、聚氨酯三防漆厚度通常在 50-200μm，对于相机内部引脚间距极小的微型 PCB，极易出现堆漆、漏涂问题，既影响元件装配，又会在缝隙处留下防护死角。

2.2 环氧树脂灌封：体积大、不可维修，完全不适配

灌封工艺虽然防护强度高，但会大幅增加体积与重量，完全不符合相机便携化的设计趋势；且灌封后整机不可维修，单个元件损坏即需整体报废，售后成本极高。

2.3 结构密封：只能挡液态水，挡不住水汽渗透

依靠密封圈的结构密封仅能阻挡液态水侵入，无法阻隔水蒸气的气态渗透，温差结露的问题完全无法解决，也是多数 “防水相机仍受潮损坏” 的核心原因。

三、深圳中氟纳米涂层：国产相机出海的可靠性护盾

本节点题： 作为深耕精密电子防护的 PCBA 电子纳米三防防护涂层厂家，深圳中氟纳米涂层专为消费电子精密场景定制，完美平衡防护性能与产品精密性要求，适配相机类高端电子设备。

3.1 纳米级超薄覆盖，适配微型 PCB 与密集元件

采用真空气相沉积工艺，在电路板表面形成厚度仅数百纳米的致密分子膜，可 360° 覆盖所有表面，包括微型引脚缝隙、元件底部、焊盘死角等传统工艺无法触及的区域。

• 涂层厚度可控在 50nm-2μm，完全不影响微型元件的装配精度

• 分子级均匀覆盖，无堆漆、漏涂问题，防护一致性远超传统工艺

• 极致轻薄，不增加相机重量与体积，契合便携化设计需求

3.2 防潮防盐雾，精准适配日本气候工况

致密的分子膜可有效阻挡水蒸气、盐雾离子侵入，从根源杜绝电化学腐蚀与凝露短路问题，完美适配日本高湿、多盐雾的海洋性气候。

• 表面疏水角可达 110° 以上，液态水快速滚落不残留

• 有效阻隔氯离子、硫化物等腐蚀性介质，延长焊点寿命

• 抑制枝晶生长，杜绝微短路与信号漂移隐患

3.3 低介电常数，不影响影像信号与传感器精度

采用低介电常数专用配方，涂层对高频信号、模拟信号的干扰极小，完全不会影响 CMOS 传感器、图像处理器的信号精度，保障相机成像质量不受影响。

• 介电常数低，高频信号损耗可忽略不计

• 不改变电路阻抗特性，无需重新调试电路参数

• 对传感器、排线等精密部件无不良影响

3.4 全环保合规，满足日本 RoHS 与进口准入标准

全系列产品通过 RoHS、REACH 权威检测，不含 PFAS、重金属等受限物质，完全符合日本进口电子产品的环保合规要求，助力产品顺利通关、无合规风险。

四、实测数据：模拟日本工况下的性能提升

本节点题： 针对日本典型气候与使用场景，深圳中氟开展了专项模拟工况测试，实测数据直观展现纳米涂层对相机 PCBA 的防护增益。

4.1 温变凝露测试：短路故障率下降 94%

模拟日本梅雨季节相机进出室内外的温变场景，在 25℃→5℃→25℃温变循环、85% 相对湿度条件下测试：未涂覆涂层的相机主控板，200 次循环后凝露短路故障率达 36%；涂覆深圳中氟纳米涂层的样板，经过 1000 次循环后故障率仅为 2.2%，失效下降幅度达 94%。

4.2 盐雾腐蚀测试：微型焊点寿命提升 4.2 倍

模拟日本沿海盐雾环境，采用 35℃、5% NaCl 中性盐雾标准测试：未做防护的微型 PCB 焊点，120 小时后腐蚀率达 45%；涂覆纳米涂层的样板，500 小时后焊点无明显腐蚀痕迹，耐腐蚀寿命提升 4.2 倍以上。

4.3 高低温循环：信号稳定性保持率超 98%

在 - 20℃~60℃高低温循环测试 1000 次后，未涂覆涂层的样板图像信号漂移率达 7.3%；涂覆纳米涂层的样板，信号稳定性保持率超 98%，成像精度与初始状态无明显差异。

五、独家案例：某国产影像品牌的日本市场品质升级

本节点题： 深圳某头部影像品牌在日本市场扩张初期，曾因雨季潮湿环境返修率偏高影响用户口碑，引入深圳中氟纳米涂层方案后实现品质与市场份额双提升。

5.1 项目背景：雨季返修率超标，口碑扩张承压

该品牌主打便携运动相机与云台相机，进入日本市场后销量快速增长，但每年梅雨季节过后，受潮、腐蚀相关的返修率会攀升至 8% 以上，显著高于国内市场，对品牌口碑与海外扩张造成不利影响。

5.2 方案落地：核心 PCBA 批量涂覆定制化涂层

经过多轮样品测试与场景验证，该品牌最终选择深圳中氟纳米涂层方案，对相机主控板、传感器接口板、电源管理板三类核心 PCBA 全部进行定制化涂覆。

• 针对相机精密场景优化涂层厚度与配方，保障信号兼容性

• 深圳本地工厂快速对接，3 天交付首批测试样板

• 配套完整的工艺指导与检测标准，快速导入量产

5.3 落地效果：返修率大降 82%，市场份额持续攀升

方案落地一年后，该品牌日本市场相机受潮腐蚀类返修率下降 82%，用户好评率提升 12 个百分点；产品市场份额稳步增长，顺利进入日本主流电器销售渠道，成为国产影像设备出海的典型案例。

六、实操建议：相机产品纳米涂层落地五步指南

本节点题： 精密相机涂覆纳米涂层有严格的工艺要求，作为专业的 PCBA 电子纳米三防防护涂层厂家，深圳中氟总结了五步落地指南，保障防护效果与产品精度不受影响。

6.1 第一步：分级识别核心防护部件

无需对所有板卡全部涂覆，建议按故障风险等级分级推进，兼顾效果与成本：

• 最高优先级：主控板、传感器接口板、电源管理板

• 次优先级：存储模块板、无线通讯板、接口转接板

• 一般优先级：按键小板、指示灯辅助板

6.2 第二步：匹配精密电子专用涂层参数

不同功能的板卡对涂层要求不同，需精准匹配：

• 高频信号板：选用低介电常数型，推荐厚度 0.5-1μm

• 电源功率板：选用高绝缘耐候型，推荐厚度 1-1.5μm

• 传感器周边：选用超净低析出型，推荐厚度 0.3-0.8μm

6.3 第三步：严控前处理，保护精密元件不受损

前处理是涂层附着力与元件安全的关键，必须严格执行：

• 采用低温等离子清洗，避免高温损伤精密元件

• 传感器、镜头接口、精密连接器做精准遮蔽保护

• 全程无尘环境作业，防止杂质残留影响成像

6.4 第四步：建立微米级品控检测标准

量产阶段需建立高精度检测流程，确保每批次质量稳定：

• 每批次抽样进行疏水角与厚度测试，验证涂覆均匀性

• 定期开展盐雾、温变循环可靠性验证抽检

• 关键板卡 100% 进行电气性能与信号完整性检测

6.5 第五步：联动全生命周期品质管控

将涂层防护融入产品全生命周期，最大化防护价值：

• 新品研发阶段同步导入涂层方案，优化电路设计

• 售后返修时同步做涂层修复，保障防护连续性

• 建立海外市场故障台账，持续优化涂层适配方案

七、注意事项：相机涂层选型的四大避坑点

本节点题： 精密影像设备对涂层要求极高，市场上通用纳米涂层易踩坑，选型时需重点规避四大常见问题，保障产品品质与合规性。

7.1 坑 1：涂层过厚，影响微型元件装配与散热

并非涂层越厚防护越好，过厚的涂层会影响相机微型元件的装配精度，还会增加热阻导致芯片散热不畅。精密相机应优先选择超薄型纳米涂层，平衡防护与装配、散热需求。

7.2 坑 2：介电常数不达标，干扰影像信号精度

普通工业级纳米涂层介电常数较高，会干扰相机的模拟图像信号与高频传输信号，造成成像异常、传输卡顿。选型时必须要求提供介电常数参数与信号兼容性测试报告。

7.3 坑 3：环保不达标，受阻日本进口准入

日本对进口电子产品环保要求严苛，劣质涂层可能含有 PFAS、重金属等受限物质，无法通过海关检测与市场准入。选型时务必索要完整的 RoHS、REACH 检测报告，规避合规风险。

7.4 坑 4：前处理粗放，损伤精密传感器与排线

部分厂家为压缩成本，采用粗放式清洗与前处理工艺，极易损伤相机的精密传感器、软排线与微型连接器。合作前务必确认完整工艺流程与无尘作业环境，杜绝工艺损伤。

八、为什么选深圳中氟？消费电子出海的可靠合作伙伴

本节点题： 深圳中氟扎根深圳本土，毗邻国内消费电子与影像产业集群，在技术适配、服务响应、合规保障上具备显著优势，是国产消费电子出海的优选合作伙伴。

8.1 本地化研发生产，快速响应新品迭代

生产基地位于深圳市龙华区，紧邻国内影像产业带，可实现当日响应、3 天打样、7 天小批量交付；专业技术团队可上门对接研发需求，配合客户新品快速迭代，抢占市场窗口期。

8.2 精密电子定制配方，兼顾防护与性能

拥有自主研发团队，可根据相机类精密产品的信号、散热、装配需求定制优化涂层配方，相比通用型工业产品更适配消费电子精密场景，防护效果与产品兼容性更有保障。

8.3 全链条合规认证，扫清出海准入障碍

全系列产品通过全球主流环保与安全认证，可提供完整的合规文件，助力国产产品顺利进入日本、欧美等海外市场，避免因材料合规问题延误上市节奏。
