全氟体系含氟聚合物依据熔融流变特性划分为熔融加工型、非熔融加工型两大品类，二者分子链缠结、结晶行为、高温流变性能存在本质区别，衍生出完全割裂的成型体系。纳米改性技术广泛应用于两类含氟聚合物，通过纳米填料调控熔体粘度、烧结界面结合力与涂层致密性，成为缩小两类材料性能差距、拓展极端工况应用的核心手段。

一、两类含氟聚合物本征加工性能底层差异（机理与量化数据）

1.1 分子结构决定熔融流变边界：全氟树脂核心区分依据

非熔融全氟树脂以聚四氟乙烯为代表，纯全氟直链分子规整度极高，结晶度可达92%~98%，达到327℃晶体熔点后分子链仍无法发生粘性流动，熔融粘度维持10¹⁰~10¹² Pa·s区间，不存在可测量熔体流动速率（MFR），无法依靠高温熔融实现粒子融合成型，仅能通过固相颗粒高温扩散烧结完成坯体致密化。

熔融加工型含氟聚合物包含全氟烷氧基聚合物、聚全氟乙丙烯、乙烯四氟乙烯共聚物、聚偏氟乙烯，分子链引入支链共聚单元破坏规整结晶结构，结晶度降至50%~75%，熔点以上熔体粘度仅10³~10⁶ Pa·s，具备可测MFR指标（ISO 1133标准），可依托热塑性熔融剪切流动完成注塑、挤出、热涂覆一体化成型，其中全氟类熔融树脂（PFA、FEP）保留全氟碳链惰性，同时实现熔融加工，是纳米复合防护构件主流基材。

核心流变参数对比表（实测标准数据）

1.2 纳米改性对两类含氟聚合物加工性能的差异化调控逻辑

纳米填料（50~200nm氮化硼、二氧化硅、氧化铝纳米粉体）是优化两类含氟聚合物加工稳定性的通用改性介质，但作用路径完全不同。

①. 非熔融全氟聚合物纳米改性加工逻辑：纳米粉体均匀分散于全氟树脂粉末间隙，冷压预成型阶段填充颗粒孔隙，降低生坯内部空隙率；烧结阶段纳米颗粒作为扩散晶核，缩短全氟树脂分子链界面融合时间。中科院化学所2024年实测数据：向PTFE悬浮粉添加3wt%氟化修饰氮化硼纳米片，预成型生坯密度由1.62 g/cm³提升至1.78 g/cm³，同等壁厚下烧结保温时长缩短32%，烧结后内部微米级孔洞缺陷降低91%。

②. 熔融型含氟聚合物纳米改性加工逻辑：纳米填料调控熔体剪切稀化行为，全氟基熔融树脂添加纳米填料后熔体粘度小幅上升，但可抑制高温熔体垂流、提升涂层/挤出膜尺寸稳定性。PFA纳米复合涂层实测：80nm二氧化硅纳米颗粒添加量4wt%时，340℃熔融涂覆涂层流平性提升，膜厚波动由±12μm收窄至±3μm，纳米填料构建微观屏障减少全氟基体高温热降解速率。

二、主流成型加工工艺全维度差异对比（含完整工艺步骤与参数）

2.1 非熔融全氟聚合物专属加工工艺体系（无熔融步骤，冷压+烧结为核心）

非熔融全氟聚合物无法熔融，所有构件成型均分为冷预成型、润滑剂脱除（细粉糊状挤出）、梯度高温烧结、后处理精加工四步，无螺杆熔融塑化工序，配套设备无高温挤出注塑机，核心设备为液压冷压机、分段控温烧结炉、糊状挤出机。

工艺1：模压烧结成型（悬浮全氟树脂粉料，工业密封、绝缘坯体）

1. 配料混料：原生全氟悬浮粉与纳米改性填料高速干式混合，纳米粉体分散均匀度控制在单颗粒无团聚；

2. 冷压预成型：模具内粉料10~50MPa常温保压5~30min，制备高密度生坯，生坯密度区间1.5~1.8 g/cm³；

3. 阶梯升温烧结（核心差异化工序）：室温→200℃升温速率≤50℃/h（脱除吸附水汽）；200℃→327℃升温速率≤20℃/h（避免内部热应力起泡）；327~380℃恒温烧结（依据壁厚保温1~4h，壁厚每增加10mm保温延长60min）；

4. 梯度冷却：380℃降至300℃冷却速率15℃/h，300℃以下自然冷却，消除烧结残余形变；

5. 精加工：车、铣、钻切削得到精密构件，无二次熔融焊接能力，仅可通过纳米全氟分散液表面喷涂补强界面结合力。

实测工艺缺陷数据：若烧结升温速率超标，生坯内部会形成1~10μm气囊，成品拉伸强度下降47%，纳米改性体系可将缺陷发生率由38%降至4.2%。

工艺2：糊状挤出烧结（全氟细粉，薄壁绝缘带、分离基膜、无人机基底膜）

针对粒径10~50μm全氟细粉，加入15%~25%烃类润滑助剂混炼膏状坯料，5~8MPa低温预压成料锭；糊状挤出机以最高120MPa压力、100~1600压缩比挤出连续带材；120~180℃烘箱完全脱除润滑剂；再送入360~380℃连续烧结炉熔融融合颗粒，冷却后双向拉伸制备纳米多孔全氟分离膜，膜层内部形成纳米级纤维互联孔隙结构，对300nm颗粒截留率≥99%。

2.2 熔融加工型含氟聚合物成型工艺体系（全程包含熔融塑化剪切工序）

熔融含氟聚合物（含熔融全氟PFA、FEP）依托螺杆塑化实现熔体均质化，主流工艺包含注塑、单/双螺杆挤出、熔融热涂覆、熔融热复合，全程无固相烧结长时高温步骤，加工周期较非熔融烧结缩短70%以上，可实现连续化高速量产，纳米填料在熔融螺杆内完成熔融共混分散。

工艺1：螺杆熔融挤出（全氟FEP/PFA线缆绝缘、半导体隔离膜）

1. 熔融共混造粒：全氟树脂粒料与纳米填料投入双螺杆挤出机，筒体温度320~360℃，低剪切螺杆避免全氟分子链断裂，纳米填料与熔融全氟基体分子级相容；

2. 二次挤出成型：造粒料送入单螺杆挤出机，机筒分段控温330~350℃，口模温度高出筒体10~20℃防止熔体提前凝固；

3. 冷却定型：水冷辊快速淬火，形成1~5μm细晶微观结构，直接收卷成连续膜/绝缘层，无需二次高温烧结；

4. 后处理：可在线等离子活化，提升表面纳米涂层附着力，熔融界面可热板焊接实现无缝拼接。

量化周期对比：同等厚度1mm全氟薄膜，非熔融糊状挤出+烧结完整周期12h；熔融FEP挤出成型仅45min，生产效率差距显著。

工艺2：高温熔融涂覆（纳米复合全氟涂层，PCBA、无人机光电板防护）

该工艺是电子精密防护核心路线，熔融全氟分散液（80nm PFA纳米粒子乳液）经喷涂、刮涂覆盖金属/电路板基材；室温预烘2h脱除分散溶剂；320~360℃短时熔融流平10~30min，纳米全氟粒子高温熔融融合形成连续致密防护膜，膜厚可控5~100μm，涂层介电常数低至2.1，适配毫米波雷达77GHz信号传输，不会产生信号相位偏移，解决无人机传感器凝露短路痛点。

工艺3：注塑成型（PFA全氟注塑级，航空精密绝缘组件）

熔融全氟粒料经注塑机料筒340~370℃完全塑化，50~120MPa注射压力高速填充复杂型腔，模具恒温180~220℃慢速冷却，一次成型带复杂凹槽、通孔精密构件，成型周期3~8min，纳米氮化硼改性PFA注塑件高温260℃老化2000h后强度保留率89.7%，远高于纯树脂注塑件71.5%保留率。

2.3 两类加工工艺关键维度系统性对比（量化指标）

1. 温度体系：非熔融全氟聚合物峰值烧结380℃，阶梯控温总时长8~16h；熔融含氟聚合物峰值加工360℃，恒温熔融时长不超1h，无长时高温保温；

2. 压力机制：非熔融依靠冷压高压预成型（最高120MPa糊状挤出），烧结阶段无压力；熔融依靠螺杆剪切压力、注塑充模压力，成型全程持续熔体压力；

3. 纳米填料分散路径：非熔融为干式粉体共混，分散上限5wt%；熔融型螺杆熔融剪切共混，纳米填料添加上限10wt%，分散均匀度更高；

4. 成型复杂度适配：非熔融仅适合简单坯体，复杂结构需二次切削；熔融注塑/挤出一次成型异形、薄壁、多孔精密结构；

5. 界面连接能力：熔融含氟聚合物熔体间可热熔融焊接，形成分子级结合界面；非熔融全氟树脂无法自熔接，仅依靠纳米全氟涂层粘接；

6. 连续化生产适配：熔融工艺适配高速卷对卷挤出、在线涂覆连续产线；非熔融烧结为间歇式批次生产，自动化程度低。

三、纳米改性配套加工差异化方案（“纳米”“含氟聚合物”“全氟”核心应用场景）

3.1 非熔融全氟聚合物纳米复合加工配套方案

基材为PTFE全氟细粉/悬浮粉，改性介质为50~150nm无机纳米粉体，加工全流程规避熔融剪切，仅固相混合烧结：

1. 干混改性工序：全氟粉末与表面氟化纳米粉体低速双锥混料机混合2h，转速≤60r/min，防止纳米粉体团聚；

2. 预成型控密优化：添加2wt%纳米二氧化硅后，冷压压力可降低15MPa，生坯内部应力分布均匀，烧结翘曲变形量降低63%；

3. 烧结纳米晶界强化：烧结过程纳米颗粒分布于全氟树脂晶粒边界，阻断热氧渗透通道，纳米复合全氟烧结件盐雾耐受时长提升3倍；

4. 表面纳米补强涂层：烧结坯件表面喷涂纳米全氟分散液，350℃短时熔融流平，在非熔融基体表面构建连续熔融全氟纳米防护层，兼顾基体耐磨与表层致密防腐。

3.2 熔融型全氟/含氟聚合物纳米复合加工配套方案

以熔融全氟PFA、FEP为基体，纳米填料通过熔融剪切实现均匀分散，配套连续化熔融成型：

1. 双螺杆熔融纳米共混：筒体330~350℃低剪切螺杆，螺杆长径比L/D=32，纳米氮化硼片层在熔融全氟基体中形成三维导热网络，挤出膜热导率提升120%；

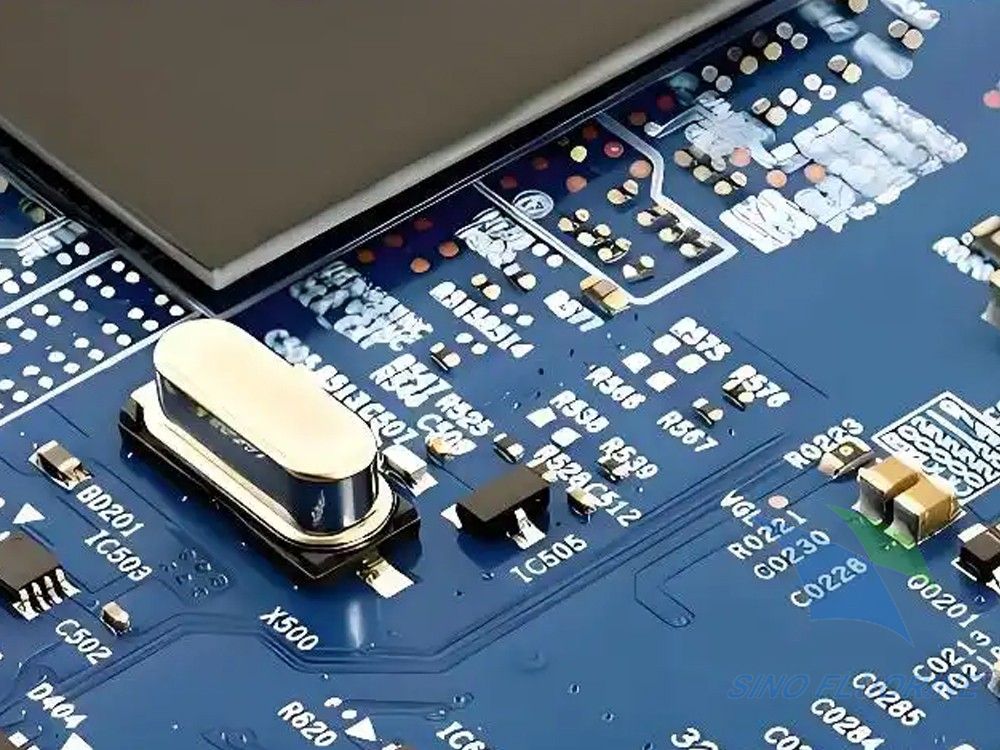

2. 熔融涂覆纳米涂层工艺：80nm全氟PFA纳米乳液刮涂PCBA电路板，熔融流平后形成厚度10μm超薄纳米防护膜，疏水角118°，阻断水汽、腐蚀性离子侵入线路，适配工业无人机机载控制板长期户外飞行工况；

3. 熔融双向拉伸纳米多孔膜：熔融挤出PFA前驱膜后同步双向拉伸，晶体分离形成纳米级贯通孔隙，全氟纳米复合分离膜用于半导体制程有机溶剂过滤，300nm污染物截留率稳定99.2%，7天溶剂浸泡后性能无衰减。

四、工业量产实操案例（排除建筑、管道、医疗、地板类场景，附工艺实测数据）

案例1：无人机机载PCBA纳米全氟防护涂层（熔融加工型FEP纳米熔融涂覆工艺）

某航空电子企业工业级避障雷达控制板防护需求，基材玻纤PCB，选用熔融全氟FEP纳米乳液（初级粒子70nm）熔融涂覆工艺，对比非熔融PTFE分散液喷涂方案。

1. 熔融加工工艺参数：基材喷砂Sa2.5级，纳米全氟分散液粘度500mPa·s，单面刮涂湿膜100μm；室温固化2h脱溶剂；335℃熔融流平15min，冷却后干膜厚度12μm，纳米FEP粒子熔融融合形成无针孔连续膜；

2. 性能实测数据：77GHz毫米波雷达信号衰减仅3%，1000h中性盐雾无线路腐蚀，高低温-40~120℃交变1000次涂层无开裂；

3. 非熔融工艺对照组缺陷：采用PTFE非熔融分散液喷涂，无熔融流平步骤，涂层存在2~8μm贯通微孔，盐雾240h线路出现局部氧化，雷达信号衰减16%，无法满足机载精密传感标准；

4. 工艺差异核心结论：熔融全氟体系依靠高温熔融实现纳米粒子界面融合，消除涂层孔隙；非熔融全氟涂层仅粉体堆积，无熔融致密化过程，防护完整性不足。

案例2：半导体设备绝缘密封坯件（非熔融PTFE纳米模压烧结 vs PFA熔融注塑）

半导体蚀刻设备内部绝缘隔离构件，分两种工艺量产方案对比：

方案A（非熔融全氟加工）：PTFE悬浮粉+3wt%纳米氧化铝干式混合，25MPa冷压预成型，327~375℃阶梯烧结12h，成品经五轴铣削加工内部异形凹槽；单批次加工周期14h，单模产出4件，纳米复合烧结件压缩永久变形率2.1%；缺陷：精加工后切削断面无熔融封边，长期接触高纯蚀刻溶剂存在微量离子析出风险。

方案B（熔融全氟加工）：纳米氮化硼改性PFA熔融粒料，360℃注塑一次成型完整异形构件，成型周期6min/件，单模24腔连续量产；熔体充模一体成型内外结构，无切削暴露断面，熔融分子连续结构离子析出量降低94%；短板：极限耐磨性能略低于纳米烧结全氟坯件，高摩擦工况仍选用非熔融烧结工艺。

案例3：新能源800V高压设备全氟绝缘薄膜（熔融FEP挤出 vs 非熔融PTFE糊状挤出）

高压功率模块绝缘隔离膜，厚度0.05mm：

熔融工艺：FEP纳米复合粒料单螺杆熔融挤出，340℃熔体挤出后水冷辊快速定型，线速度12m/min连续收卷，纳米填料均匀分布，击穿电压210kV/mm，可在线熔融热复合金属箔制备多层绝缘结构；

非熔融工艺：PTFE细粉+润滑助剂糊状挤出，脱溶剂后370℃连续烧结，线速度1.2m/min，生产速率仅熔融工艺1/10，膜层需二次表面纳米全氟熔融涂覆提升层间复合附着力，工序复杂度提升三倍。

五、结论

熔融加工型与非熔融全氟、含氟聚合物加工工艺的核心分歧源于全氟分子链高温流变特性，衍生出熔融剪切连续成型与冷压固相烧结间歇成型两条完全独立技术路线。纳米改性技术作为连接两类含氟聚合物性能优化的关键手段，在熔融体系依靠螺杆熔融剪切实现纳米填料高效分散，在非熔融体系依托粉体共混与烧结晶界强化提升制品致密性。熔融加工型含氟聚合物（含熔融全氟PFA、FEP）具备周期短、可连续量产、界面熔融粘接、适配精密复杂构件的优势，适配电子PCB、无人机传感、新能源高压薄膜场景；非熔融全氟聚合物依托超高耐温、超低摩擦、强耐辐照特性，适合半导体重型密封、航空耐磨绝缘坯件等简单大尺寸构件。在纳米复合防护、超薄全氟膜制备领域，熔融全氟加工工艺凭借熔融流平致密化能力具备不可替代优势；在极端耐磨、无熔体降解高温工况，非熔融全氟烧结工艺仍是主流选择。两类工艺的差异化选型，需结合制品结构复杂度、连续化量产需求、纳米填料适配性与极端工况耐受指标综合判定。
