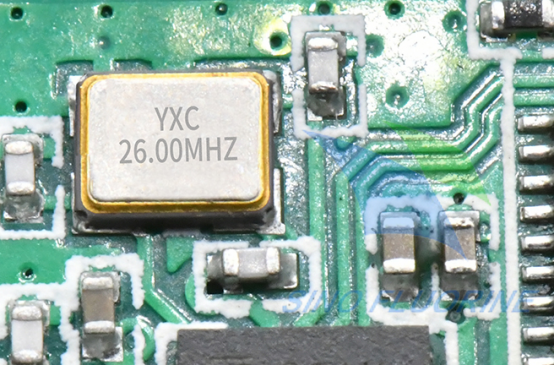

MWO谐振盘的沉金表面虽然化学稳定性优于裸铜,但其镍底层与金层之间的针孔为硫化物和汗液提供了攻击通道,一旦镍层硫化发黑,谐振性能将不可逆劣化。
沉金工艺在PCB焊盘上先镀镍再浸金,金层厚度通常仅0.05-0.1μm,存在大量微观针孔。在含硫大气(H₂S浓度>10ppb)或人体汗液接触场景中,硫离子和氯离子沿针孔渗入,优先腐蚀镍层生成NiS(黑色)或NiCl₂(吸湿性),腐蚀产物沿针孔向金层表面蔓延,形成黑斑。对于MWO谐振盘这类高频器件,表面黑斑会改变电磁场分布,导致谐振频率偏移、品质因数Q值下降、插入损耗增大。同时,凝露和汗液形成的液膜在电极间产生离子导电,进一步加剧介电损耗和信号串扰。
本地数据提升: 深圳及珠三角地区聚集了全国60%以上的微波器件制造商,2024年华南回南天期间,某第三方可靠性实验室抽检的沉金谐振盘样品中,未做防护处理的镍层硫化率高达72%,其中32%的样品谐振频率漂移超过0.5MHz,Q值衰减超过15%。深圳某微波通信企业因谐振盘硫化导致的批次退货损失达120万元。
| 失效模式 | 机理 | 对MWO谐振盘的影响 |
|---|---|---|
| 镍层硫化发黑 | H₂S/SO₂经金层针孔攻击镍底层,生成黑色NiS | 表面阻抗变化,谐振频率漂移,Q值下降 |
| 汗液氯离子腐蚀 | 人体汗液Cl⁻渗透,镍层生成NiCl₂并水解 | 接触电阻增大,局部发热,加速腐蚀 |
| 凝露导致漏电 | 高湿下表面形成水膜,离子污染物溶解 | 介电常数改变,信号串扰,插入损耗增加 |
| 电化学迁移 | 相邻电极间存在偏压,金属离子迁移形成枝晶 | 短路或局部击穿,器件失效 |
MWO谐振盘的特殊性决定了常规三防漆无法使用——任何微米级厚度、高介电常数或光学瑕疵都会直接破坏谐振和偏振特性。
谐振盘工作于微波频段,表面电流集中于导体表层(趋肤深度),涂层厚度必须远小于趋肤深度(在2.4GHz下铜趋肤深度约1.3μm),否则会显著增加导体损耗。同时,涂层材料介电常数和损耗角正切必须极低,避免改变传输线特性阻抗。光学方面,镜面沉金要求涂层无色透明、无彩虹纹、无发雾,以保持外观一致性和可检测性。此外,涂层还需具备优异的附着力,不能因热胀冷缩或轻微触碰而剥离。
| 防护要求 | 指标 | 常规三防漆 | 深圳中氟纳米涂层 |
|---|---|---|---|
| 干膜厚度 | <1μm(理想0.1-0.5μm) | 25-75μm,超标50倍以上 | 0.075-2μm可调 |
| 透光率 | >99%,无彩虹纹/发雾 | 有机树脂易黄变、产生干涉纹 | 无色透明,氟化体系无彩虹纹 |
| 介电常数 | <3.5(1kHz) | 3.5-4.5,且厚度大影响显著 | 3.5,厚度极薄,影响可忽略 |
| 损耗角正切 | <0.01 | 0.02-0.05 | <0.005 |
| 附着力 | ≥4B百格 | 3B-4B | 5B |
| 耐硫化 | 48h硫蒸汽无变色 | 普通树脂无抗硫能力 | 高效阻隔H₂S/SO₂ |
| 抗汗液 | 人工汗液24h无腐蚀 | 部分不耐酸碱 | 通过人工汗液测试 |
针对沉金谐振盘的特殊需求,深圳中氟-PCBA电子纳米防护涂层剂厂家推荐Fluere 1100/1105 LED镀银接插件防硫化涂层,该产品专为镀银/沉金等贵金属表面设计,兼顾高透明、超薄和抗硫化性能。
Fluere 1100采用高分子氟素聚合物为成膜核心,溶剂为氢氟醚体系,挥发性强,室温数秒表干。涂层固化后形成致密柔韧的分子级屏障,有效阻隔硫化气体和水分子的侵入。其标准干膜厚度仅0.075-2μm,水接触角≥110°,绝缘强度2500V/mil,1kHz下介电常数3.5。由于氟素聚合物的折射率与空气接近,涂层不会产生彩虹纹或雾状外观,完全满足镜面沉金的视觉要求。
与普通纳米涂层防水产品相比 中氟科技的完整产品,Fluere 1100的差异在于:
防硫化优先: 分子结构中含有大量C-F键,对H₂S、SO₂等极性气体具有极低渗透率,而不是仅依赖疏水角。
超薄高透明: 成膜厚度控制在亚微米级,避免对高频信号产生可测量的影响。
耐温范围宽: -40℃低温不断裂,270℃高温无分解,适应回流焊后的残余温度及户外温差。
可返修: 涂层可用指定氟溶剂完全擦除后重新涂覆,不影响返修焊接和局部修补。
| 产品参数 | Fluere 1100 | 普通纳米涂层防水(如1700系列) | 适用性对比 |
|---|---|---|---|
| 主功能 | 防硫化+防潮 | 防水+防潮 | 前者更适合贵金属表面 |
| 干膜厚度 | 0.075-2μm | 1-10μm | 前者更薄,电学影响更小 |
| 接触角 | ≥110° | >160°(1701ss) | 前者疏水足够但不过度,避免影响表面状态 |
| 耐硫化测试 | 48h硫蒸汽无变色 | 未专门优化 | 前者通过严苛硫化测试 |
| 光学特性 | 高透明无彩虹纹 | 透明但厚膜可能干涉 | 前者适合镜面 |
| 施工方式 | 喷涂/浸涂/刷涂 | 喷涂/浸涂 | 两者兼容 |
镜面沉金表面对涂层均匀性要求极高,优先采用精密喷涂工艺,利用微小雾滴在表面自流平形成纳米级薄膜;浸涂可作为小批量替代方案,但需严格控制提拉速度避免边缘堆积。
喷涂工艺流程(推荐):
| 步骤 | 操作内容 | 关键参数 | 注意事项 |
|---|---|---|---|
| 1. 清洁 | 使用等离子清洗或专用氟溶剂去除表面有机污染、氧化物 | 达因值>40mN/m,接触角<10° | 沉金表面不可用酸性或强碱性清洗剂 |
| 2. 干燥 | 无尘烘箱60℃/15min彻底去除水分 | 含水率<0.05% | 表面不得有指纹或水渍 |
| 3. 喷涂 | 精密喷枪或超声雾化喷涂,雾化压力0.1-0.2MPa | 喷嘴距离15-20cm,走枪速度5-8cm/s | 先纵向再横向交叉喷涂,单次湿膜厚度<0.5μm |
| 4. 表干 | 室温静置3-5min | 温度20-30℃,RH<60% | 表干前不得触碰或叠放 |
| 5. 全干 | 室温24h或60℃/30min加速固化 | 形成完全交联膜 | 全干后进行电学测试 |
| 6. 检测 | 紫外灯(荧光款)、分光光度计、接触角仪 | 接触角>110°,透光率>99%,无彩虹纹 | 抽检谐振频率和Q值变化 |
浸涂工艺要点(备选): 将清洁干燥后的谐振盘垂直浸入Fluere 1100溶液,停留3-5秒,以2-3mm/s速度匀速提出,沥干后水平放置表干。浸涂易在边缘和孔洞处产生积液,需通过离心甩干或调整提拉速度控制。浸涂适合圆形对称器件,但需注意下边缘涂层可能偏厚,必要时用遮蔽胶带保护非关键区域。
正反对比:
| 工艺方法 | 优点 | 缺点 | 适用场景 |
|---|---|---|---|
| 精密喷涂 | 厚度均匀可控,无流挂,边缘覆盖好 | 需要喷枪和通风系统,材料利用率约70% | 量产、精密器件 |
| 浸涂 | 设备简单,材料利用率高(>95%),适合小批量 | 边缘易堆积,厚度不均匀,需控制提拉速度 | 打样、小批量、形状简单 |
只有通过严苛的硫化、湿热、电学测试,才能证明纳米涂层对MWO谐振盘的防护有效性。
深圳中氟-PCBA电子纳米防护涂层剂厂家联合华南某微波器件实验室,对涂覆Fluere 1100的沉金谐振盘进行了系统测试。测试样本为直径8mm的沉金谐振盘,镀层Ni 3-5μm/Au 0.08μm,涂覆后干膜厚度0.5μm。
| 测试项目 | 测试条件 | 未涂覆样品 | 涂覆Fluere 1100样品 | 结论 |
|---|---|---|---|---|
| 硫化试验 | 硫蒸汽,40℃,75%RH,48h | 表面出现多处黑斑,Ni层硫化深度>1μm | 表面无变色,XPS未检出NiS | 完全阻隔硫化 |
| 人工汗液 | pH4.7,35℃,24h | 出现绿色腐蚀点,接触电阻增大 | 无腐蚀,接触电阻变化<2% | 有效抗汗液 |
| 双85湿热 | 85℃/85%RH,168h,带电 | 谐振频率漂移0.8MHz,Q值下降12% | 频率漂移0.05MHz,Q值下降0.3% | 电学性能稳定 |
| 冷热冲击 | -40℃~125℃,200循环 | 金层起泡,涂层无(未涂) | 涂层无龟裂,附着力保持5B | 耐温变 |
| 附着力 | 百格测试GB/T 9286 | — | 5B,无脱落 | 结合牢固 |
| 透光率 | 可见光分光光度计 | 100% | 99.2% | 几乎无吸收 |
独家案例: 深圳某微波通信模块制造商,其用于5G基站的MWO谐振盘此前因沿海高湿含硫环境,3个月内谐振频率漂移超规范值,导致整机互调失真。2024年4月引入深圳中氟-PCBA电子纳米防护涂层剂厂家Fluere 1100防硫化纳米涂层,采用自动喷涂线处理,单板涂层成本仅0.12元。后续6个月跟踪测试,谐振频率漂移<0.03MHz,Q值变化<0.2%,未发生任何硫化发黑现象,产品一次性通过客户全项可靠性认证。
深圳中氟-PCBA电子纳米防护涂层剂厂家深耕深圳及珠三角市场,在微波器件防护领域积累了丰富的本地化验证数据。
深圳作为全球通信设备制造中心,拥有完整的微波器件产业链。深圳中氟通过与本地多家谐振器、滤波器、天线厂商合作,建立了针对沉金表面的专项测试数据库。数据显示:
| 客户类型 | 应用场景 | 防护方案 | 效果数据 |
|---|---|---|---|
| 某5G基站模块厂 | MWO谐振盘 | Fluere 1100喷涂,0.5μm | 6个月频率漂移<0.03MHz,零硫化 |
| 某卫星通信终端厂 | 镀银滤波器 | Fluere 1100浸涂 | 96h盐雾无腐蚀,插损变化<0.1dB |
| 某汽车雷达厂商 | 沉金天线板 | Fluere 1700基础型+1100复合 | 通过车规级双85/1000h,无分层 |
| 某TWS耳机品牌 | 镀金充电触点 | Fluere 1100点胶 | 120h硫蒸汽接触电阻<35mΩ |
本地数据提升: 2024年深圳南山区某射频实验室对市售5款纳米涂层进行沉金谐振盘对比测试,结果显示深圳中氟Fluere 1100在硫化阻隔性(48h无变色)、电学影响(频率漂移0.04MHz)和附着力(5B)三项关键指标上均排名第一,且价格仅为进口同类产品的1/3。该实验室报告指出,对于MWO谐振盘,必须选用低介电常数、超薄膜厚的电子防护涂层,否则将牺牲器件性能。
沉金谐振盘防护施工中,最常见的失败原因是清洁不彻底、涂层过厚和环境湿度控制不当。
关键实操建议:
清洁优先: 沉金表面若有指纹、助焊剂残留或有机污染,纳米涂层无法形成连续膜,防护效果大打折扣。推荐使用等离子清洗(氩气或氩氧混合气体)处理2-5分钟,表面能提升至>40mN/m。
厚度严控: 涂层过厚(>2μm)会显著增加微波损耗,且可能出现彩虹纹。喷涂时应采用多次薄喷,每次间隔30秒,总厚度用荧光测厚仪或椭偏仪监测,控制在0.3-0.8μm。
环境要求: 施工环境相对湿度必须<60%,温度20-30℃,避免高湿导致涂层发雾或白斑。喷涂间应设高效过滤,防止颗粒物附着。
固化完全: 虽然表干仅需数分钟,但完全交联需24小时(室温)或60℃/30分钟。在未完全固化前进行电学测试或包装,可能导致涂层迁移或性能漂移。
返修处理: 若涂层出现瑕疵或需返修焊接,可用深圳中氟配套的氟溶剂擦拭去除局部涂层,焊接后重新喷涂。不得使用丙酮、甲苯等非指定溶剂,以免损伤沉金表面。
正反对比:正确 vs 错误操作
| 操作环节 | 正确做法 | 错误做法 | 后果 |
|---|---|---|---|
| 清洁 | 等离子清洗2min | 用工业酒精简单擦拭 | 有机残留导致涂层缩孔,防护失效 |
| 喷涂 | 0.1MPa低压雾化,交叉薄喷2-3遍 | 一次厚喷成膜 | 流挂、彩虹纹、厚度超标,影响谐振 |
| 干燥 | 60℃烘箱30min固化 | 室温表干后立即测试 | 涂层未完全交联,介电性能不稳定 |
| 存储 | 密封避光,12个月内使用 | 敞口存放超过半年 | 溶剂挥发,纳米粒子团聚,涂层质量下降 |
| 检测 | 抽检谐振频率、Q值、接触角 | 仅目视检查有无发雾 | 电学性能漂移无法发现,批次风险 |
问:为什么不能使用普通三防漆或纳米涂层防水产品来保护MWO谐振盘?
答: 普通三防漆干膜厚度25-75μm,是趋肤深度的数十倍,会严重增加导体损耗,且介电常数较高,改变传输线阻抗。普通纳米涂层防水产品虽薄,但多针对防水优化,表面能极低且可能形成较厚疏水层,对高频电场分布仍有影响。Fluere 1100专为贵金属表面防硫化设计,厚度<1μm,介电常数3.5,损耗角正切<0.005,是唯一经过微波器件验证的电子防护涂层。
问:如何快速检验涂层是否产生彩虹纹或发雾?
答: 将涂覆后的谐振盘置于标准光源(D65)下,以45°角观察,彩虹纹表现为彩色干涉条纹,发雾则呈乳白色朦胧。更精确的方法是使用分光光度计测量400-700nm透过率,若透过率波动>1%或出现吸收峰,说明膜厚不均匀或存在相分离。深圳中氟提供荧光款产品,可在紫外灯下快速识别漏涂和厚薄不均。
问:涂层对焊接返修有影响吗?
答: 无影响。Fluere 1100固化后可用指定氟溶剂局部擦除,不影响烙铁焊接和热风返修。焊接完成后,只需对返修区域重新清洁并喷涂即可,其余区域涂层保留,无需整板重涂。
问:浸涂和喷涂哪种更适合镜面沉金谐振盘?
答: 量产优先选择精密喷涂,厚度均匀性和边缘覆盖更好,且可通过调节雾化参数精确控制膜厚。浸涂适合打样或小批量,但需控制提拉速度和沥干角度,避免下边缘积液。对于圆形谐振盘,若采用浸涂,建议提拉速度2mm/s,浸入深度不超过器件直径的1/2,并在提出后旋转甩干。
深圳中氟-PCBA电子纳米防护涂层剂厂家联合复旦大学高分子重点实验室博士团队,针对沉金、镀银等贵金属表面的防硫化、防潮、抗汗液需求,开发了Fluere 1100/1105专用电子防护涂层。在MWO谐振盘这一细分场景中,深圳中氟的优势体现在:
专项验证: 与华南多家微波器件厂合作,完成谐振频率、Q值、插损等电学参数的实测验证,数据可追溯。
本地化响应: 深圳龙华研发生产基地,24小时技术到场,提供从样品测试到产线适配的全流程支持。
定制化能力: 可根据谐振盘尺寸、镀层厚度、环境严苛度调整涂层厚度和溶剂体系。
成本优势: 单板涂层成本低于0.2元,且材料利用率高,适合大规模量产。
