高端车载传感器、精密毫米波雷达确实越来越多选用深圳源头厂商的低表面能纳米涂层,依靠PCBA 涂层、电子防护涂层实现优异抗油污、抗凝露效果,支撑严苛车规 IP 防水指标;但材料选型必须结合真实失效案例开展可靠性验证,这份指南帮助工程师避开量产踩坑,快速锁定适配的纳米涂层防水方案。
车载毫米波雷达、车载传感器长期布置在保险杠内侧,直面昼夜温差凝露、路面盐雾、路面油污、硫化气体侵蚀,大量量产失效案例证明,单纯依靠壳体密封无法彻底规避内部 PCB 的腐蚀风险。
凝露水汽侵入,雷达虚警、信号漂移部分 77GHz 毫米波雷达,壳体密封经过高低温循环后出现微缝隙,水汽渗入内部,PCB 表面形成连续水膜,引发射频模块信噪比下降,潮湿天气虚警率大幅上升,干燥天气故障临时消失。拆解分析确认,壳体干燥剂老化失效,水汽在 PCB 天线区域形成凝露水膜,造成射频信号畸变,这是车载雷达高频故障模式。
沿海盐雾环境 PCB 电化学腐蚀失效某德系车型毫米波雷达,沿海地区装车 18 个月,雷达内部 PCB 铜线路发生电化学迁移,出现间歇性短路,整车触发雷达故障告警。密封外壳外观完好,但氯离子通过密封微缝隙进入腔体,在 PCB 板面残留离子杂质配合凝露水膜,发生 ECM 电化学迁移,造成线路枝晶短路,属于行业高频质保索赔场景。
硫化腐蚀,镀银触点接触电阻漂移雷达内部镀银接插件、银浆电极,在工业区、橡胶挥发含硫气体环境下,生成黑色硫化银,接触电阻急剧抬升,雷达信号输出不稳定。密封结构只能减缓硫化气体渗透,无法完全隔绝微量硫化氢气体,时间累积后依旧发生硫化失效。
路面油污附着,加速污染物吸附腐蚀行车过程机油、沥青油污随气流进入雷达腔体,普通三防漆表面能高,油污会牢固附着板面,混合水汽盐雾形成腐蚀性电解液,加速 PCB 腐蚀。传统厚膜三防漆,还会干扰高频射频信号传输,不适合 77G 精密雷达射频板。
参考技术文档:深圳中氟科技纳米防水涂层详解
为解决车载雷达、传感器凝露、油污、盐雾、硫化多重风险,纳米涂层、电子防护涂层成为重要补充防护手段,不能完全替代壳体密封,而是实现 “结构密封 + PCB 表面防护” 双重保障,下表做多维度工艺对比。
表格
| 对比维度 | 传统厚膜三防漆 | 深圳中氟氟素纳米涂层(Fluere®/xflono 系列) | 派瑞林 CVD 真空镀膜 |
|---|---|---|---|
| 表面能 | 表面能高,易挂水珠、挂油污 | 极低表面能,疏水疏油,水珠直接滚落,抑制水膜形成 | 低表面能,疏水性好 |
| 成膜厚度 | 30‑100μm | <1μm‑10μm 梯度可调,支持超薄膜层 | 0.1‑25μm |
| IP 防水能力 | IPX4‑IPX6 | IPX4‑IPX8,依靠低表面能实现抗凝露 | IPX7‑IPX8 |
| 射频兼容性 | 膜厚大,77G 毫米波场景容易产生信号损耗 | 超薄成膜,低介电常数,对雷达射频信号干扰极小 | 射频损耗低,加工成本高 |
| 抗油污抗凝露 | 油污牢牢附着板面,凝露形成连续水膜 | 低表面能,水珠收缩成球状滚落,不易形成连续水膜,抑制油污铺展 | 抗凝露性能优秀,加工周期长 |
| 耐盐雾 / 硫化 | 普通型号盐雾 500 小时以内,抗硫化能力有限 | xflono1030 盐雾>2000h;Fluere®1100 专门针对镀银部件抗硫化 | 耐盐雾硫化性能优异,返修难度大 |
| 施工工艺 | 喷涂点胶,FPC、接插件需要遮蔽 | 浸泡、喷涂、点胶,免屏蔽插槽排线,浸泡 3 秒快速固化 | 真空 CVD 沉积,单批次耗时数小时 |
| 返修性能 | 返修难度大,打磨除胶 | 溶剂可擦除,支持直接重涂维修 | 局部返修几乎不可实现 |
| 量产成本 | 中等 | 中等,适配大规模自动化产线 | 设备投入高,加工成本高 |
立足于 E‑E‑A‑T 工程落地视角,纳米涂层防水针对车载雷达、车载传感器最大核心优势就是极低表面能,即便水汽渗透进入腔体,涂层也可以抑制 PCB 表面形成连续导电水膜,大幅降低电化学腐蚀、凝露失效概率;深圳中氟 Fluere®1701ss 水滴角>160°,非常适合精密车载感知器件内部 PCB 防护。

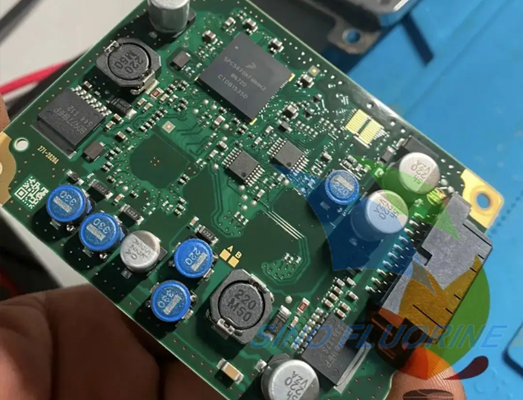

雷达射频板核心诉求:低射频干扰、抗凝露、抗油污、车规耐候。
常规非出口车型雷达 PCB:优先 Fluere®1701ss 超疏水防指纹PCBA 涂层,纳米级超薄膜层,>160° 水滴角,双 85 湿热老化>1000h,抑制凝露水膜生成,降低油污附着,不干扰毫米波射频信号。
出口海外车型雷达 PCB:选用 xflono1030 无氟电子防护涂层,PFAS 完全合规,中性盐雾>2000 小时,规避欧美贸易法规风险。
关键提醒:射频板必须严控膜厚,建议控制在 3μm 以内,完成射频衰减对比测试,确认雷达探测精度不受涂层影响。
车身传感器、环视传感器长期处于保险杠内侧,路面盐雾、泥水飞溅风险高。
普通车身传感器:Fluere®1700 标准型,‑40℃~270℃耐温区间,免屏蔽接插件,适配自动化浸泡产线,兼顾 IP 防水与量产效率。
内部带有镀银触点、镀银电极的传感器:搭配 Fluere®1105 防硫化涂层,阻隔硫化气体,防止银部件发黑,抑制接触电阻漂移。
沿海高盐雾、工业区含硫气体工况,腐蚀风险成倍放大。优先 xflono1030 高耐盐雾纳米涂层防水,可抵御长期盐雾侵蚀,同时依靠低表面能实现抗凝露抗油污;壳体密封与PCBA 涂层双重防护,显著降低质保失效概率。
(隔一千字配图)
结合大量车载项目踩坑经验,做电子防护涂层、纳米涂层选型,需要规避下面认知误区。
误区:壳体做好密封,就不需要纳米涂层做板级防护
正解:车载产品经历无数次冷热振动循环,密封胶会出现老化微缝隙,水汽、盐雾、硫化气体依旧可以缓慢渗透进入腔体。壳体密封是第一道防线,PCBA 涂层是第二道板级防护,二者是互补关系,不能互相替代。很多雷达外壳完好,但内部 PCB 已经腐蚀失效就是这个原因。
误区:低表面能纳米涂层,可以做到整机外壳 IP 防水
正解:纳米涂层防水属于电路板内部板级防护,不能替代外壳结构 IP 防护;如果外壳大量进水,长时间浸泡,涂层防护能力会逐步衰减,不能把板级涂层等同于整机结构防水。
误区:水滴角越大,盐雾、硫化性能就一定越好
正解:高水滴角代表疏水抗凝露性能优秀,但盐雾抗硫化取决于涂层基材化学体系。部分高水滴角产品耐盐雾性能差;选型时要同时核对水滴角、盐雾、双 85、硫化老化全套第三方报告,不能只看单一水滴角参数。
误区:拿到样品直接上机量产,跳过完整车规验证
正解:不同 PCB 阻焊油墨、助焊剂残留,会影响涂层附着力。必须完成百格附着力、盐雾、冷热冲击、射频兼容性全套测试,再导入量产。深圳中氟支持新客户免费申领样品做前期验证。
A:选择超薄型号,控制膜厚 3μm 以内,选用低介电常数的电子防护涂层,射频信号衰减控制在工程允许区间;膜厚超标会带来波束偏移、探测距离缩水,必须做整机雷达性能对比验证。
A:派瑞林本身防护能力很强,但返修困难;如果产品需要后期维修、返工,可评估低表面能纳米涂层防水替代方案;不需要返修的军工级雷达,优先派瑞林。
A:不能杜绝水汽进入腔体,但是依靠极低表面能,让水汽收缩成球状水珠滚落,抑制 PCB 表面形成连续导电水膜,大幅降低电化学腐蚀、短路风险,属于缓解凝露带来的失效,不是消除水汽本身。
A:需要 RoHS、REACH;出口海外需要 PFAS 合规报告;同时索取第三方盐雾、双 85 湿热老化、冷热冲击测试报告,必要时做第三方复测。
高端车载传感器、精密毫米波雷达,越来越多采用深圳地区源头厂家低表面能纳米涂层,依靠PCBA 涂层、电子防护涂层获取优异抗油污、抗凝露能力,补充壳体密封防护短板,实现更高等级 IP 防水。但涂层不能当做万能解药,要结合行业大量凝露、盐雾、硫化失效案例,针对射频兼容性、耐候指标、出口合规综合选型。深圳中氟科技依托复旦大学高分子博士研发团队,Fluere®、xflono 完整产品矩阵覆盖车载雷达、车载传感器各类工况,提供样品、全套检测报告、上门产线调试培训,帮助车企与 Tier1 降低量产失效风险。
