我们聊芯片制造，总在提光刻、蚀刻、封装，却忽略了一项贯穿芯片制造全程的“基础工程”——**薄膜沉积技术（Thin Film Deposition）**。
芯片不是一块实心硅片，而是由上百层、甚至几百层纳米级薄膜，精准堆叠而成的“立体结构”：晶体管的栅极、互连的金属导线、隔离的绝缘层、保护芯片的钝化层，每一层都是通过薄膜沉积技术“铺”上去的。没有薄膜沉积，就没有芯片的分层结构，光刻、蚀刻也无从谈起，它就像芯片制造中的“纳米筑墙工”，用精准的工艺，搭建起芯片的每一寸“骨架”。
很多人会疑惑：不就是“铺一层薄膜”吗？为什么能成为芯片制造的核心环节？这些纳米级的薄膜，到底是怎么“铺”在硅片上的？今天这篇，就用最通俗的话，带你看透薄膜沉积技术的底层逻辑、核心分类、制造流程，以及它如何支撑起从成熟制程到先进制程的芯片制造，看完你就明白：芯片的每一层结构，都离不开这项“隐形筑墙术”。

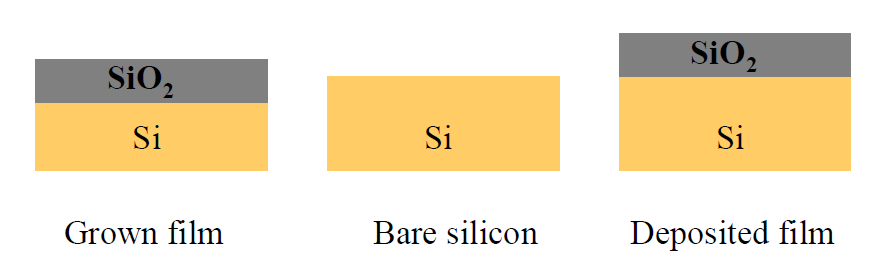

薄膜沉积，简单说就是**通过物理或化学方法，将某种材料（金属、绝缘材料、半导体材料），均匀地“沉积”在硅片表面，形成一层厚度可控（几纳米到几十微米）、质地均匀、结构稳定的薄膜**，为后续光刻、蚀刻等工艺提供基础。
用一个生活化的比喻，瞬间理解：
芯片制造，就像盖一座纳米级的“摩天大楼”，硅片是“地基”；薄膜沉积，就是“砌墙、铺地板、装门窗”——每一层薄膜，都是大楼的一层墙体、一块地板，有的用来隔离（绝缘层），有的用来导电（金属层），有的用来构建核心结构（半导体层）；而光刻、蚀刻，就是在这些“墙体、地板”上，雕刻出精细的图案，最终形成芯片的晶体管、互连线路等核心部件。
关键记住2个核心点，瞬间get薄膜沉积的核心价值：
1. 核心作用：为芯片搭建“分层结构”，所有芯片核心部件（晶体管、互连线路、绝缘层），都依赖薄膜沉积形成的薄膜作为基础；
2. 核心要求：薄膜的厚度、均匀性、纯度、附着力，都要达到纳米级精准控制——哪怕厚度偏差1纳米，都可能导致后续工艺失效，芯片报废。
补充一个关键认知：薄膜沉积不是单一技术，而是一类技术的统称，核心分为“物理沉积（PVD）”和“化学沉积（CVD）”两大类，两者工艺逻辑不同，适配不同的芯片薄膜需求，贯穿芯片制造的全流程。
芯片制造中，不同的薄膜（金属层、绝缘层、半导体层），需要不同的沉积技术，核心分为物理沉积（PVD）和化学沉积（CVD）两大类，两者各有优势，适配不同场景，协同支撑芯片制造，缺一不可：
1. 物理沉积（PVD，Physical Vapor Deposition）：“物理搬运”，精准铺层
核心逻辑：不改变材料的化学性质，通过物理方法（蒸发、溅射），将材料“搬运”到硅片表面，形成薄膜——就像“用喷雾器喷油漆”，油漆（沉积材料）本身不变，只是均匀附着在物体（硅片）表面。
最常见的两种PVD技术：
- 蒸发沉积：将沉积材料（如铝、铜）放入高温蒸发炉，加热至熔化、蒸发，形成气态原子，这些原子会均匀落在硅片表面，冷却后形成薄膜。优势是工艺简单、薄膜纯度高，适合沉积金属薄膜（如铝导线）；缺点是薄膜均匀性较差，不适合大尺寸硅片和精细薄膜沉积。

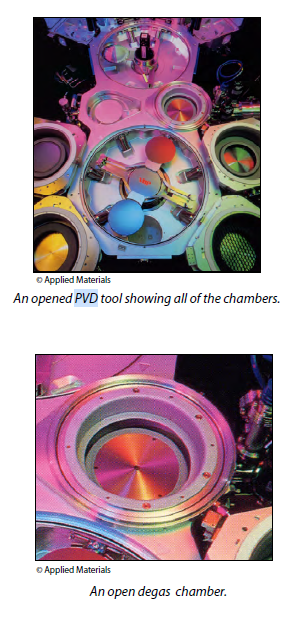

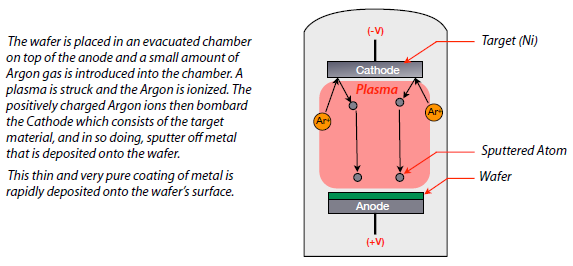

- 溅射沉积：通过高能离子撞击沉积材料（靶材），让靶材的原子被“撞出”，高速飞向硅片表面，附着后形成薄膜。优势是薄膜均匀性好、附着力强，适合大尺寸硅片（12英寸）和纳米级精细薄膜（如3nm芯片的金属栅极）；缺点是工艺复杂、成本较高，是先进制程的核心沉积技术。
核心应用场景：主要用于沉积金属薄膜（如互连导线、晶体管栅极金属层）、部分绝缘薄膜，是芯片互连和栅极制造的核心技术。
2. 化学沉积（CVD，Chemical Vapor Deposition）：“化学合成”，精准造层
核心逻辑：利用化学反应，让气态反应物在硅片表面发生反应，生成固态薄膜——就像“在空气中点燃天然气，生成水和二氧化碳”，反应物（气态材料）发生化学变化，生成新的固态材料（薄膜），附着在硅片表面。
最常见的两种CVD技术：

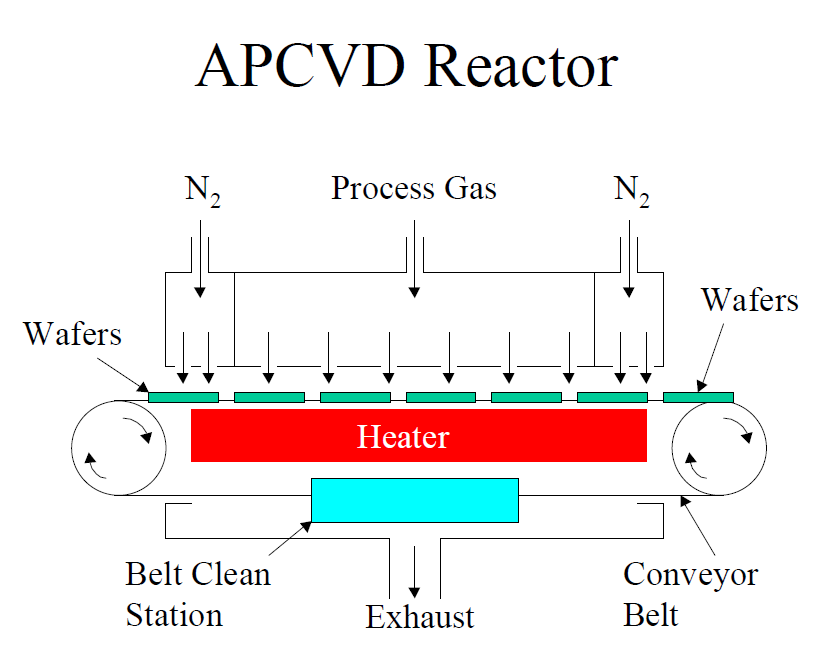

- 常压化学沉积（APCVD）：在常压下进行化学反应，沉积薄膜。优势是工艺简单、量产效率高，适合沉积厚膜（如芯片的钝化层、绝缘层）；缺点是薄膜纯度较低，不适合精细薄膜沉积。

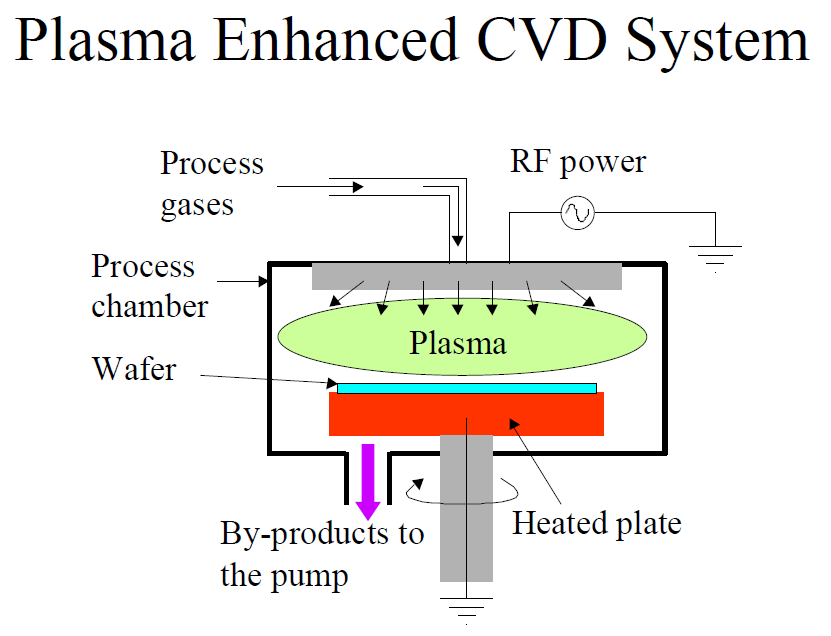

- 等离子体增强化学沉积（PECVD）：利用等离子体激活气态反应物，降低反应温度，让反应在低温下进行，生成薄膜。优势是薄膜纯度高、均匀性好，适合沉积纳米级精细薄膜（如晶体管的栅绝缘层、互连间的绝缘层）；缺点是工艺复杂，对设备要求极高，是先进制程的核心沉积技术。
核心应用场景：主要用于沉积绝缘薄膜（如栅绝缘层、互连间隔离层）、半导体薄膜（如晶体管的外延层），是芯片晶体管制造和绝缘结构搭建的核心技术。
补充：先进制程（3nm/5nm）中，还会用到ALD（原子层沉积）技术——一种更精准的化学沉积技术，能实现单原子层的精准沉积，厚度控制精度达到0.1纳米，是高端芯片栅极、绝缘层沉积的“核心利器”。
薄膜沉积看似简单，实则是一项极其精密的工艺，无论PVD还是CVD，核心流程都分为4步，每一步都有严格的工艺标准，直接影响薄膜的质量，进而决定芯片的良率：
1. 硅片预处理：首先，对硅片表面进行清洗、干燥处理，去除表面的杂质、灰尘和氧化层——如果硅片表面有杂质，会导致薄膜附着力差、出现缺陷，后续容易脱落或击穿。这一步的核心是“极致洁净”，硅片表面的杂质颗粒尺寸，不能超过1纳米。
2. 沉积准备：根据需要沉积的薄膜类型，选择对应的沉积技术（PVD或CVD），准备好沉积材料（靶材、气态反应物），并调整设备参数（温度、压力、离子强度）——不同的薄膜，需要不同的参数，比如金属薄膜沉积温度通常为200-500℃，绝缘薄膜沉积温度通常为500-800℃。
3. 核心沉积：将预处理后的硅片放入沉积设备，启动工艺，通过物理或化学方法，让沉积材料均匀沉积在硅片表面，形成薄膜。这一步的核心是“精准控制”——控制薄膜的厚度（误差不超过0.1纳米）、均匀性（全片厚度偏差不超过1%），确保薄膜质地均匀、无缺陷。
4. 后处理：沉积完成后，对薄膜进行退火、清洗等后处理——退火能提升薄膜的结晶度和附着力，清洗能去除薄膜表面的残留反应物，确保薄膜的性能稳定。这一步是“查漏补缺”，进一步提升薄膜质量，为后续光刻、蚀刻工艺奠定基础。
随着芯片制程向3nm、2nm甚至更先进方向演进，薄膜沉积的技术难度呈指数级上升，核心难点集中在3个方面，这也是国内芯片制造与国际顶尖企业的差距所在，同时制约着先进制程芯片的自主化发展：
1. 超薄膜的厚度控制难题：先进制程的薄膜，厚度仅几纳米（甚至不足1纳米），需要实现单原子层的精准沉积，厚度误差不能超过0.1纳米——这就要求沉积设备的精度极高，能精准控制沉积速度、反应物浓度，哪怕微小的参数偏差，都会导致薄膜厚度不合格，芯片失效。
2. 大尺寸硅片的均匀性难题：目前主流芯片采用12英寸硅片，要在整个硅片表面，实现薄膜厚度、质地的均匀分布，难度极大——硅片边缘和中心的温度、压力差异，会导致薄膜厚度偏差，而先进制程要求全片薄膜均匀性偏差不超过1%，对设备的均匀性控制能力提出了极高要求。
3. 高纯度薄膜的制备难题：高端芯片的薄膜，对纯度要求极高（杂质含量不超过百万分之一），尤其是晶体管的栅极薄膜、绝缘薄膜，杂质会导致薄膜的导电性能、绝缘性能下降，引发芯片漏电、性能不稳定。而沉积过程中，气态反应物、设备残留、环境杂质，都可能污染薄膜，如何制备高纯度薄膜，是核心技术壁垒。
补充：ALD（原子层沉积）技术虽然能实现单原子层精准沉积，但设备制造难度极大，核心部件（如原子源、反应腔）依赖进口，国内仍处于突破阶段，这也是先进制程薄膜沉积的“卡脖子”关键之一。
薄膜沉积技术，是芯片制造的“基础工程”，贯穿从前端制造到后端封装的全流程，所有芯片，无论成熟制程还是先进制程，都离不开它的支撑，核心应用场景主要分为4大类：
1. 晶体管制造：晶体管的栅极（金属层）、栅绝缘层（高k介质层）、源漏外延层（半导体层），都是通过薄膜沉积技术制备的——没有这些薄膜，就无法形成晶体管的核心结构，芯片无法实现运算功能。比如3nm芯片的FinFET晶体管，其栅极薄膜就是通过ALD技术精准沉积的，厚度仅3-5纳米。

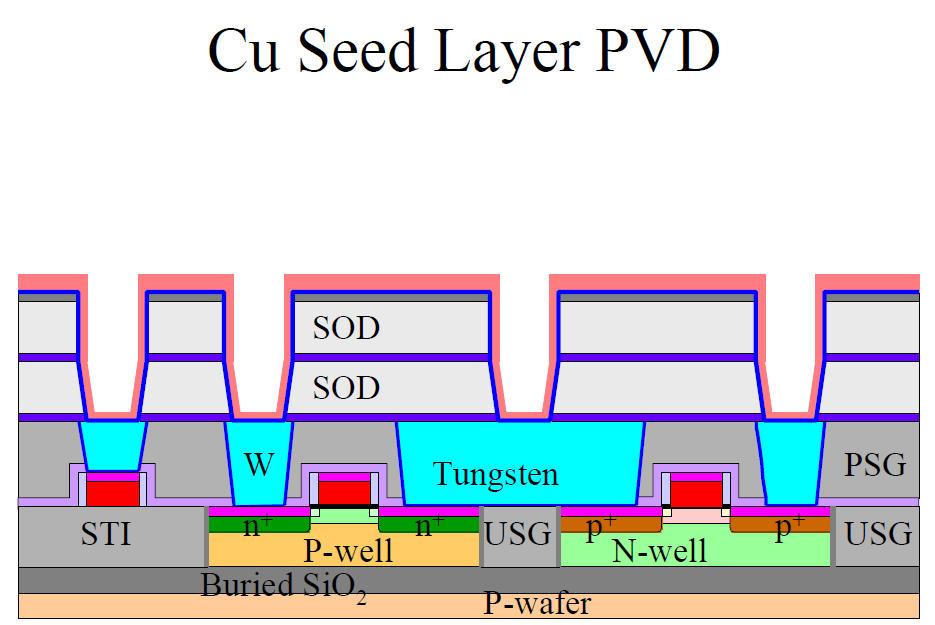

2. 互连线路制造：芯片内部的金属互连导线（铜、铝）、互连间的绝缘层，都是通过薄膜沉积技术制备的——金属导线通过PVD技术沉积，绝缘层通过CVD技术沉积，两者协同，形成芯片的互连网络，实现信号传输。
3. 芯片钝化与保护：芯片制造完成后，需要沉积一层钝化层（通常为氮化硅），保护芯片内部结构，防止水汽、灰尘侵蚀，提升芯片的可靠性——这层钝化层，就是通过CVD技术沉积的。
4. 封装环节：芯片封装过程中，需要沉积金属层（用于连接芯片与封装基板）、绝缘层（用于隔离），这些薄膜也是通过薄膜沉积技术制备的，确保封装后的芯片能稳定工作。
看到这里你会明白，芯片的制造，就像一场“纳米级的建筑工程”，光刻是“设计图纸”，蚀刻是“雕刻施工”，而薄膜沉积，就是“搭建地基和墙体”——没有薄膜沉积，再精细的设计、再精准的雕刻，都无从谈起。
薄膜沉积技术的精度，直接决定了芯片的制程上限：能实现几纳米的薄膜沉积，就能支撑几纳米的芯片制造；能实现单原子层的精准控制，就能突破更先进的制程。随着芯片制程向更先进方向演进，薄膜沉积的精度要求会越来越高，ALD等高端沉积技术，将成为先进制程芯片制造的核心支撑。
