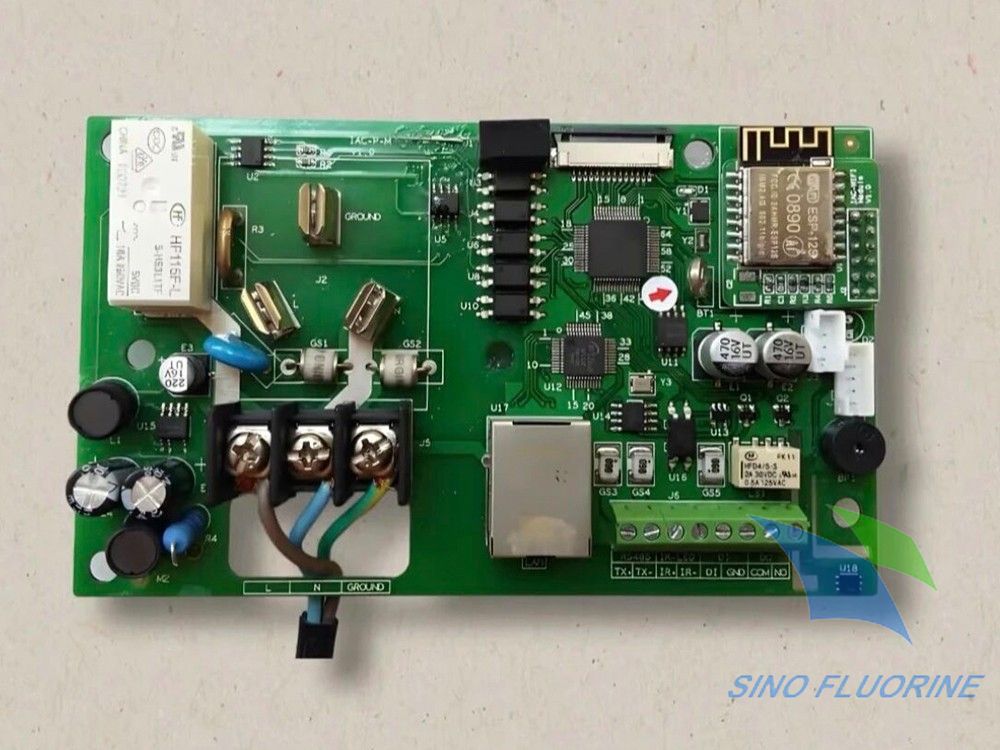

纳米防水涂层完全可以应用在电路板表面防护，并且已经成为高密度集成电路板、柔性线路板、车载与工控电路板的主流防护技术。当下电子设备不断向着微型化、高集成化、高功率化方向迭代，电路板线路间距持续缩小，元件排布愈发密集，传统防护工艺难以适配精细化结构防护需求。纳米防水涂层依靠超薄成膜、多材质兼容、电气性能无干扰、耐环境老化等核心特性，能够对PCB刚性电路板、FPC柔性电路板实现全方位包覆防护，有效解决潮气凝露、盐雾腐蚀、粉尘油污侵入、线路氧化短路等高频失效问题。
一、电路板防护行业刚需与传统工艺短板
电路板是各类电子设备的核心控制载体，广泛搭载在消费电子、车载电控、工业自控、通信算力设备之中。设备日常运行会经历高低温交替、高湿凝露、户外盐雾、车间粉尘油污、机械振动等复杂工况，电路板铜质线路、焊点、芯片引脚长期暴露在复杂环境下，极易出现氧化锈蚀、绝缘性能下降、线路短路、接触失灵等故障。行业统计数据显示，未做专业防护的电路板，在恶劣工况下使用一年内，因环境侵蚀引发的失效占整体故障的六成以上。
以往电路板普遍采用常规三防漆作为防护手段，但该工艺存在明显局限性。传统三防漆成膜厚度偏大，容易填充微型元件引脚间隙，造成元件卡滞；涂层导热能力偏弱，会加剧高功率电路板积热问题；面对反复弯折的柔性线路板，涂层极易开裂脱落；同时固化后涂层质地坚硬，后期设备检修、元件更换时拆解难度极大，还容易损伤线路基材。在此背景下，适配高密度、柔性化电路板的纳米防水涂层，逐步替代传统防护材料，成为电路板防护升级的优选方案。
二、纳米防水涂层在电路板上的防护作用机理
电路板属于多元复合基材组合体，包含玻纤板基底、铜质导电线路、塑胶封装元件、金属焊点、弹性插接端子等不同材质，纳米防水涂层可适配多种材质界面，形成多层级防护体系。
首先是界面稳固结合，涂层活性组分能够分别与电路板基底、金属线路、塑胶元件表面活性点位相结合，在各类材质表面同步形成贴合度极高的膜层，不会出现局部脱膜、翘边问题，即便电路板轻微形变、小幅振动，膜层依旧保持完整。
其次是致密阻隔防护，固化后的涂层形成密闭三维网状结构，微米级超薄膜层可以填满线路缝隙、元件底部死角等隐蔽区域，全方位阻断水汽、盐雾、腐蚀性微小颗粒向内渗透，从根源避免线路被侵蚀破坏。
最后是表面疏水疏油防护，涂层表层具备低表面能特性，落在板面的水分会快速凝结成珠滚落，油污、汗液污渍难以附着留存，大幅减少污染物长期附着对电路板的持续损伤。同时涂层不会改变线路导通特性，也不会干扰芯片信号传输、电路板散热等基础功能。
三、电路板应用核心性能实测数据
经过标准化涂覆固化后的电路板，各项防护性能均达到电子行业可靠使用标准，多项指标优于传统防护工艺。
附着力测试采用百格检测方式，涂层与电路板各类基材结合牢固，测试后无掉膜、脱层现象，达到行业最高附着等级；
耐湿热老化测试，在恒温高湿环境下持续运行一千小时，电路板绝缘数值波动范围极小，未出现漏电、短路异常；
盐雾侵蚀测试，连续五百小时盐雾喷淋后，板面焊点、线路无锈蚀斑点，导电性能保持初始状态；
冷热循环工况测试，零下四十摄氏度至八十五摄氏度反复温度切换，循环百次以上，涂层无发白、开裂、脱落问题；
柔性线路弯折测试，十万次往复弯折后，膜层依旧完整，防水防护能力未出现明显衰减；
高频信号传输检测，涂层对电路板信号损耗控制在极低区间，不会造成卡顿、断连、信号偏移等问题。
四、电路板细分应用场景与量产落地案例
1. 消费电子主板防护
智能手机、无线耳机、智能穿戴设备内部电路板体积小巧，元件排布密集，日常容易接触汗液、雨水、洗漱水汽，进水受潮是主要故障诱因。
国内头部数码厂商将纳米防水涂层应用于耳机主板防护，整机完成涂覆后，经过淋雨浸泡、日常佩戴出汗模拟测试，电路板受潮氧化故障率大幅下降。批量售后统计显示，防护后的产品进水类故障占比大幅缩减，设备长期使用运行稳定性显著提升。折叠屏手机铰链位置的柔性电路板，采用纳米涂层防护后，反复折叠使用过程中，涂层始终贴合线路，有效阻挡外界灰尘水汽侵入。
2. 车载电控电路板防护
汽车车载控制板、车身感应电路板长期处于温差跨度大、路面盐雾、车厢凝露、扬尘油污共存的严苛环境，线路腐蚀、绝缘失效问题频发。
多家车企在车载网关、车灯控制电路板上采用纳米防水涂层防护，车辆常年行驶在沿海、北方融雪路段，历经四季温度变化，电路板焊点、线路未出现锈蚀损坏，电控系统报错故障频次显著降低，满足车辆长期行驶的可靠运行要求。
3. 工业工控电路板防护
自动化生产设备、变频控制设备内部工控电路板，长期处在粉尘多、机械振动频繁、少量切削油污飘散的车间环境，粉尘堆积、油污附着容易引发电路异常。
工业自动化设备制造企业对PLC主控电路板施加纳米涂层防护，设备全天候不间断运行，板面不易堆积顽固粉尘与油污，电路板绝缘性能稳定，因线路故障导致的生产线停机次数明显减少，设备运维稳定性大幅提高。
4. 通信服务器电路板防护
算力服务器、基站信号板卡属于高功率高密度电路板，运行过程中持续产生热量，部分浸没式散热工况下，板卡还会长时间接触绝缘冷却介质，对防护层稳定性要求极高。
大型液冷数据中心对服务器内置电路板统一做纳米涂层防护，板卡长期处于密闭散热环境，涂层耐温性、介质兼容性表现稳定，没有出现膜层溶解、绝缘失效问题，大规模集群设备长期运行未出现电路板腐蚀故障。
五、电路板涂覆关键工艺控制要点
第一，严格做好板面预处理，涂覆前彻底清除电路板表面粉尘、残留助焊剂、轻微油污与表层氧化物质，保证板面洁净无杂质，避免杂质夹层导致涂层空鼓脱落，对于密集引脚、元件缝隙重点清洁。
第二，精准把控成膜厚度，电路板适配最优膜厚区间控制在1至3微米，膜层过薄无法形成完整防护屏障，膜层过厚容易造成微型元件接触异常，同时阻碍板面正常散热。
第三，匹配低温固化工艺，考虑到芯片、电容、电阻等电子元件耐热限度，采用低温固化模式，避免高温作业损伤精密电子元器件，保障元件原有电气性能不受影响。
第四，差异化选择性涂覆，针对插接端子、导电触点等需要外露导通的位置，提前做遮蔽处理，防护涂层只覆盖线路、焊点与非导电区域，兼顾防护效果与通电功能。
第五，兼顾后期返修特性，纳米涂层质地轻薄，检修时可温和去除局部膜层，完成元件更换、线路维修后，可局部补涂恢复防护能力，适配电路板后期检修维护需求。
六、常见应用误区澄清
误区一：纳米涂层绝缘性强，涂覆后会造成电路板短路。
实际恰恰相反，均匀完整的涂层能够提升板面绝缘等级，阻隔外界导电杂质引发的短路风险，合规施工不会干扰正常线路导通，反而提升电路运行安全性。
误区二：超薄涂层防护能力比不上厚重三防漆。
防护效果取决于膜层致密程度，而非厚度。纳米涂层致密网状结构阻隔能力优异，同等防腐蚀、防水等级下，更薄的膜层更适配高密度狭小线路空间。
误区三：柔性电路板涂覆涂层后，弯折容易破损失效。
适配柔性线路板的专用纳米涂层具备良好延展性，规范涂覆固化后，可跟随线路同步弯折形变，满足数十万次弯折使用要求，不会轻易开裂脱落。
误区四：涂层会阻碍电路板散热，加剧高温故障。
涂层自身热阻数值极低，超薄膜层不会阻挡元件热量散发，高功率电路板运行温度不会因涂层出现异常升高，不影响设备散热体系正常工作。
总结
纳米防水涂层完全适配各类刚性、柔性电路板的防护使用，凭借多元材质兼容、超薄致密成膜、耐老化耐腐蚀、电气性能无干扰的优势，弥补了传统电路板防护工艺的诸多不足。在消费电子、车载电控、工业工控、通信算力设备等场景中，经过大规模量产验证，能够有效抵御潮气、盐雾、粉尘油污带来的侵蚀破坏，降低电路板线路氧化、短路、失灵等故障概率。
按照规范流程做好板面清洁、膜厚控制与固化施工，合理对导通点位做遮蔽处理，即可最大化发挥纳米防水涂层的防护价值，有效延长电路板使用寿命，提升各类电子设备整体运行可靠性。
