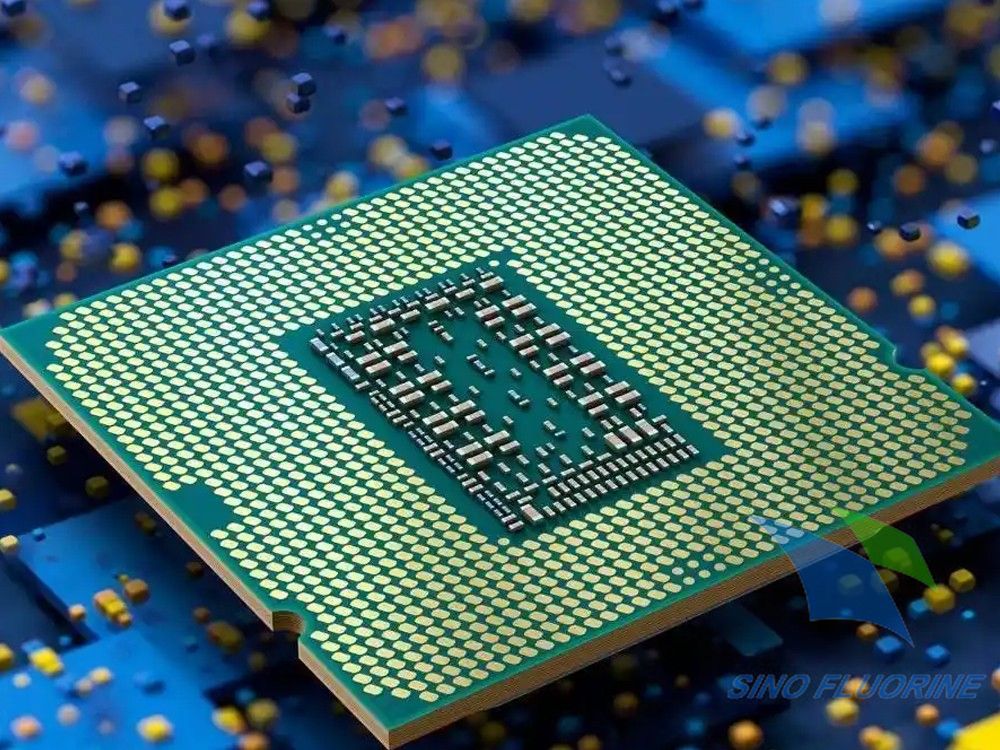

纳米防水涂层能够稳定应用在芯片表面防护领域，如今已成为先进制程芯片、功率芯片、射频通信芯片不可或缺的防护配套技术。随着芯片制程不断缩小、集成度持续拉高，同时车载、算力、消费电子、户外通信等应用场景工况愈发严苛，传统塑封封装工艺存在的微观孔隙渗水、引脚腐蚀、高频信号干扰、高温环境稳定性不足等问题逐步凸显。纳米防水涂层依托纳米级超薄成膜、半导体材质高度兼容、电气特性无干扰、耐环境侵蚀等核心优势，可对封装成品芯片、晶圆裸芯、芯片引脚焊区形成多层级防护，有效抵御水汽盐雾、油污粉尘、温度交变、机械振动带来的芯片损伤。
一、芯片防护行业痛点与传统封装工艺局限
芯片作为电子设备的核心运算与控制单元，内部晶体管线路排布密度极高，微小外界侵害都会直接造成功能失效。芯片实际服役过程中，会长期处于复杂多变的环境之中，车载芯片面临极限温差与路面盐雾侵蚀，算力芯片持续高温满载运行，户外通信芯片饱受湿气沙尘影响，消费电子芯片易接触汗液与冷凝水汽。
芯片常见失效形式集中在引脚焊点锈蚀、封装层渗水引发内部漏电、高频信号传输异常、高温下结构稳定性下降、振动导致的防护层开裂等。行业实测统计，未做补强防护的常规塑封芯片，在恶劣工况长期使用后，因外界环境侵蚀引发的故障占芯片总损坏比例半数以上。
现阶段主流的环氧树脂塑封、胶体灌封等传统防护方式存在固有短板。塑封材料内部存在微米级细微孔隙，无法彻底阻隔水汽缓慢渗透；厚重封装结构会增加芯片散热阻力，不利于高功率芯片热量散发；针对芯片引脚、焊球等外露精细结构，传统封装难以做到无死角贴合防护；同时封装成型后无法二次补强，芯片后期出现细微损伤也难以修复，无法适配微型化、高密度芯片的防护需求。
二、纳米防水涂层在芯片上的防护作用机理
芯片属于硅基、金属、高分子封装材料组合而成的复合结构，纳米防水涂层可适配多种界面特性，从微观层面构建多重防护体系，不会破坏芯片原有电路结构与运行逻辑。
首先实现界面紧密键合贴合。芯片表层钝化层、塑封外壳、金属引脚表面均存在活性结合位点，涂层活性组分可与各类材质稳固结合，形成均匀无间隙的纳米级保护膜。膜层跟随芯片外形完整包覆，能够填充传统封装无法覆盖的微观孔隙、引脚缝隙与焊球间隙，从源头封堵水汽、杂质的侵入通道。
其次形成物理隔绝防护屏障。固化后的涂层形成致密三维网状结构，凭借疏水疏油的表面特性，让水分、油污无法附着停留，同时阻挡盐离子、粉尘颗粒接触芯片本体，避免腐蚀介质持续侵蚀金属线路与焊点结构。
最后保持电气与运行兼容性。涂层自身电气参数稳定，不会改变半导体内部晶体管导通特性，也不会干扰芯片开关运算、高频信号收发等核心功能。超薄膜体不会挤压芯片微型结构，同时具备良好形变跟随性，可耐受温度变化与轻微振动带来的结构形变，防护层不易开裂脱落。
三、芯片应用核心性能实测数据
经过标准化涂覆与固化流程后，涂层对芯片的防护效果可达到电子行业高级可靠标准，各项性能指标均经过严苛测试验证。
涂层附着力达到行业最高五级标准，百格剥离测试后无掉膜、起皮现象，长期振动工况下膜层完整性不受破坏；
高低温循环测试区间覆盖零下四十摄氏度至一百二十五摄氏度，经过上百次反复温度切换，涂层无发白、开裂、脱附问题，芯片运行参数无波动；
连续五百小时盐雾喷淋测试后，芯片引脚、焊盘无锈蚀斑点，漏电流数值始终维持正常区间，未出现漏电故障；
高频信号损耗测试中，射频芯片涂覆涂层后，信号衰减幅度控制在极低范围，通信传输稳定性不受影响；
功率芯片高温满载老化测试一千小时，涂层不会加剧积热，芯片核心工作温度与未防护状态基本持平，运算性能无衰减；
日常油污、汗液浸润模拟测试，污染物无法渗透膜层内部，芯片内部电路始终保持洁净干燥状态。
四、芯片细分应用场景与量产落地案例
1. 车载功率与主控芯片防护
车载芯片长期处于温差跨度大、融雪盐雾、机舱油污共存的严苛环境，IGBT功率芯片、车身控制芯片极易出现引脚腐蚀、运行卡顿问题。
国内多家车企在车载核心芯片出厂阶段增加纳米涂层补强防护，芯片整体抗盐雾、抗湿热能力大幅提升。车辆常年行驶在沿海、北方多冰雪路段，历经四季气候变换，防护后的芯片未出现锈蚀、漏电报错现象，整车电控系统运行故障率显著降低，满足车辆长期使用的可靠性要求。
2. 算力服务器GPU、CPU芯片防护
AI算力芯片运行功率高，普遍采用浸没式散热模式，芯片长期接触绝缘冷却介质，同时内部持续高温作业，对防护层耐温性、介质兼容性要求极高。
大型液冷算力中心对服务器核心运算芯片做表层纳米防护处理，涂层与冷却介质兼容性良好，长期浸泡环境下不会溶解变质。芯片引脚与封装边缘得到全面保护，有效规避介质微量杂质引发的电路异常，设备集群长时间满载运算，芯片未出现腐蚀、性能下降等问题。
3. 消费电子微型芯片防护
智能手机、智能穿戴设备内部的主控芯片、蓝牙芯片、传感芯片体积小巧，日常使用频繁接触汗液、雨水、洗漱凝露，进水受潮是主要失效诱因。
头部数码品牌将纳米防水涂层应用于各类微型芯片防护，设备经过淋雨浸泡、日常佩戴出汗模拟测试，芯片受潮短路故障大幅减少。折叠设备内部小型芯片，依托涂层良好的柔韧贴合性，跟随机身反复弯折依旧保持防护完整，有效延长设备使用寿命。
4. 5G通信射频芯片防护
基站射频芯片部署于户外露天环境，常年遭遇湿气、沙尘、昼夜温差影响，容易出现信号不稳、线路老化问题。
通信设备制造企业采用纳米涂层对射频芯片进行防护补强，芯片抗环境侵蚀能力显著增强。长期户外运行过程中，信号收发稳定度始终达标，芯片老化速度放缓，大幅减少户外设备检修频次。
5. 晶圆裸芯片制程防护
芯片封装加工前的裸硅芯，在转运、蚀刻、绑定工序中，容易沾染粉尘杂质、出现表面细微损伤。
半导体封装工厂采用纳米涂层对裸芯片做临时防护，可阻挡制程污染物附着，减少表面划痕与电性损伤。完成封装工序后可按需去除涂层，芯片成品良率得到明显提升。
五、芯片涂覆关键工艺管控要点
第一，严格做好芯片表面预处理，清除表层焊渣、制程残留油污与浮尘，保证结合面洁净无杂质，避免夹层异物造成涂层脱落。
第二，精准把控纳米膜层厚度，芯片适配最优厚度区间维持在0.5至2微米，厚度过小无法形成完整防护，厚度偏大则可能影响引脚导通、高频信号传输与热量散发。
第三，采用选择性分区涂覆模式，芯片焊球、贴片触点、核心导通区域提前做遮蔽处理，仅对封装外壳、外露引脚、缝隙死角施加涂层，兼顾防护能力与通电运行功能。
第四，选用低温固化工艺，规避高温环境损伤芯片内部精密晶体管结构，保障芯片原有运算、传感、信号处理等核心性能不受影响。
第五，依据芯片功能匹配对应涂层配方，功率芯片侧重耐热绝缘特性，射频芯片选用低信号损耗专用体系，微型芯片优先超薄柔韧型涂层。
六、常见应用误区澄清
误区一：纳米涂层具备绝缘性，涂覆后会造成芯片短路报废。
实际合规涂覆不会引发短路问题，稳定的绝缘膜层反而可以阻隔外界导电杂质，降低漏电短路风险。同时导通点位都会做遮蔽处理，不会阻碍芯片正常电路传输，不会改变芯片原有电气工作逻辑。
误区二：超薄涂层防护效果比不上厚重封装胶体。
防护效果由膜层致密性与孔隙封堵能力决定，并非单纯依靠厚度。纳米涂层可以填补传统封装无法触及的微观缝隙，弥补封装工艺的天然缺陷，二者搭配使用能够全方位提升芯片抗侵蚀能力。
误区三：涂层会阻挡芯片散热，导致高温降频、性能下降。
纳米级薄膜自身热阻极低，不会形成散热阻碍，实测高功率芯片满载运行温度无异常上升，不会出现因涂层引发的运算卡顿、频率降低问题。
误区四：射频芯片涂抹涂层后，必然出现信号变差。
专门适配射频器件的纳米涂层介电参数稳定，高频信号损耗极低，正规工艺涂覆不会干扰电磁波收发，不会造成网络延迟、信号减弱等不良现象。
总结
纳米防水涂层能够可靠应用于各类芯片的防护场景，既可作为成品芯片封装补强层，也可用于裸芯片制程防护与引脚结构专项保护。针对车载功率芯片、算力运算芯片、消费电子微型芯片、户外射频芯片，涂层都能发挥阻隔水汽盐雾、防油污粉尘、抗温度振动的作用，有效降低芯片腐蚀、漏电、信号异常等故障概率。
在实际生产应用中，只要把控好表面清洁、膜厚控制、分区涂覆与低温固化等关键工序，匹配芯片功能选用适配涂层体系，就能充分发挥纳米防水涂层的防护价值。在芯片制程持续缩小、应用环境愈发复杂的行业趋势下，纳米防水涂层将成为提升芯片服役可靠性、延长使用周期的重要配套技术。
