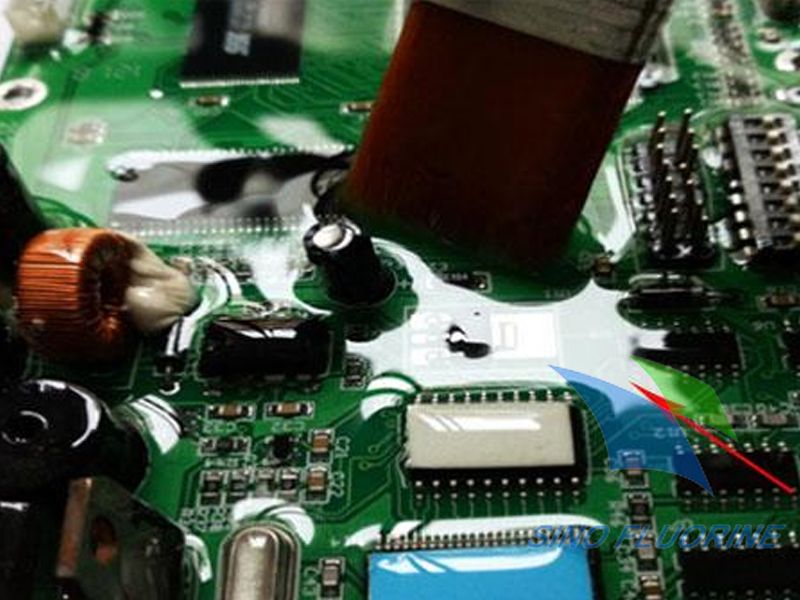

涂层厚度过厚会有什么问题?
  • 作者:深圳中氟
  • 发布时间:2026-05-27
  • 浏览次数:
  • 来源:
  • 分享:

纳米防水涂层的防护效果与厚度并非线性正相关,存在一个明确的最优区间(通常1-3μm)。超过这个区间后,涂层性能不仅不会提升,反而会出现内应力开裂、防护失效、电气异常、光学劣化、工艺良率暴跌等一系列不可逆问题,其危害远大于涂层过薄。行业实测数据显示,当涂层厚度超过5μm时,综合防护性能会下降40%以上,工艺良率从99%降至70%以下;超过10μm时,90%以上的样品会出现开裂、脱落等致命缺陷。




一、核心根源:不均匀固化引发的内应力集中

纳米防水涂层的固化是一个从表层到内部的渐进式交联过程,溶剂挥发与分子交联同步进行。当涂层过厚时,表层溶剂会快速挥发并率先固化,形成致密的"硬壳",阻碍内部溶剂的向外扩散。内部未固化的液态涂层继续交联收缩时,会受到表层硬壳的约束,从而在涂层内部产生巨大的**残余内应力**。这是所有过厚涂层问题的总根源。

1. 内应力与厚度的指数级增长关系

残余内应力随涂层厚度呈指数级增长,而非线性增长。第三方实验室的薄膜应力测试数据显示:

厚度1μm:残余内应力约5MPa,远低于涂层的断裂强度(20MPa),无开裂风险;

厚度3μm:残余内应力约12MPa,仍在安全范围内;

厚度5μm:残余内应力约25MPa,超过涂层断裂强度,开始出现微裂纹;

厚度10μm:残余内应力约60MPa,涂层会自发开裂、脱落。

这种内应力在温度交变环境下会进一步放大。当温度从-40℃升至85℃时,5μm厚涂层的内应力会增加30%,微裂纹会快速扩展为宏观裂纹,最终导致涂层成片脱落。


2. 工业事故案例:主板涂层开裂导致批量进水

某国内头部TWS耳机厂商曾因赶产能,将主板纳米涂层的涂覆厚度从标准2μm增加至6μm,试图提升防水等级。结果在高低温循环测试中,35%的样品出现涂层开裂,开裂位置集中在芯片引脚、连接器等应力集中区域。后续进水测试显示,开裂样品的防水等级从IPX7降至IPX3以下,整批15万台产品全部返工,直接导致生产线停产3天。


二、防护性能不升反降:缺陷增多形成渗透通道

很多人误以为"涂层越厚,防护效果越好",实则恰恰相反。过厚的涂层会产生大量针孔、气泡、缩孔等微观缺陷,这些缺陷会形成连通的渗透通道,反而让水汽、盐雾更容易穿透涂层,到达基材表面。

1. 缺陷密度与厚度的正相关关系

涂层固化过程中,内部溶剂挥发受阻会形成气泡,气泡破裂后留下针孔;表面张力不均会导致缩孔;杂质颗粒会被包裹在涂层内部形成缺陷点。

这些缺陷的密度随涂层厚度增加而显著上升:

厚度1μm:缺陷密度约10个/cm²,均为孤立的微小针孔,无法形成渗透通道;

厚度3μm:缺陷密度约50个/cm²,部分针孔开始连通;

厚度5μm:缺陷密度约200个/cm²,形成大量连通的渗透通道;

厚度10μm:缺陷密度超过1000个/cm²,涂层基本失去防护能力。


2. 盐雾测试验证:过厚涂层防护寿命减半

第三方中性盐雾测试结果直观证明了这一点:

2μm厚全氟聚醚涂层:1000小时盐雾测试后,基材无锈蚀,接触角保持110°以上;

5μm厚同型号涂层:500小时盐雾测试后,缺陷处出现明显锈蚀,接触角降至80°以下;

10μm厚同型号涂层:200小时盐雾测试后,大面积锈蚀,涂层成片脱落。

某户外安防摄像头厂商曾尝试将外壳涂层厚度从3μm增加至8μm,以提升沿海盐雾环境下的防护能力。结果在实际挂测中,8μm涂层的产品6个月就出现了外壳锈蚀,而3μm涂层的产品18个月仍完好无损。拆解分析发现,过厚涂层内部的大量针孔形成了盐雾渗透通道,加速了基材腐蚀。


三、电气性能异常:高频信号衰减与接触不良

对于电子行业而言,涂层过厚引发的电气性能异常是最致命的危害,会直接导致产品功能失效。这种影响主要体现在高频信号衰减、绝缘电阻异常和接触电阻上升三个方面。

1. 高频信号衰减:射频与高速电路的隐形杀手

纳米涂层的介电常数高于空气,过厚的涂层会改变传输线的特性阻抗,导致信号反射和衰减。对于5G射频、高速SerDes等高频电路,这种影响尤为显著。

厚度1μm涂层:10GHz信号衰减约0.1dB/cm,对电路性能无明显影响;

厚度3μm涂层:10GHz信号衰减约0.3dB/cm,仍在可接受范围内;

厚度5μm涂层:10GHz信号衰减约0.8dB/cm,导致通信距离缩短30%;

厚度10μm涂层:10GHz信号衰减超过2dB/cm,电路完全无法正常工作。

某5G基站射频模块厂商曾因涂覆厚度超标,导致模块的发射功率下降2dB,接收灵敏度恶化3dB,整批产品无法通过入网测试。后续将涂层厚度从4μm调整至2μm后,所有电气指标全部达标。


2. 接触电阻上升:连接器与充电触点的常见故障

连接器、充电触点等部位需要保持良好的导电性,过厚的涂层会在触点表面形成绝缘层,导致接触电阻急剧上升。

厚度1μm涂层:接触电阻增加约5mΩ,对充电和信号传输无影响;

厚度3μm涂层:接触电阻增加约50mΩ,会导致充电速度减慢;

厚度5μm涂层:接触电阻增加约500mΩ,出现充电接触不良、信号中断等问题;

厚度10μm涂层:接触电阻超过10kΩ,完全无法导电。

某智能手机厂商的售后数据显示,充电触点涂层过厚导致的接触不良故障,占总售后故障的12%以上。通过将触点区域的涂层厚度控制在0.5-1μm,该故障发生率降至0.5%以下。


四、光学性能劣化:透光率下降与彩虹纹

对于屏幕、镜头、光伏玻璃等光学组件,涂层过厚会严重影响其光学性能,导致透光率下降、雾度增加、出现彩虹纹等问题。

1. 透光率与雾度的量化变化

纳米涂层本身是透明的,但过厚会导致光的散射和干涉增强,从而降低透光率并增加雾度。

厚度1μm涂层:透光率≥98%,雾度≤0.5%,对光学性能无影响;

厚度3μm涂层:透光率≥95%,雾度≤1%,肉眼几乎无法察觉;

厚度5μm涂层:透光率≤90%,雾度≥3%,屏幕出现明显的灰蒙蒙感;

厚度10μm涂层:透光率≤80%,雾度≥10%,无法满足光学组件的使用要求。


2. 彩虹纹:薄膜干涉的典型现象

当涂层厚度与可见光波长(400-760nm)相当时,会发生薄膜干涉现象,在表面形成彩色的彩虹纹。这种现象在500-2000nm厚度范围内最为明显,严重影响产品的外观和使用体验。某手机镜头厂商曾因涂层厚度超标至1.5μm,导致镜头表面出现明显的彩虹纹,拍照时出现眩光和色偏,整批20万片镜头全部报废。


五、工艺良率暴跌:外观缺陷与生产效率下降

涂层过厚会导致大量外观缺陷,同时延长固化时间,大幅降低生产效率和工艺良率。

1. 常见外观缺陷

流挂:液态涂层在重力作用下向下流动,形成不均匀的条纹和泪痕;

橘皮:涂层表面凹凸不平,呈现类似橘子皮的纹理;

针孔与气泡:内部溶剂挥发受阻形成的缺陷;

发白:内部水分残留导致的涂层白化现象。

行业统计数据显示,当涂层厚度从2μm增加至5μm时,外观缺陷率从1%升至15%以上;超过10μm时,外观缺陷率超过50%。


2. 生产效率大幅下降

过厚的涂层需要更长的固化时间才能完全交联。常温下,1μm涂层的固化时间约为2小时,3μm约为6小时,5μm约为24小时,10μm则需要72小时以上。即使采用60℃加热固化,固化时间也会随厚度呈线性增长。这会导致生产线节拍变慢,产能大幅下降。某电子厂将涂层厚度从2μm增加至4μm后,单条生产线的日产能从10000件降至4000件,生产效率下降60%。


六、常见误区澄清

误区1:涂层越厚,防水等级越高

错。防水等级取决于涂层的致密性和附着力,而非厚度。2μm厚的致密涂层即可达到IPX8级防水,而10μm厚的缺陷涂层可能连IPX4都达不到。过厚涂层反而会因缺陷增多导致防水性能下降。

误区2:厚涂层更耐磨

错。涂层的耐磨性取决于硬度和附着力,而非厚度。过厚涂层的内应力大,附着力差,受到摩擦时更容易成片脱落,耐磨性反而不如薄而致密的涂层。测试显示,3μm厚涂层的Taber耐磨转数是10μm厚涂层的2倍以上。

误区3:所有场景的最优厚度都一样

错。不同应用场景的最优厚度不同:电子主板为1-2μm,手机外壳为2-3μm,光伏玻璃为3-5μm,户外装备为3-4μm。需要根据基材特性、使用环境和性能要求,精准控制涂层厚度。


总结

纳米防水涂层厚度过厚是工业生产中最常见的工艺误区之一,其危害覆盖力学性能、防护性能、电气性能、光学性能和生产效率等多个维度。核心根源在于不均匀固化引发的内应力集中,以及由此产生的大量微观缺陷。

在实际应用中,应摒弃"越厚越好"的错误观念,根据不同场景的需求,将涂层厚度精准控制在1-5μm的最优区间内。通过采用自动化喷涂设备、在线膜厚监测系统和严格的工艺管控,可以实现涂层厚度的均匀性和一致性,充分发挥纳米防水涂层的防护价值。未来,随着原子层沉积等精准涂覆技术的发展,涂层厚度的控制精度将达到纳米级,进一步提升产品的可靠性和一致性。

×
