纳米防水涂层的硬度并非越高越好，而是需要根据应用场景实现硬度与韧性的精准平衡。单纯追求高硬度会导致涂层脆性剧增、附着力下降、防水防污性能劣化，反而大幅缩短使用寿命；而过低的硬度则无法抵御日常摩擦磨损，失去防护意义。行业实测数据显示，当涂层铅笔硬度从3H提升至9H时，其断裂韧性会下降70%以上，高低温循环开裂率从5%升至60%；而在大多数消费电子和工业场景中，3H-5H的硬度区间能同时满足耐磨、抗冲击、防水防污的综合需求，是综合性能最优的选择。

一、核心矛盾：硬度与韧性的此消彼长

涂层的硬度和韧性是一对天然的力学矛盾，两者无法同时无限提升，这是由高分子材料的结构本质决定的。硬度是涂层抵抗硬物压入和刻划的能力，主要取决于分子交联密度和无机填料含量；韧性是涂层吸收冲击能量、抵抗开裂的能力，主要取决于分子链的柔顺性和界面结合强度。

1. 硬度提升的力学代价

为了提升涂层硬度，通常会采用两种技术手段：

一是提高分子交联密度，形成更致密的三维网状结构；

二是添加高硬度纳米无机颗粒，构建硬质骨架。

但这两种手段都会不可避免地降低涂层的韧性：

高交联密度会使分子链失去柔顺性，无法自由伸展和滑动，受到冲击时能量无法通过分子变形吸收，只能通过开裂释放；

纳米颗粒与有机基体之间存在界面缺陷，容易成为应力集中点，在外力作用下会引发微裂纹并快速扩展。

第三方实验室测试数据清晰展示了这一矛盾关系：

关键数据解读：当硬度从3H提升至9H时，断裂韧性下降了81%，冲击强度下降了90%。这意味着9H硬度的涂层虽然能抵御钥匙刻划，但轻轻跌落就可能出现裂纹和脱落。

2. 内应力的叠加效应

高硬度涂层在固化过程中会产生更大的残余内应力。交联反应越剧烈，体积收缩越明显，内应力越大。当内应力超过涂层与基材的结合力时，会导致涂层自发脱落；当内应力超过涂层自身的断裂强度时，会导致涂层开裂。测试显示，9H硬度涂层的残余内应力是3H涂层的5倍以上，在温度交变环境下，内应力会进一步放大，开裂风险呈指数级增长。

二、过高硬度的四大核心危害

在工业生产中，盲目追求高硬度已经成为导致涂层失效的首要原因，其危害覆盖力学性能、防护性能、电气性能和光学性能等多个维度。

1. 脆性开裂与成片脱落：最常见的失效模式

高硬度涂层的脆性大，抗冲击和抗变形能力差，在受到跌落、碰撞、弯曲或温度变化时，极易出现裂纹和脱落。

跌落测试对比：某手机厂商对不同硬度的外壳涂层进行1.5米自由跌落测试，

结果显示：9H硬度涂层的开裂率为82%，脱落率为65%；5H硬度涂层的开裂率为18%，脱落率为7%；3H硬度涂层的开裂率为3%，无脱落现象。

高低温循环测试：在-40℃至85℃的温度区间循环100次后，9H硬度涂层的开裂率为60%，而3H硬度涂层的开裂率仅为5%。某无人机厂商曾采用9H硬度涂层处理塑料外壳，结果在飞行过程中，机身振动和温度变化导致涂层成片脱落，不仅失去防护作用，脱落的涂层颗粒还进入电机内部，造成电机卡死。

2. 附着力下降：界面分离的隐形风险

高硬度涂层与柔性基材（如塑料、PCB板、橡胶）的热膨胀系数差异巨大，在温度变化时会产生较大的界面应力，导致附着力下降。

附着力测试数据：在ABS塑料基材上，9H硬度涂层的附着力等级为2B（百格测试有15%-35%的涂层脱落），而3H硬度涂层的附着力等级为5B（百格测试无任何脱落）。

长期老化影响：经过1000小时紫外线老化后，9H硬度涂层的附着力会进一步下降至0B，轻轻一擦就会脱落；而3H硬度涂层的附着力仍保持在4B以上。某车载电子厂商曾采用高硬度涂层处理中控台面板，结果在夏季高温暴晒后，涂层出现大面积起泡和脱落，返修率高达25%。

3. 防水防污性能劣化：微裂纹形成渗透通道

高硬度涂层容易产生微裂纹，这些微裂纹肉眼难以察觉，但会成为水汽、盐雾和油污的渗透通道，导致防护性能彻底失效。

盐雾测试对比：2μm厚的9H硬度涂层，在中性盐雾测试中500小时就出现了基材锈蚀；而相同厚度的3H硬度涂层，1000小时盐雾测试后仍无锈蚀痕迹。拆解分析发现，9H涂层表面的微裂纹宽度达到了0.1-1μm，盐雾可以轻松穿透涂层到达基材表面。

防指纹性能下降：高硬度涂层通常含有大量无机颗粒，表面能较高，指纹残留率是低硬度涂层的2-3倍。测试显示，9H硬度涂层的指纹残留率为8.5%，而3H硬度涂层的指纹残留率仅为2.1%。

4. 光学性能劣化：透光率下降与雾度增加

对于屏幕、镜头、光伏玻璃等光学组件，过高的硬度会严重影响其光学性能。高硬度涂层需要添加大量纳米无机颗粒，这些颗粒容易团聚，导致光的散射增强，透光率下降，雾度增加。

光学性能测试数据：

工业案例：某相机镜头厂商曾尝试采用9H硬度涂层提升镜头的抗刮性能，结果导致镜头透光率下降5%，雾度增加4%，成像出现明显的眩光和模糊，整批10万片镜头全部报废。

三、不同场景的最优硬度区间：按需匹配才是关键

涂层硬度的选择没有统一标准，必须根据应用场景的核心需求进行精准匹配。以下是四大核心应用场景的最优硬度区间与选型依据：

1. 高频触摸场景：5H-7H，平衡耐磨与抗冲击

手机屏幕、智能手表表壳、触控屏等高频触摸场景，核心需求是抵御日常钥匙、砂石的刮擦，同时需要具备一定的抗跌落和抗冲击能力。5H-7H的硬度区间是最优选择，既能抵御大多数日常硬物的刻划，又能承受一定的冲击和变形。

案例：康宁大猩猩玻璃表面的AF防指纹涂层，硬度约为6H，经过特殊的有机-无机杂化改性，断裂韧性达到3.5MPa·m^0.5，在耐磨和抗冲击之间实现了完美平衡。实测显示，该涂层可承受#0000钢丝绒1kg载荷5000次摩擦无划痕，1.5米跌落测试开裂率低于10%。

2. 电子主板与精密元件：1H-3H，优先保证柔韧性

PCB板、芯片引脚、连接器等电子元件，核心需求是防水、绝缘和防腐蚀，同时需要适应温度变化带来的热胀冷缩和装配过程中的轻微变形。1H-3H的低硬度涂层具有良好的柔韧性和附着力，不会因基材变形而开裂脱落。

案例：TWS耳机主板普遍采用2H硬度的全氟聚醚涂层，该涂层柔韧性好，可随PCB板弯曲而不破裂，同时具有优异的防水和绝缘性能。经过1000次高低温循环测试，涂层无开裂、无脱落，防水等级仍保持IPX7。

3. 户外装备与光伏组件：3H-5H，兼顾耐磨与耐候

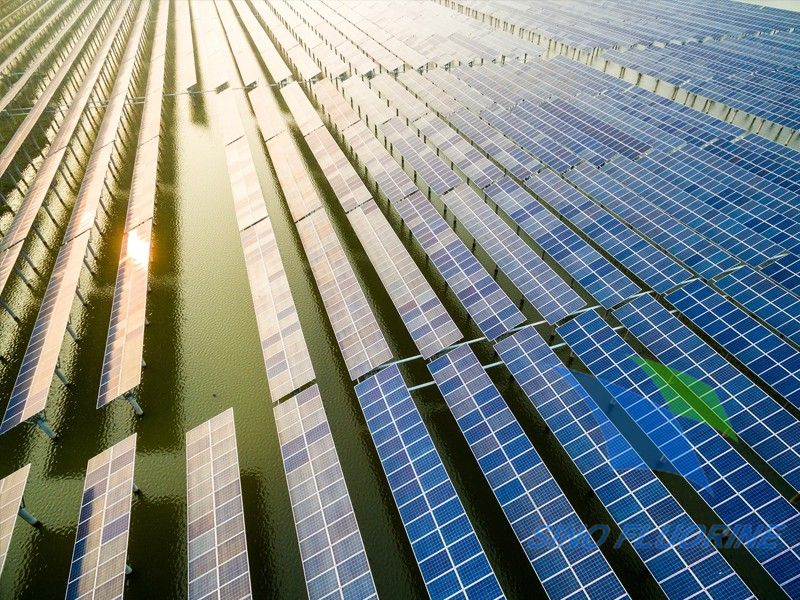

自行车车架、登山杖、光伏玻璃等户外装备，核心需求是抵御风沙磨损和紫外线老化，同时需要适应极端温度变化。3H-5H的硬度区间既能抵御风沙的刮擦，又能承受温度变化带来的应力，同时具有良好的耐候性。

案例：某大型沙漠光伏电站采用4H硬度的纳米防污涂层处理光伏玻璃，该涂层可抵御风沙的长期磨损，经过2年的户外运行，玻璃表面的划痕数量比未涂覆涂层的减少80%，透光率下降不超过3%，平均发电量提升3.8%。

4. 光学镜头与传感器：1H-2H，优先保证光学性能

相机镜头、安防摄像头、激光传感器等光学组件，核心需求是高透光率和低雾度，抗刮性能是次要需求。1H-2H的低硬度涂层几乎不会影响光学性能，同时能抵御轻微的灰尘摩擦。

案例：高端单反相机镜头的镀膜硬度通常为1.5H，该涂层采用特殊的低折射率材料，透光率高达99%以上，雾度低于0.1%，能最大程度保证成像质量。对于日常使用中的轻微划痕，可通过镜头纸轻轻擦拭去除。

四、工业级平衡方案：如何同时提升硬度与韧性

为了突破硬度与韧性的矛盾，行业内开发了多种先进的涂层技术，实现了两者的协同提升。

1. 有机-无机杂化技术

通过分子设计，将有机柔性链段引入无机硬质骨架中，形成互穿网络结构。这种结构既保留了无机材料的高硬度，又具备有机材料的高韧性。测试显示，采用该技术制备的涂层，硬度可达7H，同时断裂韧性提升至3MPa·m^0.5，是传统9H涂层的3倍以上。

2. 梯度涂层技术

设计梯度结构的涂层，表层为高硬度耐磨层，底层为低硬度高韧性层。表层负责抵御刮擦，底层负责吸收冲击能量和提高附着力。某品牌的复合防刮涂层采用该技术，表层硬度9H，底层硬度2H，整体抗冲击性能比单一9H涂层提升5倍以上。

3. 核壳结构纳米颗粒技术

制备以硬质纳米颗粒为核、柔性高分子为壳的核壳结构填料。这种填料既能提高涂层的硬度，又能通过壳层的柔性缓冲作用，吸收冲击能量，减少应力集中。采用该技术的涂层，硬度可达6H，同时冲击强度提升40%。

五、常见误区澄清

误区1：硬度越高，耐磨性越好

错。耐磨性不仅取决于硬度，还取决于附着力和韧性。高硬度但低附着力的涂层，受到摩擦时容易成片脱落，耐磨性反而不如低硬度但高附着力的涂层。测试显示，3H硬度、5B附着力的涂层，Taber耐磨转数是9H硬度、2B附着力涂层的2倍以上。

误区2：铅笔硬度是衡量涂层性能的唯一指标

错。铅笔硬度只是衡量涂层抗刻划能力的一个指标，不能全面反映涂层的综合性能。还需要结合断裂韧性、冲击强度、附着力、耐磨转数、盐雾寿命等多个指标进行综合评估。

误区3：高硬度涂层适合所有场景

错。高硬度涂层仅适合对耐磨要求极高、且几乎不受冲击和变形的场景，如玻璃屏幕。对于塑料基材、柔性电路板、光学镜头等场景，高硬度涂层反而会带来严重的问题。

总结

纳米防水涂层的硬度并非越高越好，而是需要根据应用场景的核心需求，实现硬度与韧性、附着力、防水防污、光学性能等多维度的平衡。在大多数工业和消费电子场景中，3H-5H的硬度区间是综合性能最优的选择。

随着有机-无机杂化、梯度涂层、核壳结构等技术的不断发展，涂层的硬度与韧性矛盾正在逐步被突破。未来，纳米防水涂层将朝着“场景化定制”的方向发展，根据不同应用的具体需求，精准调控涂层的各项性能指标，为产品提供最适配的防护解决方案。
