纳米防水涂层已成为电子设备提升防护能力的标准配置，但行业长期存在“唯IP等级论”“唯接触角论”的认知误区。国际电子工业联接协会（IPC）2026年的统计数据显示：约45%的电子设备早期失效源于纳米涂层选型不当，而非涂层本身的质量问题。很多产品在出厂时通过了IP68测试，但在实际使用3-6个月后就出现进水腐蚀故障，根源在于选型时只关注短期防水指标，忽视了长期耐候性、材料兼容性和工艺适配性等核心维度。

选择适合的纳米防水涂层是一个多维度的系统工程，需要综合考虑产品的使用环境、功能要求、生产工艺和全生命周期可靠性。合格的选型不仅能实现预期的防护效果，还能提升产品良率、降低售后返修率；而不当的选型则会导致批量失效，给企业带来巨大的损失。

一、选型的三大核心原则

1.1 先匹配场景，再追求性能

不同电子设备的使用环境和防护需求存在天壤之别：TWS耳机主要抵御汗水和雨水，车载BMS需要在-40℃至125℃的极端温度和高盐雾环境下稳定运行15年，工业传感器则需要面对油污和化学腐蚀的挑战。选型的第一步是明确产品的“生存环境”和“核心痛点”，而非盲目追求最高的防水等级。

行业通用的环境分级方法是：

常规室内环境：主要威胁是空气中的潮气和季节性凝露，需要基础防潮能力；

复杂户外环境：除了潮湿，还需应对雨水泼溅、紫外线照射和温度变化；

极端严苛环境：长期暴露于盐雾、持续高湿或存在化学腐蚀的特殊场景。

1.2 全生命周期可靠性优先

纳米防水涂层的价值在于“在产品设计寿命内持续提供有效防护”，而非仅仅通过出厂测试。对于消费电子，设计寿命通常为3-5年；对于汽车电子和工业设备，设计寿命为10-15年。选型时必须关注涂层的长期稳定性，而非初始性能。

不同配方体系的涂层寿命上限相差可达10倍以上：改性氟硅体系的常温室内寿命为3-5年，户外暴露寿命为2-3年；全氟聚醚体系的常温室内寿命可达8-10年，户外暴露寿命为5-8年，耐盐雾时间超过5000小时。

1.3 工艺与产能适配

涂层的性能再好，如果无法适配现有的生产工艺和产能要求，也无法实现大规模量产。选型时需要考虑涂覆工艺的设备投入、生产效率、良率和对现有生产线的改造难度。例如，PECVD气相沉积工艺的涂层性能最好，但设备复杂，生产效率较低，适合高端小批量产品；浸泡工艺设备简单，生产效率高，适合大规模量产的消费电子。

二、五大核心选型维度与量化标准

2.1 防护性能：从短期防水到长期耐候

防护性能是纳米涂层的基础，但不能仅用IP等级来衡量。IP等级只反映了产品在特定条件下的短期防水能力，无法体现长期使用中的可靠性。真正决定防护寿命的是以下三个核心指标：

（1）双85湿热老化性能

双85测试（85℃/85%RH）是模拟电子设备在高温高湿环境下长期运行的加速老化试验，是行业公认的评估长期防水可靠性的金标准。

测试数据显示：

合格的消费电子级涂层：1000小时双85测试后，绝缘电阻保持在10¹⁰Ω以上；

车规级涂层：2000小时双85测试后，绝缘电阻保持在10¹¹Ω以上；

工业级涂层：3000小时双85测试后，绝缘电阻保持在10¹²Ω以上。

失效案例：2024年某国内头部TWS耳机厂商，为了降低成本采用了一款低价纳米涂层。该涂层出厂时IPX7测试通过率达99%，但在南方梅雨季节上市后，3个月内出现了12%的进水返修率。经检测，该涂层的双85测试仅能通过200小时，之后绝缘电阻急剧下降，无法阻挡水汽渗透。

（2）耐盐雾性能

盐雾测试用于评估涂层在沿海地区或融雪盐环境下的防腐蚀能力。中性盐雾测试（5%NaCl溶液）的合格标准因场景而异：

消费电子：≥48小时；

车载电子：≥1000小时；

海洋环境应用：≥2000小时。

（3）耐化学腐蚀性能

电子设备经常接触汗液、化妆品、清洁剂、工业油污等化学物质，涂层需要能够抵御这些物质的侵蚀。例如，人体汗液中含有盐分、尿素和乳酸，会加速金属和电路板的腐蚀。合格的耐汗涂层在人工汗液中浸泡168小时后，金属触点无腐蚀，电路板绝缘电阻无明显下降。

2.2 材料兼容性：避免隐性失效的关键

材料兼容性是最容易被忽视但也是最致命的选型维度。纳米涂层需要与电子设备中的所有材料长期共存，任何不兼容都会导致隐性失效，这类失效通常在产品使用数月后才会显现，且难以排查。

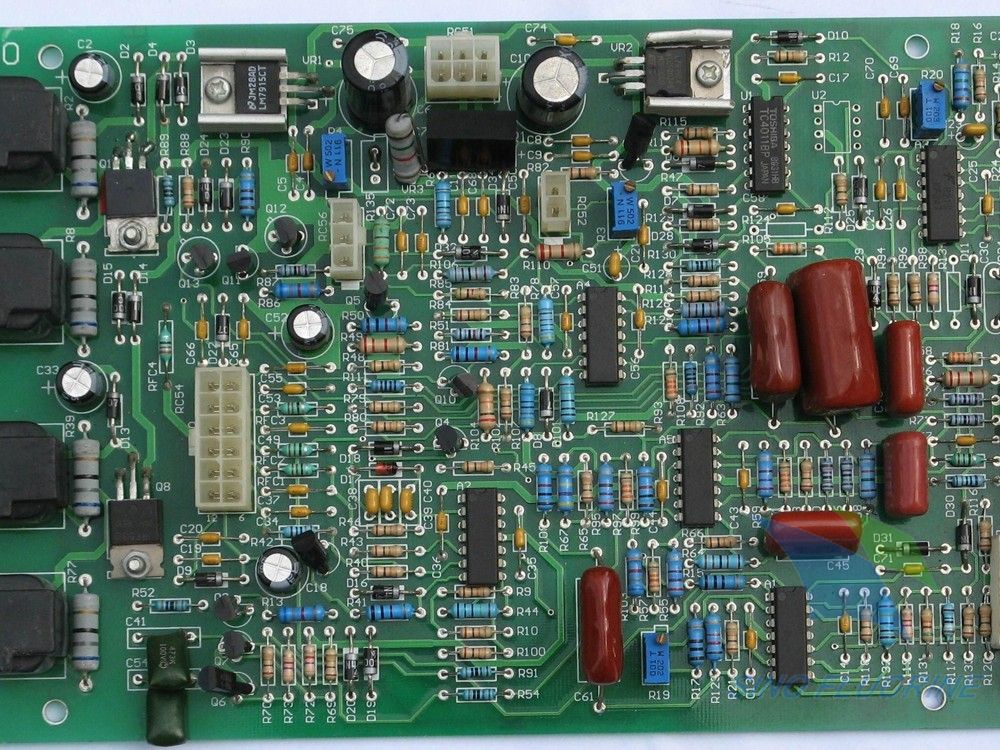

（1）电子元件兼容性

MEMS传感器：MEMS器件包含极其脆弱的可动微结构，普通涂层的溶剂会导致微结构粘连或损坏。必须选择低表面张力、无溶剂的气相沉积涂层，或专门针对MEMS优化的浸泡型涂层。某智能手表厂商早期采用普通氟硅涂层处理MEMS加速度计，导致1.2%的产品出现灵敏度漂移，改用专用MEMS涂层后，失效率降至0.01%以下。

连接器与充电触点：涂层过厚或导电性差会导致接触电阻增大，影响充电和信号传输。应选择超薄型（<1μm）或自分层涂层，这类涂层在金属触点表面会形成极薄的导电层，不影响电气导通。

电池与电芯：涂层不能与电解液发生反应，也不能影响电池的散热和安全性。应选择化学惰性强、热稳定性好的全氟聚醚体系涂层。

（2）基材兼容性

不同基材（塑料、金属、玻璃、陶瓷）的表面能和化学性质不同，对涂层的附着力和兼容性也不同。例如，ABS塑料对某些溶剂敏感，会出现溶胀、开裂或发白现象；铝合金表面的氧化层如果处理不当，会导致涂层附着力差，容易脱落。选型时必须进行基材兼容性测试：将涂覆后的样品在85℃/85%RH环境下放置1000小时，观察是否出现起泡、脱落、变色或溶胀现象，附着力等级应保持在4B以上（ASTM D3359标准）。

（3）与其他材料的兼容性纳米涂层需要与结构胶、灌封胶、标签胶等其他材料配合使用。如果涂层与胶水不兼容，会导致胶水粘接强度下降，出现脱胶现象。例如，低表面能的氟素涂层会使环氧胶的剪切强度下降70%以上。解决方法是在涂胶区域进行等离子体处理，提高表面能，或选择与胶水兼容的涂层体系。

2.3 电气与信号兼容性纳米涂层必须在提供防护的同时，不影响电子设备的电气性能和信号传输。 （1）接触电阻对于连接器、充电触点、按键等需要电气导通的部件，涂层的接触电阻应小于10mΩ，且经过1000次插拔后，接触电阻变化率不超过20%。过厚的涂层或绝缘性过强的涂层会导致接触电阻增大，出现充电慢、信号中断等问题。

（2）高频信号衰减对于5G手机、Wi-Fi路由器、毫米波雷达等高频设备，涂层的介电常数和介电损耗会影响信号传输质量。行业要求：在10GHz频率下，涂层的介电常数应小于2.2，介电损耗应小于0.001。测试数据显示，每增加1μm厚度的普通氟硅涂层，28GHz毫米波频段的插入损耗约增加0.3dB。因此，高频设备应选择低介电常数的超薄涂层，厚度控制在1μm以下。

（3）绝缘性能对于电源模块、高压电路等需要绝缘的部件，涂层的介电强度应大于20kV/mm，绝缘电阻应大于10¹²Ω。低压电路（<1kV）可选用普通氟硅涂层，厚度1-2μm；中压电路（1-10kV）应选用全氟聚醚或派瑞林涂层，厚度3-5μm。

2.4 工艺适配性不同的涂覆工艺具有不同的特点和适用场景，选型时需要根据产品的结构、产量和现有生产线条件进行选择。

主流涂覆工艺的对比如下表所示：

工业实证：某智能手机厂商早期采用空气喷涂工艺处理主板，由于喷涂均匀性差，局部区域涂层过薄导致防水失效，IPX7测试通过率仅为62%。改用超声波浸泡工艺后，厚度均匀性提升至±10%，IPX7测试通过率升至99.5%，生产效率也提高了30%。

2.5 环保合规性

随着全球环保法规的日益严格，纳米涂层的环保合规性已成为选型的硬性要求。特别是欧盟REACH法规对PFAS（全氟和多氟烷基物质）的限制，将对传统含氟涂层产生重大影响。欧盟计划从2026年起全面限制PFAS的生产和使用，要求产品中总有机氟含量低于50ppm。

目前，无氟纳米涂层技术已取得突破性进展。国内企业开发的无氟有机硅改性涂层，通过仿生微纳结构设计，实现了与传统含氟涂层相当的防水防污性能，耐盐雾时间可达850小时以上，且通过了RoHS和REACH全项检测，总氟含量低于20μg/kg，完全符合欧盟PFAS禁令要求。

三、分场景选型指南

3.1 消费电子：平衡防护与用户体验

消费电子（TWS耳机、智能手机、智能手表）的核心需求是在不影响外观、手感和电气性能的前提下，抵御日常汗水、雨水和环境湿气。

推荐体系：改性氟硅体系

推荐工艺：浸泡法或PECVD气相沉积

关键参数：厚度0.8-2μm，水接触角>110°，双85测试1000小时，耐人工汗液168小时

典型应用：苹果AirPods采用PECVD工艺的氟硅纳米涂层处理主板和充电触点，实现IP67级防水，因汗液腐蚀导致的返修率低于0.3%。

3.2 车载电子：极端环境下的高可靠性

车载电子（BMS电池管理系统、车载摄像头、毫米波雷达）是对纳米涂层要求最严苛的领域，需要满足AEC-Q100车规级认证，在-40℃至125℃的极端温度、高盐雾、强振动环境下稳定运行15年/20万公里。

推荐体系：全氟聚醚体系或车规级改性氟硅体系

推荐工艺：PECVD气相沉积或精密喷涂

关键参数：厚度2-4μm，附着力5B，双85测试2000小时，中性盐雾1000小时，高低温循环1000次

3.3 通信设备：户外长期稳定运行

通信设备（5G基站AAU、户外路由器、光模块）长期暴露在户外，面临紫外线照射、昼夜温差、盐雾腐蚀和凝露等挑战，要求涂层具有优异的耐候性和防腐蚀能力。

推荐体系：耐候型氟硅体系或全氟聚醚体系

推荐工艺：精密喷涂或浸泡法

关键参数：厚度1.5-3μm，耐紫外线老化1000小时，中性盐雾500小时，防凝露

典型应用：华为5G基站AAU射频模块采用耐候型氟硅纳米涂层，在沿海地区运行5年的故障率从8%降至1%以下。

3.4 工业电子：恶劣工业环境的重型防护

工业电子（PLC控制器、工业传感器、机器人控制板）运行在高温、高湿、多粉尘、强腐蚀的工业环境中，要求涂层具有极强的防腐蚀和耐油污能力。

推荐体系：全氟聚醚体系或无机-有机杂化体系

推荐工艺：精密喷涂或刷涂

关键参数：厚度3-5μm，耐酸碱浸泡24小时，耐油污，中性盐雾2000小时

典型应用：康耐视工业相机采用全氟聚醚纳米涂层，在汽车焊接车间的高烟尘环境下，清洁周期从3天延长至30天，误检率从5%降至0.1%以下。

四、常见选型误区澄清

4.1 误区1：接触角越高，防水效果越好

错。接触角仅反映涂层表面的疏水性能，与长期防水能力没有必然联系。很多喷涂制备的超疏水涂层，表面接触角高达155°，但内部孔隙率高，致密性差，水汽透过率是致密涂层的10倍以上，长期防水效果远不如接触角120°但致密性好的浸泡涂层。

4.2 误区2：涂层越厚，防护能力越强

错。当涂层厚度超过3μm时，防水性能的提升幅度会急剧收窄，而内应力开裂、信号衰减、接触电阻增大等负面效应会显著增加。对于绝大多数电子应用，1-3μm是兼顾防护与性能的最优厚度区间。

4.3 误区3：进口涂层一定优于国产

错。近年来，国内纳米涂层技术取得了长足进步，部分国产企业的产品性能已经达到或超过进口品牌。例如，国内企业开发的车规级氟硅涂层，通过了AEC-Q100认证，耐盐雾时间达到1500小时，完全可以替代进口产品。

4.4 误区4：一种涂层可以适配所有场景

错。不同场景的环境条件和性能要求差异巨大，没有一种涂层可以通吃所有应用。例如，消费电子级涂层无法满足车载电子的15年寿命要求，而车规级涂层用于消费电子则会导致不必要的性能过剩。

五、科学的选型验证流程

为了确保选型的正确性，任何新的涂层在导入量产前，都必须经过严格的验证流程：

1. 实验室小试验证：测试涂层的基本性能，包括接触角、厚度、附着力、绝缘电阻、耐盐雾、双85老化等；

2. 材料兼容性验证：测试涂层与所有基材、电子元件和其他材料的兼容性；

3. 整机性能验证：涂覆后的整机进行防水测试、电气性能测试、信号测试和可靠性测试；

4. 中试量产验证：在实际生产线上进行小批量试产，验证工艺适配性、生产效率和良率；

5. 长期可靠性验证：进行至少3个月的户外暴露测试和加速老化测试，模拟产品全生命周期的使用情况。

总结

选择适合的纳米防水涂层是一个系统工程，需要综合考虑防护性能、材料兼容性、电气性能、工艺适配性和环保合规性等多个维度。选型时应遵循“先匹配场景，再追求性能”的原则，根据产品的使用环境和寿命要求，选择合适的涂层体系和涂覆工艺，并经过严格的验证流程，确保涂层能够在产品全生命周期内提供稳定可靠的防护。

随着技术的不断进步，纳米防水涂层将向无氟环保化、多功能集成化和智能化方向发展，为电子设备提供更全面、更可靠的防护。
