在电子信息产业与高端制造业加速融合的今天，纳米涂层技术已从实验室前沿概念转变为支撑产品可靠性的核心基础材料。这种微观尺度的功能性薄膜，能在不改变基材物理形态的前提下，赋予其防水、防潮、防腐蚀、绝缘、散热等多种优异性能。据行业研究机构数据，2025年全球纳米涂层市场规模将突破450亿美元，其中电子级占比超35%，工业级占比约42%，两者合计占据市场主导地位。随着应用场景不断细分，纳米涂层形成了电子级与工业级两大技术体系，在技术指标、生产工艺、质量控制和应用领域存在本质差异。电子级服务于精密电子设备，追求"隐形防护"与"性能无损"的平衡，核心在于极致纯度与超薄均匀性；工业级面向恶劣工业环境，强调长效防护与极端耐受性，重点提升机械强度与化学稳定性。
这种分野并非简单的性能高低之分，而是基于不同需求的专业化发展路径。错误选型可能导致灾难性后果：工业级涂层用于精密电子会引发信号干扰、电路短路；电子级涂层用于工业环境则会因无法承受磨损腐蚀而迅速失效。深入理解两者差异，对正确选择涂层方案、提升产品可靠性具有重要指导意义。
一、核心技术指标的本质差异
纳米涂层的性能由一系列可量化指标定义，电子级与工业级产品的指标差异，直接反映了不同的设计理念与应用目标。这些差异相互关联、相互影响，共同构成了两种技术体系的核心特征。
1.1 纯度与杂质控制：从ppm到ppt的数量级跨越
纯度是电子级纳米涂层最核心的指标，也是与工业级最根本的区别。在精密电子系统中，微量金属离子或有机杂质都可能导致电路短路、信号干扰或器件老化加速，这种影响在半导体制造和高频通信领域尤为明显。
电子级纳米涂层按纯度分为消费电子级、工业电子级、半导体级三个等级。消费电子级总金属离子杂质控制在100ppb以下，工业电子级控制在10ppb以下，半导体级则要求总金属离子低于50ppt，其中钠、钾、铁等关键电活性杂质必须低于10ppt。为达到这一标准，电子级涂层必须采用超高纯原料，在严格洁净环境中生产，任何微小污染都可能导致整批报废。
相比之下，工业级纳米涂层对纯度要求宽松，通常控制在ppm级别。普通工业防腐涂层总金属杂质含量在100-1000ppm之间，即使高端工业级产品也多在10ppm以上，与半导体级相差6个数量级。工业级产品更关注防护性能而非纯度，允许一定量杂质存在，只要不显著影响基本功能即可。
这种纯度差异影响深远。电子级涂层能长期保持稳定电气性能，不会因离子迁移导致器件失效。实验室测试显示，将杂质含量50ppm的工业级涂层涂覆在PCBA板上，在85℃/85%RH环境下施加5V偏压，仅100小时就会出现明显离子迁移；而同等条件下的电子级涂层，1000小时后仍未观察到该现象。
1.2 涂层厚度与均匀性：亚微米级的精准控制
涂层厚度与均匀性直接影响防护效果与基材原有性能的保留程度，两者的技术特征由应用场景的不同需求决定。
电子级纳米涂层追求极致超薄化与均匀性。消费电子级标准厚度控制在0.5-3μm，约为人类头发丝直径的1/30；半导体芯片封装用涂层厚度可达50-800nm的亚微米级别。这种超薄设计旨在提供有效防护的同时，不影响设备装配精度、连接器插拔性能和散热效率。在均匀性方面，电子级涂层要求整板膜厚差异控制在±0.5μm以内，对复杂三维结构的覆盖能力也有严格要求。例如TWS耳机充电仓内部PCBA板布满微小元器件和焊点，涂层必须渗透到0.1mm以下微缝实现360°无死角覆盖，同时不能在连接器Pin脚处形成过厚膜层影响电气导通。为此，电子级涂层通常采用低表面张力配方，使其能在复杂表面自由流动形成均匀薄膜。工业级纳米涂层更注重防护长效性，厚度通常在2-10μm之间，部分重防腐应用可达几十微米。其对均匀性要求相对较低，允许一定范围的膜厚波动，只要整体防护性能达标即可。例如风电控制柜用工业级涂层厚度一般3-5μm，能有效抵御高湿多盐雾环境侵蚀，同时具备良好耐磨性和附着力。对于形状简单的大型工件，工业级涂层膜厚差异甚至可达±2μm，这在电子级应用中是绝对不允许的。
1.3 电气性能：低介电损耗与高绝缘强度的平衡
电气性能是电子级纳米涂层的关键指标，直接关系到电子设备的信号传输质量与安全可靠性。随着电子设备向高频化、高速化发展，对涂层电气性能的要求也越来越高。电子级纳米涂层必须具备极低的介电常数和介电损耗，以确保高频信号无损传输。优质电子级氟素涂层介电常数可低至2.0以下，接近空气的介电常数，介电损耗小于0.001@10GHz。这一特性使其能完美适配5G、蓝牙、Wi-Fi等高频通信设备，不会对信号传输产生明显干扰。传统工业级三防漆介电常数通常在3.5-4.5之间，介电损耗也较高。若用于高频电子设备，会导致信号衰减增加、传输延迟增大，严重影响设备性能。例如在工业机器人控制系统中，使用传统三防漆会使信号传输延迟平均增加20-30毫秒，影响机器人运行精准度。在5G毫米波频段，工业级涂层的信号衰减甚至可达电子级的10倍以上，完全无法满足通信要求。在绝缘强度方面，电子级涂层同样表现出色，体积电阻率通常可达10¹⁵-10¹⁶Ω·cm，击穿电压超过20kV/mm，能有效防止电路短路和漏电。工业级涂层的绝缘强度虽能满足基本要求，但在高温高湿环境下的稳定性较差。测试数据显示，经85℃/85%RH环境1000小时湿热试验后，电子级涂层绝缘电阻仍能保持在10¹²Ω以上，而工业级涂层则下降到10⁹Ω以下，部分产品甚至低于10⁸Ω的安全阈值。
1.4 耐候性与环境适应性：不同场景下的防护重点
耐候性与环境适应性是纳米涂层的核心功能指标，两者针对不同应用场景，在防护重点上形成了明显分化。电子级纳米涂层主要面向消费电子和精密电子设备，防护重点是日常使用中的汗水、雨水、凝露和环境湿气，因此特别强调耐汗液腐蚀性能和低温柔韧性。例如智能穿戴设备用涂层，必须能抵御人体汗液中盐分、尿素等成分的长期侵蚀，同时在-40℃至85℃温度范围内保持良好柔韧性，不会因温度变化开裂脱落。行业内通常采用人工汗液浸泡测试评估电子级涂层的耐汗液腐蚀性能。测试结果表明，优质电子级纳米涂层在人工汗液中浸泡720小时后，表面无明显变化，附着力仍保持在ASTM D3359标准的0级；而普通工业级涂层浸泡仅168小时，就会出现明显起泡和脱落现象。工业级纳米涂层需要应对更加恶劣的工业环境，防护重点是盐雾、酸碱腐蚀、油污、粉尘和机械磨损。其耐盐雾性能通常要求达到1000小时以上，部分高端产品可达5000小时。在耐化学腐蚀方面，工业级涂层能抵御工业清洗剂、酸碱溶液等多种化学物质侵蚀，部分产品甚至可在98%浓硫酸环境下长期工作。此外，工业级涂层还具备优异的机械性能，附着力通常达到ASTM D3359标准的0-1级，硬度可达莫氏8级以上，能承受工业环境中的摩擦和碰撞。而电子级涂层为保持良好柔韧性和信号传输性能，机械强度相对较低，一般不用于有强烈机械摩擦的场合，其铅笔硬度通常在2H以下，而工业级耐磨涂层可达9H以上。
二、生产制造工艺的系统性差异
核心技术指标的差异源于生产制造工艺的系统性不同。电子级与工业级纳米涂层在生产环境、涂覆工艺、固化方式和质量控制体系上存在显著区别，这些差异不仅决定了产品最终性能，也决定了生产效率和适用范围。
2.1 生产环境：从万级到百级的洁净度要求
生产环境的洁净度直接影响纳米涂层的纯度和质量，两者的洁净度要求相差数个数量级，由对杂质的容忍度不同所决定。
电子级纳米涂层的生产必须在高等级洁净车间进行。消费电子级涂层生产通常要求万级（ISO 14644-1 Class 7）洁净车间，半导体制造用涂层则需要百级（ISO 14644-1 Class 5）甚至更高等级的洁净环境。在百级洁净车间中，空气中粒径≥0.5μm的颗粒数被严格控制在每立方米3520个以下，同时温度控制在22±2℃，湿度控制在45±5%，压力保持正压以防止外界污染进入。
为防止交叉污染，电子级涂层生产车间通常采用分区管理，原料储存、混合、灌装等工序分别在不同洁净区域进行。操作人员必须穿着全套洁净服，经风淋室除尘后才能进入生产区域。所有与产品接触的设备和容器都必须经过严格清洗和消毒处理，确保不会引入任何杂质。
工业级纳米涂层的生产环境要求相对较低，一般在十万级（ISO 14644-1 Class 8）洁净车间即可满足要求。部分对纯度要求不高的工业级产品，甚至可以在普通生产车间生产。工业级涂层的生产过程更注重产能和效率，对环境洁净度的控制主要是为了防止大颗粒杂质混入，影响涂层基本性能。
2.2 涂覆工艺：适配不同产品形态的技术路线
涂覆工艺是将纳米涂层材料均匀施加到基材表面的过程，不同工艺适用于不同的产品形态和性能要求。电子级纳米涂层主要采用浸泡式涂覆和气相沉积工艺。浸泡式涂覆是消费电子领域应用最广泛的工艺，核心优势是能实现复杂三维结构的均匀覆盖，且生产效率高，适合大规模量产。在浸泡工艺中，PCBA板被整体浸入涂层溶液，然后以恒定速度提拉出来，通过控制提拉速度和溶液浓度，可以精确控制涂层厚度。气相沉积工艺主要用于高端电子应用，如半导体芯片封装和MEMS器件。该工艺在真空环境下进行，通过物理或化学方法将涂层材料气化，然后沉积在基材表面形成均匀薄膜。气相沉积工艺能制备出厚度更薄、均匀性更好、致密度更高的涂层，并且可以精确控制涂层的成分和结构。工业级纳米涂层则更多采用喷涂和刷涂工艺。喷涂工艺适用于大面积、形状相对简单的工件，通过喷枪将涂层溶液雾化后喷射到基材表面。其优点是施工灵活，能适应不同尺寸和形状的工件，涂层厚度可通过调整喷涂次数控制。刷涂工艺主要用于局部修补和小批量生产，通过刷子将涂层材料涂刷在需要防护的部位。其优点是设备简单、操作方便，但涂层均匀性较差，容易出现刷痕和流挂现象，一般不用于对外观和性能要求较高的场合。
2.3 固化工艺：能量输入方式与效率的平衡
固化过程是纳米涂层从液态转变为固态的关键环节，直接决定了涂层的附着力、致密性和防护寿命。两者采用不同的固化工艺，以适应各自的生产需求和基材特性。电子级纳米涂层主要采用常温自固化和UV光固化工艺。常温自固化工艺不需要额外能量输入，涂层在室温下即可自然固化，固化时间通常在3-30分钟之间。这种工艺特别适合对温度敏感的电子元器件，不会因高温导致器件损坏。UV光固化工艺具有固化速度快、生产效率高的优点，涂层在紫外线照射下几秒钟内即可完全固化。UV固化涂层的交联度高、附着力强、性能稳定，是消费电子大规模量产的首选工艺之一。此外，部分高端电子级涂层采用低温热固化工艺，固化温度控制在80℃以下，能应用于更加敏感的电子元件。工业级纳米涂层则更多采用高温热固化工艺。高温固化能提供更高的交联度和更好的涂层性能，使涂层具备优异的耐化学腐蚀和耐磨损性能。工业级涂层的固化温度通常在120-200℃之间，固化时间为30-60分钟。对于一些重防腐应用，甚至需要采用更高的固化温度和更长的固化时间，以确保涂层的长效防护性能。
2.4 质量控制体系：从批次抽检到全流程追溯
质量控制是确保纳米涂层产品质量稳定的关键环节，两者的质量控制体系在严格程度和覆盖范围上存在巨大差异。电子级纳米涂层采用全流程质量控制体系，从原料入厂到成品出厂的每一个环节都有严格的质量检测标准。原料入厂时，需要对纯度、杂质含量、粘度等关键指标进行全面检测，只有符合要求的原料才能进入生产环节。生产过程中，需要实时监控溶液浓度、温度、湿度等工艺参数，确保生产过程的稳定性。成品出厂前，电子级涂层需要进行一系列严格的性能测试，包括外观、厚度、附着力、耐水性、耐盐雾性、介电性能等。对于半导体等高端领域的电子级涂层，还需要进行逐片检测，确保每一片产品都符合质量要求。此外，电子级涂层的生产过程建立了完善的追溯体系，每一批产品都有唯一的批次号，可以追溯到原料来源、生产时间、操作人员等详细信息。工业级纳米涂层的质量控制体系相对简化，主要采用批次抽检的方式。原料入厂和成品出厂时，只需要对关键指标进行抽样检测，只要抽检合格率达到规定标准，即可认为该批次产品合格。工业级涂层的生产过程监控也相对宽松，主要关注产能和效率，对工艺参数的控制精度要求不如电子级产品严格。
三、性能测试标准的严苛程度差异
性能测试标准是衡量纳米涂层质量的客观依据，也是两者技术分野的重要体现。不同行业针对各自的应用需求，制定了不同的测试标准，在测试项目、测试条件和合格阈值上存在显著差异。
3.1 电子级测试标准：聚焦精密电子的可靠性要求
电子级纳米涂层的测试标准主要由电子信息行业制定，重点关注涂层对电子设备可靠性的影响。国际上通用的标准包括IPC（国际电子工业联接协会）标准、JEDEC（联合电子设备工程委员会）标准以及RoHS、REACH等环保标准。
IPC-CC-830B是电子行业最常用的印制板组装件用保形涂层标准，对涂层的外观、厚度、附着力、耐湿性、耐盐雾性、绝缘电阻等性能都有明确规定。例如，该标准要求涂层在85℃/85%RH环境下经过1000小时湿热试验后，绝缘电阻仍应保持在10⁸Ω以上。
JEDEC标准主要针对半导体器件的可靠性测试，包括温度循环测试、高温高湿偏压测试、高压蒸煮测试等。这些测试条件非常严苛，能有效评估涂层在极端环境下的长期稳定性。例如JESD22-A101标准规定的高温高湿偏压测试，要求器件在85℃/85%RH环境下施加偏压工作1000小时，性能无明显下降。
除了可靠性测试标准外，电子级涂层还必须符合严格的环保标准。RoHS指令限制了铅、汞、镉等六种有害物质的使用，REACH法规则对化学品的注册、评估、授权和限制做出了全面规定。优质的电子级纳米涂层都通过了RoHS和REACH双重认证，确保产品的环保安全性。
3.2 工业级测试标准：强调极端环境下的防护性能
工业级纳米涂层的测试标准主要由材料和化工行业制定，重点关注涂层在恶劣工业环境下的防护性能。国际上通用的标准包括ASTM（美国材料与试验协会）标准、ISO（国际标准化组织）标准以及中国的GB国家标准。
ASTM B117是最常用的中性盐雾测试标准，用于评估涂层的耐腐蚀性能。工业级涂层的盐雾测试时间通常要求达到72小时以上，汽车、船舶等领域要求达到240小时，而军工、海洋平台等极端环境要求则超过1000小时。例如用于海洋平台传感器的工业级纳米涂层，盐雾测试时间需要达到5000小时以上，才能确保在海洋高盐雾环境下长期稳定工作。
ASTM D4060是用于测试涂层耐磨性能的标准，采用Taber磨耗试验机进行测试。工业级耐磨涂层的磨耗量通常要求小于20mg/1000转（CS-17轮，1000g载荷），部分高端纳米陶瓷涂层的磨耗量甚至可以小于3mg/1000转，耐磨性能是普通碳钢的10-15倍。
此外，工业级涂层还需要进行耐化学腐蚀测试、耐冲击测试、耐温变测试等多项性能测试，以确保其能够适应各种复杂的工业环境。例如用于化工设备的工业级涂层，需要进行耐强酸、强碱、有机溶剂等多种化学介质的浸泡测试，测试时间通常为720小时以上。
3.3 车规级测试标准：电子与工业的交叉融合
汽车电子作为电子技术与工业技术的交叉领域，其纳米涂层测试标准兼具电子级的精密性和工业级的严苛性。AEC-Q系列标准是全球通用的汽车电子元器件可靠性测试标准，被各大汽车厂商广泛采用。
AEC-Q100是针对集成电路的测试标准，AEC-Q102是针对分立器件的测试标准，AEC-Q200是针对被动元件的测试标准。这些标准包含了一系列极其严苛的测试项目，如温度循环测试（-55℃至175℃，1000次循环）、高温存储测试（150℃，1000小时）、低温存储测试（-65℃，1000小时）、盐雾测试（1000小时）等。
车规级纳米涂层必须通过AEC-Q系列标准的全部测试项目，才能应用于汽车电子系统。例如用于BMS电池管理系统的纳米涂层，需要通过150℃/1000小时的高温测试和1000小时的盐雾测试，确保在汽车的整个使用寿命周期内（通常为10年以上）都能提供可靠的防护。
四、典型应用场景与价值体现
电子级与工业级纳米涂层凭借各自独特的技术优势，在不同的应用领域发挥着不可替代的作用。以下结合具体应用案例，展示两种技术体系的实际价值。
4.1 电子级纳米涂层：守护精密电子的隐形卫士
电子级纳米涂层的主要应用领域包括消费电子、半导体制造和5G通信等，其核心价值在于在不影响设备性能的前提下，显著提升产品的可靠性和使用寿命。

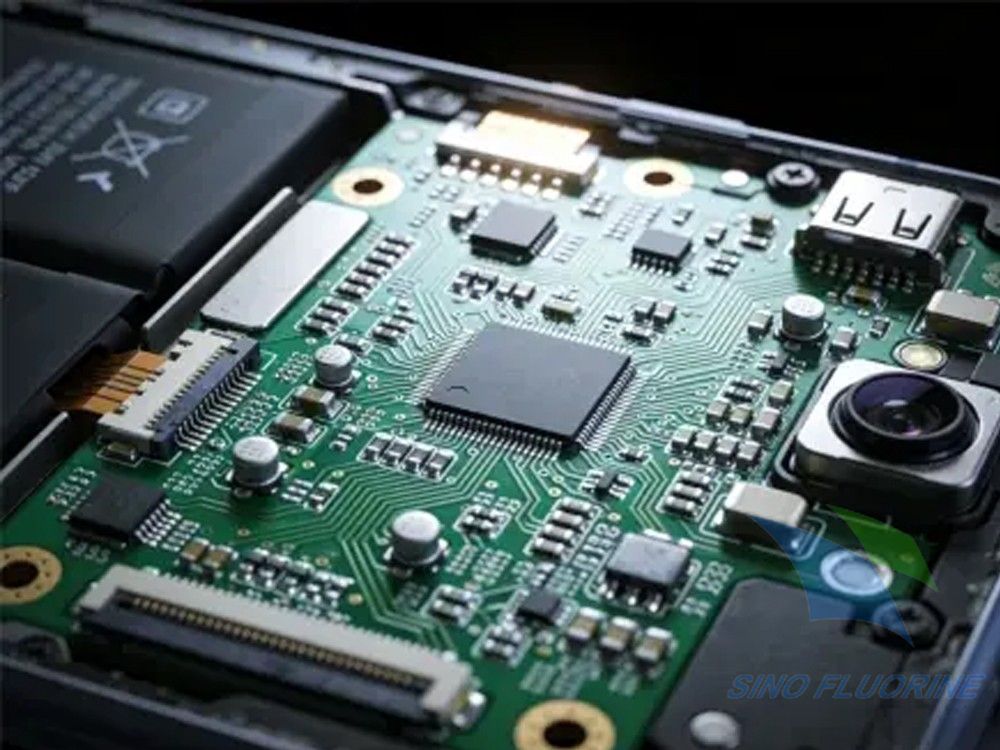

消费电子是电子级纳米涂层最成熟、规模最大的应用领域。随着TWS耳机、智能手机、智能穿戴等产品的普及，消费者对电子产品的防水性能提出了越来越高的要求。传统结构防水方式不仅增加了产品的体积和重量，而且无法有效防止水汽和汗液的渗透。电子级纳米涂层的出现，为消费电子的防水问题提供了完美的解决方案。通过在PCBA板表面涂覆一层超薄的纳米涂层，可以在不改变产品外观和结构的情况下，实现IPX7甚至IPX8级的防水效果。例如某国内头部TWS耳机厂商采用氟硅纳米涂层处理主板后，产品IPX7防水测试通过率达到99.8%，因汗液渗透导致的电路腐蚀率从22%降至2%，售后进水返修率从12%降至0.3%，累计量产超过1亿台在半导体制造领域，电子级纳米涂层扮演着至关重要的角色。半导体制造过程中使用的各种反应腔体、管道、阀门等设备，都需要涂覆电子级纳米涂层，以防止金属离子污染和化学腐蚀。例如在等离子蚀刻和化学气相沉积工艺中，反应腔体内部会暴露在高温、高压和强腐蚀性的化学气体中。涂覆电子级陶瓷涂层后，不仅能够有效抵御化学腐蚀，还能防止腔体材料中的金属离子释放到晶圆表面，影响芯片的性能和良率。某国产电子级陶瓷涂层通过了台积电3nm制程认证，其关键金属离子杂质含量控制在5ppt以下，完全满足先进制程的要求。在5G通信领域，电子级纳米涂层凭借极低的介电常数和介电损耗，成为5G通信设备的理想防护材料。实验室测试表明，优质的电子级纳米涂层在5G毫米波频段的插入损耗低于0.05dB，几乎不会对信号传输产生任何影响。某5G基站设备制造商采用电子级纳米涂层处理AAU设备的内部电路板后，设备在潮湿沿海地区的故障率降低了85%，维护周期从6个月延长至2年。
4.2 工业级纳米涂层：赋能工业设备的长效运行
工业级纳米涂层主要应用于工业控制、新能源发电和数据中心等领域，其核心价值在于提升工业设备在恶劣环境下的可靠性和使用寿命。
工业控制设备如PLC控制器、变频器、工业机器人等，长期运行在高温、高湿、多粉尘、多油污的工业环境中。防护失效会导致设备停机，影响整个生产线的运行，造成巨大的经济损失。工业级纳米涂层能够为工业控制设备提供全面的防护，有效隔绝油污、粉尘和腐蚀性气体的侵入。例如西部某风电场采用工业级纳米涂层处理风电控制柜内部的电路板和连接器后，解决了高湿、多盐雾环境下的腐蚀问题，设备维护周期从3个月延长至2年，因腐蚀导致的故障率降低了80%。
在新能源发电领域，工业级纳米涂层能够为风电、光伏等设备提供长效防护。传统的风机叶片防腐涂料使用寿命较短，一般为3-5年，需要频繁进行维护。采用工业级纳米陶瓷涂层后，风机叶片的使用寿命可以延长至15年以上。在光伏领域，涂覆纳米自清洁涂层后，光伏组件表面具有优异的疏水疏油性能，灰尘和污垢容易被雨水冲刷掉，能够保持较高的透光率，测试数据显示，采用该涂层的光伏组件年发电量比普通组件提高了5-8%。
在数据中心冷却领域，浸没式相变冷却技术作为一种高效的散热解决方案，正在得到越来越广泛的应用。工业级电子氟化液是浸没式冷却系统的核心介质，具有优异的绝缘性能、导热性能和化学稳定性。将服务器直接浸没在电子氟化液中，通过液体的蒸发和冷凝循环带走热量，散热效率比传统风冷提高了90%以上，PUE值可以降至1.1以下。微软Azure数据中心采用浸没式冷却系统，单机柜功率密度提升至40kW，年能耗降低了400万度。
4.3 汽车电子：电子与工业技术的完美融合
汽车电子是电子级与工业级纳米涂层的交叉应用领域，既需要电子级涂层的精密性和低介电损耗，又需要工业级涂层的耐候性和机械强度。
新能源汽车和智能网联汽车的快速发展，带动了汽车电子市场的爆发式增长。BMS电池管理系统、车载ECU、ADAS域控制器、T-BOX等核心电子模块，常年暴露在高温、高湿、盐雾、振动等复合恶劣环境中，对防护涂层的性能提出了极高的要求。车规级纳米涂层结合了电子级和工业级涂层的优点，能够为汽车电子设备提供全方位的防护。例如某国内头部新能源车企采用车规级纳米涂层处理车载域控制器后，其在海南整车盐雾路试中的故障率从原来的1.2%降至0.05%。在ADAS摄像头模组中，涂覆纳米防雾涂层后，摄像头镜头表面不会因为温度变化而产生凝露，确保在各种天气条件下都能清晰成像，某ADAS系统供应商采用该涂层后，摄像头因凝露导致的故障减少了90%以上。
五、未来发展趋势
随着电子信息产业和高端制造业的不断发展，纳米涂层技术也在持续创新和进步。未来，电子级和工业级纳米涂层将朝着更加专业化、高性能化和绿色环保化的方向发展。
电子级纳米涂层将继续朝着超薄化、高纯化和高频兼容的方向发展。随着电子设备向更轻薄、更高性能的方向演进，对涂层厚度的要求将进一步降低，未来可能会出现厚度在100nm以下的超薄膜层。随着半导体制程向3nm及以下节点推进，对涂层材料的纯度要求将更加严苛，金属离子杂质含量可能需要控制在1ppt以下。同时，为了适应6G通信技术的发展，电子级涂层的介电性能将进一步提升，介电常数有望降至1.5以下。此外，自修复电子级纳米涂层也是未来的重要发展方向，这种涂层能够在受到微小损伤时自动修复，恢复防护性能，从而显著延长电子设备的使用寿命。工业级纳米涂层将朝着更耐极端环境和多功能集成的方向发展。随着工业设备向更恶劣的应用场景拓展，对涂层的耐温性、耐腐蚀性和耐磨性要求将不断提高。未来，工业级涂层的耐温范围可能会扩展到-200℃至1000℃以上，耐盐雾时间将超过10000小时。在多功能集成方面，未来的工业级纳米涂层将不再仅仅具备单一的防护功能，而是将防护、散热、导电、防静电等多种功能集成于一体。绿色环保是纳米涂层技术未来发展的必然趋势。随着全球环保法规的日益严格，传统的含溶剂、含卤素的涂层材料将逐渐被淘汰，水性、无溶剂、低VOC的环保型纳米涂层将成为市场的主流。目前，已经有企业开发出零VOC的水性纳米涂层，完全不含甲苯、二甲苯等有机溶剂，对环境和人体健康更加友好。未来，生物基纳米涂层也将得到快速发展，利用可再生资源制备的涂层材料，将实现全生命周期的绿色化和可持续发展。
结论
电子级与工业级纳米涂层作为纳米材料技术的两大重要分支，在技术指标、生产工艺、测试标准和应用场景上存在着本质性的差异。电子级纳米涂层以极致的纯度、超薄的厚度和优异的电气性能为核心特征，服务于精密电子设备，追求"隐形防护"与"性能无损"的完美平衡；工业级纳米涂层则以优异的耐候性、机械强度和化学稳定性为核心特征，面向恶劣工业环境，强调长效防护与极端耐受性。这种技术分野并非简单的性能高低之分，而是基于不同应用需求形成的专业化发展路径。在实际应用中，需要根据具体的使用场景和性能要求，选择合适的涂层方案。对于消费电子、半导体制造等精密电子领域，应优先选择电子级纳米涂层；对于工业控制、新能源发电等恶劣工业环境，工业级纳米涂层则是更好的选择；而对于汽车电子等交叉领域，车规级纳米涂层能够提供最佳的综合性能。
未来，随着技术的不断创新和进步，电子级和工业级纳米涂层将在各自的领域继续深化发展，同时也会出现更多的交叉融合。绿色环保、多功能集成和智能化将成为纳米涂层技术的重要发展方向，为电子信息产业和高端制造业的高质量发展提供更加坚实的支撑。
