纳米涂层为什么比传统涂层防护效果更好?
  • 作者:深圳中氟
  • 发布时间:2026-07-01
  • 浏览次数:
  • 来源:
  • 分享:

电子防护领域长期存在一个固有矛盾:防护强度与厚度、重量深度绑定——要提升防护能力,就必须增加涂层厚度,随之而来的是增重超标、散热受阻、微结构盲区增多等一系列问题。传统丙烯酸、聚氨酯类防护涂层依靠宏观物理遮挡实现阻隔,本质是“以厚度换防护”的粗放方案,在无人机等高集成、轻量化、强工况的设备上,性能短板已愈发明显。行业实测数据显示,传统厚膜防护涂层的实际有效防护效率不足40%,大量厚度被内应力、针孔、微裂纹等固有缺陷抵消,并未转化为真实防护能力。

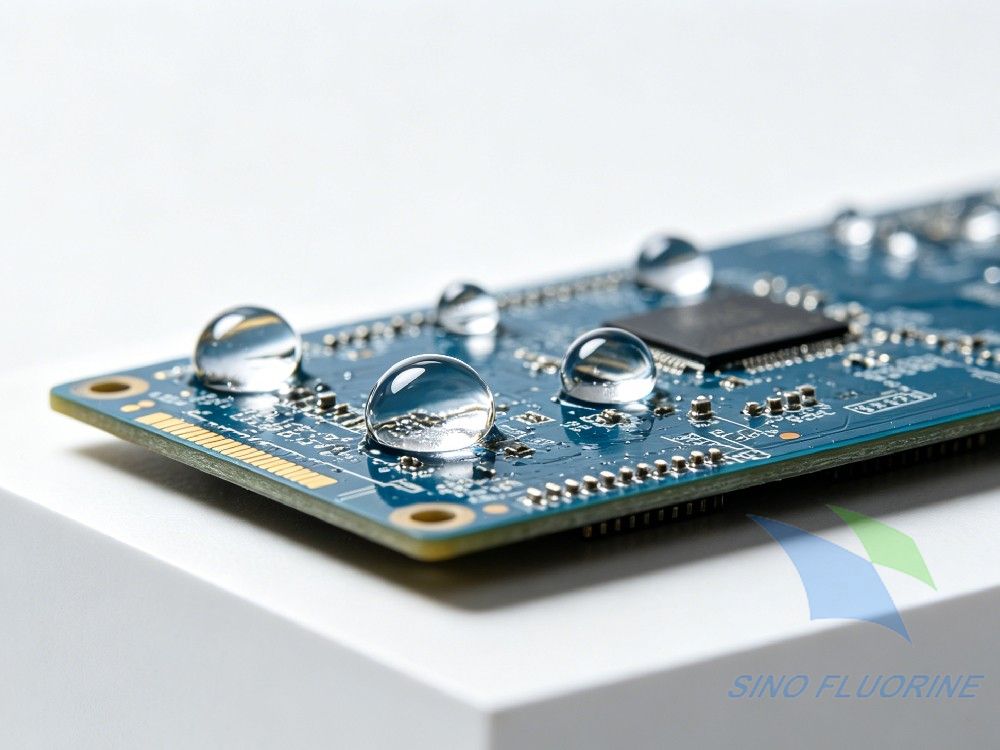

纳米电子防护涂层并非传统涂层的“薄型化改良款”,而是材料微观尺度的代际升级。它通过纳米级成膜单元的有序交联,构建出近乎无孔的致密防护网络,从分子层面阻断水汽、腐蚀离子、粉尘的渗透路径,实现了“更薄、更轻、更致密、更全面”的防护效果。同等防护等级下,纳米涂层厚度仅为传统涂层的1/5-1/10,盐雾耐受寿命提升3-5倍,微结构覆盖率从40%提升至99%以上,从根源上解决了传统涂层“厚而低效、有缝有盲区”的固有缺陷。




一、核心机理差异:从宏观物理遮挡到微观分子级阻隔

防护效果的本质差距,源于成膜机理的底层不同。传统涂层是微米级颗粒的堆叠成膜,天然存在结构缺陷;纳米涂层是纳米级分子的有序交联,从尺度上就碾压了渗透介质的尺寸,这是二者性能差距的核心根源。

1.1 传统涂层的固有短板:微米级成膜的天然缺陷

传统防护涂层的成膜物质以微米级分子团聚体为主,固化过程中溶剂挥发、分子堆叠无序,膜层内部天然存在大量针孔、微裂纹与界面缝隙。实验室检测数据显示,普通工业三防漆的干膜针孔密度可达100-300个/平方厘米,微裂纹宽度可达数微米,这些缺陷就是水汽、盐雾离子的天然渗透通道。

为弥补缺陷,传统涂层只能通过增加厚度延长渗透路径,厚度从20μm加到100μm,防护能力仅提升1-2倍,却带来了重量翻倍、热阻飙升、内应力增大的副作用。更关键的是,厚度增加无法从根源消除针孔与裂纹,反而会因固化内应力增大,在高低温循环后出现更多开裂,形成“越厚越容易裂”的恶性循环。

同时,传统涂层粘度高、表面张力大,对于BGA芯片底部、引脚间隙等微米级缝隙,毛细渗透能力严重不足,只能覆盖器件表面,无法深入缝隙内部,形成大量防护盲区。针对无人机常用的0.2mm间隙BGA芯片,传统喷涂涂层的底部覆盖率仅38%,边缘厚、中间薄,腐蚀往往从芯片底部率先爆发。


1.2 纳米涂层的底层优势:纳米尺度的致密交联网络

纳米涂层的成膜单元尺度控制在纳米级别,分子链排布高度有序,固化后形成的三维交联网络孔隙尺寸远小于水分子、盐雾离子的直径,实现了真正意义上的致密无孔。优质纳米防护涂层的膜层孔隙尺寸小于0.1nm,远小于水分子直径,水汽渗透率比传统涂层低两个数量级以上,相当于用一张“分子级滤网”彻底挡住了所有腐蚀介质。

得益于极小的成膜单元与极低的表面张力,纳米涂层具备极强的毛细渗透能力,可自发深入深宽比10:1的微缝隙,在芯片底部、引脚间隙等传统盲区均匀成膜,真正实现无死角防护。同样针对0.2mm间隙的BGA芯片,纳米涂层的底部覆盖率可达99.2%,厚度均匀偏差小于5%,从根源上消除了微结构防护盲区。


二、五大核心性能维度的代际优势

成膜机理的底层差异,最终体现在防护性能的全维度领先。纳米涂层在防腐阻隔、盲区覆盖、轻量化适配、长效耐候、功能集成五个维度,全面超越传统涂层,形成了不可替代的性能优势。

2.1 阻隔防护性能:更薄厚度实现更强防腐防水

传统涂层依赖厚度堆叠延长渗透路径,25μm厚度才能达到基础工业防护等级;纳米涂层凭借极致的致密度,仅需3-5μm厚度,即可达到甚至超越传统厚膜的防护效果,实现“薄而更强”。

实验室加速测试的对比数据直观体现了二者的差距:

中性盐雾耐受:25μm厚的传统丙烯酸三防漆,中性盐雾测试通常可通过500小时;同防护定位的纳米涂层,5μm厚度即可稳定通过1500小时中性盐雾测试,防护寿命提升3倍。

湿热绝缘保持:双85(85℃/85%RH)湿热老化1000小时后,传统涂层的绝缘电阻下降2-3个数量级,基本失去防护作用;纳米涂层的绝缘电阻保持率在90%以上,仍处于高绝缘状态。

介质腐蚀耐受:针对农药、油污等特殊腐蚀介质,纳米涂层的致密网络可有效阻挡分子渗透,浸泡1000小时后涂层无溶胀、无软化,重量变化率≤0.5%,耐介质性能是传统涂层的4倍以上。

工业案例:某沿海海事巡检无人机项目,早期采用传统厚膜防护涂层,海上服役3个月后,板卡焊点大面积腐蚀,电子故障率达27%;更换纳米长效防护涂层后,服役12个月拆机检测,焊点与铜箔无明显腐蚀痕迹,电子故障率降至0.8%,防护寿命提升4倍以上,完全满足远海长周期巡检的可靠性要求。


2.2 微结构覆盖能力:消除芯片级防护盲区

无人机电子系统集成度持续提升,BGA封装、精密连接器、微型传感器的应用越来越多,芯片底部、引脚间隙等隐蔽区域已成为腐蚀失效的高发区,也是传统涂层的核心能力盲区。

传统涂层受粘度与表面张力限制,无法深入微小缝隙,只能覆盖器件上表面,腐蚀介质可通过毛细作用渗入缝隙内部,从底部开始腐蚀焊点,这类故障隐蔽性极强,常规检查无法发现,往往直接引发飞行事故。纳米涂层则可通过毛细作用自发填充所有微米级间隙,在芯片底部、引脚侧面均匀成膜,实现360°无死角包裹。

实测数据显示,针对无人机飞控板常用的BGA芯片,传统涂层底部防护覆盖率不足40%,纳米涂层覆盖率可达99%以上,几乎不存在防护死角。

工业案例:某大载重农业植保无人机的高压电调板,早期采用传统喷涂防护,BGA芯片底部因防护覆盖不足,农药雾滴渗入导致引脚腐蚀,批次故障率达7.2%;改用纳米防护涂层后,BGA底部防护覆盖率提升至99.2%,相同作业工况下腐蚀故障率降至0.4%,电调平均无故障时间提升12倍。


2.3 轻量化与散热适配:零负重、低热阻的防护方案

对于无人机这类对重量高度敏感的设备,传统厚膜涂层的增重与热阻是无法回避的硬伤。纳米涂层以超薄厚度实现同等防护,完美适配轻量化与散热需求。

在重量维度,同防护等级下,纳米涂层的单板增重仅为传统涂层的1/10,整机多块板卡叠加后,防护系统总增重可控制在0.5g以内,几乎不占用宝贵的重量预算,让重量配额可以更多向电池、载荷倾斜。对于249g合规级消费无人机,这一减重价值尤为关键。

在散热维度,传统25μm厚膜涂层会在器件表面形成隔热层,导致满载工作温度升高8-10℃,频繁触发过热降频;3μm厚的纳米涂层热阻极低,器件满载温升与裸板差异≤1℃,几乎不会阻碍热量扩散,不会对动力系统与算力芯片的散热造成负担。

工业案例:某头部消费级无人机厂商的249g旗舰机型,早期采用传统厚膜防护方案,整机重量超出合规阈值2.7g,不得不削减电池容量,导致续航缩短3分钟;更换纳米超薄防护涂层后,仅防护系统就减重2.4g,无需削减电池即可满足合规要求,同时防护等级达标,最终量产机型的续航表现跻身同级别第一梯队。


2.4 长效耐候性能:低内应力带来更长服役寿命

传统厚膜涂层固化时收缩率高,内部积累大量内应力,在高低温循环、紫外线照射、振动等长期应力作用下,极易出现开裂、粉化、附着力下降,防护性能随服役时间快速衰减。

纳米涂层厚度极薄,且交联网络均匀有序,固化内应力仅为传统涂层的1/10,温度变化时与基板的形变匹配度更高,长期服役后不易出现裂纹与脱落。同时,纳米级致密结构可有效阻挡紫外线、臭氧的侵蚀,耐老化性能显著优于传统涂层。

可靠性对比测试数据显示:

经-40℃~125℃温度循环1000次后,传统涂层附着力下降3级,出现大面积微裂纹,盐雾防护性能下降70%;

同条件下,纳米涂层附着力保持最高等级,无可见裂纹,核心防护性能保留率达90%以上。

工业案例:某高原电力巡检无人机部署于海拔5000米区域,强紫外线+剧烈昼夜温差下,传统涂层服役半年即出现粉化、脱落,静电与防护功能完全失效;改用纳米耐候防护涂层后,实际服役2年,涂层外观与性能无明显衰减,静电相关故障率从12%降至0.7%。


2.5 功能集成能力:均相体系实现无填料多功能复合

传统功能性涂层(防静电、低介电、导热型)几乎都依赖添加微米级固体填料实现功能,填料不仅会导致涂层厚度增加、表面粗糙,还容易析出脱落,堵塞传感器微结构、划伤光学器件。

纳米涂层可通过分子结构改性,在均相体系中实现功能集成,无需添加任何固体填料,功能基团直接接入树脂主链,性能长期稳定无析出。既可以实现防静电、低介电、导热等专属功能,又不会带来填料相关的副作用。

防静电纳米涂层:表面电阻率稳定在静电耗散区间,无填料析出,气压计堵塞不良率可从传统的8.1%降至0.08%;

低介电纳米涂层:介电常数可低至1.8,3.5GHz频段插入损耗仅0.15dB,远优于传统涂层的1.2dB,完全适配5G无人机的射频需求。

工业案例:某FPV穿越机品牌早期采用传统填料型防静电涂层,量产中气压计堵塞不良率达8.1%,多次引发定高失灵炸机;更换纳米均相防静电涂层后,堵塞不良率降至0.03%,同时静电泄放性能稳定,干燥环境下的飞行安全性大幅提升。


三、典型场景落地验证

场景1:消费级无人机——合规轻量化与全板防护兼得

某头部消费级无人机品牌的249g旗舰航拍机型,采用纳米超薄防护方案,整机防护系统总增重0.3g,完全满足全球重量合规要求;同时5μm厚度实现了1000小时中性盐雾的防护等级,量产涂覆良率达99.5%,比传统厚膜方案提升2个百分点。上市后,户外环境下的电子故障率同比下降65%,产品口碑显著提升。

场景2:农业植保无人机——高腐蚀工况下的寿命跃升

某头部植保无人机品牌,将电调板、电源板的传统涂层全部替换为纳米耐介质防护涂层。一个作业季的实际运行数据显示,电调平均无故障时间从300小时提升至1800小时,农药腐蚀相关故障率下降94%,设备出勤率从70%提升至95%,大幅减少了作业旺季的停机维修时间。

场景3:海事巡检无人机——长周期盐雾环境的可靠防护

某海洋工程巡检无人机,长期在远海盐雾环境作业,传统涂层方案下电子系统平均防护寿命仅8个月。采用纳米长效防护涂层后,经第三方检测3000小时中性盐雾测试无腐蚀,实际海上服役3年,电子系统年故障率从27%降至0.9%,任务完成率从68%提升至97%,大幅降低了远海作业的设备运维压力。


常见认知误区澄清

误区1:纳米涂层就是“更薄的传统涂层”

这是最普遍的认知偏差。纳米涂层与传统涂层的核心差异是微观结构与成膜机理的代际不同,而非简单的厚度区别。传统涂层强行减薄后,防护性能会断崖式下跌;纳米涂层则是依靠极致致密度实现超薄高性能,哪怕厚度仅3μm,防护能力也远超25μm的传统涂层。

误区2:所有标注“纳米”的涂层性能都一致

“纳米”是尺度概念,不直接等同于高性能。劣质纳米涂层仅在传统涂料中简单添加纳米填料,本质仍属于微米级成膜体系,致密度与防护性能提升有限,甚至可能因填料分散不均出现更多缺陷。真正的高性能纳米防护涂层,是从分子结构层面实现纳米级有序交联,二者技术门槛与性能差距巨大。

误区3:纳米涂层越薄性能越好

厚度需要与应用场景匹配。普通消费级日常使用场景,3-5μm即可满足需求;海事、高原等极端腐蚀老化场景,可适当增厚至8-10μm预留防护余量。过度追求极致薄度会牺牲防护冗余,反而降低长期可靠性。


总结

纳米涂层相比传统涂层的性能优势,本质是微观尺度升级带来的全维度代际超越。它打破了传统防护“厚度=强度”的固有逻辑,从“靠厚度硬挡”的粗放防护,升级为“靠致密分子网精准阻隔”的精细化防护,同时解决了轻量化、微盲区、长寿命、多功能集成等传统涂层无法突破的核心矛盾。

对于无人机等高集成、轻量化、工况复杂的电子设备,纳米涂层完美适配了其对重量、散热、可靠性、精密器件兼容的多重需求,是电子防护技术升级的主流方向。随着电子设备向更高集成度、更极端工况、更长寿命周期发展,纳米防护涂层将逐步替代传统涂层,成为高端电子防护的标配方案。

×
