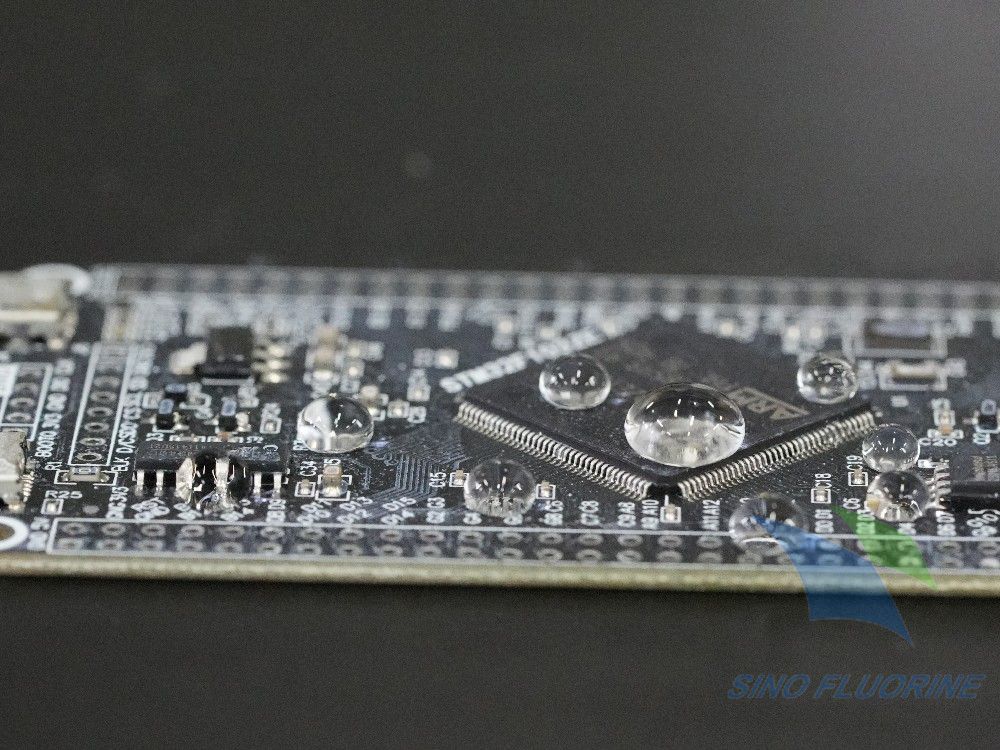

纳米涂层凭借0.5—5μm的超薄成膜特性，可在实现等效甚至优于传统三防漆防护能力的同时，完美适配无人机对散热效率、整机轻量化、射频信号完整性的严苛要求，正逐步替代三防漆成为工业级无人机的主流防护方案。但超薄结构也带来了工艺管控难度的量级提升：膜厚偏差、界面洁净度、环境温湿度的微小波动，都会直接影响成膜致密度与长期可靠性，照搬传统三防漆的粗放施工逻辑必然出现漏涂、缩孔、附着力不足、防护失效等问题。行业量产数据显示，未做标准化管控的纳米涂层超薄施工，防护性能达标率仅42%，核心诱因就是工艺逻辑与材料特性不匹配。

纳米涂层超薄施工的核心管控逻辑是全流程微米级精度控制，从基材预处理、涂覆工艺选型、膜厚精准调控、阶梯固化到质量验证，每个环节都需建立远严于三防漆的量化标准。其中真空浸涂、超声雾化喷涂是适配无人机精密板卡的核心工艺，配合等离子清洁活化、荧光全检、阶梯固化等配套手段，可将膜厚偏差控制在±5%以内，防护性能达标率提升至99%以上。

一、纳米涂层超薄施工的技术本质与无人机场景痛点

（一）超薄成膜的核心技术逻辑

传统三防漆是溶剂型高分子成膜体系，成膜后内部存在大量微米级孔隙，属于半透膜结构，必须依靠50—100μm的厚膜堆积延缓腐蚀介质渗透，才能达到基础防护效果。而纳米涂层通过纳米级分子交联形成致密无孔的连续膜层，腐蚀介质无法穿透膜层结构，因此无需厚膜即可实现隔绝式防护——1μm厚的合规纳米涂层，中性盐雾防护能力优于50μm厚的普通丙烯酸三防漆。

这种“薄而强”的材料特性，完美匹配无人机的设计需求：超薄结构几乎不增加整机重量（单板增重为微克级），对续航影响可忽略；热阻极低，主芯片温升增量≤0.5℃，远低于三防漆的4—6℃，可有效缓解高压电调、飞控芯片的散热压力；低且稳定的介电参数，对GPS、5G等射频信号的插入损耗<0.1dB，不会劣化通信与定位性能。

行业公认的纳米涂层最优膜厚区间为1—3μm：当厚度小于0.5μm时，无法形成连续的三维交联网络，存在大量针孔缺陷，盐雾防护寿命下降70%以上；当厚度超过5μm时，涂层内应力急剧增大，高低温循环时容易开裂脱落，使用寿命反而缩短60%以上。

（二）无人机场景的特殊施工难点

无人机电子系统元器件密度高、敏感器件多、服役环境复杂，对超薄施工的精度要求远高于普通消费电子，容错空间被大幅压缩：

1. 元器件密集，死角覆盖难度大：飞控主板BGA芯片密集、引脚缝隙狭小，传统三防漆喷涂的BGA底部覆盖率不足30%，存在大量防护死角；纳米涂层需实现360°全覆盖，对工艺渗透能力要求极高。

2. 精密传感器多，应力容忍度极低：MEMS陀螺仪、加速度计依赖微米级机械结构输出信号，涂层固化产生的微小应力都会导致零点漂移、精度超标；气压计透气孔直径仅几十微米，涂层稍有积液就会造成堵塞，引发定高失控。

3. 射频模块对膜厚均匀性敏感：5G MIMO天线、相控阵模块依赖多单元相位协同工作，膜厚偏差0.1μm就会带来约0.8°的相位偏差，直接导致波束成形失效、通信距离缩短。

4. 全域服役，长期可靠性要求高：无人机长期在沿海盐雾、高原紫外、沙漠沙尘环境下工作，涂层的微观缺陷会快速演变为大面积失效，对成膜致密度与界面结合力的要求远高于室内设备。

（三）超薄施工的四大核心管控难点

1. 膜厚均匀性难控，微小偏差影响全局

纳米涂层的有效膜厚区间极窄，低于下限防护失效，高于上限则产生应力、影响信号与散热。以无人机射频模块为例，目标膜厚0.8μm，允许偏差仅±0.1μm；普通气喷工艺的膜厚偏差可达±1.5μm，合格率不足50%。而三防漆膜厚容忍度极高，50μm和80μm的防护性能差异不足10%，工艺粗放也不会出现本质性失效。

2. 界面敏感度极高，预处理要求呈量级提升

涂层越薄，基材界面的影响越大。基材表面微米级的油污、粉尘、氧化层，甚至肉眼不可见的吸附水膜，都会破坏纳米涂层的连续成膜，形成缩孔、漏涂，同时大幅降低界面附着力。对于50μm厚的三防漆，表面轻微杂质只会造成局部小缺陷，不会穿透整个膜层；但对于1μm厚的纳米涂层，一个微米级杂质就会贯穿整个膜层，形成腐蚀通道。

实测数据显示，未做规范预处理的基材，纳米涂层缩孔率可达28%，百格附着力测试合格率仅35%；而同等预处理条件下，三防漆的缩孔率仅3%，附着力合格率达85%。这意味着纳米涂层对基材预处理的要求，远高于传统三防漆，是超薄施工成败的核心前提。

3. 漏涂与缩孔隐蔽性强，肉眼无法识别

纳米涂层极薄且透明性高，轻微的漏涂、针孔、缩孔，在普通光照下完全无法通过肉眼识别，只有通过荧光检测、盐雾测试才能发现。很多施工团队误以为“表面都覆盖到了”，实则存在大量微观防护缺口，后期户外使用中腐蚀从缺口快速扩散，导致整片涂层脱落。

第三方检测数据显示，仅凭目视全检的纳米涂层产品，漏检率高达82%，户外服役3个月后腐蚀故障率达37%；而增加荧光检测工序后，漏检率可降至0.1%，长期可靠性大幅提升。反观三防漆，膜层厚且多有色调，漏涂、缩孔肉眼清晰可见，全检难度远低于纳米涂层。

4. 环境干扰影响显著，温湿度波动直接影响成膜

纳米涂层粘度低、溶剂挥发快，环境温湿度的微小波动，都会直接改变溶剂挥发速度与成膜交联过程，最终影响膜厚、致密度与附着力。环境湿度超过70%时，固化过程中水汽会混入涂层，导致膜层发白、致密性下降，盐雾防护性能下降40%以上；环境温度波动超过±5℃，膜厚偏差可增大0.5μm以上，超出允许范围。

传统三防漆溶剂含量高、成膜慢，环境小幅波动对最终性能影响很小，普通车间即可施工；而纳米涂层超薄施工必须在恒温恒湿洁净环境中进行，环境管控标准与三防漆完全不在一个量级。

二、与传统三防漆施工的本质差异

很多团队在导入纳米涂层时，直接沿用三防漆的施工设备、流程与参数，这是量产不良率居高不下的核心原因。两者的材料特性、成膜机理、性能逻辑完全不同，对应的施工管控体系也有本质区别，核心差异体现在四个维度。

（一）工艺逻辑：从“厚度堆防护”到“精度求致密”

三防漆施工的核心逻辑是“覆盖+厚度”，只要保证基材表面全部涂到，且达到基础膜厚，就能实现预期防护，工艺重点在于避免大面积漏涂、控制总厚度范围。

纳米涂层施工的核心逻辑是“均匀+致密”，必须保证每一处的膜厚都在最优区间，且膜层连续无微观缺陷，才能发挥纳米结构的防护优势，工艺重点在于精度控制与缺陷预防。

简单来说，三防漆施工是“粗活”，允许一定的工艺误差；纳米涂层超薄施工是“细活”，差之毫厘谬以千里，必须用微米级的精度标准管控全流程。

（二）设备选型：从“通用喷涂”到“专属精密工艺”

三防漆施工可选用手工刷涂、普通气喷、浸涂等多种通用设备，门槛低、适配性广。但这些设备无法满足纳米涂层的超薄均匀成膜要求：手工刷涂厚度偏差可达数十微米，完全不适用；普通气喷雾化颗粒粗，飞漆严重，膜厚不均且易产生针孔。

适配纳米涂层超薄施工的核心设备是真空浸涂线与超声雾化喷涂机，前者实现整板均匀超薄涂覆，后者实现局部精准超薄涂覆，两者都具备微米级的参数调控能力，是保障成膜质量的硬件基础。其中超声雾化喷涂利用40—120kHz高频超声振动，将涂层液雾化成15—45μm的均匀微液滴，比气动喷雾液滴小1—2个数量级，成膜厚度均匀度偏差可稳定控制在±5%以内，是精密超薄涂覆的核心技术支撑。没有专用设备，仅靠三防漆的通用工具，根本无法实现稳定的超薄施工。

（三）质量管控：从“外观目视”到“多维度精密检测”

三防漆的质量管控以外观全检为主，辅以简单的附着力抽检，基本就能保证产品合格。但纳米涂层的微观缺陷肉眼不可见，膜厚差异无法目视分辨，必须建立“荧光全检漏涂+精密仪器测厚+可靠性验证”的多级检测体系，才能确保成膜质量。

这也意味着纳米涂层的质量管控技术门槛远高于传统三防漆，但换来的是更优的防护性能与更高的长期可靠性，对于无人机等高价值产品完全值得。

（四）环境要求：从“普通车间”到“恒温恒湿洁净”

三防漆施工对环境要求较低，只要通风良好、无明显粉尘即可，温湿度在较大范围内波动都不影响最终性能。但纳米涂层超薄施工对环境温湿度、洁净度有严格要求，温度波动、湿度超标、粉尘颗粒，都会直接造成成膜缺陷。

量产经验表明，千级洁净度、±2℃控温、±5%控湿的施工环境，是纳米涂层超薄施工稳定量产的基础条件；而三防漆在普通万级车间甚至开放车间都能正常施工。

三、无人机纳米涂层超薄施工全流程精准管控体系

想要稳定实现高质量的超薄纳米涂层施工，必须建立从基材入厂到成品出库的全流程标准化管控体系，每个环节都设置量化的工艺参数与验收标准，环环相扣，才能最终输出合格的产品。整个体系围绕“洁净、均匀、致密、可控”四大核心目标搭建，核心分为五大关键环节。

（一）基底预处理：筑牢界面结合的根基

基材预处理是超薄施工的第一步，也是决定成败的核心环节，其重要性远高于三防漆施工中的预处理。预处理的核心目标是：彻底去除表面污染物，提升基材表面能，消除吸附水膜，为纳米涂层提供均匀、洁净、高活性的成膜界面。

1. 分级清洁，消除微观污染物

根据无人机板卡的污染程度与器件类型，采用分级清洁方案：

轻度污染（新制SMT焊接板，无明显残留）：采用低温等离子体清洁，这是纳米涂层超薄施工的首选预处理工艺。等离子体可在不接触基材的情况下，分解去除有机污染物，同时刻蚀活化表面，将表面能从42mN/m左右提升至72mN/m以上，大幅提升纳米涂层的浸润性与附着力。

实测数据显示，等离子处理后的无人机飞控板，纳米涂层缩孔率从25%降至0.5%以下，百格附着力0级通过率从35%提升至99%以上，效果极为显著。而对于三防漆，等离子处理的性能提升幅度不足20%，因此很少在量产中使用。

重度污染（有助焊剂残留、油污、氧化层，或返修旧板）：先采用气相清洗去除重污染物，再搭配等离子清洁做表面活化，确保引脚缝隙、芯片底部无残留。

对于搭载MEMS、气压计的精密板卡，全程禁用湿法浸泡清洗，避免液体渗入微孔造成器件永久性损伤，优先采用等离子干法清洁。

2. 低温预热除水，消除吸附水膜

高温高湿环境下，基材表面会吸附一层厚度达几十纳米的水膜，肉眼完全不可见，但会严重阻隔纳米涂层与基材的结合，导致附着力下降、后期起泡脱落。对于厚度仅1μm的纳米涂层而言，几十纳米的水膜足以破坏整个界面结合。

规范工艺为：涂覆前将基板置于40—60℃洁净烘箱中，预热10—30分钟，去除表面吸附水膜，取出后15分钟内完成涂覆，避免再次吸潮。核心判定标准是：基材表面温度高于环境露点温度3℃以上，确保吸附水膜完全蒸发。

效果验证数据：梅雨季环境相对湿度＞85%时，未做预热除水的纳米涂层，百格附着力不合格率达32%；规范预热处理后，不合格率可降至3%以内。

3. 表面能验证，确保预处理合格

预处理后必须通过接触角测试仪验证表面能，要求水接触角＜30°，对应表面能≥70mN/m，确保纳米涂层可充分浸润铺展，不会出现缩孔。每批次基材都需抽检，不合格则重新处理，杜绝带缺陷进入涂覆工序。

（二）涂覆工艺选型：按无人机部件匹配最优方案

涂覆是超薄施工的核心工序，工艺选型与参数控制直接决定膜厚均匀性与成膜质量。无人机不同部件的结构、精度要求差异极大，需匹配对应的涂覆工艺，不能全机一刀切。

1. 真空浸涂工艺：飞控、电调整板均匀涂覆的量产首选

真空浸涂是目前量产中膜厚均匀性最好、死角覆盖率最高的超薄施工工艺，尤其适合无人机飞控主板、动力电调等元器件密集的整板防护，可实现BGA芯片底部、连接器引脚等狭小缝隙的360°全覆盖，这是喷涂工艺与三防漆都无法做到的。

核心管控参数：

溶液固含量：是决定膜厚的核心因素，固含量越高，干膜越厚。通常固含量每提升1%，干膜厚度约增加0.8μm。超薄施工需选用低固含量配方，精准调配浓度，确保成膜厚度落在目标区间。

提拉速度：基材从溶液中提拉的速度，直接影响带液量与最终膜厚。提拉速度越快，带液量越多，膜厚越大，通常提拉速度每提升1mm/s，干膜厚度约增加0.3μm。超薄施工提拉速度控制在2—5mm/s，根据目标膜厚精准设定，速度波动需控制在±0.1mm/s以内。

真空环境：浸涂腔体抽真空可消除微气泡，避免涂层内部出现针孔，同时让溶液充分渗入芯片底部等狭小缝隙，提升覆盖率。腔体真空度需稳定在设定值，波动过大会导致膜厚不均。

工艺效果： 规范管控的真空浸涂工艺，整板膜厚偏差可控制在±0.2μm以内，BGA底部覆盖率接近100%，成膜连续致密，是量产整板超薄涂覆的最优方案。对比三防漆浸涂，其膜厚偏差通常在±20μm以上，且缝隙覆盖率不足30%，均匀性差距显著。

量产案例显示，无人机主板采用自动化真空浸涂工艺，仅需3秒浸泡即可完成涂覆，成膜厚度精准控制在0.8μm，可实现IPX7级防水防护，完美适配规模化量产需求。

2. 超声雾化喷涂工艺：射频、传感器局部精准涂覆的首选

对于5G信号模块、MEMS传感器周边等需要局部精准防护、不能整板浸涂的场景，超声雾化喷涂是最优选择。它利用超声振动将纳米涂层雾化为亚微米级液滴，再通过低压气流输送到基材表面，成膜均匀细腻，边界精度高，非常适合精密电子的局部超薄防护。

核心管控参数：

雾化频率与功率：决定液滴粒径大小，频率越高，液滴越细，成膜越均匀。超薄施工需保证液滴直径在15—45μm区间，避免大液滴导致局部积液、膜厚超标。针对无人机射频、传感器等精密区域，推荐选用60—120kHz中高频喷头，雾滴更细，成膜更均匀。

喷涂压力与距离：采用低压输送，压力控制在0.2—0.3bar，避免高压气流冲击器件造成损伤，同时防止飞漆溢出防护边界。喷涂距离控制在15—30mm，距离过近易积液，过远易散斑。

走枪速度与遍数：走枪速度匀速控制在5—10mm/s，通过喷涂遍数调整膜厚，单遍干膜厚度约0.3—0.8μm，通常喷涂1—3遍即可达到目标厚度。禁止单次厚涂，避免流挂、积液。

治具遮蔽：搭配高精度金属掩膜版，实现±0.05mm的边界精度，避免涂层溢涂到传感器敏感区域、天线辐射单元等禁涂部位。

工艺效果：超声雾化喷涂的局部膜厚偏差可控制在±0.3μm以内，边界精度±0.05mm，远优于普通气喷的±1mm精度，完美适配精密传感器周边的超薄防护需求。而三防漆通常采用普通气喷，边界精度差，且无法实现如此薄的均匀成膜。

3. 纳米涂覆笔点涂：维修补涂的灵活方案

对于售后维修、小批量样品的局部补涂，可采用纳米涂覆笔进行手工点涂。笔尖可精准控制涂覆范围，利用纳米涂层的自流平特性形成均匀薄膜，操作灵活，无需大型设备。

管控要点：薄涂多层，每次表干后再涂下一层，控制总厚度在目标区间，避免单次涂量过多导致积液、流挂。

（三）膜厚精准监测与动态调控

超薄施工不能“涂完再说”，必须建立在线与离线结合的膜厚监测体系，实时掌握膜厚状态，动态调整工艺参数，确保批次一致性。

1. 膜厚检测方法

荧光示踪在线全检：在纳米涂层中添加微量荧光示踪剂，涂覆固化后用紫外灯照射，通过荧光强度的分布直观判断膜厚均匀性与漏涂位置。这是量产全检的首选方法，速度快，可100%排查漏涂与明显的薄涂、厚涂缺陷。

台阶仪离线抽检：每批次抽取一定数量样品，用台阶仪精准测量膜厚数值，精度可达纳米级，是膜厚检测的金标准。通常在基准板、板边、元器件周边等关键位置取点测量，确认膜厚偏差在允许范围内。

椭偏仪测厚：针对透明纳米涂层与光学器件表面涂层，采用椭偏仪测量，不损伤涂层，精度高，适合光学级纳米涂层的膜厚检测。

2. 膜厚管控标准

根据无人机不同部件的要求，设置差异化的膜厚公差要求：

飞控、电调通用防护型：目标膜厚1—3μm，允许偏差≤±0.3μm；

5G射频、GNSS天线超薄型：目标膜厚0.8—1.5μm，允许偏差≤±0.1μm；

MEMS传感器周边低应力型：目标膜厚0.5—1μm，允许偏差≤±0.1μm。

所有点位膜厚不得低于下限，否则防护性能不达标；也不得高于上限，否则可能影响散热、产生应力。

3. 动态调控机制

当抽检发现膜厚整体偏薄或偏厚时，可通过微调提拉速度（浸涂）、喷涂遍数（喷涂）、溶液固含量进行精准修正，确保每批次膜厚都落在目标区间。建立膜厚趋势监控台账，及时预判工艺漂移，避免批量不良。

（四）阶梯固化工艺：保障致密度与附着力

固化是纳米涂层形成最终性能的关键环节，超薄涂层对固化工艺的敏感度远高于三防漆。快速高温固化会导致溶剂急剧挥发，涂层内部产生针孔，同时固化收缩应力集中，导致附着力下降；固化温度不足则交联不完全，致密度不够，防护性能不达标。

超薄施工必须采用“阶梯升温、缓慢固化”的工艺路线，让溶剂平稳挥发，涂层逐步交联，最终形成致密、低应力、高附着力的保护膜。

标准阶梯固化流程：

1. 常温表干阶段：涂覆后先在常温洁净环境中静置10—20分钟，让溶剂自然缓慢挥发，涂层充分流平，避免快速表干导致溶剂被包裹在内部形成针孔。这一阶段可消除大部分溶剂，初步形成连续膜层。

2. 低温预固化阶段：以≤1℃/分钟的升温速率升至50—60℃，保温20—30分钟，让涂层初步交联定型，形成基础的结构强度，同时让剩余溶剂缓慢逸出。

3. 完全固化阶段：继续缓慢升温至70—80℃，保温20—30分钟，让涂层充分交联，达到最终的致密度、附着力与防护性能。

4. 缓慢降温阶段：固化完成后随炉缓慢降温至室温，降温速率≤1℃/分钟，避免骤冷产生的热应力导致涂层开裂、脱落。

针对MEMS、光学等热敏感器件，可进一步降低固化温度、延长保温时间，最大限度减少热应力与热冲击，避免器件精度漂移。

工艺验证数据：

直接放入80℃烤箱快速固化的纳米涂层，百格附着力0级通过率仅65%，盐雾测试通过率仅58%，内部存在大量微观针孔；而采用阶梯固化工艺后，附着力0级通过率达99%以上，盐雾测试通过率达99.5%，成膜致密度与附着力均有量级提升。

对比传统三防漆，虽然也推荐阶梯固化，但快速固化的影响远没有纳米涂层这么大，很多产线为了效率直接高温烘烤，依然能达到基础合格标准。但纳米涂层超薄施工绝对禁止直接高温固化，否则必然出现批量性能失效。

（五）施工环境全流程管控

纳米涂层超薄施工对环境的敏感度，远高于传统三防漆，必须在受控的洁净环境中进行，否则粉尘、温湿度波动都会造成成膜缺陷。

1. 洁净度要求：施工区域洁净等级不低于千级，避免空气中的粉尘颗粒落在未固化的涂层表面，形成颗粒缺陷与针孔。实测显示，万级车间施工的纳米涂层，表面颗粒缺陷率达12%；千级洁净车间可降至0.3%。

2. 温湿度管控：环境温度稳定在23±2℃，相对湿度控制在40%—60%。温度过高溶剂挥发太快，易出现针孔、缩孔；温度过低溶剂挥发太慢，易流挂、膜厚不均。湿度过高，固化过程中水汽混入，导致膜层发白、致密性下降；湿度过低，静电风险升高，易吸附粉尘。

3. 流转管控：预处理后的基板需在15分钟内完成涂覆，暂存需置于千级洁净、相对湿度≤40%的干燥柜中，避免二次吸潮与粉尘污染。

四、适配无人机可靠性的四级质量验证体系

纳米涂层的超薄特性决定了外观合格不等于性能合格，必须建立多级验证体系，从外观、膜厚、附着力到可靠性层层把关，才能确保最终产品的防护性能达标。这也是纳米涂层施工与三防漆施工的重要区别——三防漆大多只需外观与基础附着力验证，而纳米涂层必须做全维度验证。

一级：外观与荧光全检（100%全检）

每一片无人机板卡都需通过两项基础检查：

1. 目视外观检查：在10倍放大镜下检查，无明显流挂、积液、大面积漏涂，边界符合要求，无明显颗粒、缩孔。重点排查BGA底部、接口缝隙、传感器周边等高发区域。

2. 荧光漏涂检测：紫外灯照射下，荧光均匀连续，无暗区、断点，确认无漏涂、无明显薄涂。这一步是排查微观漏涂的核心，也是超薄施工的必检工序。

二级：膜厚与附着力抽检（批次抽检）

每批次产品抽取一定比例做精密检测：

1. 膜厚检测：台阶仪或椭偏仪测量关键点位膜厚，确认偏差在允许范围内，无过薄、过厚区域。

2. 附着力测试：百格测试+3M胶带剥离，要求达到0级，无脱落、起翘。验证涂层与基材的结合强度，确保后期使用中不会成片脱落。

三级：功能性能验证（新品导入/工艺变更必做）

针对无人机传感器、天线、高压模块等特殊部位，验证超薄涂层对核心功能的影响：

MEMS惯性传感器：零点漂移、灵敏度变化在出厂公差范围内，零偏变化≤2%；

GNSS与射频天线：信号衰减≤0.1dB，定位精度偏差≤0.1m，无明显漂移；

高压动力电调：绝缘强度、击穿电压达标，无爬电风险。

这一步验证的核心意义，是确认超薄涂层在实现防护的同时，没有影响器件的核心功能，这也是纳米涂层对比三防漆的核心优势所在——超薄结构对性能的影响可忽略不计。

四级：环境可靠性验证（型式试验/季度抽检）

最终验证涂层的防护性能，也是施工质量的终极检验：

中性盐雾测试：1000小时中性盐雾后，涂层无起泡、脱落、红锈，防护性能达标。这是验证防腐能力的金标准，也是最能体现超薄施工质量的测试。

双85湿热测试：85℃/85%RH环境下1000小时，涂层无脱落、发白，绝缘性能达标。

温度循环测试：-40℃~85℃循环200次，涂层无开裂、脱落，附着力保持稳定。

只有通过全套可靠性验证，才能证明超薄施工的纳米涂层真正达到了设计的防护性能，而非“看起来薄，实则没用”。

五、无人机行业实战案例与效果对比

（一）正面案例：工业巡检无人机飞控真空浸涂工艺量产落地

项目背景

东莞某无人机代工厂，为电力巡检机型配套飞控板防护，计划将原有的有机硅三防漆替换为纳米涂层，提升沿海地区的防腐可靠性。初期直接沿用三防漆浸涂的工艺思路，未做精细化管控，结果出现大量问题：膜厚不均，局部最薄0.3μm、最厚4.2μm；盐雾测试通过率仅62%；批量产品漏检率高，客户端3个月腐蚀返修率达11%。团队一度认为纳米涂层“防护不如三防漆”，实则是施工工艺完全不达标。

工艺优化方案

联合纳米涂层供应商，建立全流程超薄施工管控体系：

1. 预处理升级：新增等离子清洁工序，管控表面能≥70mN/m，涂覆前50℃预热10分钟除水；

2. 浸涂工艺标准化：精准调配溶液固含量，提拉速度稳定在2mm/s，腔体真空度与温湿度闭环管控，确保膜厚目标1.5—2.5μm；

3. 固化工艺优化：采用三阶阶梯固化，升温速率1℃/min，替代原有的直接80℃烘烤；

4. 检测体系升级：增加荧光全检漏涂工序，每批次台阶仪抽测膜厚，每月做盐雾可靠性验证。

落地效果

优化后，整板膜厚偏差稳定控制在±0.2μm以内，一致性提升85%；盐雾测试通过率从62%提升至99.5%；客户端12个月腐蚀返修率从11%降至0.7%。同时，纳米涂层的超薄特性让电调工作温度降低6—8℃，散热收益显著，最终方案成为该工厂全系列工业无人机的标准防护工艺。

（二）正面案例：5G组网无人机相控阵超声雾化超薄施工

项目背景

国内某应急通信无人机企业，主打山区、灾害现场的应急5G组网保障，搭载毫米波相控阵天线。初期原型机采用普通三防漆喷涂信号模块，野外测试中发现：5G链路波动大，基站切换成功率仅63%，组网覆盖范围比设计值小30%以上。经测试确认，厚膜三防漆导致同阵列天线单元间最大相位差达12°，增益下降2.1dB，是组网性能劣化的核心原因。

优化方案

联合射频纳米涂层供应商，采用超声雾化超薄施工方案：

1. 相控阵天线模组更换为超低损耗射频纳米涂层；

2. 采用120kHz高频超声雾化喷涂工艺，搭配高精度金属掩膜版，精准控制干膜厚度0.8μm±0.05μm；

3. 同阵列单元膜厚差控制在0.1μm以内，确保相位偏差<0.8°；

4. 阶梯低温固化，避免热应力导致基板形变影响阵列精度。

落地效果

方案落地后，28GHz毫米波频段天线插入损耗从5.2dB降至0.28dB，增益恢复至设计值；阵列相位一致性大幅提升，波束指向误差<0.4°，组网基站切换成功率从63%提升至99.2%，覆盖范围恢复设计指标。1000小时盐雾老化后，信号性能变化<0.1dB，高原野外连续服役6个月，组网在线率提升42%，完全满足应急通信场景的高可靠要求。

（三）反面案例：植保无人机手工喷涂纳米涂层批量失效

事件背景

深圳某小型无人机工作室，为植保机型升级防水防护，采购了纳米涂层自行施工。为节省投入，直接用喷三防漆的普通喷枪手工喷涂，没有做环境管控，也没有预处理与检测工序，认为“喷上去就行，薄一点没关系”。

失效结果

产品上市3个月后，沿海地区用户大量反馈腐蚀故障，返修率达32%。拆解检查发现，涂层膜厚严重不均，很多引脚缝隙处完全漏涂，还有大量缩孔针孔，腐蚀从这些缺口快速扩散，导致主板失效。看似做了纳米涂层防护，实际防护效果还不如普通三防漆。

整改方案

工作室更换为超声雾化喷涂设备，增加等离子预处理与恒温恒湿施工环境，建立荧光检测与膜厚抽检机制。整改后，膜厚均匀性达标，盐雾测试通过1000小时，后续返修率降至1.5%以内。这个案例充分说明，纳米涂层的性能优势必须建立在规范的超薄施工工艺之上，粗放施工只会浪费材料优势，甚至不如合规的三防漆。

六、超薄施工的常见认知误区与避坑指南

误区一：涂层越薄越好，越薄越不影响散热

很多人认为纳米涂层越薄，散热越好，盲目追求0.1μm、0.2μm的极致薄度。实际上，当膜厚低于0.5μm时，涂层难以形成连续致密的完整膜层，会出现大量微观针孔、漏涂，防护性能断崖式下降，失去防护意义。

正确的做法是：在满足防护性能要求的前提下，选择最薄的膜厚方案，而非无底线追求薄。通用防护场景下，1—3μm是兼顾防护与散热的最优区间。

误区二：用三防漆的设备就能喷纳米涂层

这是量产导入中最常见的错误。三防漆喷涂设备的喷嘴口径大、雾化压力高，液滴粒径几十微米，用来喷纳米涂层会导致膜厚严重不均、飞漆泛滥、针孔缩孔频发，根本无法实现超薄均匀成膜。

纳米涂层超薄施工必须使用专用的超声喷涂、真空浸涂设备，搭配精准的参数控制系统，才能保障成膜质量。硬件是工艺的基础，没有对应设备，再好的技术也落不了地。

误区三：薄涂层不用认真预处理，擦干净就行

涂层越薄，界面的影响越大，预处理的重要性越高。50μm厚的三防漆，表面有点杂质也不影响整体防护；但1μm厚的纳米涂层，一个微米级杂质就会贯穿整个膜层，形成腐蚀通道。

很多团队施工后出现防护失效，根源就是预处理不到位。对于超薄施工而言，预处理的重要性占比超过40%，是绝对不能省的环节。

误区四：固化快一点能提效，不影响性能

为了提升产能，很多产线会直接高温烘烤、缩短固化时间，这对三防漆影响有限，但对纳米涂层是致命的。超薄涂层固化太快，溶剂急剧挥发，会形成大量微观针孔，同时固化收缩应力无法释放，导致附着力下降，后期使用中极易脱落。

阶梯固化虽然多花一点时间，但能保障涂层的致密度与附着力，大幅降低后期售后返修率，长期来看综合收益更高。

误区五：肉眼看着均匀就是合格了

纳米涂层超薄且透明，膜厚差几微米、有没有微观漏涂，肉眼完全分辨不出来。仅凭目视检查放行的产品，大概率存在大量隐性缺陷，到客户端使用后就会集中爆发故障。

必须建立荧光检测、膜厚抽检、可靠性验证的完整管控体系，用数据而非肉眼判断施工质量，这才是超薄施工的正确打开方式。

七、全文总结

纳米涂层的超薄施工，是一套从材料到工艺、从环境到检测的完整技术体系，绝非简单的“把三防漆换成纳米涂层、涂薄一点”。传统三防漆的粗放施工逻辑完全不适用于纳米涂层，照搬照抄必然出现批量失效，浪费材料的性能优势。

超薄施工的核心管控逻辑，是用微米级的精度标准，管控从基材预处理到成品验证的每一个环节：以等离子清洁筑牢界面根基，以真空浸涂/超声喷涂实现均匀超薄成膜，以阶梯固化保障致密度与附着力，以多级验证体系确保最终性能。只有全流程标准化、量化管控，才能真正发挥纳米涂层“薄而强”的技术优势，在不影响散热、信号、器件精度的前提下，实现远超三防漆的防护效果。

从行业发展趋势看，随着无人机向更高集成度、更长航时、更高精度方向发展，超薄防护的需求会持续增长，纳米涂层的超薄施工工艺也将不断迭代升级，逐步替代传统三防漆成为电子防护的主流技术路线。对于无人机制造与代工企业而言，提前掌握纳米涂层超薄施工的核心工艺，建立标准化管控体系，就能在技术升级的浪潮中占据竞争优势。
