工业无人机飞控、电调、图传、导航等电子模块配套三防漆与纳米涂层均设置标准化质保周期，质保临界区间是涂层防护性能由稳定达标转入隐性衰减的关键窗口期。多批次野外运维统计数据表明，涂层超质保无前置维护直接服役，高湿凝露、近海盐雾、高低温交变工况下航电隐性故障发生率提升61%。两类涂层老化失效逻辑存在明显区分：三防漆长期振动疲劳滋生微观裂纹、层间附着力持续衰减，缺陷具备一定可视特征；纳米涂层依托纳米致密薄膜实现防护，老化后疏水、绝缘指标隐性回落，常规通电自检完全无法识别隐患。

质保到期前整套工作分为四大核心板块：涂层分级老化专项检测、完好板卡标准化洁净养护、缺陷板卡全维度补涂前置筹备、差异化验收方案校准。

一、涂层质保到期性能衰减规律与前置运维核心价值

1.1 两类涂层差异化老化机理

三防漆属于厚膜成型防护体系，质保周期内膜层韧性、绝缘、附着力指标稳定，可抵御无人机往复起降振动、昼夜温差、野外粉尘持续侵蚀；临近质保到期30~45天，膜层进入不可逆疲劳老化阶段，元器件引脚根部、BGA缝隙、板卡边缘、历史修补交界四大应力集中区域，滋生发丝级微观裂纹，层间结合强度持续下降，成为水汽、盐雾渗透通道。老化特征具备可视性，借助紫外荧光灯可快速识别漏涂、分层隐患。

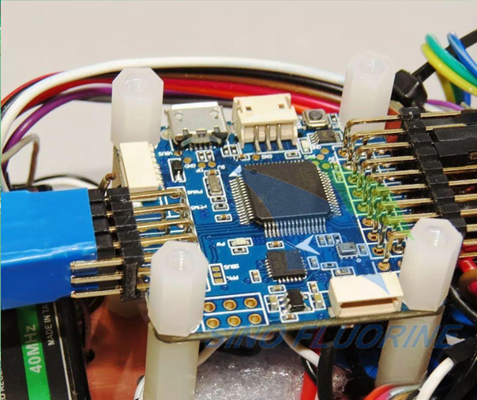

纳米涂层依托超薄纳米级薄膜实现全域防护，无起皮、开裂等直观老化外观，失效隐蔽性极强。临近质保节点，涂层微观孔隙逐步扩张，疏水交联结构持续损耗，绝缘电阻、水滴接触角两项核心防护指标稳步回落；干燥环境下整机通电功能完全正常，一旦遭遇海面水雾、机舱昼夜凝露、山林浓雾，会瞬间丧失绝缘防腐能力，触发无规律空中姿态漂移、图传断连故障。

1.2 实验室量化衰减实测数据

同批次同款飞控板分三组开展周期跟踪环境测试，统一执行240小时中性盐雾、100次高低温循环考核：

1. 质保有效期内样板：综合测试合格率97.6%，仅0.9%样板出现微小针孔；

2. 质保到期前30天样板：三防漆样板综合合格率降至78.3%，微裂纹、局部脱粘缺陷检出率21.7%；纳米涂层样板疏水接触角平均衰减17°~26°，绝缘性能衰减26%~33%，无外观缺陷的隐性故障检出率35.2%；

3. 超质保90天未维护样板：两类涂层综合合格率仅42.1%，焊点腐蚀、绝缘击穿、射频信号偏移故障批量出现。

1.3 质保到期前置运维核心目标

运维全程遵循“可养护不补涂、可局部修补不整板重涂”核心原则，通过量化检测区分完好、局部衰减、全域老化三类板卡：对完好设备完成洁净除湿养护，延长稳定服役周期；对缺陷设备提前完成补涂全维度筹备，规避仓促施工带来的新旧涂层不兼容、预处理不到位、固化周期不足等工艺缺陷，平稳衔接下一完整质保周期。

反面实战案例：一批近海防汛巡检无人机运维团队未执行质保到期前置检测，设备超期直接投入海上勘察作业。其中11台设备飞控板三防漆引脚存在肉眼不可见微裂纹，8台设备图传模块纳米涂层疏水性能大幅衰减，升空接触海面水雾后先后出现姿态漂移、遥控失联、电调保护迫降故障。全部设备返厂执行完整到期检测、养护、标准化补涂流程后，同类故障彻底清零。复盘确认，仅依靠外观与通电自检，完全无法捕捉质保末期涂层微观老化隐患。

二、质保到期第一步：涂层分级老化专项检测（所有设备必做前置工序）

质保到期前40天启动全域专项检测，区别于日常简易目视筛查，以量化性能指标为判定核心，分别建立三防漆、纳米涂层两套检测标准，划分三级处置等级，作为后续养护、补涂筹备的唯一判定依据。

2.1 三防漆到期专项检测流程与判定标准

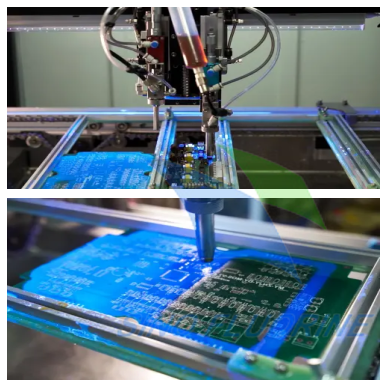

三防漆老化以机械疲劳、层间失效为核心，采用“20倍显微观测+紫外荧光全覆盖检测+边角划格附着力抽检”组合方案，符合IPC‑CC‑830检测规范。

1. 观测重点：芯片引脚、功率元件焊盘、板卡边缘、多次修补交界，排查微裂纹、针孔、发白粉化、层间轻微脱粘、荧光暗区漏涂；

2. 附着力抽检：选取无功能边角点位轻柔划格胶带剥离，出现任意区域膜层脱落即判定局部附着力衰减；

3. 三级判定规则：

一级完好：无裂纹、无漏涂、附着力达标，仅开展清洁除湿养护，无需补涂；

二级局部衰减：单点微裂纹、小范围失光、局部附着力下降，基材无腐蚀，筹备精准局部补涂；

三级全域老化：连片裂纹、大面积荧光漏光、多点脱粘、全域粉化，筹备旧涂层完整清除与整板重涂。

2.2 纳米涂层到期专项检测流程与判定标准

纳米涂层无显性外观缺陷，禁止仅依靠目视判定性能，必须执行多点量化性能测试，匹配专用荧光示踪剂辅助筛查微米级漏涂点位。

1. 水滴接触角测试：在板卡无源空余区域多点滴水，水珠无法完整成球状、接触角较出厂基准衰减超15°，判定疏水防护失效；

2. 绝缘电阻检测：回路对地绝缘电阻低于出厂标准80%，判定微观孔隙扩张、水汽渗透风险升高；

3. 辅助显微筛查：排查拆装磕碰、摩擦造成的点状膜层缺失，此类微小破损是质保末期高频隐患；

4. 三级判定规则与三防漆统一，仅修补、重涂工艺差异化管控。

2.3 检测台账归档要求

每块板卡完整记录涂层原始类型（三防漆/纳米涂层）、检测点位量化数据、缺陷位置、处置分级，标记历史修补点位作为下一周期重点监测区域，形成航电板卡涂层全生命周期运维档案。

三、质保到期无缺陷板卡标准化维护作业（一级完好设备专用）

检测判定为完好、无老化缺陷的板卡，质保到期前必须完成全套标准化养护，清除长期野外积存的粉尘、微量盐分、缝隙潜伏潮气，延缓三防漆脆化、纳米涂层微观结构损耗速度，任一工序不可省略。

3.1 全域深度洁净除污养护

无人机长期在山林、海面、扬尘区域作业，元器件缝隙、BGA底部、连接器死角积存细微腐蚀介质，持续侵蚀涂层表层。标准化操作规范：

1. 使用电子级专用清洗剂搭配无尘软布轻柔擦拭板面，禁止硬质布料、毛刷划伤纳米涂层超薄薄膜；

2. 芯片底部、引脚缝隙、插接件内腔采用低压洁净干燥空气吹扫，彻底清除粉尘沉积物；

3. 近海、植保作业设备增加离子残留冲洗工序，消除微量盐分吸附，避免长期离子渗透加速涂层老化。

3.2 低温除湿固化养护（核心不可省略工序）

洁净完成后统一执行低温恒温烘干除湿，标准工况55~60℃恒温烘烤25~30分钟，彻底排出基材、涂层微观孔隙内部吸附的潜伏潮气。

1. 质保末期三防漆结构稳定性下降，残留潮气会诱发后期起泡、层间剥离；

2. 纳米涂层吸附潮气后直接破坏疏水交联结构，造成接触角持续衰减；

3. 烘干后在洁净常温恒湿环境自然冷却至室温，杜绝高温板卡直接装机，温差会形成隐形凝露二次污染板面。

3.3 防潮封存与点位标记养护

养护冷却完成后二次复核涂层全域状态，标记应力集中高危区域、历史修补点位录入运维台账。短期不投入飞行的设备采用防潮密封分类存放，隔绝外界高湿、粉尘与温差冲击，延缓三防漆、纳米涂层自然老化速率，延长涂层稳定服役周期。

四、质保到期缺陷板卡补涂全维度前置筹备工作（二级、三级缺陷必备）

检测判定局部衰减、全域老化的板卡，需在质保到期前完成全套补涂筹备，覆盖材料兼容核验、旧涂层预处理、施工环境工装校准、工艺参数标定、固化管控、验收方案筹备六大模块，杜绝仓促施工带来的长期失效隐患。

4.1 涂层材料兼容性核验筹备（补涂首要关键环节）

新旧涂层体系不兼容是补涂后短期失效第一诱因，筹备阶段严格执行同源匹配原则，同步开展标准化补丁兼容测试。

1. 原板为三防漆防护：补涂材料必须同型号、同体系，不同体系三防漆叠加会出现层间排斥、固化不良、起皮剥离；若原厂材料断供，需在废弃同款板卡完成补丁测试，固化后经短时温循、湿热测试无缩孔、脱层方可使用；双组分三防漆提前核查固化剂活性、配比适用时效；

2. 原板为纳米涂层防护：选用同源纳米修补液，保证微观成膜结构兼容，避免膜层分层、介电参数偏移；射频导航模块优先单次薄涂，严控多层叠加；

3. 材料前置检查：确认所有涂层材料、配套稀释剂、固化剂在有效期内，无浑浊、分层、凝胶变质现象。

4.2 旧涂层标准化预处理筹备

质保末期老化涂层存在大量隐性分层、孔隙缺陷，禁止直接在旧涂层表面叠加新涂层，分局部修补、整板重涂两套预处理流程。

（1）局部补涂预处理（二级局部衰减板卡）

精准定位失效点位，完整清除老化破损三防漆、纳米涂层，向四周延伸2~3mm完好涂层区域，400目细砂纸轻柔打磨形成平缓过渡坡面，消除新旧涂层直角台阶，避免振动工况下台阶应力开裂、水汽沿缝隙渗透；打磨完成后二次深度清洗、低温烘干，清除打磨粉尘、溶剂残留与潜伏潮气。

（2）整板重涂预处理（三级全域老化板卡）

通过专用剥离溶剂、低压吹扫、轻柔打磨组合方式，彻底清除板卡全部老化涂层，清理元器件缝隙、BGA底部残留膜层碎屑，保证基材无任何旧涂层残留；完整清洗烘干后，视高可靠工况需求增加等离子表面活化，提升新涂层与基材结合强度。

 4.3 施工环境与遮蔽工装筹备

1. 无尘施工环境搭建：环境温度稳定18~26℃，相对湿度45%~65%，规避低温、高湿、强气流、粉尘环境，防止三防漆固化不完全、纳米涂层成膜出现缩孔缺陷；

2. 涂覆工装调试：局部精细修补配备0.5mm针头点涂工具，适配狭小引脚缝隙；整板重涂调试喷涂气压、出液量、浸涂提拉速度，保障膜层均匀可控；

3. 禁涂区域遮蔽工装：提前准备密封堵头、耐高温低粘胶带，完整封堵连接器金手指、射频U.FL触点、气压传感器透气微孔、光学镜头、SD卡座弹片、功率散热金属面；纳米涂层粘度极低、渗透力强，微小缝隙极易渗入，遮蔽密封性要求高于三防漆。

4.4 差异化补涂工艺参数校准筹备

针对三防漆、纳米涂层材料特性，单独标定施工参数，禁止通用化操作。

1. 三防漆补涂管控要点：严格遵循薄涂多层原则，单次涂覆严控膜厚，防止流挂、积漆、内部固化不完全；双组分体系提前配比、搅拌、熟化脱泡，严格管控混合后可操作时效；UV固化三防漆提前校准UV灯功率、照射时长，预留元器件阴影区域二次湿气固化静置时间；

2. 纳米涂层补涂管控要点：浸涂时长3~5秒匀速提拉成型，射频、导航高频模块禁止多次叠加补涂，防止介电特性偏移、信号传输损耗增大；低温环境下提前延长自交联静置时长，保障纳米薄膜完整致密成型。

4.5 固化周期标准化管控筹备

提前区分两类涂层表干、完全固化标准，杜绝“表干即可装机”的运维误区。

1. 三防漆：常温完全固化24~48小时，60℃低温加速固化1~2小时；UV照射仅实现表层可搬运表干，元器件底部阴影区域需常温静置完成二次交联；

2. 纳米涂层：常温自交联完全固化30~60分钟，低温高湿环境延长至60~90分钟；

固化区域设置防尘隔离罩，全程规避振动、粉尘污染，必须等待涂层防护性能完全达标后，方可拆除遮蔽、装配上机。

4.6 补涂后专项验收检测方案筹备

质保到期补涂验收标准严于全新量产施工，重点强化新旧涂层界面结合性能检测。

1. 三防漆补涂验收：紫外荧光全覆盖检测、修补区域划格附着力抽检、全域绝缘电阻测试，重点核查新旧交界无分层、气泡、漏涂；每批次抽取样板开展24小时短时湿热循环验证；

2. 纳米涂层补涂验收：多点水滴接触角测试、膜厚均匀性核查、射频模块信号基线复测，确认无多层叠加带来的信号偏移；抽样开展短时盐雾验证疏水防腐性能。

正面落地案例：某物流重载无人机运维站落地标准化质保到期运维流程，在涂层质保到期前40天启动分级检测，区分完好养护、局部补涂、整板重涂三类处置。严格执行材料兼容测试、标准化预处理、差异化固化管控，全程区分三防漆、纳米涂层施工约束。流程落地后，该批次设备涂层相关隐性故障率下降67.8%，盐雾、温循测试综合合格率由71.2%提升至96.5%，所有到期运维设备平稳完成下一周期野外作业，无防护失效类空中故障。

五、三防漆与纳米涂层到期运维、补涂差异化管控要点

质保末期两类涂层老化特征、运维重点、补涂约束存在本质差异，不可套用统一作业标准，分模块差异化管控。

5.1 三防漆到期专属管控要点

1. 检测运维：重点排查引脚缝隙、板边、修补区域微裂纹、层间脱粘，依托紫外荧光实现全域漏涂筛查；

2. 预处理修补：新旧交界必须打磨平缓坡面，消除应力集中点位；补涂多层薄涂，严控单次膜厚，避免厚涂加剧膜层脆性、振动易开裂；

3. 固化管控：禁止高温快速烘烤，老旧元器件耐热性下降，温差过大会催生全新裂纹；多次修补、全域疲劳老化板卡，质保到期优先整板清除重涂，杜绝多层涂层叠加累积应力。

5.2 纳米涂层到期专属管控要点

1. 检测运维：放弃单一目视检查，以水滴接触角、绝缘电阻量化数据作为判定核心，排查微小磕碰点状缺损；

2. 预处理修补：无需大面积打磨，仅精准清除失效点位，保护周边完好超薄纳米涂层；射频、导航核心模块严控叠加层数，规避介电参数偏移；

3. 施工固化：严格管控施工环境湿度，高湿空气会破坏纳米薄膜自交联结构，直接导致补涂后疏水性能不达标；遮蔽工序标准与三防漆完全一致，不可因渗透性强简化微孔、连接器封堵。

六、质保到期运维与补涂高频认知误区解析

误区1：涂层外观完整无破损，质保到期无需开展任何维护

纳米涂层性能衰减、三防漆微观微裂纹均无明显外观变化，干燥环境下整机通电功能全部正常，仅依靠目视会造成大量隐性老化缺陷漏检，必须执行量化专项检测判定状态。

误区2：质保到期直接整板重涂，省略前置分级检测

盲目全板重涂会浪费完好涂层剩余防护寿命，多层涂层叠加增大膜层应力，干扰功率元件散热、射频信号传输；分级检测、精准养护与局部修补是高效合规的最优方案。

误区3：不同体系涂层可随意叠加补涂，无需兼容测试

新旧三防漆、纳米涂层体系理化特性不匹配，直接叠加会出现层间起泡、剥离、固化不良，补涂前同源材料优先，更换材料必须完成补丁兼容测试。

误区4：补涂表面不粘手即可装配上机，无需等待完全固化

表干仅满足板卡搬运条件，此时三防漆、纳米涂层交联反应未全部完成，绝缘、疏水防腐指标未达标，升空遭遇高湿、振动会快速失效，必须严格执行完整固化静置周期。

误区5：省略清洁除湿工序，直接开展补涂施工

质保末期板卡缝隙吸附的潮气、粉尘、微量腐蚀介质，会被封闭在新旧涂层界面之间，持续诱发层间腐蚀、脱粘失效，清洁、低温烘干是补涂不可跳过的基础预处理工序。

误区6：纳米涂层渗透性强，可简化传感器微孔、连接器遮蔽工序

纳米涂层液体粘度极低、渗透能力突出，微小透气孔、连接器内腔无法自然阻隔液体渗入，造成传感数据失真、触点接触不良，禁涂区域遮蔽密封要求与三防漆完全等同。

七、结语

工业无人机三防漆、纳米涂层质保到期前的全套维护与补涂筹备，是航电系统全生命周期可靠性保障的核心闭环工作，核心执行逻辑为先分级量化检测判定老化等级，再对完好设备标准化洁净除湿养护，对缺陷设备完成全维度补涂前置筹备，落地差异化施工与验收管控。质保到期并非涂层防护失效终点，而是性能临界衰减的预警节点，提前介入运维可有效恢复涂层剩余防护能力，平稳衔接下一完整质保周期。

运维过程中需要清晰区分两类涂层的老化与施工特性：三防漆重点防控振动疲劳微裂纹、层间剥离、厚涂过热隐患，依托紫外荧光、附着力检测识别缺陷；纳米涂层重点排查疏水、绝缘性能隐性衰减，严控射频区域膜层叠加与微孔遮蔽质量。规避各类简化工序、凭经验施工的运维误区，完整落地检测、养护、预处理、材料适配、固化、验收全流程标准化管控，可大幅降低涂层超期服役引发的漏电、信号漂移、焊点腐蚀等空中故障，全面提升无人机在近海、山林、洪涝、大温差复杂野外工况下的长期作业稳定性。
