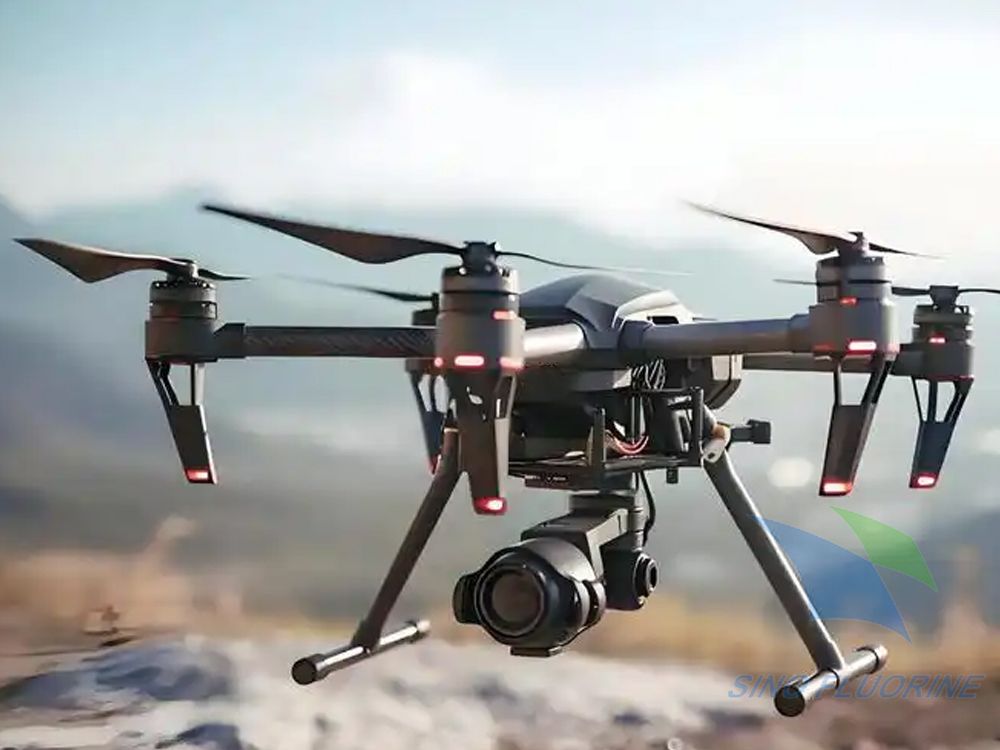

工业级无人机广泛应用于海洋巡检、山林防火、重载物流、地质测绘、应急抢险等高腐蚀、高湿、大温差复杂工况，整机电子系统依靠三防漆、纳米涂层、纳米防护材料构建绝缘防腐屏障，涂层覆盖范围直接决定航电设备长期可靠性。涂层覆盖并非全板无差别涂覆，而是遵循IPC‑CC‑830高可靠敷形涂覆规范，划分强制全覆盖区域、分区差异化管控区域、严格禁涂遮蔽区域三大边界，三防漆厚膜体系与纳米涂层超薄渗透体系在覆盖逻辑、膜厚管控、盲区处理上存在显著差异。大量批量测试数据显示：覆盖范围执行不规范、禁涂区域漏遮蔽、关键焊点出现涂覆盲区的板卡，盐雾、温循测试失效概率提升62%以上；完整合规划分覆盖边界的整机，野外连续服役周期可延长一倍以上。

一、涂层覆盖范围划分底层逻辑与工况约束

工业无人机整机电子系统由飞控、动力电调、电源分配、无线传输、导航传感、载荷控制六大核心模块组成，不同模块功率密度、射频特性、机械活动结构、环境暴露程度完全不同，涂层覆盖范围设计需要平衡三重矛盾：防腐防护需求、散热性能约束、射频信号稳定性。

1. 防护优先级逻辑：长期暴露水汽、盐雾、粉尘的裸露焊点、引脚、走线、铜箔焊盘为最高优先级，必须完整覆盖；带散热接触面、射频天线触点、机械活动触点区域为最低优先级，严禁大面积涂覆。

2. 两类涂层覆盖能力差异

三防漆：干膜厚度25~75μm，依靠喷涂、浸涂成型，对BGA底部、细密引脚缝隙渗透能力有限，覆盖范围需重点管控元器件底部盲区，必须多层薄涂消除漏涂点位；

纳米涂层：纳米级超薄膜层，流体渗透能力强，可自动包覆微小缝隙、芯片底部，全域覆盖能力更强，但射频模块叠加多层纳米涂层会改变介电参数，需要限定覆盖总厚度。

3. 整机环境分层约束：机身内部密闭舱体模块可放宽涂层覆盖厚度；靠近进风口、散热孔、机身缝隙的外露电子板卡，必须100%完整覆盖所有导电区域，无任何裸露铜箔、焊点。

实验室对比数据：同型号飞控板，三防漆单层喷涂未管控元器件底部盲区，240小时盐雾测试后18%板卡引脚出现腐蚀；采用分层薄涂完整覆盖所有焊点盲区后，盐雾失效降至3%以内；同等工况下纳米涂层单次浸涂即可实现缝隙全覆盖，样板盐雾通过率稳定96%以上。

反面实战案例：一批近海巡检工业无人机量产时，产线简化涂层遮蔽流程，对GPS射频天线底座、气压传感器透气孔未做遮蔽，直接整板喷涂三防漆。整机交付海上作业38天，多台设备出现定位漂移、高度数据紊乱故障。拆解发现三防漆渗入天线触点改变射频阻抗、堵塞气压传感器透气通道；重新规范覆盖边界、严格遮蔽禁涂区域后，同类故障彻底消除。

二、整机电子系统强制全覆盖区域（所有导电裸露结构必须完整包覆）

该区域为工业无人机每一块PCBA通用强制覆盖范围，无论使用三防漆还是纳米涂层，都不允许出现漏涂、裸露铜箔、焊点缺口，紫外荧光检测需实现连续完整膜层，无断点、针孔。

2.1 通用导电基础结构全覆盖要求

1. 全部焊接点位：芯片引脚焊点、贴片元件焊盘、插针焊脚、导线与板卡连接焊点、电源回路大电流焊盘；工业重载无人机大电流焊盘腐蚀风险最高，三防漆需加厚分层涂覆，纳米涂层保证无断点包覆。

2. 板卡裸露导电基材：边缘裸露铜箔、测试空焊盘、过孔内壁、走线裸露区域、地线铺铜外露区域；无人机振动工况下，板边铜箔最易出现涂层开裂，必须完整包覆至板卡物理边缘。

3. 无源元器件本体与引脚：电阻、电容、电感、二极管、三极管、磁环、滤波元件的金属引脚与封装边缘，元器件侧壁与板卡衔接缝隙是水汽渗透核心通道，三防漆需流平填充缝隙，纳米涂层依靠渗透自动填充。

4. 集成芯片外围区域：MCU、驱动IC、电源管理芯片、信号处理芯片四周引脚与底部间隙；三防漆单次喷涂难以渗透BGA底部，需两道交叉喷涂；纳米涂层浸涂可直接包覆芯片底部，无需额外增加喷涂工序。

2.2 六大电子模块专属强制覆盖范围

（1）飞控主控板

整机控制核心，长期承受整机振动，全部信号引脚、采样焊盘、姿态传感器外围电路强制全覆盖；仅预留气压计透气孔、调试金手指、电源端子遮蔽区域。姿态采样回路微小焊点一旦裸露，凝露环境极易出现信号漂移，是工业无人机故障高发点位。

（2）电调动力板（ESC）

大功率MOS管周边走线、三相电机输出焊盘、电流采样电阻、功率回路铺铜强制全覆盖；动力回路大电流焊点腐蚀会直接引发电机失控，海洋、植保作业机型需提升三防漆膜厚标准，纳米涂层保证多层完整包覆。功率管散热金属接触面单独划入禁涂区，仅周边电路完整涂覆。

（3）电源分配板（PDU）

电池输入回路、多路稳压输出焊盘、保险丝周边电路、滤波回路全部强制全覆盖；电池端子金属触点单独遮蔽，仅端子根部焊盘纳入覆盖范围，避免涂层阻隔导电接触。

（4）无线图传/数传模块

信号处理电路、电源焊盘、滤波电容、基带芯片引脚强制全覆盖；U.FL射频天线底座金属触点、同轴接口内部为禁涂区，仅底座焊接焊盘允许涂覆。纳米涂层在此类射频板卡严格控制总膜厚，禁止多次叠加涂覆。

（5）GPS/北斗导航模块

定位芯片外围电路、时钟晶振、滤波电路、供电焊盘强制全覆盖；陶瓷天线表层、气压传感器透气微孔完整遮蔽，不允许任何三防漆、纳米涂层渗入透气通道。

（6）载荷控制板（相机、雷达、激光设备驱动板）

图像传输电路、电机驱动焊点、数据采样回路强制全覆盖；光学镜头感光元件、雷达感应探头、可调旋钮、SD卡座触点全部划入禁涂遮蔽区域。

三、整机电子系统分区差异化管控覆盖区域（涂层厚度、层数分场景限定）

该区域属于需要防护但不能无限制加厚涂层的功能区域，三防漆、纳米涂层分别设置厚度上限，平衡防护、散热、射频性能，允许覆盖但严控膜层累积厚度。

3.1 功率散热元器件周边管控区

包含功率MOS管、大功率稳压芯片、功率电阻、整流二极管封装侧壁。

1. 覆盖规则：元器件引脚、底部缝隙、周边走线完整涂覆；元器件顶部金属散热接触面100%遮蔽禁涂；

2. 厚度约束：三防漆干膜厚度控制30~50μm，禁止超过75μm，过厚会阻碍热传导，引发功率元件过热降额；纳米涂层单次浸涂即可，禁止重复叠加多层，超薄膜层对散热几乎无负面影响。

3.2 射频高频信号管控区

图传、数传、GPS、避障雷达射频走线、匹配电容、射频滤波器。

1. 覆盖规则：走线与焊盘完整包覆，天线金属触点、射频接口内部遮蔽禁涂；

2. 厚度约束：三防漆上限40μm，厚膜会改变高频信号阻抗，造成传输距离衰减；纳米涂层总厚度控制在纳米级单层，不允许多次补涂叠加，防止介电参数偏移。

3.3 可插拔接口根部管控区

JST排针、XT电源端子、数据串口、外接载荷插座。

1. 覆盖规则：仅涂覆插座与板卡连接的底部焊盘，插座内部弹片、插拔接触面完整遮蔽；

2. 工艺要求：三防漆喷涂时控制出漆量，防止漆液顺着缝隙渗入插座内部；纳米涂层渗透力强，遮蔽工装必须完全密封插座腔体，杜绝液体流入触点。

3.4 新旧涂层修补交界管控区

老旧无人机翻新、局部破损补涂位置。

1. 覆盖规则：破损区域清除后，向外延伸2~3mm完好涂层形成平缓坡面，新旧区域连续完整包覆，无直角台阶缝隙；

2. 材料匹配：修补材料必须与原板三防漆、纳米涂层体系同源，不同体系不可叠加覆盖，避免层间剥离。

四、整机电子系统严格禁涂遮蔽区域（任何工况下禁止覆盖涂层）

该区域若被三防漆、纳米涂层覆盖，会直接造成设备功能失效、安全隐患，量产与翻新作业必须提前使用遮蔽工装、高温胶带、密封堵头完整封堵，涂覆完成后拆除遮蔽，无涂层残留。

4.1 电气导通类禁涂区域

1. 各类连接器、排针、插座内部金属弹片、金手指、测试点焊盘、调试接口触点；涂层绝缘层会增大接触电阻，出现供电不稳、通信断连。

2. 电池正负极金属端子、保险丝金属熔断本体、电流采样金属弹片；涂层会改变熔断阈值、增大回路发热风险。

3. U.FL、MMCX射频天线接头内部接触面，涂层会阻断射频信号耦合，大幅缩短图传、遥控传输距离。

4.2 机械活动与可调元件禁涂区域

1. 拨码开关、轻触按键、电位可调电阻、编码器旋钮；涂层固化后粘连活动部件，造成无法按压、调节失灵。

2. SD卡、存储卡座弹簧触点，涂层会导致存储卡识别间歇性故障。

4.3 传感与光学类禁涂区域

1. 气压高度计、温湿度传感器透气微孔；三防漆、纳米涂层堵塞透气通道，高度、环境数据完全失真。

2. 相机感光镜头、激光雷达发射接收窗口、红外感应探头；涂层污染光学表面，降低成像、测距精度。

4.4 散热功能禁涂区域

功率芯片金属散热片、散热铝块、元器件裸露散热金属顶面、机身散热风道金属接触面；涂层隔绝空气对流，造成功率器件高温保护、空中动力降速。

4.5 声学与特殊结构禁涂区域

蜂鸣器发声孔、麦克风拾音开孔、扬声器振膜；涂层堵塞出声通道，报警、语音采集功能失效。

五、三防漆与纳米涂层整机覆盖范围执行差异化标准

两类材料物理形态、渗透能力不同，同一电子模块的覆盖施工要求存在明确区分，产线需分开制定遮蔽、喷涂、验收规范。

5.1 三防漆厚膜体系覆盖边界要点

1. 覆盖短板：BGA芯片底部、细密引脚缝隙容易形成涂覆盲区，强制执行交叉两道选择性喷涂，两道喷涂呈90°方向，保证缝隙填充完整；

2. 膜厚分区管控：动力回路焊盘40~75μm，射频信号走线30~40μm，普通信号电路30~60μm；

3. 遮蔽重点：禁涂区域必须硬质工装密封，仅靠胶带遮蔽容易出现漆液渗流；

4. 返修覆盖：局部修补需打磨新旧交界坡面，多层薄涂，单次涂覆不可过厚，防止流挂堆积。

5.2 纳米涂层超薄体系覆盖边界要点

1. 覆盖优势：流体渗透能力强，一次浸涂即可自动包覆芯片底部、微小引脚缝隙，无肉眼可见涂覆盲区；

2. 厚度管控：全域单层覆盖，射频导航模块禁止多次补涂叠加，避免介电特性偏移；

3. 遮蔽重点：透气微孔、小型插座腔体需完全封堵，纳米涂层低粘度液体极易顺着微小缝隙渗入禁涂内部；

4. 翻新覆盖：完好旧纳米涂层区域无需整体清除，仅清除失效点位后局部叠加修补，新旧界面兼容性更强。

六、整机涂层覆盖范围验收判定标准（量产与售后检修通用）

6.1 外观与荧光全覆盖验收

1. 目视+20倍放大镜：强制覆盖区域无裸露铜箔、焊点缺口、针孔、气泡；

2. 紫外荧光灯检测：三防漆含荧光示踪剂，照射后全部导电区域连续发光，无暗区漏涂；纳米涂层配套荧光助剂，可识别微米级微小漏涂点位。

6.2 分区膜厚验收

使用超声波干膜测厚仪多点抽样检测：

三防漆：强制覆盖区30~75μm，散热周边管控区≤50μm，射频管控区≤40μm；

纳米涂层：全域单层纳米级厚度，射频模块禁止多层叠加，总膜厚不超标。

6.3 禁涂区域验收标准

拆除遮蔽工装后，禁涂接触面无任何三防漆、纳米涂层残留，无膜层溢边渗入缝隙；若出现少量渗涂污染，必须使用专用溶剂彻底清洗干净，复测功能正常后方可流转装配。

6.4 环境加速验证抽样

每批次整机抽取样板，完成240小时中性盐雾、100次高低温循环测试，验证覆盖边界完整性：样板无焊点腐蚀、无涂层分层开裂，判定覆盖范围划分合格。

正面量产案例：某重载物流工业无人机产线，建立分层涂层覆盖边界SOP，严格区分强制全覆盖、差异化管控、禁涂遮蔽三大区域，分开制定三防漆喷涂、纳米涂层浸涂两套工艺文件。落地标准化覆盖划分后，涂层相关售后故障率下降71%，海洋、高湿山区连续作业无电子腐蚀故障。

七、整机涂层覆盖范围高频执行误区解析

误区1：纳米涂层渗透性强，无需遮蔽小型传感器透气孔

纳米涂层粘度极低，微小透气孔无法自然阻隔液体，不做遮蔽会直接堵塞传感通道，造成高度、温湿度数据失效，禁涂区域遮蔽要求与三防漆完全一致。

误区2：功率元件周边全部加厚涂覆，防护效果更好

三防漆过厚会阻断散热通道，功率元件长期高温运行加速老化；纳米涂层无需加厚，单层超薄膜层兼顾防护与散热，管控区必须设置厚度上限。

误区3：仅覆盖芯片本体，引脚底部、板边铜箔可以省略

板卡边缘、引脚缝隙是水汽、盐雾优先渗透通道，仅覆盖芯片顶面会形成防护缺口，强制要求所有导电焊点、铜箔100%完整包覆。

误区4：射频模块可以大面积厚涂三防漆，不影响信号

厚膜三防漆会改变高频介质环境，造成遥控、图传传输距离衰减，射频走线属于差异化管控区域，严格限制膜厚上限。

误区5：修补涂层直接在破损表面叠加，无需打磨交界坡面

新旧涂层直角台阶会形成应力缝隙，无人机振动工况下缝隙快速开裂，水汽侵入造成二次腐蚀，修补覆盖必须拓展2~3mm完好涂层，打磨平缓过渡。

误区6：整机外壳密封性好，内部电路板可以简化涂层覆盖边界

无人机气压平衡孔、散热缝隙会持续交换内外空气，水汽、粉尘依旧可进入机身，外壳密封无法替代三防漆、纳米涂层对电路板微观焊点的全域防护。

八、结语

工业级无人机整机电子系统涂层覆盖范围是一套分层、分区、分材料的标准化体系，核心划分为强制全覆盖导电区域、差异化厚度管控功能区域、全程禁涂遮蔽功能区域。三防漆厚膜体系需要重点解决元器件底部涂覆盲区问题，分层交叉喷涂实现缝隙完整填充；纳米涂层依靠超强渗透实现全域包覆，但射频、传感模块需要严格管控叠加层数与遮蔽微孔。

所有裸露焊点、引脚、板卡铜箔属于不可省略的强制覆盖范围；功率散热、射频高频电路执行厚度上限管控；连接器触点、传感器透气孔、光学窗口、机械活动元件为永久禁涂区域，涂覆前必须完整遮蔽。完整规范划分涂层覆盖边界，配合紫外荧光全覆盖检测、膜厚分区抽检、环境加速抽样验证，能够充分发挥三防漆、纳米涂层、纳米材料防潮、耐盐雾、绝缘防腐核心性能，消除野外复杂工况下电子腐蚀类空中故障，保障工业无人机长周期稳定作业。
