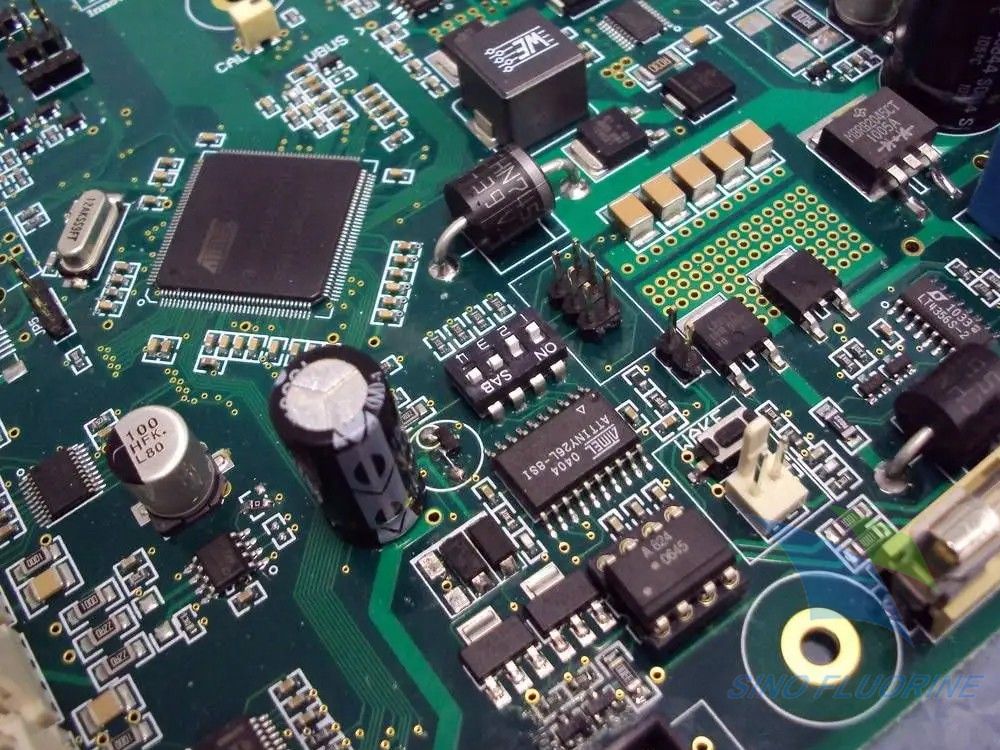

无人机机载PCBA长期经受高低温循环、持续振动、凝露盐雾、农药介质侵蚀，三防漆与纳米涂层会逐步发生老化、界面脱粘、开裂、局部剥落。涂层一旦失效，腐蚀介质直接侵入焊点与线路，引发导航漂移、电调停机、BMS保护误触发等空中故障。行业失效统计显示：涂层老化脱落未及时识别、未适时重涂引发的电子故障占户外工况故障76%；其中仅凭肉眼外观判定完好、实际界面隐性分层占老化失效64%；维修重涂时机选择不当、新旧涂层界面不兼容导致二次失效占返修故障59%。

涂层老化判定不能单一依靠目视检查，必须建立外观分级标准、理化性能阈值、电气可靠性验证三维评估体系；同时明确预防性维护重涂时机、故障修复重涂边界，区分三防漆与纳米涂层差异化返修规范。

一、涂层老化脱落失效机理与两类涂层差异化特征

（一）通用老化失效路径

1. 界面脱粘（最隐蔽、最高发）

水汽、腐蚀离子缓慢渗透涂层界面，破坏涂层与PCB、元器件封装之间结合力；外观无明显异常，但涂层底层形成连续水膜通道，属于隐性失效。

2. 应力开裂与微裂纹扩展

冷热循环、飞行振动持续施加交变应力，涂层产生微裂纹，逐步延伸形成贯通通道；裂纹交叉发展后出现局部翘边、片状脱落。

3. 材料本体性能衰减

三防漆出现树脂老化、粉化、疏水能力持续下降；纳米涂层表层功能基团流失，超薄屏障连续性丧失。

4. 局部点蚀诱发涂层鼓泡、剥离

焊盘发生电化学腐蚀，腐蚀产物体积膨胀，向上顶起涂层形成气泡，气泡持续发展最终破裂、涂层脱落。

（二）三防漆与纳米涂层老化失效差异化表现

（三）无人机场景特有约束

1. 射频模组特殊限制：GNSS导航、毫米波雷达周边涂层厚度微小波动即可扰动射频指标，重涂时不仅要修复老化区域，还必须管控膜厚均匀性；

2. 功率器件热约束：BMS、电调MOS散热区域禁止厚层叠加重涂，防止温升超标；

3. 敏感器件耐受约束：MEMS、气压计不能承受返修高温、强溶剂清洗，限制旧涂层清除手段；

4. 野外运维条件受限：场站巡检只能开展简易筛查，精密检测只能依托室内维修车间。

二、涂层老化脱落分级判断标准（外观+理化指标双重判定）

按照失效严重程度划分为四级：完好状态、轻微老化预警、中度老化（满足重涂条件）、严重老化脱落（必须彻底清除重涂）。判定同时满足外观标准+性能阈值任一指标，即可升级风险等级。

等级1：完好状态，无需干预

外观判定

涂层连续均匀，无裂纹、鼓泡、翘边、发白、漏底；元器件引脚根部、BGA周边无局部剥离；无明显色差、失光。

理化性能阈值

1. 三防漆：百格附着力≥4B；干膜厚度维持设计区间（25～75μm）；滴水测试水珠正常成球；

2. 纳米涂层：静态水接触角≥100°；膜厚维持0.5～3μm区间；胶带简易剥离无涂层脱落。

等级2：轻微老化预警（预防性监测，暂不施工重涂）

外观特征

仅局部轻微失光、轻微色差；无可见裂纹、鼓泡、翘边；无元器件根部涂层剥离；无基材锈蚀迹象。

性能预警阈值

1. 三防漆：附着力降至4B临界区间；局部厚度衰减＞20%；滴水接触角90°～100°；

2. 纳米涂层：接触角90°～100°；界面无分层，无贯通性薄弱区域。

运维措施：缩短巡检周期，持续跟踪性能变化；重点观测BGA底部、功率焊点等高腐蚀风险点位，记录老化发展速率。

等级3：中度老化，达到重新施工时机（局部修复优先）

满足任意一条即判定达到重涂窗口：

外观判定

1. 出现零星微裂纹，尚未形成贯通网络；

2. 少量微小气泡（直径＜0.5mm），无连片鼓泡；

3. 涂层边缘局部轻微翘边、剥离，裸露区域未出现焊盘腐蚀；

4. 局部疏水衰减，水珠摊平但未持续渗透。

理化性能阈值

1. 三防漆：百格附着力降至3B；局部厚度衰减＞30%；接触角降至80°～90°；

2. 纳米涂层：接触角＜90°；局部区域膜层连续性破坏，但无大面积界面脱粘。

施工原则：优先局部精准修复；修复区域边界扩大2mm以上，新旧涂层平缓过渡；禁止直接在破损裂纹上方简单覆盖。

等级4：严重老化脱落，必须彻底清除旧涂层后重涂（禁止局部修补）

满足任意一条强制全板除膜重涂：

外观判定

1. 连片裂纹、网状裂纹；气泡直径＞0.5mm且连片分布；

2. 涂层大面积翘边、片状脱落，焊盘、走线出现锈蚀、盐析；

3. 涂层底层进水发白、雾状浑浊，界面大范围分层；

4. 机械振动后涂层持续剥落。

理化性能阈值

1. 三防漆：百格附着力≤2B；多处区域厚度低于下限，形成持续渗水通道；

2. 纳米涂层：多处区域接触角持续低于80°；多点测试确认界面脱粘。

重大风险提示：仅简单局部补涂，水汽、腐蚀离子会被封闭在新旧涂层夹层内部，加速电化学腐蚀，短期再次失效。

三、标准化检测手段与判定操作规范

（一）野外场站简易筛查（无人机巡检现场使用）

1. 目视+10～20倍放大镜检查

重点点位：元器件引脚根部、BGA四周、PCB板边缘、屏蔽壳焊缝、功率回路焊点；排查裂纹、鼓泡、翘边、发白。

2. 滴水接触角快速测试

适用：纳米涂层与疏水型三防漆；水滴无法形成圆润球状、快速摊平，判定疏水屏障衰减。

3. 简易胶带剥离测试

3M标准胶带平整粘贴涂层表面，匀速快速剥离；胶带上出现明显涂层碎屑，判定附着力下降。

（二）维修车间精密定量检测（作为重涂最终判定依据）

1. 百格附着力测试（IPC-TM-650 2.4.28）

网格1mm×1mm，胶带剥离后评估脱落面积；工业无人机高可靠板卡准入底线≥4B。

2. 干膜厚度检测

三防漆使用涡流测厚仪；纳米涂层采用白光干涉仪、光谱反射法；重点测量元器件根部、边缘薄弱区域，不能仅测量PCB平面。

3. 静态接触角定量测试

判定纳米涂层老化核心指标；初始合格样品接触角大幅下滑，代表表层防护功能衰减。

4. 荧光检漏（适配含荧光指示剂的三防漆）

紫外灯照射，识别目视难以发现的微裂纹、局部薄涂盲区；纳米涂层多数不含荧光指示剂，该方法适用性有限。

5. 抽样切片验证（定期可靠性评估）

截取典型老化样板做金相切片，直观观测涂层与基材界面是否存在隐形分层，用于验证野外筛查准确性。

四、重新施工时机完整判定准则

（一）时间维度：周期性预防性维护重涂窗口

1. 消费级航拍无人机（内陆温和工况）

正常环境持续飞行24个月启动全面涂层状态评估；达到中度老化标准安排局部修复；

2. 农林植保无人机（农药气雾、高湿工况）

每12个月开展一次涂层专项检测；腐蚀介质持续冲击，老化速率显著加快；

3. 沿海海事、沿江巡检无人机（高盐雾工况）

每8个月完成涂层评估；盐雾持续渗透，界面脱粘风险最高；

4. 高精度测绘RTK、长航时工业无人机

每10个月实施检测，射频模组涂层状态优先评估。

重要说明：时间周期仅作为参考基准，优先以老化分级检测结果作为重涂判定依据；若长期在恶劣环境作业，老化进度提前，应当提前开展修复。

（二）事件触发型强制评估与重涂时机（无需等待周期节点）

出现以下任一事件，返航后立即开展涂层全面检测：

1. 无人机落水、海水浸泡、长时间暴雨淋袭；

2. 野外发生撞击、振动过载，板卡受到剧烈冲击；

3. 出现空中信号漂移、漏电告警、传感器零点异常，排查怀疑涂层失效；

4. 维修拆焊、更换电子元器件，原有涂层被清理破坏；

5. 长期停机存放超过6个月，复飞前完成涂层筛查。

（三）维修更换元器件场景专项重涂时机

1. 拆焊过程清除元器件周边涂层：焊接清洗、充分干燥之后，立即开展补涂，裸露焊盘不能长期无防护暴露；

2. 仅局部补焊、未大范围去除涂层：检查周边涂层有无受热开裂、翘边，出现老化损伤同步扩大修复范围；

3. 射频模组、MEMS飞控、BMS核心回路维修：禁止长时间裸露放置，补涂优先选用低温快干体系，规避高温损伤器件。

（四）禁止重涂、暂缓施工边界条件

1. 电路板表面存在可见水分、凝露、盐渍、农药残留，必须彻底清洗、低温充分干燥后方可施工；

2. 涂层下方已经出现焊盘锈蚀，优先清除旧涂层、除锈处理，不能直接覆盖；

3. 环境低温高湿、露点超标，基材极易结露，暂缓施工，搭建除湿加温作业环境；

4. 器件未完全冷却、板面残留助焊剂离子污染，直接重涂会造成新涂层附着力不足。

五、老化涂层返修重涂工艺差异化管控（三防漆 vs 纳米涂层）

（一）三防漆返修重涂规范

1. 轻微、中度老化局部修复：将旧涂层边缘打磨成渐变坡面，新旧重叠区域≥2mm；充分清洗坡面粉尘、油脂；

2. 严重老化整片剥离：采用溶剂温和溶解或低温热风软化剥离，禁止高温灼烧损伤PCB与塑封器件；

3. 禁止多层无限制叠加，叠加总厚度不得超过上限75μm；功率区域严防堆积抬高热阻。

（二）纳米涂层返修重涂规范

1. 局部修补：优先纳米涂覆笔精准点涂；大面积区域采用超声雾化微量喷涂；

2. 界面关键要求：老化区域必须清洁活化，残留老化功能层会阻碍新涂层化学键合；

3. 不建议多次反复叠加；多次修补后出现持续疏水衰减，应当彻底清除重新整板施工；

4. RTK导航、毫米波射频模组重涂后，必须复测射频指标、定位精度，确认膜厚波动未引发信号扰动。

（三）通用前置工序（所有重涂场景强制执行）

1. 清洗去除离子污染物、油脂、腐蚀残留；

2. 60℃低温烘烤15～30min，彻底驱除板材内部潮气；

3. 高可靠机型优先等离子表面活化，提升新涂层界面附着力；

4. 标准化遮蔽：天线、连接器触点、散热面、气压计微孔提前隔离。

六、实战落地案例对比

正面案例：沿海电力巡检无人机涂层定期评估与适时重涂

某巡检机队初期依靠固定24个月周期统一重涂，部分无人机8个月即出现涂层界面隐性脱粘。优化方案：建立分级检测制度，每8个月开展涂层筛查，以接触角、附着力作为判定依据。

当导航模组周边纳米涂层接触角降至88°，判定达到中度老化窗口，安排局部超声雾化补涂；避免等到大面积脱落再维修。实施后，因涂层失效引发的RTK丢失固定解故障下降72%。

反面案例：植保无人机仅凭目视延迟重涂，造成批量故障

运维人员仅依靠肉眼观察，未开展滴水测试。电调板三防漆外观无明显剥落，但界面已经分层，农药离子持续渗透，服役10个月出现MOS焊点腐蚀。

失效根源：忽视隐性界面老化，错过中度老化最佳修复窗口；整改规范：同步落实目视+滴水测试双重筛查，达到性能阈值立即启动局部修复。

射频专项案例：测绘RTK模组不合理叠加重涂引发定位漂移

维修人员在老化射频区域直接叠加喷涂纳米涂层，未清理旧涂层渐变坡面，局部膜厚突破3μm上限。重涂后相位偏移，静态定位误差扩大。整改：老化区域适度清理边缘，精准控制补涂沉积量，完工复测卫星载噪比与定位精度。

七、行业高频认知误区梳理

误区一：外观完好代表涂层有效，无需检测

大量失效属于界面隐性分层，目视无裂纹、无翘边，但水汽已经在涂层底部持续扩散；必须配合接触角、附着力等理化测试综合判定。

误区二：等到涂层大面积脱落再安排重涂

中度老化阶段是最佳修复窗口；发展至严重脱落等级，通常伴随焊盘腐蚀，维修成本大幅上升，甚至引发空中故障。

误区三：直接在老化涂层上方喷涂新涂层即可修复

新旧涂层界面容易形成夹层，封存水汽与腐蚀介质；老化区域边缘必须处理成平缓过渡坡面，严重老化必须彻底除膜。

误区四：纳米涂层超薄，老化后随便点涂修补即可

多次无规则叠加会造成局部厚度超标，干扰射频信号；射频模组修补必须管控沉积量，同步复测电气指标。

误区五：重涂时机只按照飞行时长固定周期执行

作业环境差异巨大，植保、沿海机型老化速度远快于内陆航拍；周期仅作参考，以现场分级检测结果作为首要判定依据。

八、全文总结

无人机三防漆与纳米涂层老化脱落判定，需要建立四级分级体系，结合外观目视筛查、理化性能阈值、电气可靠性验证综合评估，杜绝单一依靠肉眼判断隐性界面失效。

重涂时机分为两类触发条件：一是周期性预防性检测达到中度老化标准，启动修复；二是落水、撞击、元器件维修等突发事件后强制评估。区分局部修补与全板清除重涂边界：中度老化优先局部精准修复；出现连片裂纹、大面积分层、基材锈蚀，必须彻底清除旧涂层再施工。

两类涂层返修差异化管控：三防漆严控叠加总厚度，防止功率器件热阻上升；纳米涂层重点保障界面活化，射频模组重涂后追加射频指标复测。同时规范施工前置清洗、除湿、遮蔽工序，规避重涂后二次失效。

随着低空经济下无人机野外长航时常态化作业，涂层老化带来的隐性电子腐蚀风险持续上升。落实标准化老化判定流程、精准把握重新施工窗口，能够在防护失效早期开展干预，有效降低焊点腐蚀、导航漂移、动力回路异常等故障，提升无人机全天候野外运行安全性。
