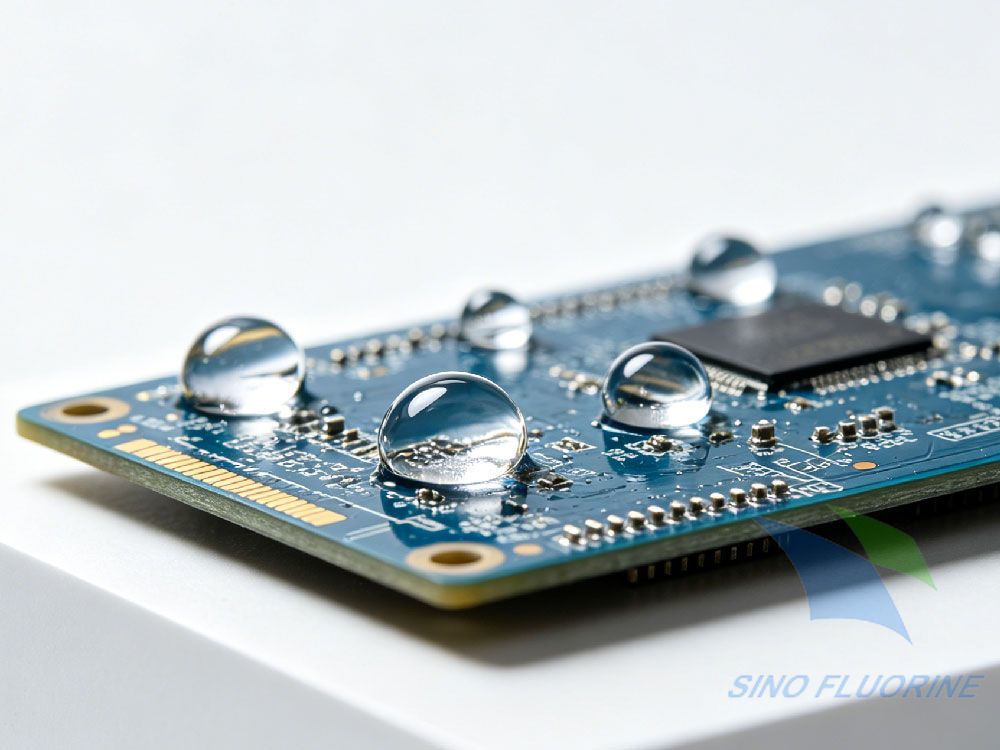

无人机机载电子系统长期暴露在温差凝露、扬尘、污染物、持续振动工况下，三防漆与纳米涂层是电路板防潮、防腐蚀的核心屏障。材料选型达标不等于施工效果合格，喷涂厚度不均、局部漏涂、固化不完全、禁涂区域污染、附着力不足等施工缺陷，会在短期飞行后引发线路漏电、信号衰减、焊点腐蚀故障。大量运维数据显示，超过60%的涂层失效问题根源来自施工工艺缺陷，而非涂层本身性能不足。

一、检测前置基础：区分两类涂层检测核心差异

开展检测工作前，首先明确三防漆与纳米涂层物理形态、厚度区间带来的检测方法边界，避免检验标准混用造成误判。

常规三防漆干膜厚度区间25～125μm，具备肉眼可辨识薄膜形态，传统涡流测厚、目视检验手段适用性较强；但易出现流挂、元器件根部积液、气泡等缺陷。

纳米涂层干膜厚度普遍控制在0.5～3μm，薄膜透明近乎不可视，常规目视难以识别漏涂区域，普通接触式测厚设备精度不足，对检测手段、环境洁净度要求更高；同时纳米涂层广泛应用于射频敏感模块，检测环节必须同步评估对信号完整性的影响。

无人机涂层检测通用基础准则：

1. 所有检测必须在涂层完全固化后开展，表干状态下测得的附着力、绝缘指标不具备判定效力；

2. 严格分区检测，划分常规防护区、限制涂覆区、强制禁涂区，禁涂区域出现任何三防漆、纳米涂层残留直接判定不合格；

3. 检测样板环境条件统一：温度23±2℃、相对湿度50%～60%，消除温湿度对测试数据的干扰；

4. 量产抽检与维修单件全检执行两套标准，维修补涂区域需要增加过渡区涂层连续性检查。

二、第一层级：外观快速筛查（产线初检、维修现场首要步骤）

外观检测属于无损快速筛查手段，用于批量过滤明显施工缺陷，使用目视配合10倍光学放大镜；添加荧光指示剂的三防漆、荧光改性纳米涂层，可采用365nm紫外灯扫描全域识别漏涂。

2.1 合格判定标准

1. 涂层连续完整，目标防护区域无漏涂、缩孔、针孔、气泡；元器件引脚、BGA芯片底部缝隙形成连续覆盖，不存在空白通道；

2. 涂层表面均匀，无流挂、积液、橘皮、发白、裂纹；三防漆禁止在元件根部形成堆积，纳米涂层禁止多次反复喷涂造成局部厚度异常上升；

3. 遮蔽边界整齐，连接器触点、天线辐射区、气压计通气微孔、光学感应区域无涂层飞雾污染；

4. 涂层与基材界面无起皮、卷边现象。

2.2 常见缺陷与风险说明

针孔、微缝隙：水汽、腐蚀性介质能够穿透缺陷直达PCB焊盘，是潮湿环境电化学腐蚀主要诱因；纳米涂层针孔肉眼无法识别，紫外荧光检测成为必要手段；

禁涂区域飞雾污染：射频天线表面附着微量纳米涂层或者三防漆雾滴，持续改变线路介电环境，引发通信距离下降；气压孔堵塞将直接造成无人机高度测算偏差；

实测案例

某城市安防无人机量产阶段，仅依靠肉眼检查云台控制板纳米涂层外观，未使用紫外灯筛查。整机试飞一段时间后陆续出现图像噪点漂移。复检发现，大量电路板BGA底部存在大面积漏涂，肉眼无法识别，在昼夜凝露循环作用下引脚缓慢腐蚀。完善紫外荧光全检工序后，同类故障下降91%。

三、第二层级：物理指标定量检测（核心质控环节）

外观合格仅代表表面无明显缺陷，必须通过定量测试验证膜厚、附着力两大核心指标，区分三防漆与纳米涂层差异化验收阈值。

3.1 干膜厚度检测

厚度失衡是最普遍的施工问题：厚度不足，防护屏障不完整；厚度超标，阻碍散热、增大射频信号损耗、冷热循环下膜层内应力提升，容易开裂脱落。

参考合格区间

1. 三防漆

电源、低频控制电路板：30～75μm；

射频周边限制涂覆区域：25～50μm，严控上限；

2. 纳米涂层

通用防护场景：0.8～2μm；射频高频模块稳定控制在0.8～1.5μm，禁止超过2.5μm。

主流检测方法对比

1. 涡流测厚仪：适合三防漆常规抽检，无法精准测量微米级纳米涂层，不可用于射频模块纳米涂层厚度判定；

2. 光谱共焦、光热非接触测厚：无损、高精度，同时适配三防漆与纳米涂层，推荐无人机射频电路板使用；

3. 金相切片法：破坏性仲裁测试，选取样板横向切割，显微镜直接观测截面厚度，用于工艺校准、争议样品判定，不适用于成品批量检验。

检测测点规范

同一块电路板至少选取5个测点：板面空旷区域、大型元件顶部、元器件引脚根部、BGA芯片周边、靠近连接器区域；计算最大值、最小值，厚度波动幅度不得超过工艺规定区间上下限的±15%。

3.2 涂层附着力检测

附着力代表三防漆、纳米涂层与PCB阻焊层、元器件外壳的界面结合强度，长期振动工况下附着力不足会出现起皮、整片剥离。

通用测试方法：划格法（百格测试），参考ASTM D3359标准。

1. 三防漆：1mm方格，合格等级0级，胶带剥离无涂层脱落；

2. 纳米涂层：薄膜厚度极低，常规硬质划刀容易直接切穿基底，优先采用软胶带粘贴擦拭测试；禁止大力划格损伤精密线路。

重要提示：维修局部补涂区域，必须检测新旧涂层结合位置附着力，新旧纳米涂层、新旧三防漆界面脱落，会形成隐蔽的进水通道。

四、第三层级：电气绝缘与射频性能检测（无人机独有强制检验项）

普通工业电子产品仅考核绝缘性能；无人机大量搭载5G图传、毫米波雷达、RTK导航模块，涂层施工达标不仅要求绝缘防潮，还不能破坏射频信号完整性，两项指标缺一不可。

4.1 绝缘电阻与耐压测试

模拟潮湿凝露环境，评估涂层阻隔漏电的能力。

测试条件：样板放置85℃、相对湿度85%环境48小时后取出，在高湿环境下开展绝缘测试。

判定参考标准：

施加100V直流电压，线路之间绝缘电阻≥10¹¹Ω；高压耐压测试无击穿、无瞬时电弧。

若施工存在针孔、局部薄涂，高湿环境下水膜形成导电通路，绝缘电阻会出现明显下跌。

对比数据：同等环境测试下，施工不达标的三防漆样板绝缘电阻相比合格样板下降3个数量级以上；存在漏涂区域的纳米涂层**样品绝缘性能快速劣化。

4.2 射频信号完整性验证（安防、巡检无人机核心必测）

很多样板绝缘、厚度、外观全部达标，但射频模块涂层厚度不均匀，依然造成信号损耗超标。

标准化检测流程：

1. 使用矢量网络分析仪，采集涂覆之前裸板射频S参数（回波损耗、插入损耗）建立基准；

2. 电路板完成三防漆或者纳米涂层施工、完全固化；

3. 复测相同频段参数，对比数据变化。

通用合格阈值：在模块工作频段内，插入损耗增幅≤0.3dB，阻抗偏移控制在允许区间。

典型失效案例

一批电力巡检无人机5G图传模块选用改性三防漆，外观、膜厚指标全部通过检验。远距离山区试飞频繁出现视频卡顿。实验室复测发现，喷涂工艺参数波动，射频微带线路上方涂层局部厚度超出上限，插入损耗持续恶化。整改方案：通信模块取消大面积喷涂，改用选择性喷涂纳米涂层，划定射频净空区域，增加喷涂后射频参数常态化检测。

五、第四层级：环境加速可靠性验证（模拟野外飞行工况）

短期理化检测无法验证长期服役稳定性，批量生产前、涂层工艺变更后，必须开展环境加速测试，检验三防漆、纳米涂层**施工成型后的长效防护能力。测试样板必须使用和量产完全一致的预处理、喷涂、固化工艺。

5.1 冷热冲击循环测试

测试条件：-40℃～85℃，单次循环60分钟，循环次数不少于100次；

检验目标：观测涂层是否开裂、起皮、出现界面分离；循环结束复测绝缘电阻与射频参数。

风险机理：涂层、PCB基材热膨胀系数存在差异，厚度不均的三防漆更容易在反复温变下产生微裂纹；优质纳米涂层**柔性更好，同等循环条件下开裂风险更低。

5.2 湿热循环（双85测试）

85℃、相对湿度85%持续500小时；测试期间阶段性监测绝缘性能。用于验证涂层致密性，排查微小针孔、施工缺陷。

5.3 盐雾测试

针对沿江、沿海执勤无人机样板开展，持续48～96小时；试验结束后观察焊盘、金属引脚是否出现腐蚀黑斑。

注意：盐雾测试属于破坏性试验，仅用于工艺验证，不适合每台成品全检。

5.4 防水喷淋/凝露模拟测试

向密闭箱体内部制造持续凝露环境，电路板带电运行72小时，全程监控工作状态。直观验证涂层抵御高空冷凝水侵蚀的能力，适合对比三防漆与纳米涂层实际防潮效果。

六、第五层级：整机搭载试飞验证（最终验收判定）

所有实验室检测合格不代表无人机真实工况适用。涂层样板装配至整机，在目标作业空域开展长时间试飞，是施工效果最终验证环节。

试飞监测重点：

1. 飞控、IMU：姿态数据是否出现无规律漂移；

2. 图传、数传模块：通信距离、视频时延、丢包率；

3. 光电云台、雷达载荷：图像质量、探测精度是否出现异常；

4. 长时间悬停后断电拆机抽检电路板涂层状态，观察是否出现局部脱层、积水渗透痕迹。

常见现象：实验室射频参数达标，但城区复杂电磁环境飞行出现信号波动，代表涂层宽温介电稳定性不足，属于施工或者涂层配方缺陷，需要优化膜厚管控方案。

七、不同场景检测方案精简选型

7.1 新机量产出厂检测

1. 100%执行：外观+紫外荧光筛查、禁涂区域目视检查；

2. 批次抽检：膜厚检测、附着力测试、常温绝缘测试；

3. 工艺定型阶段：完整冷热冲击、双85湿热、射频性能测试；

7.2 维修更换元件后补涂检测

维修属于局部施工，检测重点发生变化：

1. 最小范围核查新旧涂层交界区域连续性、附着力；

2. 射频电路板补涂优先选用纳米涂层，补涂完成强制复测通信指标；

3. 禁止大面积刷涂三防漆，严防漆雾漂移污染周边禁涂区域；

7.3 库存无人机定期复检

存放超过6个月的整机，抽检拆解观察涂层是否出现老化发白、界面分离，抽样复测绝缘电阻。

八、检测高频误区梳理

误区1：外观光滑均匀，代表涂层施工合格

肉眼无法识别纳米涂层微漏涂、微小针孔；元器件底部、BGA下方缺陷极易隐藏，必须搭配紫外荧光检测手段。

误区2：厚度落在区间内即为合格，无需关注均匀性

同一块电路板厚薄差异过大，高温区域加速老化，薄处率先发生水汽渗透，形成局部防护短板。

误区3：只做常温电气测试，忽略温变环境下性能变化

常温绝缘指标达标，进入高空低温、机身内部高温工况，涂层内部残余溶剂释放、界面应力变化，会引发参数漂移。

误区4：纳米涂层足够薄，不会影响射频信号

多次叠加喷涂、局部积液同样造成厚度超标；劣质纳米涂层固化不良，长期运行中介电常数持续改变，干扰高频线路。

误区5：三防漆检测标准直接套用在纳米涂层上

纳米涂层厚度远低于常规三防漆，百格测试、测厚手段不能直接照搬，强制使用硬质划格容易损坏精密电路板。

误区6：检测只关注防护区域，忽视禁涂区域检查

很多检验方案重点核查需要涂覆位置，忽略天线、传感器微孔、连接器的飞雾污染，上线飞行后才暴露故障。

九、涂层施工不合格后的处置准则

依据缺陷类型分级处理，形成闭环整改机制：

1. 轻微缺陷：局部微小漏涂、边界轻微溢雾，在不损伤原有涂层前提下，精准补涂纳米涂层或者匹配型号三防漆，重新固化、复检；

2. 中度缺陷：大面积膜厚超标、多处针孔、新旧涂层附着力不足，需要完全脱除原有涂层，重新开展基底清洗、遮蔽、喷涂整套工序；

3. 严重缺陷：禁涂区域出现大面积涂层覆盖、射频线路严重污染，优先清除涂层并开展电路板通电测试，评估线路是否永久性受损。

十、全文总结

完整判定无人机三防漆与纳米涂层施工是否达标，不能依靠单一检测项目，必须执行“外观荧光筛查→膜厚与附着力定量检测→绝缘及射频电气测试→环境加速老化验证→整机空域试飞”五级检测体系。

检测工作需要根据涂层类型差异化制定标准：厚膜体系三防漆重点管控流挂、积液、膜厚上限；超薄体系纳米涂层重点排查肉眼不可见的漏涂区域、严控反复叠加喷涂。射频通信、精密传感模块除常规防护指标外，必须增加信号完整性测试，平衡防护能力与无人机通信、探测性能。生产阶段落实批次抽检标准，维修场景强化局部补涂交界区域检验；同时规避各类检测误区，杜绝“实验室指标合格、野外飞行失效”的情况。随着低空无人机任务载荷不断精密化，纳米涂层应用占比持续提升，持续完善适配超薄薄膜的无损检测手段，标准化检验流程，能够有效降低涂层施工缺陷引发的坠机、任务中断风险，保障无人机全天候稳定执行巡查、搜救、安防等作业任务。
