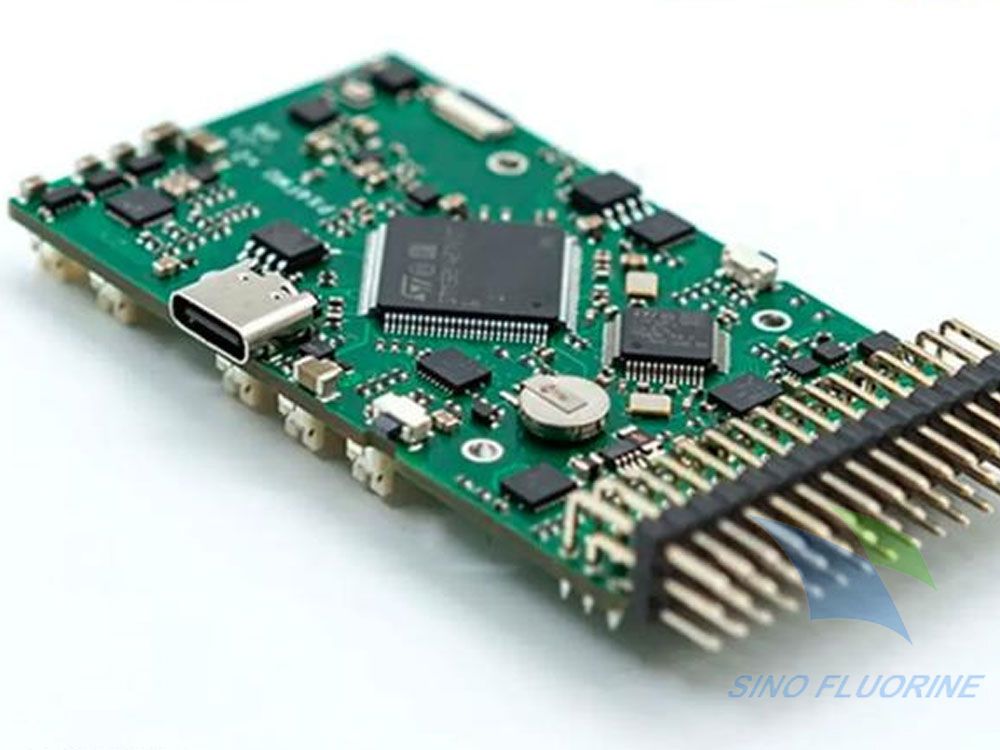

无人机机载电路板长期面临高空温差凝露、降雨飞溅、近海雾汽侵蚀等工况，三防漆与纳米涂层作为电子系统核心防水屏障，材料本身防水指标达标，不等于现场施工成型后的防护效果合格。大量运维统计显示，接近55%的电路板进水、漏电故障，根源来自涂层施工缺陷：局部漏涂、针孔、固化不完全、膜厚失衡、新旧涂层界面缝隙等问题，都会直接破坏防水连续性。单纯依靠外观检查无法识别微米级隐蔽缺陷，必须建立一套分层、递进、贴合无人机真实飞行工况的防水性能测试体系。

一、测试前置基础准则：区分两类涂层测试边界

正式开展防水测试前，必须明确三防漆和纳米涂层物理形态带来的测试差异，避免验收标准混用，造成误判。

常规三防漆干膜厚度区间25～125μm，具备连续可视薄膜结构，主要依靠实体膜层阻隔水汽；施工缺陷多表现为元件底部漏涂、引脚积液、冷热循环开裂。

纳米涂层干膜厚度普遍0.5～3μm，薄膜高度透明，肉眼无法识别局部破损与漏涂；依靠致密分子结构实现疏水隔水，微小针孔、遮蔽残留污染都会彻底破坏防水能力，常规浸水测试无法区分“表面疏水”和“长效水汽阻隔能力”，极易出现短期测试合格、长期飞行失效。

通用硬性测试规范：

1. 所有样品必须等待涂层完全固化，表干状态下开展测试的数据不具备验收效力；纳米涂层建议固化后常温静置24h，三防漆按照工艺文件规定充分交联。

2. 测试样品分为空白对照裸板、涂覆样板两组，同步开展试验，用于对比绝缘性能变化。

3. 测试环境统一控制：温度23±2℃、相对湿度50%～60%，消除温湿度波动干扰测试结果。

4. 区分两类防水机理测试：短期液态水防护（雨水、飞溅水）、长期水汽阻隔（凝露、高湿渗透），两项指标缺一不可。

5. 射频模块样板防水测试完成后，必须复测信号完整性，避免防水测试过程污染天线、微带线路。

二、第一层级：现场快速定性筛查（产线全检、维修工位优先执行）

快速筛查属于无损初检手段，适合批量成品、维修补涂后的快速判定，重点排查明显施工缺陷，无法替代实验室可靠性测试。

2.1 紫外荧光全域扫描检测

适用于添加荧光指示剂的三防漆与荧光改性纳米涂层，使用365nm紫外灯全域扫描电路板。

合格标准：目标防护区域荧光信号均匀连续，BGA芯片底部、元件引脚缝隙无荧光盲区；禁涂区域无涂层飞雾痕迹。

缺陷风险：荧光盲区代表漏涂区域，水汽可以直接接触焊盘，是潮湿环境电化学腐蚀高发位置。

工程案例：某安防无人机维修工位仅依靠肉眼检查云台电路板纳米涂层，未启用紫外筛查。投入飞行3个月后，陆续出现图像传输间歇性中断。拆解复检发现大量BGA底部存在肉眼不可识别的大面积漏涂，昼夜凝露持续侵蚀引脚。完善紫外全检流程后，同类故障下降90%以上。

2.2 水滴接触角快速测试（表面疏水性能判定）

采用微量移液器，在电路板空旷板面、元件周边选取5个点位，滴入2～5μL去离子纯水，使用微距镜头观察水珠形态。

判定参考阈值：

1. 纳米涂层：静态接触角≥110°，水珠呈圆润球状，倾斜样板后水珠完整滚落，无水膜铺展；

2. 三防漆：接触角≥85°，无大面积润湿、水渍铺展。

重要提醒：接触角仅表征表层疏水能力，不能单独作为长效防水合格依据。部分样板表面疏水达标，但涂层内部存在贯通针孔，长期高湿环境下水汽依然能够渗透，必须搭配绝缘测试综合判定。

2.3 局部凝露简易模拟测试

将涂覆完成的电路板置于高低温试验箱，60℃保温2h，随后快速降温至10℃，箱体内部维持90%相对湿度，持续4h诱导表面凝露。试验结束立刻取出测量线路绝缘电阻。

合格标准：凝露形成后，绝缘电阻无断崖式下跌；板面水珠自然脱离，无持续水膜附着。

该方法可以快速识别涂层针孔、局部薄涂缺陷，适合维修补涂样板快速验收。

三、第二层级：标准化实验室定量防水性能测试（工艺定型、批次抽检核心环节）

快速筛查合格后，需要开展定量测试，量化评估三防漆、纳米涂层施工成型后的隔水、防潮能力，分为液态水防护测试与水汽阻隔测试两大类别。

3.1 喷淋淋雨测试（模拟无人机户外降雨工况）

参考GB/T 38924.9民用无人机防水试验规范，模拟小雨、中雨、雨水飞溅场景，对应IPX3~IPX6防护等级。

试验参数：水滴直径0.2～4.5mm，多角度持续喷淋15～40min；样板保持通电运行，全程监测电路工作状态。

试验结束标准流程：常温干燥2h后，测量相邻线路绝缘电阻，目视检查涂层表面是否出现吸水发白、起泡、起皮。

差异化管控要点：

三防漆重点观察元件根部积液位置，长期喷淋后容易出现水分滞留，逐步渗入涂层界面；

纳米涂层重点观察连接器边缘、新旧涂层修补交界位置，交界缝隙最容易成为进水通道。

3.2 短时浸水测试（模拟无人机意外落水、水面作业浪花浸泡）

仅作为极限工况验证，不建议射频模块长时间浸水测试。

测试条件：常温去离子水，样板浸入水下0.5m，持续30min；全程保持通电监测电气状态。

合格判定：试验过程无短路、信号异常；取出充分干燥后复测绝缘电阻，与试验前基线数据偏差不超过一个数量级。

关键误区：大量研发人员以浸水不短路直接判定涂层防水合格。部分纳米涂层样板短期浸水无故障，但涂层存在微小贯通通道，长期高湿水汽持续渗透，数月后依然出现腐蚀，因此浸水测试必须搭配长期湿热试验。

3.3 恒定湿热测试（长效水汽阻隔能力核心测试）

参考IPC-CC-830敷形涂层标准，设置85℃、相对湿度85%环境，持续500h。

每隔100h取出样板，在标准环境下测量绝缘电阻，记录数据变化趋势。

行业实测参考数据：

施工合格的纳米涂层样板，500h湿热老化后绝缘电阻维持在10¹⁰Ω以上；

施工存在针孔缺陷的三防漆样板，200h左右绝缘电阻下降3个数量级，逐步出现漏电风险。

该测试能够有效区分“表面疏水”和“长效致密隔水屏障”，是沿海、雨季常态化出勤无人机涂层验收必做项目。

3.4 交变湿热+温度循环耦合测试（模拟高空昼夜温差凝露）

无人机最典型的失效工况并非持续泡水，而是反复升温、降温形成周期性凝露。

试验流程：-40℃～85℃温度循环，单次循环60min，循环次数≥100次；高低温转换阶段提升环境湿度，持续诱导凝露产生。循环结束后完成绝缘测试与外观检查。

失效特征识别：三防漆厚度不均位置容易产生微裂纹；裂纹形成后水汽持续侵入涂层与PCB界面，出现起皮、鼓泡；优质纳米涂层柔韧性更强，同等循环条件下开裂风险显著更低。

3.5 水蒸气透过率测试（WVTR，材料致密性仲裁测试）

采用标准透湿测试腔体，测量水汽穿透涂层的速率，直观评价涂层阻隔能力。

工程参考阈值：无人机全天候作业电路板，涂层水汽渗透率需要低于1 g/(m²·24h)。

适用场景：新材料导入、喷涂工艺变更后的对比验证，属于仲裁级测试，不适合产线批量检测。

四、第三层级：复合环境加速可靠性验证（新机定型、工艺变更强制测试）

单一水环境测试无法模拟无人机真实载荷，防水涂层长期服役过程，同时承受振动、温差、水汽多重作用。涂层微小缺陷会在多应力叠加下快速扩大。加速复合试验项目主要包括：

1. 冷热冲击+交变湿热综合试验；

2. 振动试验（模拟飞行持续震动）叠加凝露测试；

3. 盐雾-湿热循环测试（沿江、沿海巡检无人机专项测试）。

典型失效案例：某电力巡检无人机选用改性三防漆，单独淋雨、湿热测试全部达标。开展振动叠加凝露复合试验后发现，元器件引脚位置涂层出现微裂纹，凝露水汽持续渗入，金属引脚产生腐蚀黑斑。根本原因：喷涂工艺造成元件根部涂层厚度过大，振动与温变产生内应力，形成隐蔽透水通道。整改方案：射频、传感模块改用选择性喷涂纳米涂层，严格管控元件周边膜厚上限。

五、第四层级：整机搭载空域试飞验证（防水性能最终验收环节）

实验室所有样板测试数据，仅能作为理论参考，涂层施工后的防水效果最终需要整机实地试飞验证。

试飞场景选择：优先选取降雨天气、高湿度山谷、沿江沿海空域，持续长时间巡航飞行。

试飞监测重点：

1. 飞控、IMU单元：是否出现姿态漂移、随机报错；

2. 电调、BMS电源模块：高温高湿环境下有无短路保护触发；

3. 图传、导航模块：高湿环境通信稳定性；

试飞结束后拆机检查：电路板涂层有无吸水发白、界面积水痕迹，复测绝缘电阻。

经常出现一类现象：样板防水测试全部通过，但整机密闭舱体内持续形成凝露，电路板局部受潮。此类情况代表涂层防水达标，但整机通风、密封结构存在缺陷，需要结构防护与涂层防护协同优化。

六、不同应用场景测试方案精简选型

6.1 新机量产出厂检测

100%执行：紫外荧光扫描、水滴接触角筛查；

批次抽样：凝露简易模拟测试、常温绝缘检测；

新机定型阶段：完整喷淋测试、500h恒定湿热、温湿循环耦合测试。

6.2 维修更换元件后局部补涂测试

维修属于局部施工，测试重点发生变化：

重点核查新旧三防漆或者纳米涂层交界区域连续性；优先开展简易凝露测试；射频模块补涂完成后，同步复测射频指标。

禁止大面积刷涂三防漆，严防漆雾漂移污染禁涂区域。

6.3 库存无人机定期复检

存放超过6个月整机抽样拆解，观察涂层有无老化发白、界面分离，抽样开展凝露模拟与绝缘测试，预判长期存储后的防水衰减。

七、防水测试高频误区梳理

误区1：水滴测试水珠不铺展，代表涂层防水施工合格

接触角仅代表表层疏水性能，无法检测涂层内部贯通针孔。很多样板表面疏水良好，水汽依旧能够透过微孔缓慢渗透，长时间高湿环境下发生腐蚀失效。必须搭配绝缘、湿热测试综合判定。

误区2：浸水测试不短路，就可以批量投产

短时浸水只能验证液态水瞬间防护，无法评估数月甚至数年水汽缓慢渗透带来的长期风险，不能省略恒定湿热长效测试。

误区3：纳米涂层足够薄，不存在防水失效风险

超薄不等于完美防护。多次叠加喷涂造成局部厚度不均、基底预处理残留油污、遮蔽胶带撕除时损伤薄膜，都会形成防水薄弱点，同样需要全套防水测试。

误区4：三防漆防水测试标准直接套用在纳米涂层上

两类涂层防水机理、厚度区间不同，浸水时长、绝缘电阻判定阈值不能完全统一。纳米涂层不适合长时间高压浸水测试，容易造成连接器内部水汽滞留，干扰判定结果。

误区5：只测试新涂覆样板，不开展老化后复测

部分涂层刚施工完成防水性能良好，经过高低温循环、长期高湿环境后出现老化、开裂，防水能力持续衰减。所有定型测试，必须包含老化后的复测环节。

误区6：防水测试只关注电路板本身，忽略禁涂区域污染

喷淋、凝露测试过程中，天线、气压传感器微孔附着纳米涂层或三防漆雾滴，虽然不会造成电路板进水，但是会引发信号漂移、高度测算故障，测试全过程需要同步核查禁涂区域状态。

八、防水测试不合格后的分级处置方案

依据缺陷严重程度形成闭环整改机制：

1. 轻微缺陷：局部微小漏涂、小范围涂层破损，在彻底清洁干燥基底后，精准补涂同型号纳米涂层或者三防漆，充分固化后重新完成全套防水复检；

2. 中度缺陷：多处针孔、涂层大面积厚薄不均、新旧涂层结合界面防水失效，需要完全脱除原有涂层，重新开展基底清洗、遮蔽、喷涂整套工序；

3. 严重缺陷：涂层大面积起皮、开裂、禁涂区域严重污染，脱除涂层后全面检测电路板金属线路是否发生腐蚀，评估电路板是否可以继续使用。

九、全文总结

完整验证三防漆与纳米涂层施工成型后的防水性能，不能依靠单一简易测试手段，需要搭建“紫外+接触角快速筛查→喷淋/浸水/湿热定量测试→温湿振动复合加速验证→整机空域试飞”四级闭环测试体系。

测试过程必须区分涂层特性差异化管控：厚膜三防漆重点排查厚度不均引发的开裂、元件底部积液渗透；超薄纳米涂层重点识别肉眼不可见的微漏涂、修补交界缝隙。同时严格区分“短期液态水防护”与“长期水汽阻隔能力”两大指标，杜绝仅依靠滴水、浸水测试片面判定防水效果。针对无人机独特的高空周期性凝露工况，交变湿热耦合温度循环测试是最贴合真实故障场景的验证手段。随着工业无人机向全天候作业方向发展，纳米涂层应用持续增加，不断完善适配超薄薄膜的无损防水检测方法，标准化测试验收流程，可以有效规避涂层施工缺陷带来的电路板受潮、腐蚀故障，保障无人机在降雨、高湿、近海环境稳定执行巡检、搜救、安防作业任务。
