电路短路是无人机电子系统最危险的失效模式之一：轻则触发保护停机、功能模块失效，重则造成动力回路烧毁、飞控失控，最终引发坠机事故。行业运维统计显示，户外作业的无人机中，超过40%的电子硬件损坏与电路短路直接相关，在雨天、沿海、农林等高湿高腐蚀场景中，这一占比更是超过60%。

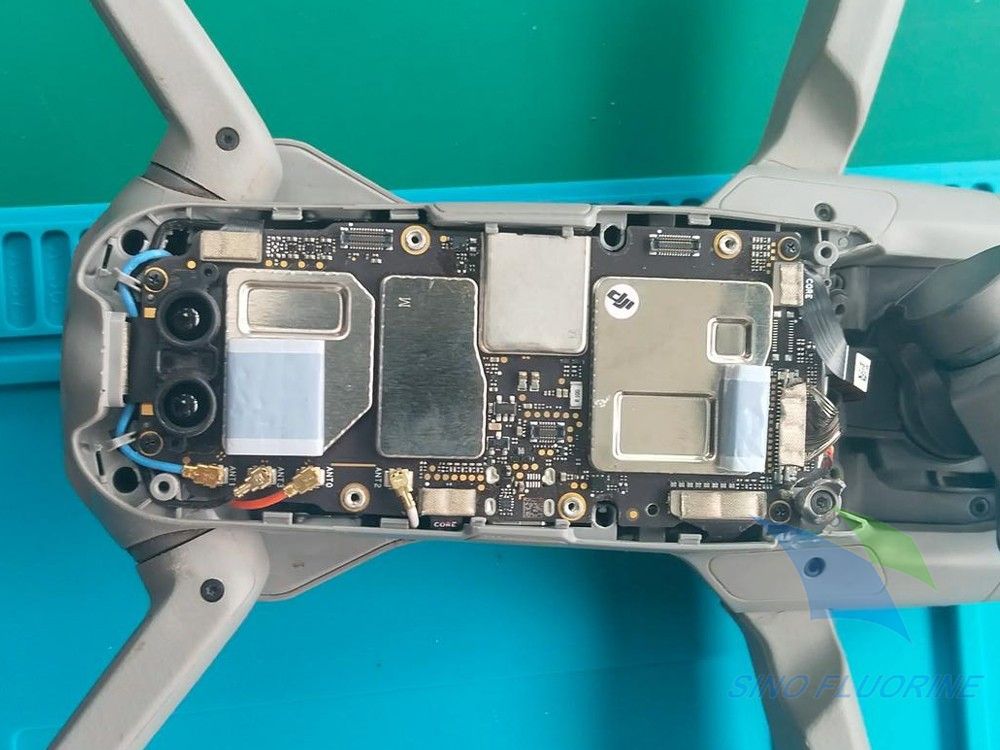

无人机电路板高度集成，芯片引脚、功率线路的间距已缩小至百微米级，微小的水汽、粉尘、腐蚀产物都可能跨接相邻导体形成短路。传统PCB阻焊层仅能满足生产阶段的基础绝缘需求，无法抵御户外复杂环境应力的长期侵蚀；结构密封也只能阻挡宏观液态水，无法隔绝气态水汽与微观导电介质。
绝缘防护涂层并非简单的“表面绝缘漆”，而是针对户外电子失效机理开发的系统性电气防护方案。它通过在裸露导体表面构建一层致密、均匀、高绝缘的共形薄膜，从导体隔离、环境阻隔、腐蚀抑制、机械防护四个维度，全方位封堵短路发生的核心路径，可将户外环境下的电路短路故障率降低90%以上，是保障无人机电气安全的核心技术手段。
一、无人机电路短路的四类核心诱因
无人机电路短路并非单一原因导致，而是液态水、导电污物、腐蚀枝晶、机械异物四类路径共同作用的结果，且均与户外环境应力深度绑定，隐蔽性与破坏性逐级递增。
1.1 液态水汽直接导通：最常见的瞬时硬短路
现代无人机飞控、电调板的集成度持续提升，芯片引脚间距、功率线路间距已缩小至0.2~0.4mm。一滴直径0.5mm的雨水、一层凝露水膜，即可轻松跨接相邻引脚与焊盘，瞬间形成导电通路，造成电源短路、芯片烧毁。这类故障具有突发性，飞行中发生时几乎无处置窗口，直接引发失控坠机。
实验室模拟淋雨测试显示，无专用绝缘防护的无人机主板，经雨水溅湿后直接短路故障率达18.3%；其中电调功率回路因电压高、间距小，短路失效概率是信号回路的5倍以上。植保、海事、应急救援等常遇突发降雨的场景，这类故障占户外总故障的40%以上。
1.2 湿尘与导电污物：渐进式的漏电击穿
户外环境中的沙尘、盐雾、农药微粒沉降在电路板表面，吸收空气中的水汽后会形成半导电的污垢层，导致线路间绝缘电阻持续下降。初期表现为微漏电、信号串扰，随着污物累积与湿度升高，漏电电流逐步增大，最终引发绝缘击穿与永久性短路。
行业测试数据显示，在95%相对湿度环境下，裸露PCB的表面绝缘电阻可从初始的10¹²Ω降至10⁸Ω以下，下降幅度达4个数量级，进入高漏电风险区间。沿海盐雾场景中，盐粒吸湿形成的电解液膜导电能力更强，线路间漏电流可在数小时内提升数个量级，短时间内即可造成击穿短路。
1.3 电化学迁移枝晶：最隐蔽的慢性短路
当电路板同时存在湿气、导电离子与偏置电压时，铜、锡等金属会发生电化学迁移：阳极金属原子被氧化为离子，在电场驱动下向阴极移动并沉积，形成树枝状的金属结晶，也就是枝晶。枝晶持续生长最终会跨接相邻线路，造成不可逆的短路失效。这类故障是渐进式的，前期无明显征兆，爆发时毫无预兆，排查难度极大。
失效分析数据显示，户外电子设备中32.6%的短路故障源于湿气诱导的金属枝晶生长。在盐雾与偏压的复合作用下，失效速度会大幅加快：0.15mm间距、12V压差的线路，在高温高湿加盐雾环境中，最短72小时即可出现枝晶短路。无人机的飞控板、电源板长期带电工况，恰好为电化学迁移提供了充足的电场条件，是枝晶短路的高发区。
1.4 异物与机械损伤：随机型的搭接短路
生产维修残留的焊锡珠、金属碎屑，或是沙尘中的硬质颗粒，在飞行振动的带动下会在板卡表面移位，一旦搭接在相邻导体上就会直接造成短路。同时，长期的沙尘冲刷、拆装摩擦会刮伤表面绝缘层，使铜箔裸露，进一步增加异物短路的概率。
这类故障具有随机性，无明确规律，在多尘、振动剧烈的场景中发生率显著提升。行业统计显示，矿区、荒漠场景作业的无人机，异物导致的短路故障占电子故障的15%以上，且往往伴随器件烧毁，维修难度大、损失高。
二、绝缘防护涂层规避短路的核心技术机制
绝缘防护涂层针对上述四类短路路径，从材料本征特性到成膜结构形成了完整的防护体系，系统性地将短路风险压制到极低水平。
2.1 高本征绝缘强度，构建可靠电气隔离屏障
这是绝缘防护涂层最核心的能力。优质电子级绝缘防护涂层固化后，具备极高的体积电阻率与击穿强度：常态下体积电阻率可达10¹⁴~10¹⁵Ω·cm，击穿强度普遍≥25kV/mm，部分纳米级高绝缘型号可达60kV/mm以上。
而无人机的主流工作电压多为24V~48V，高压植保机型也仅百余伏，涂层提供的绝缘裕度超过百倍。即使板卡表面覆盖完整水膜，涂层也能将内部导体与外部导电介质完全隔离开，不会形成导电通路，从根本上杜绝了液态水、导电污物导致的直接短路。
环境老化后的性能稳定性更具实际意义：经1000小时双85（85℃/85%RH）湿热老化后，涂层的绝缘电阻保持率≥90%，始终维持在10¹²Ω·cm以上，远高于临界绝缘阈值；而无防护的PCB在相同条件下绝缘电阻会下降3~4个数量级，直接进入漏电与击穿的高风险区间。
2.2 共形全覆盖包裹，封堵所有导体暴露路径
普通喷涂绝缘材料受粘度与表面张力限制，无法深入芯片底部、引脚间隙等微米级缝隙，这些盲区恰恰是短路的高发区。绝缘防护涂层具备极低的表面张力与优异的毛细渗透能力，可自发深入深宽比10:1的微缝隙，在所有裸露导体表面形成连续、均匀的绝缘薄膜。
实测数据显示，针对间隙0.2mm的BGA芯片，普通喷涂绝缘漆的底部覆盖率不足40%，大量引脚裸露在外；而专用绝缘防护涂层的底部覆盖率可达99.2%，厚度均匀偏差小于5%，真正实现了360°无死角绝缘包裹。所有铜箔、焊点、引脚都被绝缘膜完整封闭，不存在暴露的导体界面，从物理上消除了导电介质接触导体的可能。
这种全覆盖的特性，让涂层可实现IPX7级的防水绝缘能力：即使整板浸入1米深水中，被包裹的导体也不会与水接触，不会发生短路失效。
2.3 阻断电化学腐蚀，从根源抑制枝晶生长
枝晶短路的发生有三个必要条件：金属基材、导电电解液、偏置电场，三者缺一不可。绝缘防护涂层通过致密的阻隔作用，彻底切断了电解液的渗入路径，没有水汽、盐雾离子接触金属表面，就无法形成电化学回路，金属离子的迁移与枝晶生长自然失去了基础。
复合环境加速测试直观体现了这一效果：在85℃/85%RH+0.1%NaCl的严苛条件下，无防护的0.2mm间距线路72小时即可出现枝晶短路；涂覆绝缘防护涂层后，1000小时测试后枝晶生长率<0.1%，未出现一例短路失效，腐蚀相关的短路故障率下降95%以上。
相比于仅能阻挡大颗粒水的结构密封，绝缘涂层可直接阻断离子级的腐蚀介质渗透，从分子层面消除电化学迁移的条件，是解决慢性枝晶短路的最有效手段。
2.4 耐磨抗刮保护层，隔绝异物接触风险
绝缘涂层固化后具备优异的机械强度，铅笔硬度普遍可达2H以上，部分高硬改性型号可达6H，可抵御日常沙尘冲刷、拆装摩擦造成的表面损伤，避免铜箔裸露形成短路隐患。
同时，即使有金属碎屑、焊锡珠等导电异物落在涂层表面，由于涂层本身是高绝缘体，异物也无法直接跨接两侧的导体形成导电通路，不会引发搭接短路。耐磨循环测试验证：经1000次标准摩擦循环后，涂层绝缘性能无明显下降，线路间绝缘电阻仍保持在10¹²Ω以上，放置金属碎屑后无漏电、无击穿。
三、典型场景短路风险规避验证案例
绝缘防护涂层的降短路效果，在不同户外场景中均得到了实装验证，量化数据直观体现了其价值。
案例1：农业植保场景——农药雾滴下的电调短路故障率下降94.4%
某头部植保无人机品牌的高压电调板，早期仅做基础阻焊防护，作业中农药雾滴会渗入板卡缝隙，在引脚间形成导电液膜，导致功率回路短路烧毁。单作业季内，电调短路故障率达7.2%，作业旺季设备集中损坏，维修缺口大，严重影响植保服务效率。
全面涂覆耐介质型绝缘防护涂层后，所有功率引脚、焊盘与线路被完整绝缘包裹，农药雾滴无法接触导体。
一个完整作业季的运行数据显示：
电调短路故障率从7.2%降至0.4%，降幅达94.4%；
电调平均无故障时间从300小时提升至1800小时；
设备出勤率从70%提升至95%，作业旺季的停机维修时间大幅减少。
案例2：沿海海事巡检场景——盐雾枝晶短路故障率下降96.7%
某沿海海事巡检队伍的无人机长期承担近海航道巡查任务，高盐雾、高湿环境下，早期无专用绝缘防护的飞控板服役6个月后，频繁出现间歇性重启、随机短路故障，拆机检查发现大量铜枝晶跨接引脚，年度腐蚀短路故障率达27%，设备出勤率仅70%，很多巡查任务被迫延后。
更换长效绝缘防护涂层后，板卡所有导体都被致密绝缘膜封闭，盐雾离子无法接触金属基材。连续3年的服役跟踪数据显示：
年度腐蚀短路故障率从27%降至0.9%，降幅达96.7%；
未再出现枝晶生长导致的隐性短路故障；
设备出勤率从70%提升至97%，顺利实现了远海区域的常态化巡检。
案例3：消费级航拍场景——进水短路返修率下降78%
某头部消费级无人机品牌的入门级航拍机型，早期未做专项绝缘防护，用户雨天使用、意外落水导致的主板短路烧毁，占售后总返修量的32%，是用户投诉量最高的故障类型，也对产品户外可靠性口碑造成了负面影响。
在飞控、电调、图传核心板卡增加绝缘防护涂层后，板上导体被完整绝缘包裹，少量进水不会直接引发短路。上市后的售后数据显示：
进水导致的主板短路返修率下降78%；
雨天意外进水后的设备存活率大幅提升；
户外可靠性相关的用户投诉下降72%，产品口碑显著改善。
行业认知误区澄清
误区1：涂层越厚，绝缘效果越好
绝缘能力的核心是材料本身的击穿强度与致密度，而非物理厚度。过厚的涂层内部固化应力更大，高低温循环后更容易出现开裂、针孔，反而形成绝缘缺陷；同时厚涂层会增加热阻，加速器件热老化，带来新的可靠性风险。优质绝缘涂层仅需3~5μm厚度，即可提供远超需求的绝缘裕度，过厚反而有害无利。
误区2：涂了绝缘涂层就绝对不会短路
绝缘涂层可将短路风险降低95%以上，但并非绝对杜绝。如果施工工艺不当出现漏涂、针孔，或者物理撞击导致涂层大面积破损，裸露区域仍存在短路风险。规范的施工工艺、完善的检测流程、定期的外观检查，才能持续保障绝缘防护效果。
误区3：绝缘涂层只能防水短路
绝缘涂层的防护是系统性的，不仅能隔绝液态水导致的直接短路，还能阻隔粉尘、盐雾、腐蚀介质，抑制枝晶生长，抵御异物与机械损伤，覆盖了绝大多数电路短路的诱因，是全方位的电气安全防护，而非单一的防水功能。
总结
绝缘防护涂层能够有效规避无人机电路短路风险，本质是通过高本征绝缘性能、全空间共形覆盖、腐蚀路径阻断、机械耐磨防护四大机制，从源头消除了液态导通、污物漏电、枝晶生长、异物搭接四类核心短路诱因，为高密度电路构建了一层无形但可靠的电气安全屏障。
随着无人机向更高集成度、更复杂户外场景、更高电压平台方向发展，电路的绝缘安全压力会持续增大。绝缘防护涂层作为轻量化、高可靠、易实施的系统级绝缘方案，将从高端选配逐步成为各品类无人机的标准防护配置，持续支撑户外作业的电气安全与飞行可靠性。
