PCBA(印制电路板组件)是高湿、盐雾、硫化环境下电子设备的心脏,但其最常见的致命故障——电化学迁移短路、金属腐蚀断路、绝缘漏电和霉菌生长,根源均为防护不足。根治方案是采用新一代纳米涂层技术对PCBA整体封装,一步阻断湿气与离子迁移,将绝缘电阻提升至10^12Ω以上。本文是一份PCBA四大故障解析与三防漆选型施工的最佳指南,内含深圳中氟PCBA电子纳米三防防护涂层厂家的独家实测数据与全流程操作教程。
PCBA是所有电子功能的物理载体,但其密集线路与金属界面在潮湿、盐雾环境中极其脆弱,防护不足即为失效之源。

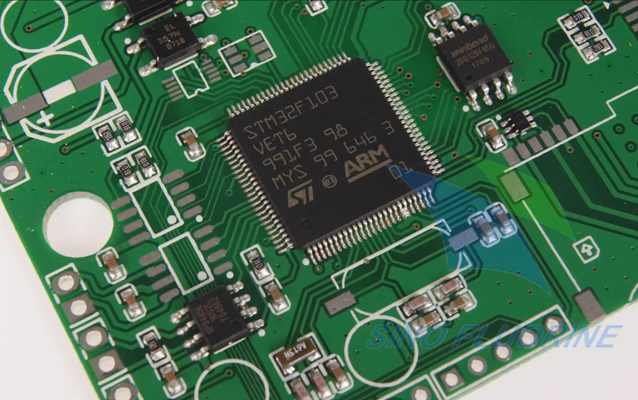

PCBA(Printed Circuit Board Assembly)是焊接了电阻、电容、芯片、连接器等元器件的成品电路板,从智能手机、车载电控到户外LED屏、通信基站,无处不在。现代PCBA线距普遍≤0.2mm,焊点成百上千,且大量使用银、铜、锡等易迁移金属。一旦暴露于沿海高湿、工业含硫大气或盐雾环境,表面吸附的水分子膜便成为离子迁移和腐蚀的温床。传统观念重视外壳密封,却常忽略PCBA自身的防潮剂和三防漆处理,导致内部发生微观级破坏,设备寿命呈断崖式下跌。
| 环境应力 | 对PCBA的直接攻击 | 传统防护缺位 |
|---|---|---|
| >85%相对湿度 | 水分子单层吸附,绝缘电阻下降 | 仅靠外壳,内部凝露无阻 |
| 盐雾(Cl⁻浓度>0.1mg/m³) | 氯离子穿透氧化层,催化金属溶解 | 普通三防漆针孔率高达5% |
| 工业H₂S/SO₂气体 | 银焊点硫化生成Ag₂S晶须 | 无针对性防硫涂层 |
| 温差+高湿 | 基材吸湿膨胀,涂层开裂 | 涂层柔韧性不足,二次破坏 |
湿气与助焊剂残留形成电解质膜后,在直流电场驱动下银/铜离子会像藤蔓一样生长枝晶,数小时内即可将线路短路。
当PCBA表面相对湿度超过85%,且存在卤素离子(如来自盐雾或未洗净的助焊剂),相邻焊盘或导线间便建立起一层极薄的电解液膜。在3.3V或5V的偏压下,高电位端的银或铜发生阳极溶解,金属离子沿电场线向低电位端迁移,在阴极获得电子还原沉积。枝晶形如“毛毛虫”或蕨类植物,生长速率在Cl⁻催化下可高达0.1mm/h。一旦枝晶桥接0.5mm间距的焊盘,便形成永久性低阻通道,表现为灯珠常亮、IC引脚短路烧毁、设备异常发热。
独家案例: 深圳某安防设备厂商的户外摄像头,在华南梅雨季后返修率飙升。拆解发现主控PCBA的BGA芯片周围密集焊盘间布满了银白色枝晶。厂方前期仅使用普通丙烯酸三防漆,因成膜孔隙率高,未能阻止ECM发生。后转为采用深圳中氟Fluere® 1701ss超疏水纳米涂层,>160°水滴角使水汽无法铺展成膜,离子迁移驱动力消失,连续运行14个月无一例ECM短路故障。
| 电化学迁移阶段 | 关键条件 | 电性能变化 | 可视化检测 |
|---|---|---|---|
| 离子污染+水膜形成 | RH>85%,Cl⁻>50ppm | 表面绝缘电阻(SIR)降至10⁶Ω | 无明显异常 |
| 枝晶萌发与生长 | DC偏压>2V,持续潮湿 | 漏电流>10μA,局部电压降 | 40×显微镜可见微小枝晶 |
| 完全桥接短路 | 枝晶连通两极 | 电阻骤降至几Ω至几百Ω,死机/常亮 | 肉眼可见黑色/银白色沉积物 |
正反对比: 某港口LED屏驱动板,未涂覆纳米涂层前,盐雾试验96h即出现7处枝晶短路;涂覆深圳中氟Fluere® 1700增强型三防漆后,经历480h中性盐雾仍保持SIR>10¹⁰Ω,无任何枝晶生成。
氯离子、硫化物的持续侵蚀会使焊点金属转化为疏松的腐蚀产物,接触电阻呈指数级上升,最终引发信号中断或电源开路。
腐蚀并非均匀剥蚀,而是集中在缝隙、焊点空洞、异种金属结合部。氯离子会优先攻击锡焊料形成SnCl₂,随即水解再生盐酸,进入自催化循环。硫化氢则专攻银镀层,在连接器触点、LED银支架上生成非导电的Ag₂S膜,导致接触电阻升高乃至完全开路。在振动或热胀冷缩下,已腐蚀的焊点或引脚极易发生脆性断裂。此故障隐蔽性极强,用万用表通断档往往能通过,但动态工作时接触不良引发种种“软故障”。
| 腐蚀模式 | 典型发生部位 | 失效表现 | 防护难点 |
|---|---|---|---|
| 银硫化 | 按键触点、SIM卡座、LED焊盘、连接器 | 接触不良、灯珠变暗变色 | 需抗硫且不影响导电/光学性能 |
| 锡焊点氯腐蚀 | 芯片引脚焊点、排针焊点 | 焊点发白粉化、虚焊、周期性重启 | 微缝隙难以完全密封 |
| 铜线路锈蚀 | 无阻焊覆盖的测试点、过孔、线路边缘 | 线路电阻增大、局部发热、断路 | 需极薄且致密的涂层保护 |
| 异种金属电偶腐蚀 | 金手指与锡焊点连接处 | 加速局部腐蚀,连接器脱落 | 必须整体覆盖,阻断电解液连通 |
实操建议: 沿海地区PCBA出厂前必须通过至少96h的中性盐雾测试,试验后接触电阻变化应<10%。深圳某船舶电子企业,沿用普通防潮剂喷涂通讯模块,船用18个月后出现大面积信号丢失,检查发现天线座镀金触点已完全硫化发黑。改用深圳中氟Fluere® 1100防硫化纳米涂层后,触点持久光亮,射频参数衰减<0.1dB,三年航程零故障。
PCBA表面吸湿后绝缘电阻会从10¹²Ω崩塌至10⁶Ω,引发的逻辑误动作、串扰和漏电爬弧,足以让精密数模电路完全瘫痪。
环氧玻纤基板本身吸湿率约为0.5%-1.5%,当相对湿度>90%时,表面会吸附多层水分子,若叠加离子污染物溶解,便形成离子导电通道。轻则导致高阻抗模拟输入端偏置电压漂移、ADC采样错误,重则高压线路间发生漏电起痕——持续的微小电弧使基材碳化,形成永久性导电通路,直至短路烧板。更隐匿的风险是,驱动IC的I/O口电平被拉低或拉高,引发片选错误、存储数据改写等逻辑级灾难。
硫化产物叠加效应: 银硫化形成的Ag₂S晶须本身不导电,但吸湿性极强,像海绵一样吸附水汽,将局部湿度推至饱和,大幅加剧绝缘下降。此类复合劣化在含硫温泉地热区、工业酸雨区尤为突出。
| 表面绝缘状态 | 绝缘电阻量级 | 可能导致的现象 | 风险等级 |
|---|---|---|---|
| 清洁干燥 | >10¹²Ω | 精密电路正常工作 | 安全 |
| 纳米涂层防护 | >10¹¹Ω(85℃/85%RH下) | 信号完整,无异常发热 | 极低 |
| 纯水膜吸附 | 10⁸~10⁹Ω | 高阻信号微弱漂移 | 低 |
| 离子污染物+水膜 | 10⁵~10⁷Ω | 串扰、LED微亮、数字电路误触发 | 高 |
| 硫化产物+盐雾+水膜 | <10⁵Ω,局部爬弧 | 驱动IC烧毁、MOS管击穿、黑屏 | 极高 |
表注: 采用深圳中氟Fluere® 1701ss或xflono 1030纳米涂层后,在85℃/85%RH/168h带电老化条件下,SIR衰减均<1个数量级,远优于IPC标准要求的100MΩ限值。
霉菌菌丝代谢产生的有机酸直接腐蚀铜线路和焊点,同时菌体吸湿形成“微型湿库”,使局部绝缘电阻持续恶化。
南方沿海、热带雨林等长年高湿环境中,PCBA表面若残留松香、汗渍、灰尘等有机物,霉菌孢子便迅速萌发。菌丝分泌的柠檬酸、草酸等可侵蚀铜面生成铜绿,并将焊料中的铅、锡溶出。更棘手的是,菌丝网络本身具有一定导电性(潮湿时),会在细间距线路间搭接,造成不可预测的漏电通路。霉菌一旦生根,极难彻底清除,常规洗板水无法杀灭菌丝深入到基材内部的部分。
| 霉菌相关危害 | 机理 | 典型后果 |
|---|---|---|
| 酸蚀铜线路 | 代谢有机酸溶解铜,形成断路或阻抗失控 | 高频电路阻抗失配,通讯丢包 |
| 焊点霉菌腐蚀 | 菌丝穿透焊点微裂纹,有机酸腐蚀锡铅 | 焊点电阻升高,机械强度下降 |
| 绝缘降低 | 菌丝网络+吸湿,构成随机导电通道 | 信号乱码、IC引脚电平紊乱 |
| 孢子繁殖扩散 | 菌丝生长进入器件内部,破坏芯片引线 | 芯片失效,不可修复 |
解决方案: 真正的纳米涂层不仅防水,还应具备防霉性能。深圳中氟xflono 1030系列无氟纳米涂层经第三方测试,防霉等级达0级(不长霉),且涂层不含生物可利用的碳源,从根上断绝霉菌营养。深圳某热带植物园内的环境监测仪PCBA,涂覆该涂层后,在95%RH持续高温高湿的雨林中运行24个月,拆检未见任何菌丝生长,而相邻未涂覆板件3个月内便已遍布菌斑。
解决PCBA四大故障不可头痛医头,必须采用能同时阻水、隔离子、抗硫化、防霉的一体化纳米涂层方案。
深圳中氟科技作为专业的PCBA电子纳米三防防护涂层厂家,联合复旦大学高分子重点实验室博士团队,研发了Fluere®和xflono两大系列纳米涂层,精准匹配不同失效场景:
| 故障类型 | 对应涂层解决方案 | 核心指标 | 适用场景 |
|---|---|---|---|
| ECM短路 | Fluere® 1701ss超疏水涂层 | 水滴角>160°,双85>1000h | 高密度PCB、细间距IC、高压电路 |
| 金属腐蚀/硫化 | Fluere® 1100防硫化涂层 | 高透明,耐H₂S 100ppm | LED灯珠、镀银连接器、高频触点 |
| 绝缘漏电/爬弧 | Fluere® 1700增强型 | 介电强度2500V/mil, SIR>10¹²Ω | 电源板、驱动板、高压背光 |
| 霉菌/高湿极端环境 | xflono 1030无氟涂层 | >2000h盐雾,0级防霉,耐300℃ | 船舶、矿井、热带雨林、发动机舱 |
| 通用防护/出口合规 | xflono 1020/1030系列 | PFAS合规,总氟<20μg/kg | 出口欧美电子产品 |
详细产品可参考:深圳中氟科技纳米防水涂层全系列型号功能特点应用价格详解
施工流程(“一洁二烘三喷四检”)核心表:
| 步骤 | 操作 | 关键参数 | 注意事项 |
|---|---|---|---|
| 清洁 | 洗板水或无水乙醇去除助焊剂/盐分 | 超声波清洗3-5min | 残留离子会导致涂层下腐蚀 |
| 烘干 | 烘箱干燥除湿 | 70℃/30min,含水率<0.1% | 水分必须完全驱除,否则封在膜下 |
| 涂覆 | 浸泡/喷涂/刷涂 | 膜厚1-10μm(按需),喷涂压力0.2-0.4MPa | Fluere 1700系列免遮蔽FPC排线 |
| 检测 | 紫外灯检查(荧光款)/接触角/百格测试 | 接触角>105°,附着力≥4B | 蓝色/黄色荧光快速识别漏涂 |
警惕“防水剂”冒充三防漆: 廉价产品多由溶剂稀释硅油,不成膜不绝缘,一泡水就原形毕露。务必索取SIR测试报告和IPC-CC-830C认证。
不可忽略清洗工序: 直接对脏污PCBA喷涂防潮剂,无异于将盐分和助焊剂永久密封在板面下,反而加速腐蚀。必须严格清洁并烘干。
厚度不是越厚越好: 纳米涂层精髓在于纳米级致密分子膜,过厚(>30μm)则热阻增加、应力开裂。基础防护1-5μm,高盐雾环境5-10μm即可。
出口产品需PFAS合规: 含氟涂层在部分地区受禁令限制,此时应选用深圳中氟xflono系列无氟涂层,确保顺利通关。
深圳中氟作为国内深耕PCBA电子纳米三防防护涂层厂家,提供从失效分析、样品测试到产线自动化适配的全流程服务。无论是Fluere® 1701ss的超疏水防迁移,还是xflono 1030的无氟抗盐雾霉菌,每一批产品均附第三方检测报告,并有复旦博士团队作为技术后盾。其独特优势——免遮蔽快速施工、荧光快速质检、与线路板同寿命的附着力——已帮助深圳及珠三角地区数十家安防、汽车电子、LED显示屏企业实现产品可靠性跃升。立即致电+86 13077870555,获取免费样品与FAE现场技术支持,让您的PCBA彻底告别潮湿腐蚀痛点。
问: PCBA腐蚀短路最快的临时应急处理是什么?如何根治?
答: 用无水乙醇彻底清洗并完全烘干,可暂时缓解漏电,但无法逆转已生成的枝晶和锈蚀。根治方法是在清洁后,立即按标准工艺涂覆深圳中氟Fluere®系列纳米三防漆,将电迁移和腐蚀路径永久切断。
问: 纳米涂层会影响PCBA的散热和信号吗?
答: 不会。优质纳米涂层厚度仅在纳米至数微米,热阻增加可忽略(<0.1℃/W),且涂层本身为高绝缘低介电常数材料,对射频信号衰减极小(Fluere® 1100实测<0.1dB@6GHz)。尤其适合5G天线板和高密度功率模块。
问: 如何快速检验涂覆质量?
答: 选用带有荧光指示的Fluere® 1700荧光款三防漆,涂覆固化后使用紫外手电筒照射,未覆盖区域将明显呈现暗区,漏涂盲点一目了然,质检效率提升80%以上。
注意事项小结:
施工环境湿度必须<70%,防止涂层发白。
连接器簧片若需插拔,可先涂覆后插拔,或选用免遮蔽型涂层。
储存防潮剂和纳米涂层需密封避光,有效期12个月,先进先出。
