基底预处理是无人机电子防护涂层施工的核心前置工序，直接决定涂层的界面附着力、致密度与长期防护寿命，其重要性远超涂覆工艺本身。无人机电子元件服役环境复杂，焊接助焊剂残留、指纹油污、微米级粉尘、铜箔氧化层、旧涂层残留等多种污染，会在涂层与基材之间形成弱界面层，最终导致涂层起泡、整片脱落、防护失效。行业统计数据显示，电子防护涂层的失效案例中，62%源于预处理不达标；其中纳米涂层因预处理不合格导致的失效占比高达76%，而三防漆约为34%——两者对预处理的要求存在量级差异。
传统三防漆依靠50—100μm的厚膜结构，可覆盖部分微观界面缺陷，对预处理要求相对宽松；而纳米涂层凭借0.5—5μm的超薄致密成膜实现防护，界面瑕疵会直接贯穿膜层形成腐蚀通道，因此对基底洁净度、表面能、微观平整度的要求远高于三防漆，必须建立更严苛的全流程预处理管控体系。其中等离子清洁活化是纳米涂层预处理的核心工艺，可将基材表面能从42mN/m提升至72mN/m以上，让涂层附着力提升2倍以上。
一、基底预处理的核心地位与失效底层逻辑
无人机长期服役于户外全域环境，盐雾、湿热、沙尘、高低温循环会持续冲击防护涂层，而界面是整个防护体系最薄弱的环节。预处理的核心目标，就是彻底消除涂层与基材之间的弱界面层，让两者形成牢固的分子级结合，从根源避免腐蚀介质从界面渗入导致的整片脱落。
（一）无人机电子元件的典型基底污染来源
无人机主板、电调、传感器等元件经过焊接、转运、组装等多道工序，表面会形成多层级污染，按尺寸可分为三类，全部会影响涂层附着力：
第一类是宏观可见污染，包括焊接残留的助焊剂、锡珠锡渣、组装留下的指纹油污、生产过程中的粉尘碎屑，这类污染肉眼可见，也是最容易被重视的部分。
第二类是微观有机残留，包括助焊剂的高分子残留、脱模剂、环境沉降的有机蒸汽膜，厚度仅几十纳米，肉眼完全不可见，但会直接阻隔涂层与基材的结合，形成“虚粘”状态——外观看似粘牢，实际轻轻一刮就整片脱落。
第三类是界面氧化与弱边界层，包括铜箔引脚的氧化层、基材表面的低分子析出层、旧涂层的溶胀残留层，这类层状结构本身强度极低，涂层粘在弱边界层上，受力后会从弱层内部断裂，表现为涂层脱落但表面仍有“基底残留”。
对于返修的在役无人机，还存在第四类污染：旧的三防漆或纳米涂层残留，以及腐蚀产生的氧化物、盐析物，这些残留会导致新旧涂层之间相容性差，层间结合力不足，短期就会分层脱落。
（二）预处理失效的连锁故障机理
预处理不合格导致的涂层失效，并非简单的“掉一块漆”，而是会引发连锁反应，最终造成电子元件腐蚀、整机故障：
第一步，界面弱结合形成隐蔽缺口。涂层与基材之间存在油污、水膜或氧化层，局部附着力不足，外观无异常，但界面存在微观缝隙。
第二步，腐蚀介质沿界面扩散。户外环境中的水汽、盐雾、农药雾气，从涂层边缘或微观针孔处渗入界面，沿着弱结合区域向四周扩散，逐步剥离涂层与基材的结合。
第三步，涂层整片脱落与腐蚀爆发。随着腐蚀介质持续侵入，涂层脱落面积不断扩大，基材直接暴露在腐蚀环境中，短时间内出现焊点腐蚀、电路短路、接口接触不良等故障。
某电力运维团队的跟踪数据显示，预处理不合格的无人机飞控板，沿海盐雾环境下6个月内的腐蚀故障率是规范预处理产品的8.3倍，且失效多为大面积连片腐蚀，维修难度远高于局部缺陷。
（三）行业失效数据：预处理是涂层故障的首要诱因
行业可靠性统计显示，在所有导致防护涂层失效的因素中，预处理不合格占比高达62%，远超施工工艺、材料选型、固化工艺等因素。
其中，纳米涂层对预处理的敏感度远高于传统三防漆：
三防漆因预处理导致的失效占比约34%。得益于50—100μm的厚膜结构，即使界面存在轻微缺陷，厚膜也能通过自身强度覆盖部分缺口，延缓失效速度。
纳米涂层因预处理导致的失效占比达76%。由于纳米涂层总厚度仅0.5—5μm，一个微米级的杂质就会贯穿整个膜层，形成腐蚀通道；一层纳米级的有机水膜，就足以让整片涂层的附着力下降60%以上。
这也意味着，导入纳米涂层不能直接沿用三防漆的预处理流程，否则大概率出现批量防护失效，浪费纳米涂层的材料性能优势。很多企业初期使用纳米涂层时反馈“防护效果不如三防漆”，本质原因就是预处理标准没有同步升级。
二、三防漆与纳米涂层的预处理要求量级差异
三防漆与纳米涂层的成膜机理、膜厚结构、防护逻辑完全不同，对应的基底预处理要求也存在量级差异。用三防漆的预处理标准做纳米涂层，必然出现附着力不足、缩孔漏涂、防护寿命短等问题。两者的核心差异体现在四个维度。
（一）界面洁净度要求：相差三个数量级
界面洁净度是预处理的基础指标，通常用表面离子残留量、有机残留量来量化。
传统三防漆：要求表面离子残留≤1.5μg/cm² NaCl当量，肉眼无可见油污即可。厚膜结构下，少量微观残留不会穿透整个涂层，对整体防护影响有限。
纳米涂层：要求表面离子残留≤0.5μg/cm²，有机残留达到分子级清洁水平，无任何亚微米级油污膜。由于涂层极薄，任何分子级残留都会直接影响成膜连续性，形成缩孔、针孔，导致防护失效。
第三方洁净度测试显示，普通溶剂擦拭只能达到三防漆的洁净要求，无法满足纳米涂层的分子级清洁标准；只有搭配等离子干法清洁，才能稳定实现纳米涂层要求的洁净度等级。
（二）表面能与浸润性要求：纳米涂层门槛翻倍

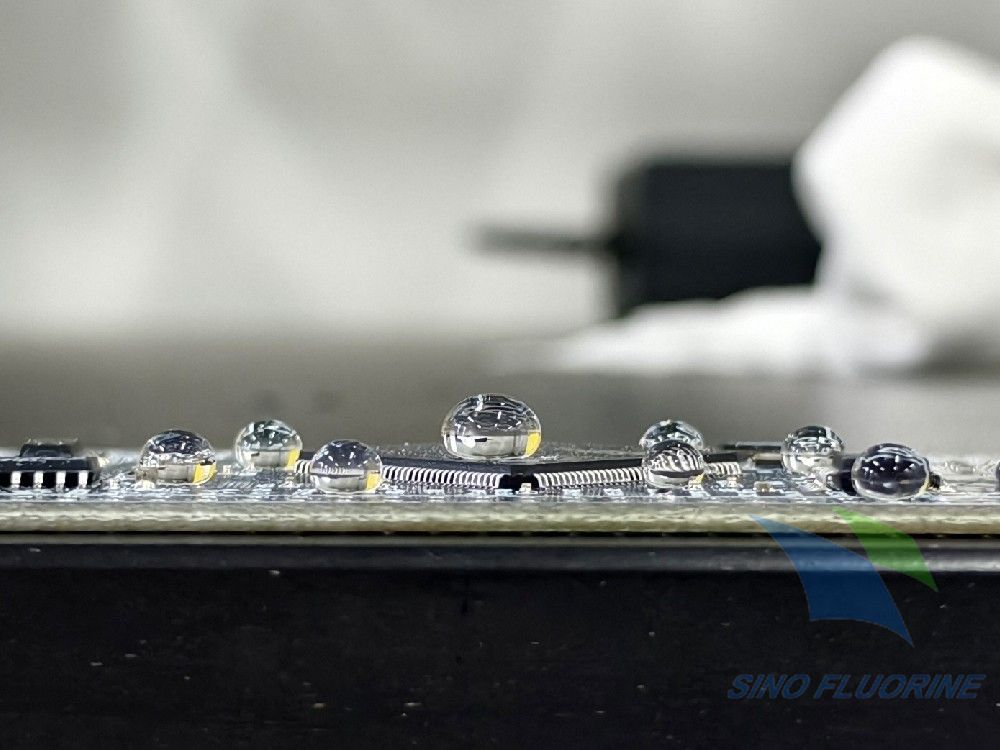

表面能直接决定涂层能否在基材表面充分浸润铺展，是形成连续均匀膜层的前提，通常用水接触角来量化——接触角越小，表面能越高，浸润性越好。
传统三防漆：要求水接触角≤70°，对应表面能≥38mN/m，即可保证涂料充分铺展，不会出现大面积缩孔。
纳米涂层：要求水接触角≤30°，对应表面能≥70mN/m，才能让低粘度的纳米涂层充分浸润基材，形成连续致密的超薄保护膜。如果表面能不足，纳米涂层会像水珠在荷叶上一样收缩，形成大量针孔与漏涂。
实测数据显示，焊接后的常规FR-4基板，初始水接触角约75°，表面能约40mN/m，仅能满足三防漆的基础要求；必须经过等离子活化处理，才能将接触角降至30°以内，达到纳米涂层的浸润标准。
（三）微观缺陷容忍度：三防漆可覆盖，纳米涂层零容忍
对于微米级颗粒、轻微氧化层、引脚划痕等微观缺陷，两类涂层的容忍度天差地别。
传统三防漆：厚膜结构可完全覆盖几微米甚至几十微米的颗粒与划痕，缺陷不会穿透整个涂层，对防护寿命影响很小。
纳米涂层：对微观缺陷零容忍。单个2μm的粉尘颗粒，就会让1μm厚的纳米涂层在颗粒处凸起、破裂，形成贯穿整个膜层的针孔，成为腐蚀突破口。同时，铜箔表面的氧化层会导致涂层无法与金属基体直接结合，附着力下降80%以上。
这也是纳米涂层施工必须在千级洁净车间进行，而三防漆在万级车间即可施工的核心原因。
（四）旧层残留兼容性：纳米涂层需彻底清零
无人机返修重涂时，旧涂层残留的影响差异同样显著。
传统三防漆：同体系旧涂层少量残留，新涂的三防漆可通过溶剂轻微溶胀旧层，形成一定的层间结合，虽然附着力略有下降，但仍可满足基础防护要求。
纳米涂层：必须彻底清除所有旧涂层与残留杂质，无论是旧三防漆还是旧纳米涂层，残留都会形成弱界面层，导致新涂层层间剥离。尤其是在旧三防漆表面直接涂纳米涂层，两者相容性差，层间附着力不足原有力的30%，户外服役3个月就会大面积分层脱落。
三、标准化全流程基底预处理工艺体系
针对无人机电子元件的防护涂覆，规范的预处理必须遵循“分级处理、先粗后精、活化收尾、干燥流转”的原则，建立从入料到涂覆前的全流程标准化工序。对于三防漆施工，可适当简化部分精细工序；但对于纳米涂层施工，每一步都必须严格管控，才能保障最终的防护性能。
步骤一：来料分级评估，匹配对应处理路线
预处理并非所有板子都用同一套流程，需先根据污染程度、器件类型、涂层类型分级评估，匹配对应工艺，避免过度处理或处理不足。
1. 污染程度分级：
轻度污染：新制焊接板，无明显助焊剂残留与油污，仅存在少量粉尘与轻微氧化，多见于SMT后直接涂覆的全新主板。
中度污染：有可见助焊剂残留、少量指纹油污，多见于存放一段时间或经过手工补焊的板子。
重度污染：有大量助焊剂、油污、锡渣，或为返修旧板，带有旧涂层与腐蚀产物，多见于在役返修的无人机板卡。
2. 器件敏感等级评估：区分普通PCB、高压模块、MEMS传感器、光学模块，敏感器件禁用湿法清洗，避免造成器件损伤。3. 涂层类型匹配：三防漆施工可采用“湿法清洁+干燥”的基础流程；纳米涂层施工必须增加等离子活化工序，达到分子级洁净与高表面能要求。
步骤二：重污染预清洗，去除宏观有机残留
针对中度、重度污染的板子，先通过湿法清洗去除大面积的助焊剂、油污、锡渣等宏观污染物，为后续精细处理减负。
1. 主流工艺选型：
气相清洗：采用电子级清洗剂蒸汽冷凝清洗，可溶解各类助焊剂与油污，清洗后板面无残留，适合批量重度污染板。清洗后助焊剂去除率可达99%以上，能满足三防漆的洁净要求，但无法去除分子级有机膜，不能直接满足纳米涂层要求。
超声波清洗：搭配中性电子清洗剂，通过超声振动去除缝隙中的锡渣、颗粒残留，适合元器件密集的飞控主板。但MEMS传感器、气压计、光学器件禁止使用超声波清洗，避免造成器件永久性损伤。
2. 关键管控点：清洗后需用干燥氮气吹扫缝隙中的残留液体，防止积液进入器件内部；严禁用普通抹布、纸巾擦拭板面，避免留下纤维碎屑，形成新的污染。
步骤三：精细干法除杂，消除氧化层与微米级颗粒
湿法清洗后，板面仍存在微米级氧化层、亚微米颗粒与分子级有机残留，必须通过干法工艺精细去除，这一步是纳米涂层预处理的核心工序之一，三防漆施工可根据需求省略。
1. 低压等离子刻蚀除杂：采用氧氩混合气体的低压等离子，通过高能粒子的物理轰击与化学反应，彻底去除铜箔表面的氧化层、分子级有机残留与亚微米粉尘。优化工艺参数下，氧化层去除率可达98%以上，同时不会损伤基材与精密器件。
这一步的优势是全程干法、无液体，可安全处理MEMS、光学类敏感器件，同时实现全角度覆盖，BGA底部、引脚缝隙等湿法清洗不到的位置也能处理到位。
2. 离子风吹扫除尘：用经过过滤的离子风，吹扫板面去除松散的微米级粉尘，同时消除静电，避免静电吸附粉尘造成二次污染。这一步是所有涂层类型都建议执行的基础工序。
步骤四：等离子表面活化，构筑高结合力界面基础
这是决定纳米涂层附着力的核心工序，也是整个预处理体系中最关键的一步。其原理是通过等离子体在基材表面引入极性活性基团，同时微观刻蚀提升表面粗糙度，大幅提升表面能，让涂层与基材形成牢固的分子级结合。
1. 核心性能提升：
常规FR-4基板初始表面能约42mN/m，经优化的真空等离子活化处理后，表面能可稳定提升至72mN/m以上，水接触角可降至15°以内，完全满足纳米涂层的浸润要求。
对应性能数据：等离子活化后，纳米涂层的百格附着力0级通过率从35%提升至99%以上，中性盐雾防护寿命提升3倍以上；而对于三防漆，活化后附着力仅提升15%左右，量产中很少专门配置该工序。
2. 工艺管控要点：
根据基材类型调整气体配比与功率：普通FR-4主板用氧氩混合气体，MEMS传感器用低功率氩气纯物理处理，避免损伤微结构。处理时间控制在90—120秒，过度处理会造成基材表面刻蚀过度，反而降低结合力。
步骤五：恒温干燥除水，消除肉眼不可见的吸附水膜
高温高湿环境下，基材表面会快速吸附一层厚度达几十纳米的水膜，肉眼完全不可见，但会严重阻隔涂层与基材的结合，是导致涂层起泡、脱落的核心诱因之一。这一步对纳米涂层尤为重要。
1. 标准工艺参数：将预处理后的基板置于40—60℃洁净烘箱中，预热10—30分钟，具体时间根据基板大小、元器件密度调整。核心判定标准是：基材表面温度高于环境露点温度3℃以上，确保吸附水膜完全蒸发。
2. 效果验证数据：
梅雨季环境相对湿度＞85%时，未做预热除水的纳米涂层，百格附着力不合格率达32%；规范预热处理后，不合格率可降至3%以内。
同环境下，三防漆的不合格率从8%降至2%，影响相对较小，很多产线会在干燥季节省略这一步，但高湿期必须执行。
3. 注意事项：预热后需在15分钟内完成涂覆，避免基板冷却后再次吸附水汽；纳米涂层的时限要求更严格，三防漆可放宽至30—60分钟。
步骤六：洁净流转管控，避免二次污染与二次吸潮
预处理完成到涂覆施工之间的流转环节，很容易被忽视，但却是影响良率的隐形杀手。如果预处理后的板子长时间暴露在普通车间环境中，会快速吸附粉尘与水汽，让前面的处理效果大打折扣。
1. 暂存环境要求：预处理后的基板需暂存在千级洁净度、相对湿度≤40%的干燥柜中，全程避免用手直接接触板面。
2. 时限管控：纳米涂层要求15分钟内进入涂覆工序，最长暂存不超过1小时；超出时限必须重新做等离子活化与预热除水。三防漆可适当放宽，但也建议2小时内完成涂覆。
3. 流转方式：采用防静电洁净托盘转运，禁止堆叠摩擦，避免刮花处理后的表面，产生新的碎屑污染。
四、无人机典型电子元件的专项预处理规范
无人机不同电子元件的结构、敏感度、服役工况差异极大，不能采用统一的预处理方案，必须针对器件特性定制专项规范，在保障洁净度的同时，避免损伤精密器件。
（一）飞控与通用PCB主板：全流程标准化处理
飞控主板是无人机的核心大脑，元器件密集、BGA芯片多、缝隙复杂，对防护可靠性要求高，同时器件相对耐造，可接受全流程预处理。
工艺路线：重度污染先气相清洗→离子风除尘→等离子清洁活化→预热除水→待涂覆。
管控重点：重点保障BGA芯片底部、通孔、引脚缝隙的清洁到位，避免助焊剂残留藏在缝隙中，后期缓慢析出破坏涂层附着力。
涂层适配：三防漆可省略等离子活化，纳米涂层必须执行全流程。
（二）高压动力电调：重点管控离子残留与绝缘安全
动力电调承载大电流高电压，残留的助焊剂离子会在高压下引发爬电、短路，同时电调发热量高，涂层附着力不足会在冷热循环下快速脱落。
工艺路线：超声波气相清洗去除重助焊剂残留→离子残留检测→等离子活化→预热除水。
管控重点：清洗后必须做离子洁净度测试，纳米涂层要求离子残留≤0.5μg/cm²，避免高压环境下发生电化学腐蚀与爬电。同时重点处理MOS管引脚、功率回路焊点，确保高结合力，抵御冷热循环应力。
（三）MEMS惯性与气敏传感器：全程干法无液处理
MEMS陀螺仪、加速度计、气压计等传感器内部有微米级机械结构与透气孔，液体渗入会直接导致零点漂移、透气孔堵塞，是最容易因预处理报废的器件。
工艺路线：绝对禁止湿法浸泡清洗→离子风轻柔除尘→低功率真空等离子气相清洁→低温预热除水。
管控重点：等离子处理采用低功率纯氩气工艺，纯物理轰击去除污染，避免化学反应损伤微结构；全程无液体接触，防止液体通过透气孔、缝隙渗入传感器内部。
行业反面案例数据显示，采用超声波湿法清洗带MEMS的飞控板，陀螺仪零点漂移超标率可达30%以上，气压计堵塞率超15%，整板报废率极高。换成干法等离子工艺后，器件不良率可降至0.3%以内。
（四）光学雷达与光电吊舱：局部遮蔽+精准处理
激光雷达、红外热成像、可见光相机等光学器件，光学窗口镀膜精密，接触清洗剂、等离子过度处理都会损伤镀膜，导致透光率下降、成像模糊。
工艺路线：光学窗口用高精度金属治具完全遮蔽→周边电路局部等离子清洁→干燥氮气吹扫。
管控重点：绝对禁止清洗剂直接接触光学表面，等离子处理控制范围，仅处理周边电路引脚，避免长时间照射光学窗口造成镀膜损伤。预处理后检查窗口洁净度，无任何污染残留方可进入涂覆工序。
（五）连接器与金手指触点：全程防护杜绝残留
连接器、金手指是电气连接的核心部位，清洗剂、涂层残留会导致接触电阻升高、信号中断、充电异常。
工艺路线：预处理前用耐高温遮蔽胶带+硅胶堵头完全封堵接口内部与金手指接触区域→整体预处理→去除遮蔽后检查触点洁净度。
管控重点：确保遮蔽无间隙，防止清洗剂、等离子处理后残留进入接口内部；预处理后用放大镜检查触点，无任何油污、杂质残留，避免后续涂覆时涂层渗入。
（六）返修旧板：旧涂层彻底清除+全新界面重建
在役无人机返修重涂是运维中的高频场景，旧涂层残留是重涂失效的首要原因，尤其是从三防漆升级为纳米涂层的场景。
工艺路线：专用除漆工艺彻底清除旧三防漆/纳米涂层→清洁去除腐蚀产物与溶胀残留→等离子清洁活化→预热除水。
管控重点：必须100%清除旧涂层，露出干净的基材与引脚，不能有残留旧膜；除漆后必须做等离子活化，重建高活性界面，否则新旧层之间会分层脱落。实测显示，旧三防漆残留表面直接涂纳米涂层，层间附着力仅为标准值的28%，户外3个月就会大面积剥离。
五、预处理质量四级验证体系
预处理效果不能仅凭肉眼判断，必须建立四级验证体系，从外观到性能层层把关，确保每一批次的基板都达到对应涂层的预处理标准。尤其是纳米涂层施工，量化验证是必不可少的环节。
一级：目视与显微外观全检（100%全检）
所有板子预处理完成后，首先做外观全检：
1. 目视+10倍放大镜检查，板面无可见油污、锡珠、粉尘、氧化斑，无遮蔽胶残留；
2. 连接器、传感器、光学窗口等敏感部位无清洗剂渗入、无损伤；
3. 返修旧板无旧涂层残留，腐蚀产物完全清除。
这是最基础的验证，所有涂层类型都必须执行。
二级：接触角表面能量化测试（批次抽检）
这是衡量预处理效果的核心量化指标，通过水接触角测试仪，直接测量基材表面的浸润性，对应表面能水平。
纳米涂层验收标准：水接触角＜30°，对应表面能≥70mN/m，确保充分浸润成膜；
三防漆验收标准：水接触角＜60°，对应表面能≥50mN/m，满足基础铺展要求。
每批次抽取3—5片测试，关键点位取点测量，不合格则整批重新处理。这一步是纳米涂层预处理的必检项，跳过则无法保障成膜质量。
三级：洁净度与离子残留检测（型式试验/季度抽检）
针对高压电调、军工级等高可靠要求的产品，需做离子洁净度检测，量化表面离子残留量。
纳米涂层要求：离子污染度≤0.5μg/cm² NaCl当量；
三防漆要求：离子污染度≤1.5μg/cm² NaCl当量。
离子残留过高会在湿热环境下引发电化学腐蚀，尤其是高压器件，必须严格管控。
四级：涂覆后附着力反向验证（工艺验证/变更必做）
这是预处理效果的最终验证——通过涂覆后的涂层附着力，反向确认预处理是否达标。
测试方法：百格测试+3M胶带剥离，观察涂层脱落情况；
纳米涂层验收标准：百格测试达到0级，无一格脱落，胶带无粘下涂层；
三防漆验收标准：百格测试达到1级，脱落面积≤5%即可。
新工艺导入、材料更换、设备参数调整后，必须做此项验证，确认预处理工艺合格后方可批量投产。
六、实战落地案例与效果对比
（一）正面案例：工业巡检无人机纳米涂层预处理工艺升级
项目背景
某工业无人机企业生产电力巡检无人机，为提升沿海地区的防腐可靠性，计划将原有的有机硅三防漆替换为纳米涂层。初期直接沿用三防漆的预处理流程——溶剂擦拭+烘干，结果量产出现大量问题：纳米涂层缩孔率达27%，百格附着力合格率仅63%，1000小时盐雾测试通过率57%，小批量试产客户端半年腐蚀返修率12.3%。团队一度认为“纳米涂层防护不如三防漆”，实则是预处理标准完全不匹配。
优化方案
企业联合纳米涂层供应商，重新搭建全流程预处理管控体系：
1. 新增低压等离子清洁活化工序，管控接触角＜30°的验收标准；
2. 增加涂覆前预热除水工序，确保基板温度高于露点3℃；
3. 建立千级洁净暂存区，管控15分钟内完成涂覆的时限要求；
4. 配套四级质量验证体系，每批次抽检接触角与附着力。
落地效果
优化后，纳米涂层缩孔率降至0.3%，百格附着力0级合格率提升至99.2%，1000小时中性盐雾测试通过率达99.5%；批量交付后，客户端12个月腐蚀返修率从12.3%降至0.7%，防护寿命提升10倍以上，彻底解决了沿海地区的腐蚀痛点。该工艺现已成为该企业全系列工业无人机的标准预处理规范。
（二）反面案例：MEMS飞控板湿法预处理批量报废教训
事件背景
某飞控代工厂承接一批植保无人机飞控订单，要求涂覆纳米涂层提升防腐性能。工厂为了节省投入，直接沿用三防漆主板的超声波湿法清洗工艺，对搭载高精度MEMS IMU与气压计的飞控板做清洗预处理，之后涂覆纳米涂层。
失效结果
成品测试发现，31%的陀螺仪零点漂移超出出厂公差，17%的气压计定高异常，整批2000片飞控板被迫返工，部分器件永久性损坏，直接造成大量损耗。
失效分析确认：超声波清洗的液体渗入了MEMS微结构内部，改变了机械阻尼，导致零点漂移；同时气压计透气孔被残留液体与杂质堵塞，无法正常感应气压变化。属于典型的“用三防漆预处理逻辑处理纳米涂层精密器件”的错误。
整改方案
工厂更换为低功率真空等离子干法清洁工艺，全程无液体接触，同时优化等离子参数避免损伤器件。整改后，MEMS器件不良率降至0.3%，纳米涂层附着力与盐雾性能全部达标，顺利完成订单交付。
（三）返修案例：旧三防漆板升级纳米涂层的预处理整改
项目背景
某电力运维公司有一批在役巡检无人机，原防护为丙烯酸三防漆，沿海服役2年后涂层老化脱落严重，计划升级为纳米涂层延长寿命。运维团队初期图省事，简单打磨旧涂层后直接涂刷纳米涂层，结果服役3个月就出现大面积分层、脱落，腐蚀故障率达28%。
整改方案
1. 用专用除漆工艺彻底清除所有旧三防漆，直至露出干净的基材与引脚；
2. 清洁去除腐蚀产物与除漆残留；
3. 真空等离子清洁活化，达到纳米涂层的表面能要求；
4. 预热除水后，规范涂覆纳米涂层。
验证效果
整改后，百格附着力测试稳定达到0级，500小时中性盐雾测试无脱落、无腐蚀，防护效果与新板涂覆纳米涂层一致。后续服役12个月跟踪，无涂层脱落与腐蚀故障，设备使用寿命延长3年以上，大幅降低了运维更换成本。
七、常见认知误区与避坑指南
误区一：三防漆怎么预处理，纳米涂层就怎么来
这是纳米涂层导入初期最常见的错误。两者对洁净度、表面能的要求存在量级差异，纳米涂层需要分子级洁净与高表面能，三防漆的湿法擦拭标准远远不够。照搬工艺必然出现附着力差、缩孔漏涂、防护寿命短等问题，最终得出“纳米涂层不好用”的错误结论。
误区二：表面擦干净就行，不用做等离子活化
湿法清洁只能去除肉眼可见的油污，无法去除分子级有机残留，也无法提升基材表面能。对于纳米涂层而言，没有等离子活化，表面能不足，涂层无法充分浸润，就会出现缩孔、虚粘，看起来涂了一层，实际轻轻一刮就掉。等离子活化不是“可选升级”，而是纳米涂层量产的标配工序。
误区三：清洗越久、功率越大，效果越好
预处理并非越强越好，过度清洗会损伤精密器件：过度超声波清洗会震坏MEMS微结构，过度等离子刻蚀会损伤基材与光学镀膜。必须针对不同器件、不同污染程度，匹配对应的工艺参数，在清洁到位的同时保护器件功能，这才是合格的预处理工艺。
误区四：预处理完放着没关系，什么时候涂都行
预处理后的表面是高活性状态，暴露在普通环境中会快速吸附水汽、粉尘，表面能快速下降。高湿环境下，15分钟就会重新形成吸附水膜，让活化效果大打折扣。必须严格管控暂存环境与时限，超出时间必须重新活化，不能心存侥幸直接涂覆。
误区五：旧涂层刮一刮，就能直接重涂
很多运维团队返修时，简单打磨掉松动的旧涂层就直接重涂，结果新涂层很快跟着旧层一起脱落。残留的旧涂层本身就是弱界面层，尤其是跨材质重涂（三防漆上涂纳米涂层），相容性差，层间结合力极低。必须彻底清除所有旧层，重新构建洁净高活性的界面，才能保障重涂质量。
八、全文总结
基底预处理是无人机电子防护涂层的“隐形根基”，其重要性远超很多人的认知。传统三防漆依靠厚膜结构降低了对预处理的要求，让很多产线形成了“擦干净就行”的粗放认知；但进入纳米涂层时代，超薄致密的成膜逻辑，对预处理提出了量级提升的严苛要求——从宏观清洁升级为分子级洁净，从简单除污升级为界面活化。
可以说，预处理质量直接决定了纳米涂层的性能上限。规范的全流程预处理，能让纳米涂层发挥出远超三防漆的防护、散热、信号兼容优势；而不合格的预处理，会让纳米涂层的防护效果甚至不如普通三防漆。
从行业发展趋势看，随着无人机向更高可靠性、更长航时、更精密化方向发展，纳米涂层正在逐步替代传统三防漆成为主流，对应的等离子活化、干法清洁等精细化预处理工艺，也将从“可选配置”变为行业标配。对于无人机厂商与运维团队而言，建立标准化的基底预处理管控体系，是保障防护涂覆质量、提升设备户外可靠性、降低售后运维成本的核心基础。
