UV 固化无人机涂层的固化操作方法是什么?
  • 作者:深圳中氟
  • 发布时间:2026-07-21
  • 浏览次数:
  • 来源:
  • 分享:

UV固化体系分为UV单固化三防漆、UV湿气双固化三防漆、UV光固化纳米涂层三大品类,凭借秒级固化、无溶剂、适配自动化产线的优势,逐步替代传统热固化、湿气固化三防漆,广泛用于无人机飞控、5G信号模块、动力电调、MEMS传感器板卡防护。UV固化与常规热固化操作逻辑完全不同,光照能量、光源波长、流平静置、阴影区二次补固、温湿度管控任一环节失控,都会出现表层发粘、底层固化不全、附着力暴跌、射频信号劣化、高低温循环开裂等批量失效问题。

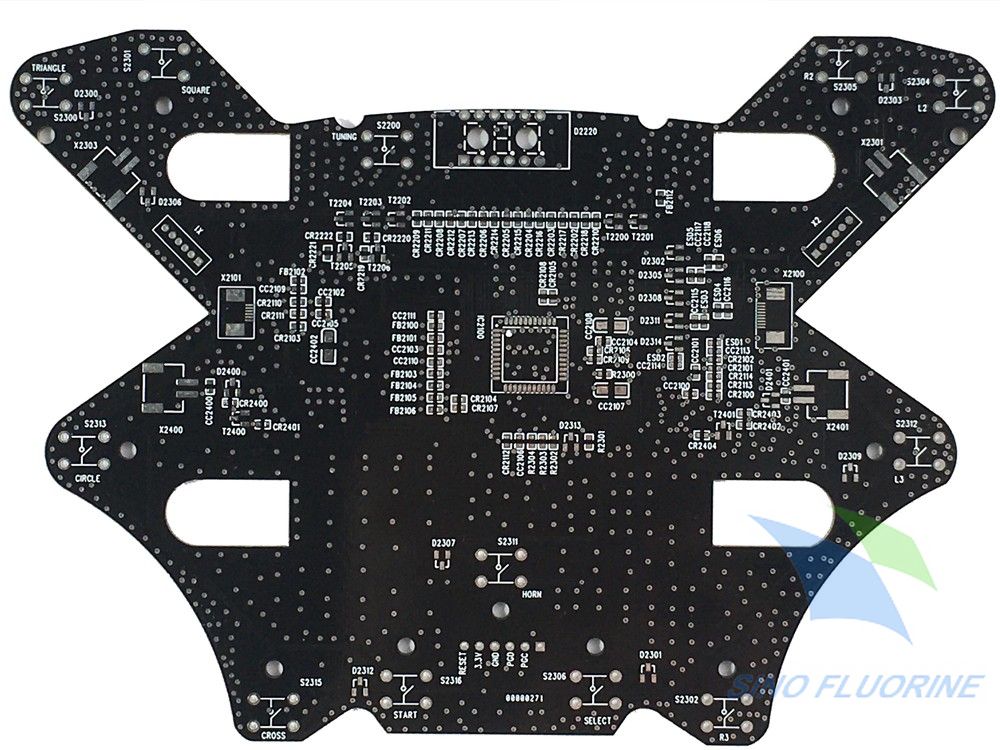

行业量产统计数据显示,未标准化UV固化操作的无人机板卡,1000小时盐雾测试通过率仅48%;其中纳米涂层因UV参数偏差导致的防护失效占比79%,普通UV三防漆固化不良故障率36%。核心痛点集中在元器件遮挡形成的阴影区域无法接收紫外光,单UV固化体系会长期存在未交联活性基团;而UV湿气双固化体系可通过光照定型+常温湿气二次交联解决死角缺陷,是无人机高密度PCB的最优选择。




一、UV固化涂层底层原理与无人机场景固有约束

(一)UV固化涂层成膜核心逻辑

常规溶剂型三防漆依靠溶剂挥发+长时间热烘完成交联,固化周期数十分钟至数小时;UV固化涂层依靠特定波段紫外光激发内部光敏组分,短时间完成分子交联定型,分为两条技术路线:

1. 单UV固化:仅依靠紫外光完成全部交联,无二次固化机制,仅适合大面积平整、无元件遮挡的简易电路板;芯片底部、引脚缝隙、屏蔽罩内腔等遮光区域会永久固化不完全,长期湿热环境下分层脱落。

2. UV+湿气双固化:表层经紫外光快速定型、可直接流转检测,光线无法抵达的阴影区域依靠空气中水汽缓慢完成二次交联,24–72小时实现全域完整固化,完美适配无人机元器件密集、高低频信号共存的复杂板卡,同时兼容UV固化纳米涂层与UV三防漆。

UV固化纳米涂层与UV三防漆存在厚度量级差异:UV三防漆标准干膜厚度25–75μm,UV固化纳米涂层仅0.5–3μm超薄膜层,两者所需累积光照能量、流平时间、光源强度参数完全不通用,不能共用一套固化操作标准。


(二)无人机电子板UV固化四大刚性约束

1. 元器件遮光阴影问题突出

无人机PCB布满BGA、QFN、屏蔽罩、电感、接插件,大量区域形成紫外光无法穿透的阴影死角,单UV固化体系在此处永久固化不足,是UV工艺最主要失效来源。MEMS、气压计、光学模组等精密器件结构凹凸复杂,遮光问题进一步放大。

2. 射频模块对固化均匀性敏感

5G MIMO、毫米波相控阵、GNSS天线表面涂层固化交联程度不均,会造成介电常数局部漂移,引发信号衰减、相位偏移、波束畸变;UV固化**纳米涂层**若光照能量不足,超薄膜层交联不完整,微观针孔大幅增加,同时劣化射频性能。

3. 热敏器件耐受光照温升有限

MEMS惯性单元、气压传感器、CMOS光学芯片、射频功放无法承受长时间高强度紫外照射带来的温升,UV固化操作必须控制光源距离、照射时长,避免器件温度超标引发零点漂移、性能衰减。

4. 户外全域服役对固化完整度要求极高

无人机长期暴露盐雾、高湿、强紫外环境,涂层交联不完全会快速出现起泡、分层、腐蚀穿透,仅表层固化达标无法满足长期防护,必须配套二次湿气固化操作流程。


(三)UV固化涂层与传统热固化三防漆操作差异对比

管控维度传统热固化三防漆UV固化三防漆/纳米涂层
固化触发条件80–120℃长时间烘烤365nm紫外光照射,湿气辅助补固
定型时间30–120分钟3–30秒表层定型,可直接流转
膜厚适配区间50–100μm厚膜UV三防漆25–75μm;UV纳米涂层0.5–3μm超薄
阴影区处理能力无死角,高温全域固化单UV固化存在死角;双固化依靠湿气二次交联
器件热损伤风险高温易损伤敏感器件光照温升低,低温操作适配热敏元件
量产流转效率低,需预留冷却、固化等待区极高,涂覆后即时固化下线
射频性能稳定性厚膜介电波动大,信号损耗高UV纳米涂层超薄均匀,低损耗,固化均匀性决定射频表现

二、UV固化完整前置准备操作规范

固化效果由涂覆前预处理、遮蔽、涂覆流平、环境管控共同决定,前置工序操作失误,后续UV光照无法弥补缺陷,是量产不良高发源头。

(一)基底预处理标准化操作

无论使用UV三防漆还是UV纳米涂层,固化前基材洁净度直接影响交联附着力,操作标准统一:

1. 分级清洁:全新SMT板卡采用等离子干法清洁,去除分子级有机残留;返修旧板先彻底剥离老旧三防漆或纳米涂层,多级高纯溶剂漂洗;搭载MEMS、光学器件全程禁用湿法浸泡清洗。

2. 低温除水:40–60℃烘箱预热10–30分钟,消除基材表面纳米级吸附水膜,水膜会阻断涂层交联,固化后出现大面积起泡。

3. 表面能验证:水接触角<30°,满足UV纳米涂层浸润要求;UV三防漆最低要求接触角<60°,不合格需重新等离子活化。

实测数据:未做预热除水的板卡UV固化后,百格附着力不合格率32%;规范预处理后不合格率降至0.8%。


(二)禁涂区域精准遮蔽操作

无人机专用器件必须提前遮蔽,防止UV涂层覆盖后固化粘连、功能失效:

1. 强制遮蔽清单:气压计透气微孔、激光雷达光学窗口、金手指触点、连接器弹片、麦克风开孔、SD卡卡槽;

2. 遮蔽材料:耐高温PI硅胶胶带、硅胶微堵头,普通美纹纸易残留胶质,固化后难以清理;

3. 遮蔽管控要点:胶带完全贴合板面无翘边,UV涂层粘度低易发生毛细渗透,缝隙溢涂会造成固化后触点短路。


(三)涂覆后流平静置操作(固化前关键步骤)

涂覆完成不可立即进入UV光源,需静置流平,消除涂层气泡、流挂,保障膜厚均匀,直接决定固化交联连续性:

1. UV三防漆流平标准:湿膜厚度25–75μm,常温洁净环境静置3–5分钟,让涂层自流平、微小气泡自然上浮破裂;

2. UV固化纳米涂层流平标准:湿膜极薄,静置1–2分钟即可,过长静置会出现边缘薄化,膜厚偏差扩大;

3. 环境要求:流平区千级洁净、温湿度23±2℃、相对湿度40%–60%,高湿环境静置会提前吸附水汽,干扰UV光交联反应。


(四)UV固化设备与光源前置调试操作

1. 光源选型:无人机电子防护统一选用365nm LED紫外面光源,避免短波UV损伤元器件封装;射频、精密传感器区域降低光源功率密度,防止温升超标;

2. 能量校准:每日量产前使用紫外能量计校准累积能量,UV纳米涂层标准累积能量800–1200mJ/cm²;UV三防漆标准累积能量1000–2000mJ/cm²;能量不足交联不完全,能量过大会造成基板黄变、器件封装老化;

3. 产线传送带调试:匀速运行,速度波动控制≤±0.1m/min,保证板面各处接收光照能量一致,杜绝局部固化差异。


三、三类UV涂层标准化固化操作流程

(一)UV单固化三防漆固化操作(仅简易无遮挡板卡适用)

该体系无湿气二次交联,仅适合无屏蔽罩、无密集BGA的简易辅助电路板,无人机飞控、射频模块严禁单独使用。

1. 流平完成后,板卡水平放置于UV传送带,元器件正面垂直朝向光源,避免侧照造成局部光照不足;

2. 功率密度设定100–200mW/cm²,传送带速度2–4m/min,单次照射累积能量1000–1500mJ/cm²,表层3–10秒快速定型,指触无粘性;

3. 固化后即时外观全检,重点排查芯片底部、引脚缝隙遮光区域,若出现发粘、涂层发白判定固化失效,需清除重涂;

4. 缺陷短板:仅表层固化,阴影区长期未交联,500小时双85湿热测试后分层脱落率67%,不适合无人机户外长期服役。


(二)UV+湿气双固化三防漆固化操作(无人机量产主流方案)

兼顾UV快速定型与阴影区湿气补固,适配飞控、动力电调、普通数传模块,是工业无人机批量生产标准工艺:

1. 前置流平3–5分钟,平整板面无气泡、流挂;

2. 主UV光照固化:365nm LED光源,功率密度150–300mW/cm²,累积能量1200–2000mJ/cm²,表层完全定型,可直接流转、分拣、装机;

3. 二次湿气补固操作(核心强制步骤):

固化后板卡转入恒温恒湿暂存区,温度20–28℃、相对湿度50%–70%;

标准静置时长24–48小时,密集元器件、厚膜区域延长至72小时,依靠水汽渗入阴影缝隙完成深层交联;

完全固化判定标准:百格测试0级、邵氏硬度达标、无任何发粘区域,方可进入可靠性测试。

实测数据:完整执行湿气二次固化后,1000小时中性盐雾测试通过率99.4%;省略湿气静置仅做UV光照,通过率降至51%。


(三)UV光固化纳米涂层超薄固化标准化操作(射频/精密传感器专用)

UV固化纳米涂层干膜仅0.5–3μm,超薄膜层对光照均匀度、能量精度要求远高于UV三防漆,用于5G相控阵、MEMS IMU、高精度GNSS模块防护,全程严控温升与光照偏差。

1. 涂覆工艺匹配:优先超声雾化选区喷涂,真空浸涂配套避光输送,禁止刷涂纳米涂层造成膜厚不均;涂覆后短流平1–2分钟,避免超薄膜层边缘流失;

2. 分级UV光照操作(低功率分段照射,保护热敏器件):

① 第一段低功率预照:60–100mW/cm²,累积能量300–500mJ/cm²,缓慢启动交联,防止超薄膜层快速收缩产生微裂纹;

② 第二段标准固化照射:100–150mW/cm²,总累积能量800–1200mJ/cm²,完成表层致密交联;

③ 光源距离控制在20–30cm,避免近距离强光造成MEMS、光学器件温升超过60℃;

3. 双固化配套湿气静置:UV固化纳米涂层均配套湿气辅助交联,固化后恒温恒湿环境静置24小时,BGA底部、引脚缝隙微量涂层完成深层固化;

4. 射频专属管控:5G天线阵列区域光照能量偏差≤±50mJ/cm²,保证膜层交联均匀,介电参数无局部漂移,避免相位偏移、信号衰减。


四、无人机不同电子元器件差异化UV固化管控操作

无人机各类器件耐热、遮光、射频敏感度差异极大,统一固化参数会造成器件报废、性能劣化,分品类专属操作规范如下:

(一)普通飞控、动力电调(无精密敏感器件)

适配:UV湿气双固化三防漆、标准UV固化纳米涂层

操作要点:可采用整板UV隧道固化,标准能量区间;无需降低光源功率,湿气静置48小时即可;重点翻转板卡二次照射板底,减少背面元器件遮光死角。


(二)MEMS惯性、气压气敏传感器模组

核心风险:强光温升、微孔堵塞、零点漂移

1. 固化前置:透气孔完整遮蔽,全程低功率分段UV照射,总能量下限800mJ/cm²、上限不超过1200mJ/cm²;

2. 操作限制:禁止近距离定点长时间照射,单次照射时长≤10秒;

3. 二次固化:常温湿气缓慢交联,禁止高温加速固化,避免微结构阻尼变化;

4. 验证:固化完成100%检测陀螺仪零点、气压计通气性能,漂移超标判定器件报废。

反面实测数据:未控温高强度UV直照传感器,陀螺仪零点漂移超标率29%;分段低功率固化不良率降至0.3%。


(三)5G毫米波相控阵、GNSS射频模块

核心风险:固化不均导致介电波动、波束畸变

1. 涂层选型:仅使用低介电UV固化纳米涂层,禁用厚层UV三防漆;

2. 固化操作:超声选区喷涂后分区均匀UV照射,阵列各单元光照能量差≤50mJ/cm²;

3. 湿气静置完整执行,杜绝局部交联不足造成介电常数漂移;

4. 固化后必做S参数、相位一致性测试,插入损耗增量控制<0.2dB。


(四)激光雷达、红外光电光学模组

核心风险:紫外光损伤光学镀膜、涂层碎屑附着镜片

1. 前置遮蔽:金属掩膜完全覆盖光学窗口,仅电路引脚外露;

2. 固化操作:低功率远距离UV照射,禁止光源直射遮蔽边缘缝隙;

3. 固化后专用光学无尘布单向擦拭窗口,检测透光率无衰减再装机。


五、UV固化四级质量验证操作体系

仅依靠目视无法判断深层、阴影区固化完整度,必须建立递进式验证流程,覆盖表层外观、交联程度、界面附着力、长期可靠性,UV纳米涂层需额外增加射频性能检测。

一级:100%全检·外观与指触固化检测(下线即时操作)

1. 目视+10–40倍放大镜:板面无发白、气泡、裂纹、流挂,遮光缝隙无明显粘稠、发粘区域;

2. 指触测试:无尘无纺布轻擦涂层表面,无粘腻感、无涂层脱落碎屑,判定表层UV固化达标;

3. 荧光检漏:添加荧光示踪剂的UV固化纳米涂层,紫外灯扫描无暗区漏涂。


二级:批次抽检·交联与附着力测试(每200片抽检3片)

1. 百格胶带剥离测试:UV纳米涂层要求0级无一格脱落;UV三防漆允许1级以内轻微脱落;

2. 溶剂擦拭测试:无尘布蘸取专用溶剂反复擦拭涂层表面,无溶解、发糊、露底,证明交联充分;

3. 膜厚检测:台阶仪测量,UV纳米涂层0.5–3μm,UV三防漆25–75μm,厚度偏差在设计区间内。


三级:工艺变更/新品定型·湿气固化完整度验证

完成24–72小时湿气静置后,截取遮挡严重的BGA区域切片观察,涂层内部无液态未固化胶体;同时做离子残留、绝缘电阻测试,高压电调绝缘电阻稳定≥1×10¹²Ω。


四级:季度可靠性验证·环境老化全项测试

固化完成的板卡开展1000小时中性盐雾、双85湿热、-40℃~85℃温度循环测试,涂层无起泡、分层、腐蚀;射频模块复测信号增益、相位,性能波动在设计容限内。


六、无人机量产实战UV固化案例对比

(一)正面量产案例:电力巡检飞控UV双固化工艺升级

项目背景

东莞工业无人机代工厂,原有工艺采用单UV固化三防漆生产电力巡检飞控,批量出厂后沿海服役3个月,BGA底部涂层分层腐蚀故障率11.3%,盐雾测试通过率仅52%。失效根源为芯片遮光阴影区无二次固化机制,深层胶体长期未交联。

固化操作优化方案

1. 材料替换为UV湿气双固化三防漆,同步配套标准UV固化纳米涂层备选方案;

2. 固化流程重构:涂覆流平4分钟→UV隧道累积能量1500mJ/cm²表层定型→恒温恒湿仓48小时湿气二次交联;

3. 设备管控:每日能量计校准光源,传送带匀速闭环控制,翻转板卡双面照射减少遮光死角;

4. 检测升级:每批次切片检测BGA底部固化完整度,月度盐雾可靠性验证。

落地效果

优化后阴影区完全交联,1000小时盐雾测试通过率99.5%;客户端12个月腐蚀返修率从11.3%降至0.6%;产线固化效率提升3倍,无需长时间热烘,适配板载MEMS敏感器件。


(二)反面失效案例:测绘相控阵UV纳米涂层固化参数失控

项目背景

高精度毫米波测绘无人机射频板,采用UV固化纳米涂层防护,调试阶段人为调高UV光源功率、缩短照射时长,总累积能量仅450mJ/cm²,未执行分段低功率固化,省略24小时湿气静置。

失效表现

暗室射频测试显示天线阵列单元相位差最大11°,波束指向偏移3.8°,测绘定位误差从1.2m扩大至16m;切片检测可见引脚缝隙纳米涂层交联不完全,微观针孔密集,介电常数局部漂移。

固化整改操作

1. 专用脱除工艺彻底清除固化不良的UV纳米涂层,等离子重新活化基材;

2. 执行两段式低功率UV固化,总能量控制1000mJ/cm²;

3. 固化后55%RH环境静置24小时完成湿气补固;

4. 每片阵列相位、S参数全检后装机。

整改成效

涂层交联均匀,阵列相位偏差<0.7°,毫米波插入损耗<0.3dB,测绘精度恢复设计标准,长期野外服役无信号漂移、涂层脱落故障。


(三)维修应急案例:植保无人机局部UV纳米涂层修补固化

场景需求

野外植保机电调涂层破损,无法运回产线自动化UV隧道,采用手持LED紫外灯局部修补UV固化纳米涂层。

标准化手持固化操作

1. 破损区域彻底清除老旧涂层,酒精清洁烘干;

2. 纳米涂覆笔薄涂两层UV固化纳米涂层,每层静置1分钟流平;

3. 365nm手持灯距离25cm分段照射,单次照射8秒,分3次完成,总累积能量900mJ/cm²;

4. 常温通风环境静置24小时湿气二次固化,测试附着力合格后下地作业。

使用效果

修补区域通过500小时盐雾测试,连续6个月农田高湿作业无腐蚀复发,临时修补防护性能接近量产自动化固化标准。


七、UV固化操作常见认知误区与避坑指南

误区一:UV光照几秒干透就是完全固化

表层指触无粘性仅代表表面交联完成,芯片底部、缝隙阴影区仍存在大量未交联胶体,单UV体系短期看不出缺陷,湿热环境快速分层;必须配套湿气二次固化流程,不能仅凭表层干燥判定合格。

误区二:UV固化纳米涂层和UV三防漆共用一套光照参数

UV固化纳米涂层超薄、光敏组分配比不同,所需累积能量更低,且不能高强度一次性照射,否则超薄膜层收缩开裂;UV三防漆厚膜需要更高总能量,两者光源功率、照射时长、分段流程不可通用。

误区三:光照能量越高,涂层防护效果越好

能量超标会造成PCB阻焊黄变、元器件封装老化、MEMS温升超标零点漂移;UV固化存在最优工艺窗口,超出上限反而引发涂层微裂纹、界面附着力下降,严格按照材料标准能量区间管控。

误区四:有双固化体系,不用在意遮光、流平操作

湿气二次固化仅作为阴影区补充交联手段,无法弥补涂覆气泡、膜厚不均、预处理不洁带来的缺陷;流平不足产生的内部气泡、基材油污,即便长时间湿气静置,依然会出现腐蚀通道。

误区五:固化完成可立即装机,无需静置等待

UV仅完成表层定型,深层交联依靠水汽缓慢反应,刚固化完的涂层内部活性基团未完全反应,装机震动、湿热环境会加速界面剥离;必须严格执行24–72小时恒温恒湿静置流程。


八、全文总结

UV固化无人机防护涂层的操作核心是光主固+湿气二次补固双机制协同管控,操作流程分为前置预处理遮蔽、涂覆流平、分级UV光照、湿气静置二次固化、多级性能验证五大核心环节,UV三防漆与UV固化纳米涂层因膜厚、光敏体系差异,必须匹配差异化光照能量、分段照射、静置时长标准,不可混用操作参数。

单UV固化体系仅适用于结构极简、无遮光元器件的辅助电路板,无人机飞控、射频模块、MEMS传感器等高精密、高可靠场景,必须选用UV湿气双固化配方,完整执行湿气静置固化操作,才能彻底解决元件遮挡阴影区固化不全的行业痛点。相较于传统热固化三防漆,UV固化操作无需高温长时间烘烤,大幅降低热敏器件损伤风险,同时产线流转效率提升数倍,适配无人机规模化量产需求。

随着5G组网、毫米波测绘无人机普及,低损耗超薄UV固化纳米涂层会逐步替代厚层UV三防漆成为射频模块主流防护材料,对应的分段低功率UV光照、精准能量校准、射频专项验证等精细化固化操作规范,也将成为无人机电子防护产线标准化必备流程。严格落地全套UV固化操作管控体系,可从根源规避涂层分层、腐蚀失效、信号劣化、器件精度漂移等批量故障,大幅提升无人机户外全域服役稳定性。

×
