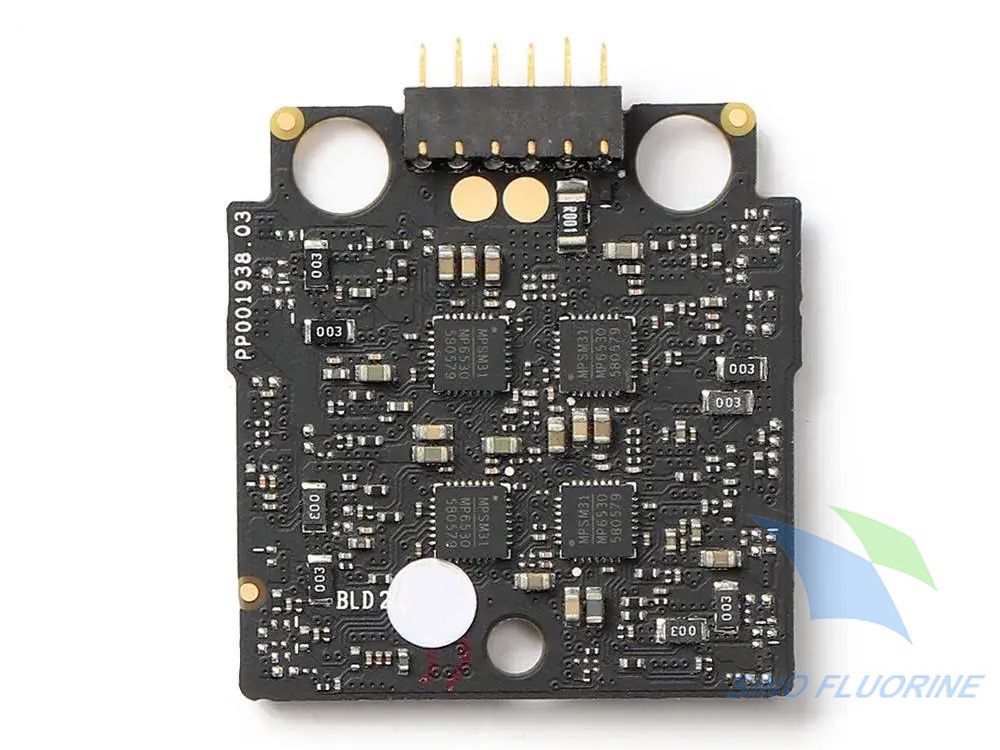

无人机飞控、动力电调、5G信号模块维修拆换元器件过程中，原有三防漆、纳米涂层会被高温烙铁、剥离溶剂破坏，维修区域失去防护屏障，极易成为整机腐蚀、渗水失效的薄弱点。大量维修失效数据统计显示：维修后补涂时机操作不当引发的故障占涂层返修故障总量76%；其中未充分清洁干燥直接补涂纳米涂层导致界面分层占83%，焊接冷却时间不足、残留助焊剂时补涂三防漆造成起泡缩孔占69%。

补涂不是元器件焊完立刻施工，必须遵循焊接冷却→清洗除残留→充分干燥→功能验证→遮蔽保护→补涂施工时序逻辑。纳米涂层超薄成膜，对板面离子残留、微量水汽敏感度远高于厚层三防漆；三防漆厚膜体系重点管控助焊剂挥发与流平窗口，两类涂层的等待时长、前置判定条件存在明确区分。同时MEMS传感器、射频天线、气压计等敏感器件，还需要额外增加功能复测节点，避免补涂固化应力、溶剂挥发干扰器件性能。

一、维修补涂时机的底层约束与失效机理

（一）四大核心干扰因素，决定不能焊后立即补涂

1. 焊接余热与内部积蓄热量

拆焊、更换元器件后焊点、芯片封装存在持续余热，若马上涂覆涂层，涂层接触高温会快速沸腾，形成大量针孔、气泡；热量封闭在涂层下方长期无法散出，后期高低温循环诱发涂层鼓泡脱落。实测数据：焊后30分钟内直接补涂样板，三防漆气泡缺陷率38%，纳米涂层缩孔发生率45%。

2. 助焊剂残留与离子污染物

烙铁焊接、返修焊台会产生助焊剂残渣、松香、金属微小碎屑。残留污染物会阻断涂层与基材界面结合，纳米涂层依靠分子级附着，微量残留即可造成局部脱粘；三防漆会在污染物上方形成孤岛式膜层，水汽沿缝隙持续渗透。

3. 板面吸附水汽与清洗溶剂残留

清洗使用的高纯溶剂、异丙醇若未完全挥发，封闭在涂层下方，固化过程持续产生内应力，最终出现分层、发白；高湿环境下板面会快速吸附纳米级水膜，是超薄纳米涂层返修最大隐患。

4. 新旧涂层界面相容性风险

维修区域边缘保留原有固化完整的三防漆或纳米涂层，新补涂层需要洁净、稳定的界面。如果旧涂层边缘存在松动、微翘边，未做修整直接覆盖，会形成隐形分层界面，户外服役3–6个月出现缝隙渗水。

（二）纳米涂层与三防漆补涂工艺核心差异

（三）无人机维修场景特有约束

1. 敏感器件不可承受高温长时间烘烤

MEMS惯性单元、气压计、CMOS光学芯片，不能采用高温加速干燥，只能延长常温静置时间，严控热风温度不超过60℃。

2. 射频模块对涂层均匀性高度敏感

5G天线、毫米波相控阵周边补涂，时机不合理带来的膜厚不均、局部固化异常，会引发介电常数漂移、相位偏移，造成通信距离缩短、定位漂移。

3. 野外现场维修环境不可控

维修车间恒温恒湿条件稳定；野外露天维修温湿度波动大、粉尘多，需要进一步延长干燥静置窗口，规避水汽、粉尘污染。

二、标准化时序流程：各阶段等待时长与放行判定标准

完整时序链条：元器件焊接完成→冷却静置→清洗除污→干燥静置→整机通电功能测试→敏感器件复测→遮蔽封堵禁涂区域→补涂施工→流平→固化→可靠性抽检。

重点：功能测试必须放在补涂之前！

一旦补涂完成后发现虚焊、器件失效，再次拆焊必须铲除新补涂层，二次高温极易造成板卡报废。

阶段1：元器件焊接完成 → 冷却静置（第一道时间门槛）

1. 标准等待时长

车间恒温环境（23±2℃，RH40%–60%）

三防漆：最少静置30分钟，板面温度降低至≤40℃；

纳米涂层：最少静置40分钟，板面温度降低至≤35℃；

野外高温环境（环境＞30℃）统一延长至60分钟；

2. 判定手段：红外测温仪测量焊点、芯片外壳温度，达标方可进入清洗工序；禁止依靠手感粗略判断；

3. 风险后果：温度超标直接补涂，涂层内部形成密集气泡，盐雾测试500小时分层失效概率＞60%。

阶段2：清洗除污 → 干燥静置（最容易被维修人员省略的关键节点）

清洗方案：无尘布搭配高纯溶剂擦拭返修区域，BGA引脚、屏蔽罩缝隙使用超声波微清洗（敏感器件拆除后才可超声清洗）。

1. 干燥时间规范

方案A（常温自然干燥，适配搭载MEMS、光学器件板卡）

三防漆：通风环境静置≥30分钟；

纳米涂层：通风环境静置≥60分钟；

方案B（低温烘烤，无热敏器件飞控、电调）

40–60℃低温烘箱：三防漆15分钟；纳米涂层30分钟；

严禁＞70℃高温烘烤，防止PCB阻焊老化、器件封装受损。

2. 放行判定：板面无溶剂痕迹，体视显微镜下无白色助焊剂残留；高湿环境优先延长静置时间，避免纳米级水膜残留。

3. 实测反面案例：清洗后仅静置10分钟直接补涂纳米涂层，1000小时双85湿热测试后，返修区域出现成片涂层脱落。

阶段3：干燥完成 → 通电功能验证（强制节点，不可跳过）

干燥达标后，在补涂涂层之前完成整机通电测试。

测试清单：

1. 基础供电、各路电压输出；

2. MEMS陀螺仪、气压计零点、灵敏度；

3. GNSS、5G射频模块信号强度、定位精度；

4. 动力电调油门响应、温度监控；

全部功能正常，确认不存在虚焊、器件焊接不良，再开展遮蔽与补涂。

行业普遍维修误区：先补涂再测试。一旦故障，铲除涂层返修会严重破坏新旧涂层界面，大幅增加维修难度。

阶段4：功能合格 → 遮蔽保护 → 实施补涂

功能测试无异常，立刻进行遮蔽：气压计微孔、光学窗口、金手指、连接器触点使用硅胶堵头、PI高温胶带封堵。

1. 时间窗口要求：干燥完成后，尽量2小时以内完成补涂；

2. 超时管控：若静置超过4小时，环境湿度＞60%，板面会重新吸附水汽，需要重新低温干燥30分钟，再次确认洁净度；

3. 新旧涂层界面预处理：返修区域边缘原有完好涂层，使用超细纤维擦拭轻微粗化，提升新补涂层附着力；破损、翘起的旧三防漆/纳米涂层必须完全清除，不能直接覆盖。

阶段5：补涂施工完成 → 流平 → 完全固化（禁止提前装机试飞）

补涂时机链条延伸至固化完成，未完全固化严禁下水、淋雨、野外作业。

1. 流平等待

三防漆：常温流平3–5分钟；

纳米涂层：薄涂一层流平1–2分钟，多层补涂每层间隔流平；

2. 固化时长规范（25℃，50%RH标准环境）

溶剂型三防漆：表层表干4小时，完全固化24小时；

UV湿气双固化三防漆：UV光照定型后，湿气二次固化24–48小时；

UV固化纳米涂层：分段UV照射定型，湿气辅助固化24小时；

常温自交联纳米涂层：完全固化静置24小时；

3. 装机硬性要求：必须达到完全固化标准，仅表干状态涂层耐水性不足，遇雨水快速出现渗透腐蚀。

三、三类维修场景差异化补涂时机执行规范

场景一：标准化车间维修（工业巡检、测绘无人机量产返修）

环境可控，推荐完整执行全时序流程：

焊接冷却40min→溶剂清洗→低温烘烤干燥30min→通电全功能复测→精准遮蔽→超声雾化/点涂补涂→阶梯固化→固化后滴水接触角、绝缘电阻抽检。

适配对象：搭载毫米波相控阵、高精度GNSS、MEMS模组高端机型，优先补涂射频级纳米涂层；普通电源电路补涂三防漆。

管控要点：建立维修时序记录表，记录冷却时长、烘烤时间、补涂时间、固化结束时间，避免人为压缩等待窗口。

场景二：野外现场应急维修（植保无人机、应急通信外勤抢修）

环境温湿度波动大、无烘箱设备，条件受限，执行最低安全时序底线：

1. 元器件焊完自然冷却≥60分钟；

2. 异丙醇充分擦拭返修区域，通风阴凉处静置干燥≥90分钟；

3. 简易通电基础功能测试；

4. 使用纳米涂覆笔局部精准点涂（禁止毛刷刷涂纳米涂层）；

5. 阴凉通风处静置至少24小时完全固化，固化完成前避免雨中作业；

重要提示：野外应急补涂属于临时修复，条件允许后建议返厂重新规范处理，野外粉尘、水汽容易造成补涂区域长期可靠性下降。

场景三：仅局部焊点补焊、不更换元器件（轻微虚焊维修）

仅少量焊点重新焊接，没有大面积拆除旧涂层：

冷却≥30分钟→局部清洗焊点周边→干燥30分钟→功能测试→仅对焊点周边狭小区域补涂；

注意：不要大面积覆盖周边完好旧涂层，新旧涂层重叠区域严控膜厚，防止局部应力过大开裂。

四、敏感器件专属时序与附加限制

（1）MEMS惯性传感器、气压计模组

1. 拆换器件后冷却时间延长至45分钟，禁止热风近距离直吹传感器微孔；

2. 清洗全程封堵透气孔，清洗后常温自然干燥，禁用高温烘烤；

3. 补涂前必须复测陀螺仪零偏、气压计通气性能；

4. 补涂遮蔽必须严密，杜绝纳米涂层、三防漆渗入微孔；

5. 固化完成后二次复测传感器参数，防止固化溶剂挥发、应力造成零点漂移。

（2）5G射频模块、毫米波天线阵列

1. 冷却、干燥时间严格按照纳米涂层上限标准执行；

2. 补涂优先超声雾化选区涂覆，控制膜厚与原厂一致；

3. 固化完成后复测S参数、相位一致性，避免补涂时机不当带来的膜层交联不均引发信号劣化。

（3）激光雷达、光电光学模组

光学窗口全程密闭遮蔽，补涂前后检查镜片透光状态；干燥阶段避免溶剂挥发雾气附着光学表面，必要时光学镜片单独清洁。

五、典型实战案例：时机管控不当引发的返修失效

反面案例：植保机电调维修焊后立刻补涂三防漆

故障背景

维修人员更换功率MOS管，焊后仅等待10分钟，板面温度较高，直接手工刷涂三防漆，简单放置4小时（仅表干）就交付农户下地作业。野外作业遭遇降雨，2个月后多台电调出现短路腐蚀。

失效复盘

1. 焊点余热使涂层内部形成大量微小气泡；

2. 助焊剂清洗不充分，干燥时间不足；

3. 未等待24小时完全固化，表层膜层耐水性不足；

切片观察可见返修区域涂层大量针孔，雨水沿通道持续侵蚀焊盘。

整改时序规范

焊后冷却30分钟→溶剂反复擦拭焊点→通风干燥30分钟→通电测试→局部精准喷涂补涂→常温固化24小时再交付。整改后同批次机型农田服役6个月无同类腐蚀故障。

正面案例：测绘无人机相控阵模块返修补涂纳米涂层

项目情况

高精度测绘无人机射频板更换射频芯片，严格执行标准化时序：

焊接冷却40分钟→IPA清洗缝隙→45℃低温烘烤30分钟→暗室射频功能测试→金属掩膜精准遮蔽→超声雾化补涂超低损耗纳米涂层→阶梯UV固化+24小时湿气静置。

落地效果

固化后复测阵列相位偏差＜0.8°，滴水测试无渗水，1000小时盐雾测试返修区域无分层，野外测绘长期信号稳定，未出现定位漂移、波束偏移问题。

六、维修补涂常见认知误区与避坑指南

误区一：焊完冷却十几分钟，表面不烫就可以补涂

人体手感只能识别高温，无法判断芯片内部、BGA底部积蓄热量。元器件封装内部余热会持续向外释放，短时间肉眼无法察觉，是涂层起泡、针孔隐形诱因，必须以测温数据与规定最低静置时长作为标准，不能依靠手感。

误区二：清洗溶剂挥发看不见，就是完全干燥

溶剂挥发分为表层挥发与缝隙深层挥发，引脚缝隙、BGA底部溶剂滞留时间更长，肉眼无法识别微量残留。尤其是**纳米涂层**，微量溶剂残留足以破坏界面附着力，必须满足规定干燥时长。

误区三：先涂涂层，后面再通电测试，节省维修时间

一旦补涂后发现焊接虚焊、器件损坏，再次拆焊高温会破坏大范围涂层，铲除旧涂层极易损伤PCB线路，维修成本成倍上升。功能测试前置是行业维修通用最优流程。

误区四：UV光照定型等于完全固化，可以马上装机

UV仅实现表层定型，阴影区域依靠湿气二次交联。UV型三防漆、UV固化纳米涂层光照完成后依然需要静置24–48小时，深层交联才能完成，表干状态防水、附着力指标不达标。

误区五：野外抢修时间紧张，可以压缩干燥、固化时长

短期看起来功能正常，涂层防护性能处于临界状态，一旦遭遇降雨、高湿环境，返修区域优先发生渗水腐蚀。野外应急补涂只能作为临时方案，条件允许尽快返厂按照标准时序重新处理。

误区六：新旧涂层都是同一款材料，不需要处理界面直接覆盖

即便材料型号一致，原有涂层经过长期户外老化，表面能发生变化。直接覆盖容易出现界面分层，返修边缘必须轻微粗化清洁，提升新补涂层结合力。

七、全文总结

无人机更换电子元件后的补涂防护涂层，不存在“焊完马上施工”的时间节点，完整时序链条必须遵循：充分冷却→彻底清洗→充分干燥→通电功能验证→遮蔽防护→补涂施工→规范固化。

纳米涂层超薄结构对温度、水汽、离子残留敏感度更高，冷却、干燥静置时长整体高于三防漆；厚层三防漆重点管控高温起泡与助焊剂残留。MEMS传感器、射频天线等高精密模块，还需要在固化前后增加专项性能复测。

冷却、干燥两大等待阶段是最容易被维修人员压缩简化的环节，也是返修区域涂层失效最高发诱因。车间标准化维修严格执行时间阈值；野外应急维修守住最低安全时限，同时明确临时修复属性，条件具备后返厂重新处理。固化未完成前严禁无人机淋雨、下水作业。

随着工业无人机长期野外作业需求提升，纳米涂层逐步替代传统三防漆应用于射频与精密板卡，维修返修补涂时机管控精细化要求持续提高。建立标准化时序记录表、测温验证、固化期限强制放行机制，能够最大限度消除维修涂层缺陷，避免返修位置成为整机腐蚀、渗水故障突破口，延长无人机户外服役周期。
