无人机电子防护涂层主要应用在无人机哪些核心部位?
  • 作者:深圳中氟
  • 发布时间:2026-07-22
  • 浏览次数:
  • 来源:
  • 分享:

无人机各类机载电路板长期暴露于雨水、凝露、沿海盐雾、农林腐蚀介质、昼夜温差交替环境,三防漆、纳米涂层作为敷形防护核心手段,并非整机全覆盖喷涂,必须依据功能模块电气特性、器件耐受能力、信号频段实施分区精准涂覆。行业故障统计显示:无差别全域喷涂引发的功能失效占涂层相关故障73%;其中射频天线区域滥用厚层三防漆造成信号衰减占81%,MEMS、气压计等敏感器件遮蔽不到位导致精度漂移占67%。

纳米涂层依靠0.5–3μm超薄致密膜层,兼顾防护、散热与射频信号保真,优先适配高精度射频、传感器模组;传统三防漆依托25–100μm厚膜阻隔腐蚀,多用于大功率电源、动力控制电路板。两类材料适用部位、涂覆边界、禁涂区域存在明确区分。




一、涂层分区应用底层设计原则

(一)两大涂层适用部位核心差异

管控维度厚层三防漆超薄纳米涂层
防护机理物理厚膜阻隔水汽、腐蚀介质,存在喷涂阴影死角分子交联致密膜,缝隙渗透能力强,薄而连续
典型厚度25~100μm0.5~3μm
散热影响热阻偏高,大功率器件易温升加剧热阻极低,对芯片温升增量≤0.5℃
射频兼容性高频损耗大,不适宜直接覆盖天线辐射面低介电、低损耗,可受控用于射频周边选区防护
敏感器件风险厚膜固化应力大,溶剂挥发易干扰传感器低应力,适合热敏、高精度器件周边防护
维修特性铲除难度大,返修区域易新旧界面分层局部破损可直接补涂,界面相容性更好

(二)分区涂覆四大刚性准则

1. 功能优先原则:射频辐射面、气压透气孔、光学窗口、弹性触点必须严格遮蔽禁涂;

2. 材料匹配原则:高频射频、高精度传感器优先选用射频级纳米涂层;大功率电源板、辅助控制电路可选用改性三防漆;

3. 工艺适配原则:元器件密集板卡优先真空浸涂纳米涂层消除死角;大面积简易板卡可选择性喷涂三防漆;

4. 可靠性分级原则:工业巡检、海事、测绘等高可靠机型严控涂覆边界;消费航拍机型可适度放宽,但禁止无差别全覆盖。


(三)无人机环境特有约束

无人机机载电子高度集成,板卡同时存在大功率发热器件、毫米波射频单元、MEMS微机械传感器,单一涂层无法满足全部需求。温差形成的内部凝露、沿海盐雾离子渗透、植保农药气雾腐蚀,要求涂层既要隔绝液态水,又要抑制水蒸气长期渗透,因此必须按照模块差异化规划防护方案。


二、六大核心应用部位划分、选型与施工规范

(一)飞控主控板(整机飞行控制核心,最高优先级防护区域)

飞控承载主控MCU、IMU惯性测量单元、气压计、存储电路、电源转换回路,是无人机安全飞行核心载体,大量BGA、QFN密集封装,缝隙极易积存凝露与腐蚀离子。

推荐涂层方案

1. 工业测绘、巡检、海事无人机:优先UV湿气双固化纳米涂层;真空浸涂实现芯片底部360°覆盖,膜厚控制1.0~2.5μm;

2. 消费航拍、普通植保机型:可选用改性丙烯酸/有机硅三防漆,自动选择性喷涂。

强制涂覆范围

MCU芯片引脚、周边阻容元件、稳压电源电路、晶振、接地走线、所有焊点、屏蔽罩内侧与焊盘。

严格禁涂区域(必须遮蔽)

1. 气压计透气微孔、透气膜;一旦涂层渗入微孔,高度数据持续漂移;

2. SD卡卡槽金属触点、USB调试接口、功能按键接触面;

3. MEMS陀螺仪核心敏感腔体(仅涂覆周边外围电路);

4. 外接排针弹性接触区域。

量产实测数据

未做涂层防护的飞控板,沿海500小时盐雾测试焊点腐蚀率64%;规范涂覆纳米涂层样板1000小时盐雾无腐蚀;同等条件下合格喷涂三防漆样板达标率85%,短板集中在BGA底部喷涂死角。


(二)动力电调与配电板(大功率动力回路,腐蚀短路高发区)

电调集成功率MOS管、驱动芯片、三相输出焊点、大电流焊盘,工作温度波动大,植保机型长期接触农药水雾、田间泥水,大电流焊点受潮极易发生电化学迁移、打火短路。

推荐涂层方案

1. 重载6S以上植保、工业无人机:标准防腐纳米涂层,真空浸涂;兼顾缝隙覆盖与散热;

2. 中小功率航拍机型:耐温有机硅三防漆选区喷涂。

强制涂覆范围

功率器件引脚、驱动回路PCB、三相电机输出焊盘、电池输入焊点、滤波元件、配电板全部走线与焊点。

重点管控与禁涂

1. 功率MOS管金属散热面禁止厚涂;纳米涂层允许极薄均匀覆盖,三防漆必须遮蔽散热区域,避免热阻上升导致过热保护;

2. 电机接线端子接触面、电池插头金属触点遮蔽禁涂;

3. 电调内置热敏测温元件周边薄涂,防止涂层包裹造成测温失真。

反面案例:某植保厂商整板厚喷三防漆,MOS管散热受阻,满载温升上升7℃,夏季作业频繁出现过温降功率。


(三)图传、数传接收机、遥控链路模块(无线通信基础链路)

包含VTX图像发射、RX接收机、数传电台,分为射频外围电路与天线辐射单元两大区域,两类区域涂覆策略完全不同。

推荐涂层方案

全频段无线模块优先选用低损耗纳米涂层;普通三防漆仅允许用于非射频外围电源电路。

分区执行标准

允许涂覆:供电回路、调制解调芯片、外围阻容、屏蔽盒内部电路板;

严格禁涂:U.FL/IPEX射频连接器、天线辐射振子、天线馈点。

机理说明:厚层三防漆介电常数偏高,直接覆盖天线会改变阻抗匹配,引发驻波恶化、通信距离缩短;纳米涂层若需靠近天线区域,必须严格控制膜厚均匀,防止局部厚度波动造成相位偏移。

实测对比:5.8GHz图传天线表面覆盖70μm三防漆,插入损耗上升1.3dB,有效传输距离下降24%;同等位置1.5μm射频纳米涂层损耗<0.1dB,几乎无影响。


(四)GNSS导航、5G通信、毫米波雷达射频模组(高精度高频射频单元)

用于定位、组网通信、避障感知,频段覆盖1.5GHz GNSS、Sub-6GHz 5G、24GHz/77GHz毫米波,对涂层厚度、介电均匀性最为敏感,是涂层选型与施工难度最高的部位。

推荐涂层方案

仅允许使用射频级低介电纳米涂层;禁止大面积喷涂普通三防漆。

涂覆边界规范

1. PCB走线、芯片外围电路、屏蔽罩内部电路板完整涂覆;

2. 天线阵列辐射面、射频馈线表层、雷达传感器窗口金属振子必须完全遮蔽;

3. 超声雾化选区喷涂优先,严控阵列各单元膜厚偏差≤±0.1μm,避免相位不一致。

典型失效案例:测绘无人机毫米波雷达模块喷涂普通三防漆,探测距离下降32%,波束指向偏移,无法完成地形测绘;清除旧涂层,更换超低损耗纳米涂层选区防护后指标恢复。


(五)机载任务载荷控制板(吊舱、热成像、激光雷达负载电路板)

应用于巡检、搜救、测绘无人机光电吊舱、红外热成像、激光雷达驱动板,长期机身外部挂载,淋雨、日照、凝露风险更高,同时存在光学窗口约束。

推荐涂层方案

高端光电吊舱:耐候UV固化纳米涂层;普通载荷控制板可选用耐紫外改性三防漆。

分区规则

涂覆:载荷主控、电源转换、驱动电路、所有焊点;

禁涂:红外热成像感光窗口、激光发射接收镜片、光学传感器透光区域;

附加管控:光学周边采用高精度金属掩膜选区涂覆,防止涂层气雾附着镜片造成透光率下降。


(六)辅助电路板(电压转换、LED指示灯、拓展接口板)

包括分压板、指示灯板、外设拓展小板,环境条件相对缓和,防护要求适中。

推荐涂层方案

消费级、轻型无人机:成本友好型丙烯酸三防漆;

工业机型、沿海作业机型:统一配套纳米涂层实现整机防护标准一致。

管控要点

连接器触点、拨码开关、测试点遮蔽;板载小型指示灯透光区域可薄涂纳米涂层,不建议厚涂三防漆造成光线衰减。


三、整机通用永久禁涂区域清单(所有涂层统一适用)

无论使用三防漆还是纳米涂层,以下器件与结构必须遮蔽,禁止涂层覆盖:

1. 气压计透气孔、MEMS传感器透气膜;

2. 各类天线辐射体、射频连接器接触端面;

3. USB、SD卡槽、JST/Molex连接器金属触点、弹片;

4. 按键、拨码开关、复位按钮摩擦接触面;

5. 光学镜头、图像传感器感光面、红外窗口;

6. 大功率器件外露金属散热片(纳米涂层极薄受控方案除外);

7. 扬声器、麦克风拾音开孔;

8. 出厂预留测试点、校准触点。

重要区分:器件引脚焊点可以涂覆,机械接触触点严禁涂覆。很多施工误区混淆焊点与触点边界,造成后期接触不良。


四、不同作业场景整机涂层布局方案参考

场景1:沿海海事、电力巡检高可靠无人机

布局策略:飞控、电调、5G模块、雷达模组统一采用纳米涂层;辅助小板按需搭配纳米涂层;全域严格执行选区遮蔽;禁止大面积三防漆用于射频区域。

目标:耐受1000小时中性盐雾、IPX7短时浸水、长期昼夜凝露。

场景2:农林植保无人机(农药气雾、泥水飞溅)

布局策略:飞控、电调、配电板真空浸涂防腐型纳米涂层;图传数传外围电路选区涂覆;简易拓展板喷涂有机硅三防漆;重点强化大电流焊点、BGA底部全覆盖。

场景3:消费级航拍、轻型测绘无人机

布局策略:飞控、电调使用改性三防漆自动选择性喷涂;GNSS、图传射频周边采用纳米涂层局部补涂,兼顾成本与信号性能。

场景4:应急通信、毫米波相控阵高端无人机

布局策略:所有射频模组、高精度传感器板统一使用射频级纳米涂层;仅无源辅助电路酌情使用三防漆,严控涂覆边界与膜厚均匀性。


五、实战落地案例对比

正面量产案例:电力巡检无人机整机分区防护优化

项目背景

某工业无人机厂商初代方案:整机统一喷涂有机硅三防漆。投用沿海电站后暴露出两类问题:①部分5G模块通信距离不稳定;②飞控BGA底部喷涂死角,服役6个月出现焊点腐蚀。

分区优化方案

1. 飞控、电调、毫米波雷达PCBA更换真空浸涂纳米涂层;

2. 5G天线阵列采用超声雾化选区喷涂,辐射面完整遮蔽;

3. 简易拓展辅助板保留选择性喷涂三防漆;

4. 标准化遮蔽清单,气压计、射频连接器、光学窗口统一管控。

落地效果

1000小时盐雾、双85湿热全部通过;射频信号损耗稳定控制在0.2dB以内;野外12个月腐蚀相关故障率下降93%,成为标准化量产方案。

反面失效案例:植保无人机无差别全域喷涂三防漆

故障背景

植保厂商为简化工艺,整机所有电路板统一手工喷涂三防漆,未做精细化遮蔽。批量下地作业3个月出现多重故障:

1. 部分飞控气压计被涂层气雾轻微堵塞,高度持续漂移;

2. 电调MOS散热面涂层堆积,满载过热保护;

3. 图传天线周边涂层厚度不均,图传距离波动大。

整改方案

建立分区涂覆规范:核心动力与飞控更换纳米涂层,严格执行禁涂区域遮蔽;射频天线周边禁止厚层三防漆;功率散热面完整遮蔽。整改后同类故障大幅减少。

射频专项案例:测绘无人机GNSS模块两种涂层对比测试

方案A:GNSS板卡外围喷涂三防漆;静态定位误差波动扩大至1.2m;

方案B:外围选区涂覆低介电纳米涂层,天线馈点遮蔽;定位误差稳定维持0.4–0.6m,满足测绘精度指标。

结论:高精度导航射频区域,优先采用纳米涂层,规避三防漆带来的介电扰动。


六、行业普遍认知误区梳理

误区一:防护越全面越好,所有电路板全部喷满涂层

全覆盖必然增加敏感器件、射频区域失效风险,涂层防护是“精准阻隔腐蚀”,而非简单包裹。科学方案是分区涂覆、重点强化、敏感区域严格遮蔽。

误区二:纳米涂层超薄,可以直接覆盖天线、透气孔

即便超薄,长期累积依然会改变天线阻抗、堵塞微孔。纳米涂层只是信号损耗更低,不代表可以突破禁涂边界设计规范。

误区三:三防漆性价比高,所有部位通用喷涂

厚层三防漆先天存在高频损耗、散热阻力、喷涂阴影死角三大短板,不能直接用于毫米波、5G射频模组,强行使用会造成通信、感知性能永久下降。

误区四:焊点涂上涂层即可,不用区分电路板模块类型

不同频段、不同功率的电路板,涂层允许膜厚、材料选型完全不同。大功率电调重视散热约束;射频模块重视介电均匀性;传感器重视固化应力与微孔防护。

误区五:维修补涂可以随意扩大涂覆范围

维修更换元器件后补涂,仅覆盖返修区域及周边狭小范围即可,不要大面积叠加在原有完好涂层之上,避免新旧界面分层。


七、全文总结

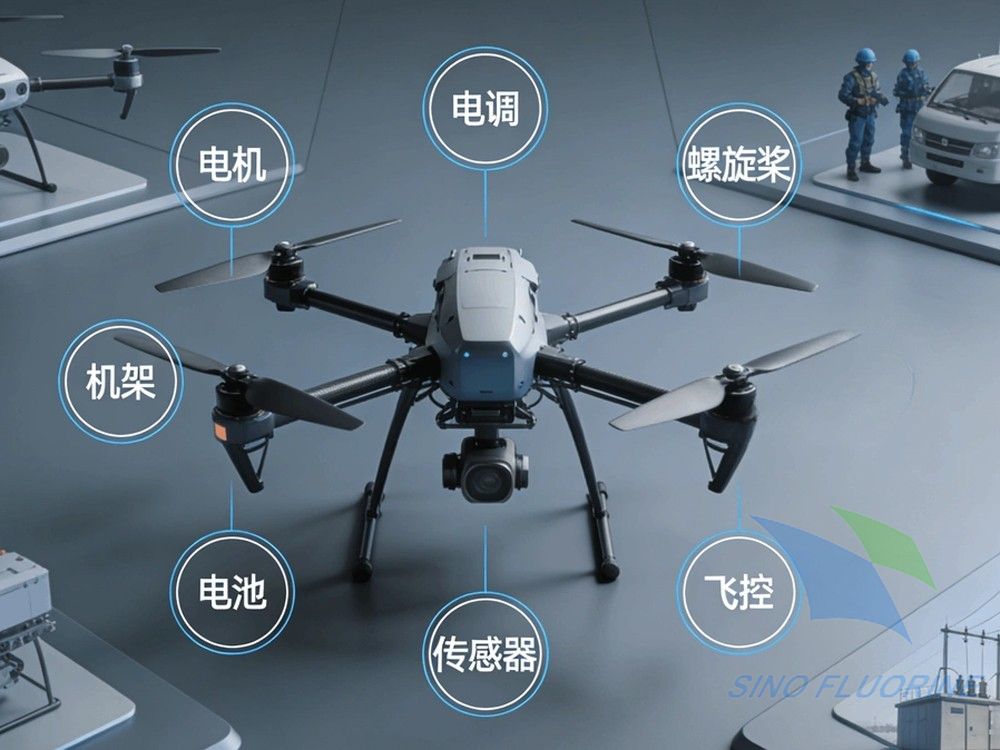

无人机电子三防漆、纳米涂层并非整机无差别喷涂,应用核心部位集中六大板块:飞控主控板、动力电调与配电板、图传数传通信模块、GNSS/5G/毫米波射频模组、机载任务载荷控制板、各类辅助拓展电路板。

材料选型遵循清晰边界:高精度射频、传感器模组优先选用低损耗超薄纳米涂层;普通电源、辅助控制电路可选用改性三防漆。施工必须建立分区清单,明确强制涂覆范围与永久禁涂区域,重点保护焊点、芯片缝隙等腐蚀高发位置,同时规避气压计、天线、光学窗口、金属触点等敏感部位。

随着低空经济发展,工业无人机向5G组网、毫米波避障、长时间野外作业升级,纳米涂层凭借超薄、低损耗、无死角覆盖优势,正在逐步在核心控制与射频模块替代传统三防漆。建立模块化分区涂覆标准,是平衡防护能力、散热性能、射频信号完整性最有效的技术手段,从源头减少涂层施工引发的漂移、短路、通信衰减等批量故障。

×
