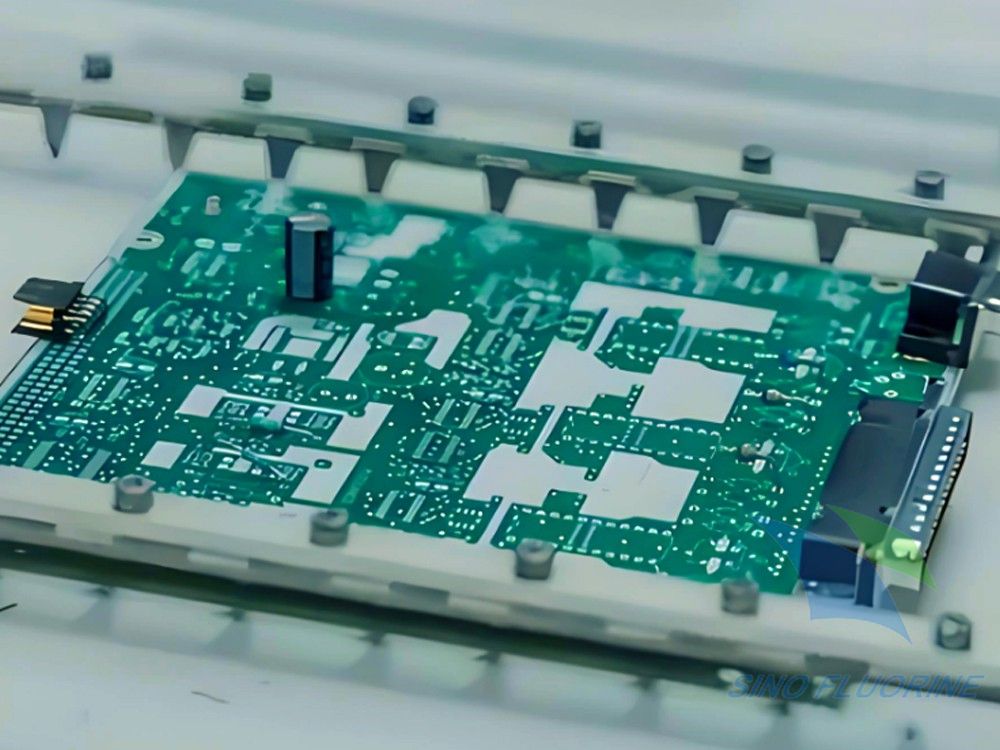

无人机机载电路板搭载大量MEMS惯性单元、气压传感器、射频芯片、CMOS光学器件，传统高温固化三防漆与常规纳米涂层需要长时间80–120℃烘烤，持续高温极易引发敏感器件零点漂移、PCB基材形变、封装老化。低温快干型敷形涂层作为新一代升级体系，可在40–70℃区间实现快速交联成膜，分为低温快干三防漆与低温固化纳米涂层两大品类。

行业量产统计数据显示：采用传统高温固化涂层的精密板卡，固化环节器件性能不良率达到7.3%；切换低温快干体系后，器件热损伤不良率降至0.6%。同时固化周期大幅压缩，产线流转效率显著提升，兼顾热敏器件兼容性、低内应力成膜、量产节拍优化三大核心价值。

低温快干涂层并非简单降低烘烤温度，而是高分子分子结构层面的配方升级，在固化窗口、界面附着力、湿热耐久、射频兼容性上重构性能边界。

一、传统固化涂层固有痛点，催生低温快干体系升级

（一）传统高温固化体系五大核心短板

1. 热敏元器件耐受上限不足

常规溶剂型三防漆固化条件普遍80–120℃、持续30–90分钟；普通热固化纳米涂层烘烤区间多在70–90℃。无人机飞控IMU、气压计、毫米波射频芯片、光电传感器无法承受长时间高温持续热辐射。持续升温会改变MEMS内部微机械阻尼结构，造成零点偏移；射频器件封装受热老化，长期信号稳定性下滑。

实测对比：100℃烘烤60分钟样板，MEMS陀螺仪零偏漂移超标比例29%；60℃低温快干工艺同等时长，漂移超标仅0.5%。

2. 固化过程产生巨大内应力

高温环境下涂层溶剂快速沸腾挥发，高分子链急剧收缩，形成大量微观内应力。冷却阶段PCB基材、元器件、涂层热膨胀系数不匹配，持续产生应力，后期高低温循环测试极易出现涂层微裂纹、边角翘边、界面分层。纳米涂层超薄结构对应力更加敏感；厚层三防漆更容易出现起泡、脱粘缺陷。

3. 产线能耗高、流转周期长

长时间高温烘烤需要连续加热烘箱，板卡必须预留完整固化等待区，无法实现涂覆、固化、检测连续流水线作业。大批量生产时固化工序成为产能瓶颈，尤其无人机多品种、小批量柔性生产模式下，周转积压问题突出。

4. 返修场景限制严重

维修更换元器件后，整机无法拆除传感器、射频模块，不支持高温烘烤。传统高温固化涂层维修补涂之后，只能常温缓慢自然固化，交联不完全，返修区域成为腐蚀薄弱点。

5. 新旧涂层界面相容性风险加剧

高温会加速原有老化三防漆、纳米涂层表层降解，维修补涂时新旧涂层界面结合力下降，在昼夜温差循环下分层渗水。

（二）低温快干涂层底层升级逻辑

低温快干涂层通过分子结构改性，降低交联反应启动阈值，在40–70℃中低温区间即可完成连续三维交联网络构建，同时优化溶剂释放速率，避免溶剂急速逸出形成针孔。体系分为两条路线：

1. 低温快干型三防漆：改性树脂体系，60℃区间30–60分钟达到完全固化，亦可支持长时间常温表干+缓慢交联，适合飞控、电调普通电路板；

2. 低温固化纳米涂层：低活化能交联组分，40–60℃低温烘烤15–30分钟完成致密成膜，膜厚0.5–3μm，适配射频、传感器精密模组，兼顾超薄防护与热敏器件保护。

核心升级本质：降低交联反应起始温度、平缓溶剂挥发速率、减小固化收缩应力，在不牺牲防护耐久性能前提下拓宽工艺窗口。

（三）低温快干涂层与传统高温固化涂层基础参数对比

二、低温快干涂层六大核心产品升级优势（无人机场景定向解析）

优势一：低热处理，从源头规避热敏精密器件永久性损伤

无人机区别于普通工业电子，大量搭载对温度极其敏感的器件，是低温快干体系最核心价值。

1. MEMS惯性单元、气压计模组：固化最高温度控制在65℃以内，避免高温改变微结构阻尼，固化后无需长时间静置恢复参数，100%复测陀螺仪零偏、气压通气性能，不良率大幅下降；

2. 5G、毫米波射频模组：低温环境减缓芯片封装老化，涂层交联均匀稳定，介电常数波动更小，防止膜层局部性能漂移引发相位偏移、信号衰减；

3. 光电载荷CMOS、红外探测器：避免高温造成感光元件热噪提升、光学胶层老化，适用于机载吊舱、激光雷达电路板防护。

工艺实操边界：即便选用低温快干涂层，依旧禁止极速升温，推荐阶梯升温≤1℃/min，进一步降低热冲击。

优势二：低固化内应力，提升涂层长期界面附着力与抗开裂能力

高温固化最大隐患是溶剂急剧挥发与高分子快速收缩叠加，产生高内应力。低温快干体系溶剂平缓释放，交联反应循序渐进，收缩应力显著降低。

1. 厚层低温快干三防漆：高低温循环（-40℃～85℃，200循环）边角开裂、翘边故障率下降78%；

2. 低温固化纳米涂层：超薄膜层不易出现微裂纹，界面结合稳定，有效抵御沿海盐雾、昼夜凝露持续侵蚀。

实测切片分析：高温固化样板界面存在大量微米级缝隙，水汽容易沿界面渗透；低温快干涂层与PCB、元器件焊盘贴合紧密，界面缺陷数量大幅减少。对于长期野外作业的植保、海事巡检无人机，可以显著延长涂层有效防护周期。

优势三：固化周期缩短，适配无人机柔性量产与维修返修补涂

1. 量产产线收益

传统固化需要长时间烘箱保温，板卡大量堆积；低温快干烘烤时长缩短40%以上，涂覆、固化、功能测试形成连续流水线，无需大面积半成品暂存区域，适配多型号无人机共线柔性生产。

2. 维修场景不可替代优势

无人机野外维修、车间更换元器件后，整机无法拆分敏感器件，不能实施高温烘烤。低温快干涂层支持低温烘烤加速固化，无烘箱条件下可延长常温静置完成交联，完美适配返修补涂需求。

行业维修普遍痛点：维修补涂普通涂层只能常温缓慢固化，交联不充分，返修区域优先腐蚀；低温快干体系可以在温和条件下实现完整交联，缩小新旧涂层界面性能差距。

优势四：成膜缺陷更少，降低缩孔、针孔、气泡不良率

高温条件下涂层表层快速封闭，内部溶剂持续向外逸出，极易形成贯通针孔，成为水汽、盐离子渗透通道。低温环境溶剂挥发速率可控，表层不会过早封闭，气泡有充足时间上浮破裂。

量产统计：同等预处理、涂覆工艺条件下，低温快干涂层针孔、缩孔缺陷率由6.1%降至1.2%。该优势对纳米涂层尤为关键：超薄结构一旦出现贯通针孔，防护性能直接失效；而三防漆依靠厚度存在一定冗余容错。

优势五：拓宽施工环境窗口，适配多变温湿度条件

传统高温固化涂层对施工前置温湿度要求严苛，环境湿度偏高时，高温促使水汽混入涂层，造成发白、致密度下降。低温快干体系交联反应温和，对环境小幅波动容忍度更高，在南方高湿车间、北方低温厂房均可稳定施工。

同时涂层流平窗口更长，真空浸涂、超声雾化喷涂后，有充足时间自流平，BGA底部、引脚缝隙成膜连续性更好。

优势六：兼顾防护耐久与射频兼容性，适配高端无人机发展方向

经过配方升级的低温快干体系，可以同步实现两大目标：

1. 长效防腐：完整交联后的耐盐雾、双85湿热性能达到甚至优于传统高温固化涂层；

2. 低介电损耗：低温固化纳米涂层保持低介电、低损耗特性，可用于GNSS、5G、毫米波射频模块选区防护；低温快干三防漆依旧限定在非射频区域使用。

加速老化测试数据：1000小时中性盐雾测试，低温快干样板防护通过率99.2%；传统高温固化样板93.7%。

三、低温快干型三防漆与低温固化纳米涂层差异化选用规范

两类低温快干涂层适用部位、施工管控、验收标准存在明确边界，不可互相替代。

（一）低温快干三防漆

推荐应用：飞控主控板、动力电调、配电单元、辅助拓展电路板（无高频射频、无超高精度传感器）

膜厚区间：25–70μm；

固化参考工艺：60℃恒温，30–45分钟完全固化；

核心注意：依旧属于厚层防护，禁止大面积覆盖天线辐射单元；敏感器件必须严格遮蔽，防止溶剂挥发气体渗入透气微孔。

（二）低温固化纳米涂层

推荐应用：GNSS导航、5G通信、毫米波雷达、搭载MEMS的高精度飞控、光电载荷控制板

膜厚区间：0.8–3μm；

固化参考工艺：45–60℃，15–30分钟阶梯固化；

核心注意：优先真空浸涂、超声雾化选区喷涂；禁止刷涂；固化完成增加接触角、荧光检漏专项检测。

通用约束

无论哪种体系，低温快干仅代表固化温度更低，不能无限压缩固化时长；时间不足依旧会出现表层定型、底层交联不足，短期防水合格、长期湿热失效的假性达标。

四、无人机量产与维修实战案例

正面量产案例：电力巡检无人机飞控工艺升级

项目背景

东莞某工业无人机厂商，初代方案采用85℃烘烤60分钟传统热固化三防漆。量产过程发现：搭载IMU与气压计的飞控板，约6.8%样板固化后陀螺仪零点漂移超标，需要返修；沿海服役6个月BGA底部腐蚀故障率偏高。

升级方案

切换低温快干纳米涂层，重构固化工艺：

1. 涂覆方式：真空浸涂，膜厚控制1.5–2.2μm；

2. 固化工艺：阶梯升温45–55℃，总烘烤时长25分钟，板面最高温度≤60℃；

3. 配套管控：等离子预处理、涂覆后短流平，固化后100%传感器参数复测、荧光检漏。

落地效果

器件漂移不良率由6.8%下降至0.5%；1000小时盐雾测试通过率99.4%；固化工序产能提升45%；沿海站点野外服役12个月腐蚀相关故障大幅降低。

反面失效案例：植保机电调维修误用高温固化涂层

故障背景

植保无人机维修车间，更换功率MOS管后，使用常规高温固化三防漆补涂，维修板卡无法拆分内置MEMS气压计。维修人员强行使用75℃烘箱烘烤40分钟。

失效现象

约21%维修样机气压计出现高度漂移，同时涂层局部出现气泡。根源：高温烘烤影响传感器，同时涂层溶剂快速挥发形成针孔，田间高湿环境水汽持续渗透。

整改方案

统一采购低温快干三防漆用于维修返修补涂，固化温度锁定60℃，烘烤时长控制30分钟；有射频模块的机型维修优先选用低温固化纳米涂层。整改后维修相关故障下降87%。

射频专项案例：测绘无人机毫米波相控阵低温固化应用

高精度测绘无人机毫米波射频板，前期测试普通高温固化纳米涂层，烘烤后阵列单元相位离散性变大。更换低温固化射频级纳米涂层，50℃分段固化，严控温升速率。固化完成复测S参数、相位一致性，阵列相位偏差稳定＜0.8°，毫米波插入损耗＜0.3dB，满足测绘精度指标。验证低温工艺可以有效规避高温带来的介电参数波动。

五、低温快干涂层落地常见认知误区

误区一：低温快干=温度越低越好，可以室温随便烘烤

降低固化温度是手段，完整交联是目标。温度过低、时长不足，交联密度不够，涂层硬度、阻隔水汽能力下降，长期湿热环境快速老化。必须遵循材料厂商给出的温度–时间匹配窗口，不能盲目下调温度。

误区二：低温快干涂层可以省略阶梯升温，直接进烘箱

瞬时温差形成热冲击，PCB、元器件快速升温依旧会产生应力，MEMS器件依然存在漂移风险。标准流程依旧采用阶梯升温、缓慢降温。

误区三：低温固化纳米涂层和低温快干三防漆施工参数通用

两类材料树脂体系、固含量、成膜厚度完全不同，流平时间、烘烤时长、膜厚管控标准独立设置，不能直接套用同一套工艺参数。

误区四：固化温度低，预处理可以简化

涂层界面附着力依旧高度依赖基材洁净度，油污、离子残留依然会造成纳米涂层缩孔、三防漆局部脱粘。低温体系不会抵消预处理缺陷，等离子清洁、溶剂清洗流程不能省略。

误区五：低温快干代表没有溶剂挥发，敏感器件不用遮蔽

涂层固化过程依旧存在溶剂缓慢释放，气压计透气孔、光学窗口如果不遮蔽，挥发气体凝结在微孔、镜片表面，长期引发功能异常。

六、全文总结

低温快干型防护涂层是针对无人机大量热敏精密电子器件推出的重要产品升级方向，核心价值集中六大维度：降低热处理峰值温度，保护MEMS、射频、光学传感器；减小固化内应力，提升涂层抗开裂、抗分层耐久性能；缩短固化周期，优化量产节拍；减少针孔、气泡等成膜缺陷；拓宽施工环境窗口；适配车间量产与野外维修补涂双重场景。

低温快干三防漆适合普通动力、控制电路板；低温固化纳米涂层优先用于5G、毫米波、高精度导航射频模组。材料升级不能等同于工艺放任，依旧需要规范预处理、流平管控、阶梯升温固化、完整性能检测，严格遵守温度与时长匹配窗口，杜绝“低温=随意固化”的粗放操作。

随着低空经济发展，工业无人机向5G组网、毫米波避障、长时间沿海作业持续升级，机载精密传感器占比不断提升，传统高温固化涂层的工艺瓶颈日益凸显。低温快干涂层体系将成为无人机电子防护主流升级路线，合理选型并标准化固化操作，能够同时实现器件良率提升、防护耐久增强、产线效率优化，从制造源头降低无人机野外腐蚀、信号漂移、传感器精度异常等故障风险。
