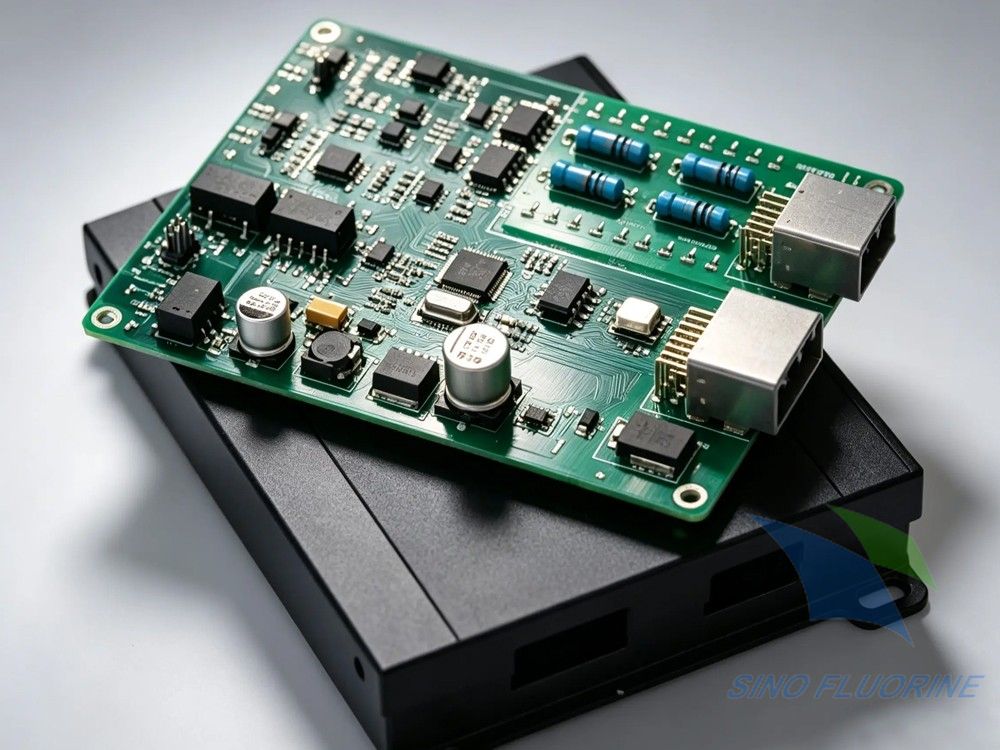

无人机机载电路板集成多种材质电子元件，塑料封装集成电路、陶瓷无源器件、金属屏蔽壳体、FR4基材PCB、柔性线路、MEMS微结构共存。材质热膨胀系数、耐溶剂能力、表面能、耐热窗口差异巨大，直接决定三防漆、纳米涂层能否稳定附着、不引发器件失效。行业故障统计显示：元器件材质与涂层工艺不匹配造成的可靠性故障占涂层相关失效74%；其中塑料封装受涂层溶剂侵蚀出现封装开裂占69%，热敏MEMS器件因固化温度过高零点漂移占81%，射频金属屏蔽壳界面分层、信号异常占57%。

纳米涂层依靠0.5～3μm超薄低应力膜层，适配绝大多数精密、热敏、高频元器件；厚层三防漆具备优良抗腐蚀冗余，但固化应力、溶剂体系、膜厚带来的散热与射频限制，必须结合元件材质严格分区选用。施工方式分为浸涂、喷涂、刷涂三大路线，不同材质元件对应允许与禁止工艺存在清晰红线。

一、材质匹配底层核心约束逻辑

（一）两大涂层体系基材适配本质差异

（二）材质匹配四大评估维度

1. 耐溶剂兼容性：元器件塑胶、标识油墨、粘接胶是否耐受涂层载体溶剂，避免溶胀、发白、开裂；

2. 耐热耐受窗口：区分元件允许最高温度，匹配常温自干、低温快干、高温固化路线；

3. 热膨胀系数匹配：温差交变下，涂层与基材形变差异过大引发分层、起皮；

4. 功能敏感性：射频器件关注介电波动；MEMS、气压计关注微孔堵塞、应力漂移；功率器件关注热阻上升。

（三）无人机特有材质应用难点

无人机板卡高度集成，同时存在大功率发热器件、高空低温敏感器件、露天抗紫外结构件；部分机型搭载柔性FPC线缆、轻量化复合基材，单一涂层工艺无法通配所有元件。同一电路板上，经常出现“金属屏蔽壳适合浸涂纳米涂层，周边塑料连接器只能选区喷涂，MEMS器件必须局部遮蔽”的分区管控需求。

二、各类材质电子元件涂层选型与标准化施工方案

（一）FR4 PCB基材（阻焊绿油基材）

元件载体基础基材，分为常规LPI液态阻焊、干膜阻焊两类。

推荐涂层：

工业高端机型：射频防腐型纳米涂层；普通机型：改性丙烯酸、有机硅三防漆。

适配施工工艺：真空浸涂、自动选择性喷涂、超声雾化喷涂；

管控红线：禁止大面积刷涂；刷涂易造成阻焊边缘涂层堆积，冷热循环出现界面剥离。

工艺要点：

阻焊表面油污、助焊剂残留会大幅降低附着力，纳米涂层施工前优先等离子清洗；选用低温快干固化路线，避免长时间高温烘烤造成阻焊黄变、脆化。

实测数据：未做等离子预处理样板，1000小时双85湿热测试后，涂层分层不良率34%；规范清洗后不良率降至0.9%。

（二）环氧树脂塑料封装器件（SOP、QFP、QFN、BGA主控芯片、MOS管）

最常见元器件材质，环氧树脂塑封，韧性中等，不耐强溶剂长期浸润。

涂层选型：

高精度飞控、射频芯片：低温快干纳米涂层；

普通电源驱动芯片：耐溶剂改性三防漆。

允许施工：真空浸涂、超声雾化选区喷涂、自动选择性喷涂；

谨慎方案：普通溶剂型三防漆长时间浸泡；禁止厚层堆积在芯片封装边缘，应力集中引发塑封微裂纹。

固化管控：塑封器件最高耐受温度普遍≤65℃，优先选用低温固化体系；避免100℃以上长时间烘烤。

典型风险：普通丙烯酸三防漆强溶剂渗入封装缝隙，长期老化后出现封装发白、内部电路漏电。

（三）陶瓷封装元器件（陶瓷晶振、陶瓷电容、陶瓷滤波器、金属陶瓷射频器件）

陶瓷材质化学稳定性高、表面致密、热膨胀系数低，材质本身兼容性最优，但涂层附着力容易不足。

涂层选型：纳米涂层、各类体系三防漆均可选用；射频陶瓷器件优先射频级纳米涂层。

施工工艺：浸涂、各类喷涂工艺全部兼容；

工艺关键：陶瓷表面表面能偏低，涂覆前必须等离子活化，否则涂层容易缩孔、脱湿、形成鱼眼缺陷。

无人机场景重点：GNSS、毫米波雷达内置陶瓷谐振元件，禁止涂层堆积在器件顶面，防止改变谐振参数，造成定位漂移、探测距离衰减。

（四）金属材质构件（铜焊盘、合金引脚、金属屏蔽罩、U.FL射频接头、散热铝壳）

包含裸铜、镀镍、镀锡、不锈钢多种金属镀层，容易发生电化学腐蚀。

涂层选型：防腐型纳米涂层最优；可搭配耐盐雾有机硅三防漆；

施工方案：真空浸涂实现屏蔽罩内侧完整覆盖；射频屏蔽腔体周边采用超声雾化选区喷涂；

重要区分：

射频天线振子、连接器接触端面禁涂；屏蔽壳体外壁允许薄涂防护。

工艺要点：金属表面氧化层、指纹油脂必须彻底清除；纳米涂层依靠化学键结合，微量油污直接造成局部疏水失效；

反面案例：测绘无人机5G金属屏蔽罩直接喷涂普通三防漆，镀层与涂层之间留存水汽，盐雾测试400小时出现壳体点蚀；更换纳米涂层并配套等离子清洗后，顺利通过1000小时盐雾验证。

（五）热塑性塑料元器件（PBT、PA尼龙连接器、按键外壳、塑胶支架、插座本体）

高风险材质，部分热塑性塑胶易被涂层溶剂溶胀、开裂、发白。

优先涂层：溶剂温和型低温快干纳米涂层；谨慎选用溶剂型三防漆；

推荐工艺：超声雾化精准选区喷涂；

禁止工艺：长时间浸涂、手工刷涂；浸涂会使塑胶长时间浸泡在溶剂中，加速材质老化。

硬性管控：连接器弹性触点全程遮蔽；仅对塑胶本体外围电路、焊点实施防护，不允许涂层覆盖连接器插拔区域。

（六）MEMS微结构器件（惯性单元、气压计、气流传感器）

内部包含精密硅微机械结构，带有透气微孔，材质混合硅晶片、玻璃、有机密封胶。

唯一推荐：低应力射频级纳米涂层；尽量避免厚层三防漆；

施工方式：超声雾化选区喷涂；

绝对禁止：真空整板浸涂、手工刷涂；涂层极易渗入透气微孔造成功能漂移。

工艺红线：透气微孔必须采用PI胶带、硅胶堵头严密遮蔽；固化峰值温度≤60℃，杜绝高温引起内部密封胶老化、零点漂移。

（七）柔性线路板FPC（PI聚酰亚胺基材）用于云台载荷、光电吊舱内部连接线路，薄型基材，反复振动弯折。

涂层选型：高柔韧性纳米涂层；弹性改性有机硅三防漆；

施工：超声雾化选区喷涂；禁止厚重涂层；

管控重点：膜厚严格控制，厚层涂层降低FPC弯折耐受能力，振动工况下涂层容易开裂；纳米涂层超薄特性更适配柔性线路长期往复形变。

（八）玻璃材质元件（光学镜片、红外窗口、玻璃封装二极管）

化学稳定性优良，但涂层气雾附着后透光率下降。

涂层：各类涂层材料本体均可兼容；

施工规则：电路区域正常涂覆；光学透光区域100%遮蔽；

推荐工艺：超声雾化喷涂，搭配金属掩膜，抑制飞雾污染镜片；

禁止：浸涂，容易造成遮蔽边缘渗漆污染光学面。

三、三大施工工艺针对不同材质元件适用边界汇总

（一）真空浸涂

优势：缝隙全覆盖，适合金属屏蔽壳、BGA密集塑封芯片、PCB基材；

适配材质：FR4 PCB、环氧树脂塑封器件、陶瓷元件、金属壳体；

不推荐：裸露MEMS透气器件、外露光学玻璃、开放式塑胶连接器（长时间浸泡溶剂风险）；

优先搭配材料：纳米涂层。

（二）超声雾化选区喷涂（精密喷涂）

适配材质最广，无人机精密板卡首选工艺；

适用：所有材质分区防护场景，MEMS模组、射频陶瓷器件、FPC柔性板、塑胶连接器周边；

材料搭配：射频级纳米涂层、普通防腐纳米涂层、改性三防漆均可。

（三）自动选择性气动喷涂

适用：FR4板卡、普通塑封芯片、陶瓷无源元件；

局限：存在喷涂阴影，BGA底部覆盖不足；不建议高精度射频模组大面积使用；

材料：以三防漆为主，可搭配普通防腐型纳米涂层。

（四）手工刷涂

仅允许：野外维修局部修补三防漆；

全线禁止：任何材质元器件上刷涂纳米涂层；刷涂引入纤维、厚度剧烈波动，破坏超薄膜连续结构。

四、材质匹配五级标准化实施流程

第一步：元器件材质清单梳理

提取BOM区分大类：塑封IC、陶瓷元件、金属屏蔽件、塑胶连接器、MEMS传感器、FPC、光学器件，标记热敏、溶剂敏感元件。

第二步：涂层兼容性小样验证（不可省略）

取同材质元件样板，分别测试候选三防漆、纳米涂层：

1. 涂覆固化后外观检查：有无发白、溶胀、裂纹；

2. 功能复测：晶振频率、MEMS零点、射频增益；

3. 加速老化：240小时双85湿热，观察界面有无分层。

第三步：匹配固化窗口

1. MEMS、塑胶连接器：选用低温快干体系，固化温度≤60℃；

2. 无热敏器件飞控、电调：可选用标准温区涂层；

3. 射频陶瓷、金属壳体：优先低应力纳米涂层，规避温度循环界面剥离。

第四步：选定施工工艺并划定遮蔽清单

高敏微孔器件、光学元件、射频触点强制遮蔽；依据材质决定浸涂/精密喷涂/选区喷涂。

第五步：固化后分层检测

外观、附着力、防水性能；射频板卡追加S参数测试；传感器复测零点漂移。

五、无人机实战案例对比

正面量产案例：沿海电力巡检无人机飞控材质分区防护

基础情况

飞控板集成BGA主控（环氧树脂塑封）、MEMS气压计、金属屏蔽罩、PA尼龙连接器、陶瓷晶振。

初期方案：整板真空浸涂有机硅三防漆，出现两类问题：

①尼龙连接器长期浸泡溶剂，表层轻微发白；

②气压计遮蔽稍有偏差，雾气渗入微孔，高度漂移不良率6.2%。

材质差异化优化方案

1. BGA芯片、金属屏蔽壳、PCB基材：真空浸涂射频级纳米涂层；

2. MEMS模组、塑胶连接器周边：超声雾化选区喷涂，完整遮蔽透气孔与连接器触点；

3. 陶瓷晶振外围精准控膜厚，避免谐振参数偏移；

4. 统一采用45℃低温阶梯固化。

落地效果

1000小时盐雾测试全部通过；传感器漂移不良率降至0.4%；野外沿海站点服役12个月无材质兼容引发的涂层失效。

反面失效案例：植保无人机塑胶连接器涂层工艺选型失误

故障背景

植保机电调板PA尼龙连接器区域，直接采用常压浸涂溶剂型三防漆。整机服役3个月后，部分连接器塑胶出现微裂纹，水汽沿裂纹侵入内部造成焊点腐蚀。

失效复盘

尼龙材质长时间浸泡在涂层溶剂中，高分子基材缓慢溶胀；温差循环后产生应力开裂。

整改规范

取消浸涂，更换超声雾化选区喷涂低温快干纳米涂层，缩短涂层与塑胶接触时间；严格遮蔽连接器插拔接触面。整改后同类故障大幅减少。

射频专项案例：测绘无人机毫米波陶瓷器件涂层匹配验证

初期尝试喷涂厚层三防漆，陶瓷滤波器周边涂层厚度不均，频段损耗上升，探测距离下降。更换低介电纳米涂层，超声雾化精准控膜厚，陶瓷元件无溶剂侵蚀，射频指标恢复设计标准。

六、行业高频认知误区梳理

误区一：涂层材料合格，就可以适用所有材质元件

涂层参数仅代表材料本身性能，基材耐溶剂、热膨胀匹配度决定长期可靠性；同一款三防漆，对环氧树脂芯片安全，对尼龙连接器就存在溶胀风险。

误区二：纳米涂层兼容性最优，可以不加区分全域施工

纳米涂层对板面洁净度要求极高，如果金属、陶瓷表面未活化，依然出现附着力不足；同时不能突破禁涂规则，MEMS透气孔、天线触点依旧必须遮蔽。

误区三：陶瓷、金属材质稳定，不需要管控固化温度

金属屏蔽壳与涂层热膨胀系数存在差异，高温固化快速降温会形成界面剪切应力，长期冷热循环引发涂层起皮。

误区四：只要外观没有发白，就代表材质兼容合格

溶剂侵蚀、界面微剥离具备滞后性，短期目视无异常，数百小时湿热老化后才集中爆发，必须配套加速老化验证。

误区五：同一电路板统一使用一种施工工艺最省事

板卡多种材质共存，最优方案是分区工艺：密集芯片区域浸涂，传感器、塑胶连接器区域精密喷涂，不能一刀切选用浸涂或喷涂。

七、全文总结

无人机各类电子元件材质理化特性差异显著，涂层适配不能仅依靠单一材料参数选型，必须建立材质分类→涂层选型→施工工艺→固化窗口→兼容性验证完整闭环。

环氧树脂塑封芯片、PCB基材、金属屏蔽壳体适配范围最广，真空浸涂纳米涂层是高可靠方案；陶瓷无源器件重点做好表面活化提升附着力；PA、PBT热塑性塑胶连接器优先超声雾化选区喷涂，规避长时间溶剂浸泡；MEMS、光学玻璃属于最高风险材质，严格限制工艺路线并落实完整遮蔽；FPC柔性线路优先低应力超薄纳米涂层。

纳米涂层凭借低应力、温和溶剂体系，适配绝大多数精密、热敏、射频元器件；三防漆适合普通电源、辅助电路，针对溶剂敏感塑胶器件谨慎选用。随着工业无人机向高频射频、长时间野外作业升级，按照元件材质实施分区涂层工艺管控，能够从源头规避塑胶溶胀、界面分层、传感器漂移、射频信号劣化等批量故障，持续提升无人机全域复杂环境服役稳定性。
