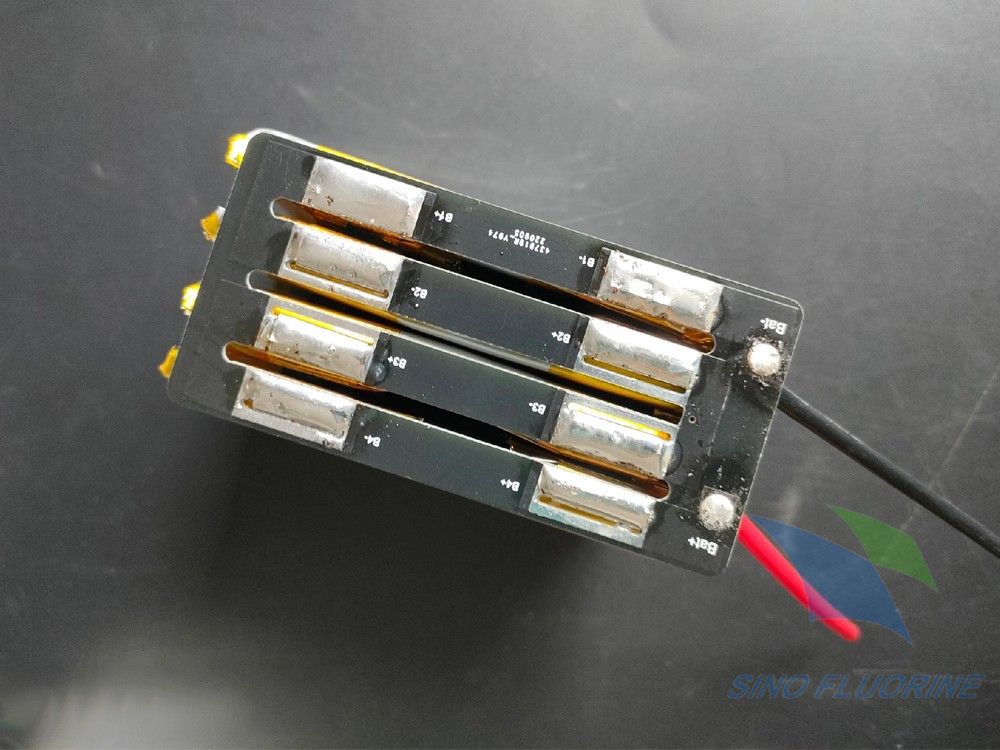

无人机锂电池模组核心电子载体为BMS电池管理电路板，承担电压采集、均衡控制、过流保护、温度监测功能。在雨水凝露、农田农药气雾、沿海盐雾、持续振动工况下，焊点腐蚀、走线漏电、测温异常极易引发电池欠压、保护误触发乃至热失控风险。行业故障统计显示：电池模组BMS因水汽、离子污染失效占电池相关故障69%；其中不合理选用厚层三防漆造成MOS管温升超标、测温失真占63%，遮蔽管控缺失导致连接器接触不良、NTC测温漂移占74%。

三防漆与纳米涂层在BMS场景不存在通用方案，二者在热阻、绝缘特性、大电流工况兼容性、缝隙覆盖能力存在显著边界。纳米涂层依托0.5～3μm超薄低应力膜层，适配大功率BMS散热与精密测温元件；改性三防漆可用于中小功率消费级无人机电池辅助电路，但必须严控膜厚与散热区域遮蔽。

一、无人机电池模组BMS工况与涂层应用核心约束

（一）电池模组特有运行工况

1. 宽温动态负载：充放电过程功率器件持续发热，环境区间覆盖-40℃低温至70℃高温，冷热循环频繁；

2. 高电流安全敏感：植保、工业无人机持续大电流输出，微小漏电、金属迁移都会放大安全风险；

3. 多重腐蚀介质：内陆机型遭遇雨水凝露；植保机型长期接触农药气雾、肥料离子；沿海机型持续氯离子渗透；

4. 多类精密传感共存：板载NTC热敏测温电阻、电压采集线路、功率MOS、大电流汇流焊盘、插拔式动力连接器；

5. 振动环境：飞行持续振动，涂层界面易产生剪切应力，诱发微裂纹、局部脱粘。

（二）三防漆与纳米涂层适配BMS底层差异

（三）落地应用三大刚性准则

1. 热安全优先准则：功率器件散热区域禁止厚膜堆积，防止温升超标改变保护阈值；

2. 测温保真准则：NTC热敏元件周边涂层严控厚度，杜绝测温滞后引发热失控风险；

3. 分区管控准则：统一划分强制涂覆区域、条件涂覆区域、永久禁涂区域，杜绝整板无差别喷涂。

二、电池模组BMS涂层分级选型方案（消费级/工业级无人机区分）

（一）消费级航拍无人机电池模组（中小电流、内陆常规工况）

适用机型：轻型航拍、短途训练无人机，负载电流偏小，极少长时间淋雨作业。

方案A（主流量产）

改性有机硅三防漆，自动选择性喷涂；

适用范围：BMS采集走线、IC芯片、无源元器件焊点；

硬性指标基线：中性盐雾≥500h；双85湿热≥500h；冷热循环≥100次。

管控要点：功率MOS散热面、连接器触点完整遮蔽；NTC热敏电阻外围薄涂，禁止厚层包裹。

方案B（进阶防雨机型）

主控采集回路、功率区域选用通用防腐纳米涂层；简易辅助线路搭配三防漆选区喷涂；

适合具备短时防雨能力、经常郊外飞行的中高端消费机型。

（二）工业级无人机电池模组（植保、海事、电力巡检，高可靠需求）

方案1：农林植保无人机电池（农药气雾、泥水飞溅、持续大电流）

核心推荐：防腐型低温快干纳米涂层

推荐工艺：真空浸涂或超声雾化选区喷涂；

指标门槛：中性盐雾≥1000h；耐化学介质侵蚀；膜厚控制1.0～2.5μm；

核心价值：实现MOS引脚、BGA底部全覆盖，同时不显著阻碍散热，抵御农药离子长期渗透。

方案2：沿海海事、沿江巡检无人机电池（高盐雾、常态化凝露）

统一选用耐盐雾射频级纳米涂层；

禁止大面积使用普通丙烯酸三防漆，缝隙处氯离子持续渗透易形成涂层下腐蚀；

工艺优先真空浸涂，完整消除喷涂阴影盲区。

方案3：内陆电力巡检、轻型测绘无人机电池

功率回路、采集板使用纳米涂层；无源辅助电路酌情使用高性能改性三防漆，分区搭配降低工艺管控压力。

选型红线

1. 任何工况下，大功率BMS禁止全域厚喷普通丙烯酸三防漆，温升超标风险显著；

2. 高频通信、搭载无线电池管理单元的模组，天线周边只能选用低介电纳米涂层；

3. 野外维修补涂优先选用低温快干体系，规避高温烘烤损伤NTC与塑胶连接器。

三、BMS电路板分区涂覆边界（落地执行核心规范）

（一）强制涂覆区域（所有涂层统一适用）

1. 所有IC芯片引脚、阻容元件焊点、BGA/QFN底部与引脚；

2. 电压采集走线、均衡回路、信号线路裸露铜箔；

3. 功率MOS管引脚根部、采样电阻焊盘；

4. 屏蔽壳体内壁、PCB基材裸露阻焊区域。

（二）条件涂覆区域（严格管控膜厚，不可堆积）

1. NTC热敏测温元件本体外围电路：纳米涂层可薄涂；三防漆尽量远离测温探头，禁止包裹测温接触面；

2. 小型无源元器件顶面：薄层覆盖，避免局部堆积；

3. FPC柔性采集排线：优先超薄纳米涂层，厚层三防漆降低弯折耐久性。

（三）永久禁涂区域（必须采用可剥胶、PI胶带严密遮蔽）

1. 动力连接器、信号插头金属接触弹片、U.FL射频接头端面；

2. 功率MOS、大功率采样电阻外露金属散热面；

3. 可调电阻、拨码开关、校准测试触点；

4. 电池模组泄压阀周边透气区域；

5. NTC热敏电阻直接测温接触面；

6. 螺丝接地导电接触面。

典型失效案例：植保无人机BMS喷涂三防漆未遮蔽MOS散热面，满载稳态温升上升6℃，高温环境频繁触发过温保护。

四、施工工艺适配方案与落地管控要点

（一）真空浸涂

适配材料：纳米涂层；

适用场景：工业无人机BMS大批量量产，元器件密集、要求缝隙全覆盖；

限制：必须完整遮蔽连接器、NTC测温面、散热区域；不适合带有大量外露开放式连接器的简易消费级BMS；

工艺要点：合理控制提拉速度，避免边缘积液形成局部厚膜。

（二）超声雾化选区喷涂（精密优选工艺）

适配材料：纳米涂层、改性三防漆均可；

适用全等级无人机电池模组；

优势：边界精度±0.05mm，可精准沿禁涂区域轮廓涂覆，飞雾污染风险低；适合NTC、射频模组周边分区防护。

（三）自动选择性气动喷涂

适配材料：以三防漆为主；

适用：消费级无人机电池BMS量产；

短板：存在喷涂阴影，BGA底部覆盖不足；工业高可靠场景不建议单独使用。

（四）手工刷涂

全线禁止用于纳米涂层；

仅允许：野外维修临时修补三防漆破损区域；不能作为标准化制造工艺；

风险：膜厚剧烈起伏，极易造成散热面堆积、连接器污染。

固化工艺配套规范

1. 搭载NTC热敏元件的BMS，统一选用低温快干体系，固化峰值温度≤60℃；

2. 纳米涂层：常温3～8min表干；40～60℃低温烘烤15～30min完成深度交联；

3. 三防漆：避免长时间100℃以上高温烘烤，防止塑胶连接器溶胀、测温元件老化；

4. 固化环境湿度控制40%～60%，防止涂层发白、界面附着力下降。

五、前置预处理与完工验收测试标准

（一）涂覆前预处理（不可省略）

1. 清洗去除助焊剂残留、指纹油脂；微量离子污染物会造成纳米涂层缩孔、界面脱粘；

2. 洁净干燥，板面无游离水分；高可靠机型优先等离子表面活化，提升涂层附着力；

3. 遮蔽工装提前固定，杜绝涂覆过程移位飞雾污染禁涂区域。

（二）完工分级验收项目

消费级电池BMS基础检测

外观目视检查、荧光检漏、滴水接触角测试、绝缘电阻、通电功能复测。

工业级电池BMS强制增加项目

1. 膜厚抽检：纳米涂层控制0.5～3μm；三防漆25～60μm；

2. 温度循环测试；中性盐雾、双85湿热加速老化；

3. 动态温升对比：涂覆前后满载温升差值判定散热是否合格；

4. NTC测温精度比对，确认无测温滞后；

5. 长期通电偏压老化，排查电化学迁移风险。

六、进水受潮电池模组涂层处置规范（维修落地准则）

无人机电池落水、受潮后，不能直接烘干继续使用原有涂层：

1. 第一时间断电拆解，区分淡水泼溅、长时间浸泡、海水浸泡；

2. 充分清洗去除盐分、肥料离子，可控低温充分干燥；

3. 显微检查涂层：出现水印、发白、界面脱粘、局部疏水失效，必须清除旧涂层重新施工；

4. 海水浸泡机型强制整板除膜重涂，腐蚀离子封闭在涂层下方会持续诱发漏电；

5. 维修补涂仅覆盖破损区域，禁止大面积叠加在老化旧涂层之上，防止形成双层夹层腐蚀腔。

七、实战落地案例对比

正面量产案例：农林植保无人机电池BMS涂层升级

原始工况

初代方案采用常压选择性喷涂有机硅三防漆。田间服役6个月暴露出两类问题：

①BMS功率MOS引脚下方存在喷涂盲区，农药气雾渗透引发焊点腐蚀；

②部分批次遮蔽不到位，MOS散热面涂层堆积，夏季满载频繁过温保护。

优化落地方案

材料切换防腐低温快干纳米涂层，采用真空浸涂工艺；标准化遮蔽清单落实散热区域、连接器、NTC测温面；45℃低温阶梯固化。

应用效果

BGA、MOS引脚底部覆盖率提升至98%以上；满载温升增量控制在0.4℃以内；1000小时盐雾测试顺利通过；野外服役12个月，电池因BMS腐蚀引发的故障大幅下降。

反面失效案例：消费级航拍电池全域无差别喷涂三防漆

厂商简化工艺，BMS整板喷涂丙烯酸三防漆，未精细化遮蔽。投入市场后出现批量故障：

1. 连接器针脚沾染涂层，接触电阻漂移，飞行中途电池断电；

2. NTC外围厚膜包裹，测温滞后，出现异常高温预警；

3. 冷热循环后涂层边缘微裂纹，潮气逐步侵入采集焊点。

整改规范

建立分区涂覆图纸，落实禁涂区域遮蔽；功率区域、传感器周边改用超声雾化精准喷涂；重点点位增加完工功能复测。

海事专项案例：沿海巡检无人机电池涂层选型失误

初期直接沿用内陆机型三防漆方案，海岛盐雾环境4个月后，BMS电压采集焊点出现白色盐析腐蚀。失效机理：三防漆缝隙覆盖不足，氯离子持续渗透涂层界面。整改后核心BMS统一采用耐盐雾**纳米涂层**真空浸涂，满足长期沿海工况使用要求。

八、落地应用高频认知误区

误区一：电池模组防护越厚越好，全部厚喷三防漆

厚膜直接抬高功率器件热阻，改变热平衡，造成测温失真、过温保护误触发；电池属于安全敏感部件，散热优先级高于无限制防护冗余。

误区二：纳米涂层超薄，不需要做遮蔽

超薄不代表可以覆盖导电触点、测温接触面；涂层持续累积依旧会改变接触电阻、阻碍热量传导，禁涂区域规范同样适用。

误区三：消费级电池工况温和，可以省略加速老化测试

短途飞行不等于不存在凝露、淋雨风险；缺少湿热、盐雾验证，涂层隐性缺陷会在雨季集中爆发。

误区四：BMS只需要防护焊点，不用关注功率器件缝隙

MOS引脚、BGA底部是水汽、离子最容易囤积的隐蔽区域；选择性喷涂天然存在阴影盲区，高可靠机型优先真空浸涂纳米涂层消除死角。

误区五：维修补涂可以随意扩大涂覆范围

更换元器件后仅修补返修周边狭小区域，大面积叠加在原有完好涂层上，新旧界面容易形成夹层，封存腐蚀介质。

九、全文总结

无人机电池模组防护涂层落地核心载体为BMS电路板，选型、施工必须围绕热安全、测温精度、大电流电气可靠性三大核心目标，区分消费级与工业级差异化方案。

选型边界清晰：工业植保、海事等高可靠机型BMS优先选用低温快干纳米涂层，搭配真空浸涂或超声雾化精密喷涂，实现缝隙全覆盖且兼顾散热；消费级中小型电池可选用改性三防漆选择性喷涂，严控膜厚与遮蔽边界。

落地实施必须建立分区管控清单，明确强制涂覆区域、条件涂覆区域与永久禁涂区域，重点保护功率器件散热面、NTC测温接触面、连接器触点。同步规范基材预处理、固化窗口、完工验收标准；进水受潮电池依据涂层损伤等级判定局部修补或整板除膜重涂。

随着低空经济发展，无人机电池容量持续提升、放电电流不断增大，电池安全管控要求持续收紧。纳米涂层凭借超薄低热阻、缝隙全覆盖优势，正在高端工业无人机电池模组逐步替代传统三防漆。严格执行材料分级选型、分区精准涂覆、标准化工艺管控，能够从源头降低BMS腐蚀漏电、测温漂移、热保护异常等故障，全面提升锂电池模组复杂野外环境下运行安全性与服役寿命。
