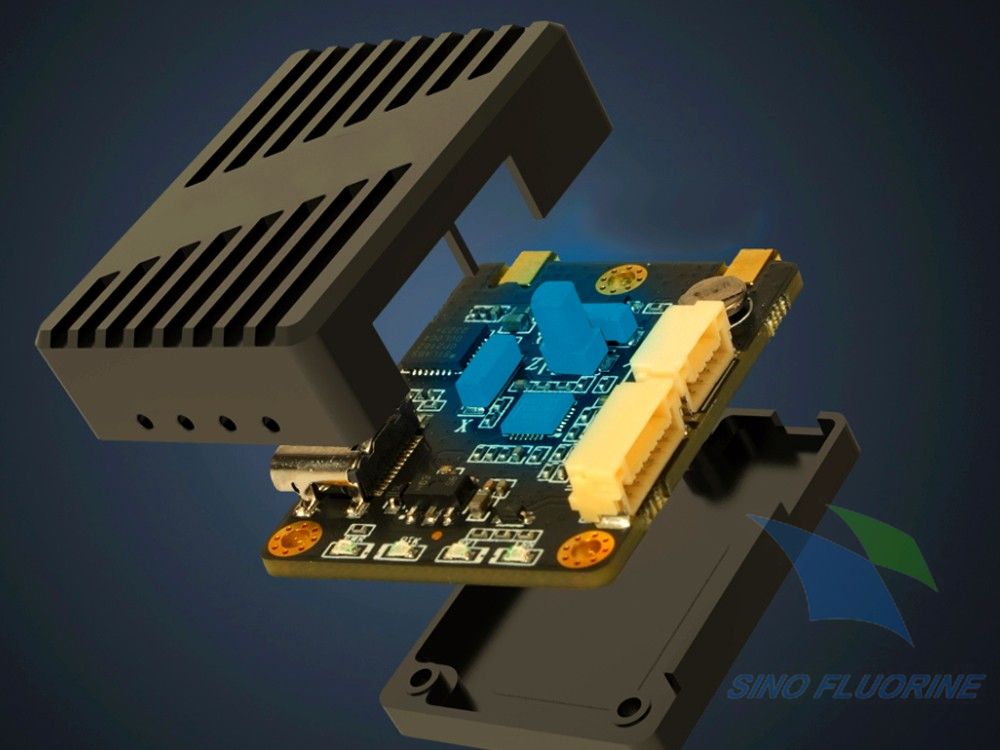

无人机GNSS导航定位模块包含多模卫星接收芯片、射频前端、PCB天线、低噪声放大器、信号采集电路，承担位置解算、姿态基准、航迹维持核心功能。模块工作于L1/B1等卫星频段，信号微弱、对阻抗连续与相位稳定性高度敏感。行业故障统计显示：导航模块因涂层选型、涂覆管控不当引发定位漂移、搜星变慢、固定解丢失占导航类故障71%；其中普通三防漆直接覆盖射频走线造成阻抗失配占82%，遮蔽不到位、飞雾污染天线辐射体导致信噪比下降占65%。

三防漆与纳米涂层在导航模组场景不能通用：射频专用纳米涂层依托0.5～3μm超薄低介电膜层，兼顾长效防腐与射频保真，是工业级RTK测绘、海事巡检导航模组首选；改性三防漆仅允许用于消费级无人机导航模块非射频外围电路，严禁大面积接触高频走线与天线区域。

一、导航定位模块工况与涂层应用底层约束

（一）导航模块特有技术矛盾

1. 弱射频信号耐受约束

GNSS信号属于低电平扩频信号，涂层介电特性、厚度波动会改变微带线阻抗、引入额外插入损耗，直接降低载噪比C/N0，延长首次定位时间TTFF，RTK机型极易丢失固定解。

2. 多场景腐蚀介质冲击

内陆机型面临昼夜温差凝露；植保机型持续接触农药气雾；沿海机型长期氯离子渗透；高空机型遭遇紫外、高低温循环交替。焊点腐蚀、走线微漏电会持续干扰信号解调。

3. 器件混合材质共存

陶瓷天线、环氧树脂塑封射频芯片、金属屏蔽壳体、塑胶连接器、MEMS配套传感单元并存，涂层溶剂、固化应力必须与各类材质兼容。

4. 整机振动环境考验

飞行持续振动，涂层界面易产生剪切应力，长期服役出现微裂纹、局部脱粘，腐蚀介质沿缺陷侵入电路。

（二）三防漆与纳米涂层射频场景核心差异

（三）导航模块涂层落地三大刚性准则

1. 射频优先准则：天线辐射振子、射频馈线表层、U.FL接头端面为最高等级禁涂区域；

2. 分区管控准则：强制涂覆区、条件涂覆区、永久禁涂区在PCB设计阶段图层标注，形成标准化遮蔽图纸；

3. 环境分级准则：依据无人机常态化作业严酷等级匹配涂层耐久指标，避免材料过设计或防护不足。

二、四大典型无人机导航定位模块涂层应用场景

场景一：消费级航拍无人机导航模组（内陆温和工况，基础防溅防潮）

工况特征

多为短途间歇性飞行，极少长时间在盐雾、农药腐蚀环境持续作业；以单频GNSS为主，无RTK高精度定位需求；防护目标：抵御短时雨水泼溅、日常环境凝露，防止焊点氧化短路

涂层选型方案

两条分级路线：

1. 入门级航拍机型：改性丙烯酸三防漆，自动选择性气动喷涂；仅覆盖电源回路、无源元器件焊点；射频走线、PCB天线周边完整遮蔽。

性能基线：中性盐雾≥500h；双85湿热≥500h；冷热循环≥100次。

2. 中高端防雨航拍机型：主控外围电路喷涂三防漆；GNSS射频前端、低噪放区域局部选区喷涂通用防腐纳米涂层。

工艺管控要点

1. 禁止整板无差别喷涂三防漆，杜绝飞雾附着PCB天线；

2. 固化选用中低温体系，避免长时间高温烘烤造成塑封器件老化；

3. 施工优先自动选择性喷涂，不推荐真空浸涂（遮蔽工作量大，工艺冗余）。

典型风险数据

普通三防漆不慎少量覆盖PCB天线区域，实测载噪比下降3～6dB，搜星数量减少4～8颗，动态飞行定位抖动明显加剧。

场景二：农林植保无人机导航模组（农药气雾、泥水飞溅、持续高湿）

工况特征

长时间低空作业，持续暴露于肥料离子、农药有机腐蚀介质；大温差凝露频繁；部分机型搭载RTK实现精准航线播种、喷洒；腐蚀高发位置集中在射频芯片引脚、屏蔽壳焊盘、采样走线。

涂层选型方案

优先选用防腐型低温快干纳米涂层；

推荐工艺：真空浸涂或超声雾化选区喷涂；

硬性指标基线：中性盐雾≥800h；具备耐化学介质侵蚀能力；膜厚控制1.0～2.5μm。

应用重点说明

植保环境腐蚀介质复杂，三防漆长期接触农药气雾易出现溶胀、界面脱粘；真空浸涂能够消除喷涂阴影盲区，实现屏蔽壳内侧、BGA底部完整防护。

反面案例：某植保厂商初期选用普通三防漆选择性喷涂导航板，田间服役4个月，低噪放引脚缝隙出现腐蚀，航线持续偏移；更换纳米涂层并落实分区遮蔽后故障消除。

场景三：高精度测绘无人机RTK导航模组（高频射频、定位精度严苛）

工况特征

搭载多频RTK定位模块，需要稳定维持厘米级定位精度；包含陶瓷天线、毫米波联动避障射频单元；涂层引发的微小相位漂移直接转化为定位误差，对介电均匀性、膜厚一致性要求达到最高等级。

涂层选型硬性规范

只允许使用射频级低温快干纳米涂层；禁止大面积使用任何体系三防漆。

推荐工艺：超声雾化精准选区喷涂；搭配金属掩膜，天线辐射面100%遮蔽；

核心管控指标：L1/L2/B1I/B2a频段插入损耗增量＜0.2dB；膜厚偏差控制±0.1μm以内。

实测对比：

方案A：射频周边喷涂普通三防漆，相位偏差超标，静态定位误差扩大至1.2m；

方案B：超声雾化喷涂射频专用纳米涂层，定位误差稳定维持0.4～0.6m，满足测绘作业指标。

工艺红线：固化峰值温度≤60℃，规避高温造成基板微形变，破坏天线平面度与相位中心稳定性。

场景四：沿海海事、沿江巡检无人机导航模组（高盐雾、常态化凝露）

工况特征

海岛、海岸线长期作业，氯离子持续渗透；昼夜温差大，板卡表面反复形成凝露水膜；导航失效会直接造成飞行器失联、偏航，安全风险极高，属于最高防护等级。

涂层选型方案

导航模组PCBA统一选用耐盐雾射频级纳米涂层；仅无源辅助拓展小板酌情使用高性能改性三防漆；

优先工艺：真空浸涂，完整消除各类元器件缝隙喷涂盲区；

强制验收项目：1000小时中性盐雾、1000小时双85湿热、200次冷热循环；老化后复测射频指标与定位稳定性。

失效警示：直接沿用内陆机型三防漆方案，盐雾环境4～6个月极易出现屏蔽壳、采集焊点盐析腐蚀，缝隙处氯离子持续突破防护屏障。

三、导航定位模块分区涂覆边界（所有场景通用强制规范）

（一）强制涂覆区域

1. 射频芯片、LNA低噪声放大器引脚与焊盘；

2. 电源转换回路、稳压元件、阻容元器件焊点；

3. 信号采集走线、基准时钟晶振周边电路；

4. 金属屏蔽壳内壁、屏蔽壳体焊盘；

5. PCB裸露铜箔、过孔焊环。

（二）条件可控涂覆区域

射频馈线表层、匹配电路：仅允许超薄射频级纳米涂层，严格控制膜厚均匀；三防漆必须远离该区域。

（三）永久禁涂区域（必须PI胶带、硅胶堵头严密遮蔽）

1. PCB印刷天线、陶瓷天线辐射面、天线馈电点；

2. U.FL/IPEX射频连接器接触端面；

3. 调试串口、测试触点、金属连接器弹片；

4. 外置复位按键、拨码开关接触面；

5. 配套MEMS气压计透气微孔（导航模组集成传感器机型）。

关键区分：天线周边外围电路可以防护；天线辐射振子本体绝对禁涂，即使超薄纳米涂层，长期累积厚度波动依然会恶化阻抗匹配。

四、适配导航模组的施工工艺选型与适用边界

（一）超声雾化选区喷涂（导航模组最优精密工艺）

适配材料：射频级纳米涂层、改性三防漆；

适配全等级无人机导航模块；

核心优势：涂覆边界精度可达±0.05mm，配合金属掩膜抑制飞雾，精准避开天线区域；膜厚均匀可控，保障射频一致性；

适用场景：RTK测绘、海事等高可靠机型导航模组量产。

（二）真空浸涂

适配材料：纳米涂层；

适用：元器件密集、大量BGA、金属屏蔽壳的工业级导航模组；

短板：遮蔽工作量大，带有外露陶瓷天线、开放式连接器的简易消费级模组不推荐；

工艺要点：稳定控制提拉速度，防止边缘积液形成局部厚膜干扰射频走线。

（三）自动选择性气动喷涂

适配材料：以三防漆为主；

适用：消费级航拍导航模组非射频区域防护；

固有短板：存在喷涂阴影，BGA底部覆盖不足；不建议高精度RTK模组单独使用。

（四）手工刷涂

全线禁止在导航模组上刷涂纳米涂层；

仅允许：野外维修临时修补三防漆破损区域；不能作为标准化制造工艺；

重大风险：刷涂膜厚剧烈起伏，极易造成射频走线局部厚层堆积，引发定位持续漂移。

五、前置预处理、固化管控与完工验收体系

（一）涂覆前预处理（不可省略）

1. 清洗去除助焊剂残留、指纹油脂；微量污染物会造成纳米涂层缩孔、界面脱粘；

2. 洁净干燥，板面无游离水分；高端RTK模组推荐等离子表面活化，提升涂层附着力；

3. 提前制作标准化遮蔽工装，杜绝涂覆过程移位飞雾污染天线。

（二）固化工艺配套规范

1. 搭载精密射频器件、集成MEMS传感器的导航模组，统一选用低温快干体系，固化峰值温度≤60℃；

2. 纳米涂层：常温3～8min表干；40～60℃低温烘烤15～30min完成深度交联；

3. 三防漆：避免长时间高温烘烤，防止塑胶连接器溶胀、射频封装老化；

4. 固化环境湿度控制40%～60%，防止涂层发白、介电参数不均匀。

（三）分级验收检测项目

消费级导航模组基础检测

外观目视、荧光检漏、滴水接触角、绝缘电阻、基础搜星功能复测。

工业级RTK导航模组强制增加项目

1. 膜厚抽检：纳米涂层0.5～3μm；三防漆25～60μm；

2. 矢量网络分析仪测试涂覆前后S参数、插入损耗；

3. 加速老化：中性盐雾、双85湿热、冷热循环；

4. 卫星模拟器实测：载噪比C/N0、首次定位时间、静态定位误差；

5. 长期通电振动老化，排查涂层下电化学迁移风险。

六、进水受潮导航模组涂层维修处置场景

无人机落水、高湿凝露后，导航模组不能直接烘干继续使用原有涂层：

1. 第一时间断电拆解，区分淡水泼溅、长时间浸泡、海水盐雾浸泡；

2. 充分清洗去除盐分、杂质，可控低温充分干燥；

3. 显微检查涂层：出现水印、发白、界面脱粘、局部疏水失效，必须清除旧涂层重新施工；

4. 海水浸泡机型强制整板除膜重涂；腐蚀离子封闭在涂层下方会持续干扰射频电路；

5. 维修补涂仅覆盖破损区域，禁止大面积叠加在完好旧涂层之上，避免形成双层夹层封存腐蚀介质。

七、实战落地案例对比

正面量产案例：沿海电力巡检无人机RTK导航模组涂层升级

原始工况

初代方案采用自动选择性喷涂有机硅三防漆。海岛站点服役6个月出现两类问题：

①导航板BGA底部存在喷涂盲区，盐雾渗透引发焊点腐蚀；

②天线周边管控不严，少量飞雾附着，载噪比波动，RTK频繁丢失固定解。

优化落地方案

材料切换射频级低温快干纳米涂层，采用超声雾化选区喷涂；标准化金属掩膜完整遮蔽陶瓷天线；45℃低温阶梯固化。

应用效果

元器件底部覆盖率提升至98%以上；频段插入损耗稳定＜0.2dB；1000小时中性盐雾测试顺利通过；野外长期巡检，导航定位稳定性显著提升，方案定型为量产标准工艺。

反面失效案例：消费航拍无人机导航模组全域喷涂三防漆

厂商简化工艺，导航板整板喷涂丙烯酸三防漆，未精细化分区遮蔽。批量试飞出现故障：

1. PCB天线表面沾染涂层，搜星数量不足，动态飞行定位持续抖动；

2. 连接器针脚沾漆，接触电阻漂移，导航信号间歇性中断。

整改规范

PCB设计增加专用涂层图层，明确禁涂轮廓；落实天线区域全遮蔽；射频周边逐步替换局部纳米涂层选区防护。

植保专项案例：农林无人机导航模组耐介质涂层选型验证

初期选用通用防腐三防漆，田间农药气雾长期侵蚀，涂层逐步溶胀，射频引脚出现漏电干扰；更换防腐型纳米涂层真空浸涂方案，耐受农药介质侵蚀，导航航线偏移故障大幅下降。

八、行业高频认知误区梳理

误区一：只要不直接喷涂天线振子，射频走线附近可以随意厚涂三防漆

即使不直接覆盖天线，靠近射频微带线的厚层三防漆依然会改变传输线等效介电环境，引发阻抗偏移、信号衰减，高精度RTK模组风险尤为突出。

误区二：纳米涂层超薄，天线周边可以放宽遮蔽要求

超薄不代表无影响，膜厚大范围不均匀、飞雾累积依旧会扰动射频参数；禁涂区域规范对纳米涂层、三防漆同等适用。

误区三：内陆工况温和，导航模组可以省略加速老化测试

短途飞行不等于不存在突发降雨、昼夜凝露；缺少湿热、盐雾验证，涂层隐性缺陷会在雨季集中爆发，造成空中定位失效。

误区四：选择性喷涂全覆盖最省事，不用分区管控

喷涂天然存在阴影盲区，BGA、屏蔽壳底部无法充分防护；高可靠工业机型优先真空浸涂纳米涂层消除缝隙隐患。

误区五：维修补涂可以扩大涂覆范围

更换元器件后仅修补返修周边狭小区域，大面积叠加在原有完好涂层上，新旧界面极易形成夹层，封存水汽与腐蚀离子。

九、全文总结

无人机导航定位模块涂层应用场景依据作业环境清晰划分：消费级内陆航拍模组可分区搭配改性三防漆；植保、沿海海事、高精度测绘等高可靠机型导航模组优先选用射频级低温快干纳米涂层。

所有场景必须严格执行分区涂覆规范：明确强制涂覆电路区域、条件可控射频走线区域、天线与连接器永久禁涂区域。施工工艺同步分级匹配：RTK、海事等高精密导航模组优选超声雾化选区喷涂；元器件密集工业模组可采用真空浸涂；手工刷涂仅允许野外临时修补。

涂层选型核心矛盾在于长效防腐防潮与射频信号保真之间平衡，普通三防漆难以兼顾高频导航模组需求，纳米涂层凭借超薄、低介电、缝隙全覆盖优势，正在高端无人机导航模块逐步实现替代。同步规范基材预处理、低温固化窗口、完工射频性能复测、受潮模组维修处置流程，能够从源头降低搜星缓慢、定位漂移、焊点腐蚀、RTK固定解丢失等故障，全面提升无人机全天候自主导航运行可靠性。
