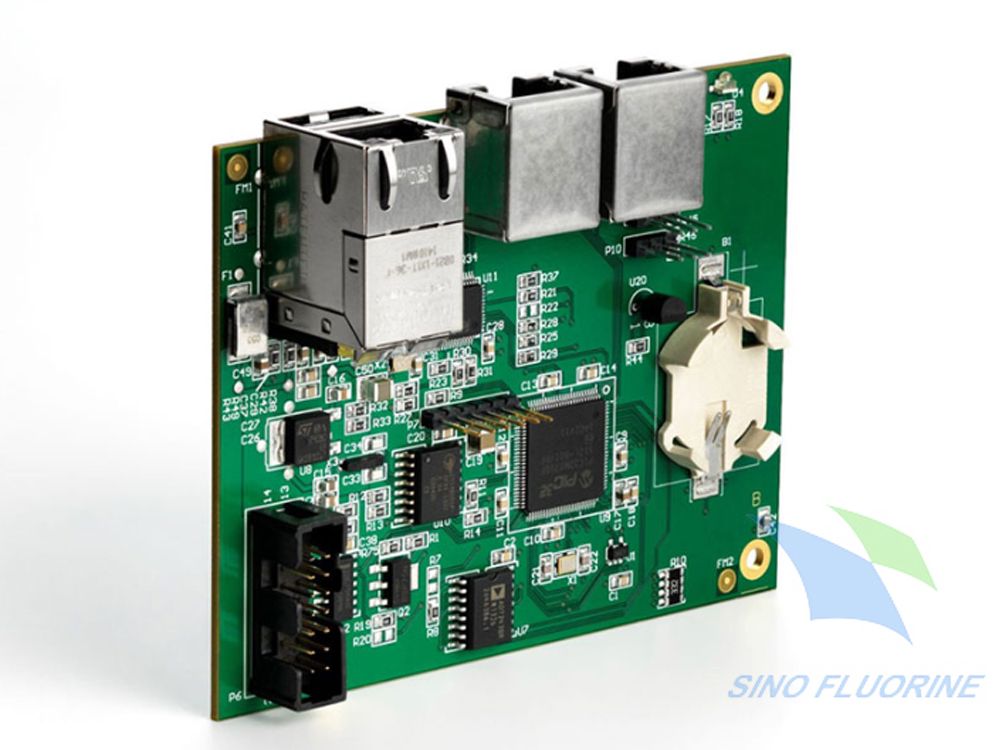

防护涂层干膜厚度是平衡防护可靠性、器件性能与生产良率的核心工艺指标。无人机机载电路板同时存在导航射频模组、BMS电源管理、MEMS传感单元、动力回路，三防漆与纳米涂层具备完全不同的厚度管控区间。行业故障统计显示：涂层厚度失控引发的失效占涂层相关故障74%；其中涂层过厚造成射频信号衰减、功率器件温升超标、MEMS零点漂移占68%；厚度不足、局部薄涂形成针孔通道，导致盐雾湿热环境腐蚀渗水占63%。

厚度管控不能仅设定单一数值，需要建立材料分级厚度基准、分区差异化目标区间、喷涂工艺参数闭环调控、标准化检测方案、异常处置机制完整体系。纳米涂层管控区间0.5～3μm超薄窗口，对均匀性波动极度敏感；三防漆常规区间25～75μm，存在散热、应力、返修多重约束。

一、涂层厚度失衡的失效机理与无人机场景约束

（一）厚度偏离标准带来两类典型失效模式

1）涂层厚度不足（低于下限）

膜层连续性破坏，形成微观针孔、局部薄区，水汽、盐雾、农药腐蚀介质快速穿透；

BGA引脚、屏蔽壳底部等阴影区域极易出现“伪覆盖”，目视有涂层，实际厚度无法形成有效阻隔；

加速老化数据：三防漆局部厚度＜20μm，1000h中性盐雾通过率下降至58%；纳米涂层低于0.5μm，疏水屏障完整性失效。

2）涂层厚度超标（高于上限）

三防漆风险集中体现：

①功率MOS、采样电阻区域热阻上升，BMS满载温升抬高，触发过温保护误动作；

②固化收缩应力放大，冷热循环后涂层开裂、界面分层；

③射频走线周边介电层增厚，阻抗失配，导航模块搜星变差、定位漂移；

④NTC测温元件被厚膜包裹，热量传导滞后，测温精度偏移。

纳米涂层风险特征：

虽然原生超薄，但持续多次叠加喷涂、边缘积液，局部厚度突破3μm后，同样会扰动射频频段相位一致性；维修反复补涂累积厚度，逐步改变界面接触特性。

（二）两大涂层体系基础厚度基准（干膜，IPC-CC-830C基准延伸）

关键定义：所有指标均为固化后干膜厚度；湿膜厚度仅作为工艺过程参考，不能作为最终验收依据，必须换算固含量得到干膜理论值。

（三）无人机特有分区管控硬性前提

同一块PCBA不允许统一单一厚度标准，必须分区设定目标：

1. 功率散热区域：禁涂，杜绝任何涂层堆积；

2. 射频走线、匹配电路：仅允许射频专用纳米涂层超薄可控涂覆；三防漆尽量远离；

3. MEMS、NTC传感周边：严控上限，降低应力与热传导干扰；

4. 焊点、无源元件主体：满足最低厚度下限，保障基础防腐；

5. 连接器触点、天线辐射面：永久禁涂。

二、分级厚度标准制定：按机型、电路板类型差异化设定

（一）消费级航拍无人机（内陆温和工况）

1. 飞控、电调、简易导航板：改性三防漆干膜30～50μm；

2. GNSS射频区域：不喷涂三防漆，如需防护采用通用纳米涂层控制1.0～2.5μm；

验收底线：最小厚度不低于25μm，元器件根部无大面积薄涂漏区。

（二）农林植保无人机（农药气雾、持续高湿）

1. BMS、飞控核心回路：防腐纳米涂层1.0～2.5μm，真空浸涂消除缝隙薄区；

2. 辅助拓展小板：高性能三防漆35～60μm；

重点管控：MOS引脚根部、屏蔽壳内壁，杜绝局部厚度低于0.8μm形成腐蚀通道。

（三）高精度测绘RTK、海事巡检无人机（高频射频+高盐雾）

1. RTK导航模组、毫米波雷达：射频级纳米涂层严格控制0.8～2.0μm，膜厚偏差≤±0.1μm；

2. BMS电池管理板：纳米涂层1.0～2.5μm；

3. 无源辅助电路：三防漆30～50μm；

强制附加测试：涂覆前后射频S参数对比，厚度波动引发插入损耗增量不得超过0.2dB。

三、不同施工工艺如何调控厚度，匹配标准区间

（一）自动选择性气动喷涂（主流用于三防漆）

核心调控参数：喷头移动速度、涂料流量、雾化气压、喷头高度、重叠喷涂道数。

规律：移动速度越快、流量越小、高度越高→厚度降低；多层重叠喷涂容易造成元器件顶部堆积过厚。

工艺管控要点：

1. 路径规划避开元器件顶部大量堆叠，重点保证引脚根部爬升厚度达标；

2. 每班次开机前使用样板做厚度标定；

3. 短板：BGA底部存在喷涂阴影，底部厚度普遍低于板面表层，高可靠机型不能只测量板面平面。

（二）超声雾化选区喷涂（精密方案，适配纳米涂层）

适配射频模组、MEMS飞控分区防护；依靠超声频率、供液速率、载气压力协同调节厚度。

优势：雾滴动能低，可精准控制沉积量，厚度均匀性优于气动喷涂；配合金属掩膜防止飞雾污染禁涂区域。

管控红线：供液速率不能盲目加大，极易造成局部积液、膜厚超标；射频区域必须执行多点厚度mapping抽检。

（三）真空浸涂（纳米涂层大规模量产优选）

厚度核心变量：提拉速度、涂料固含量、浸涂静置时间。

速度越快，带出液膜越薄；速度过低边缘形成流挂积液，板边厚度显著超标。

典型问题：PCB四周边缘厚度高于中心区域，需要优化提拉曲线，同时设计遮蔽工装减少边缘积液。

（四）手工刷涂（仅野外维修临时修补三防漆）

天然缺陷：厚度极不均匀，局部堆积、局部薄涂；纳米涂层全线禁止刷涂，无法实现稳定厚度管控。

四、厚度标准化检测方案：过程监控+成品验收两级体系

（一）过程在线监控（湿膜，涂覆后固化前）

工具：湿膜轮规（湿膜测厚仪）

作用：实时反馈喷涂参数是否偏离，快速调整流量、速度；

局限：只能作为工艺参考，不能替代固化后干膜验收；无法测量元器件缝隙内部。

（二）成品干膜检测（验收判定依据）

1. 涡流/磁性干膜测厚仪（三防漆常规检测）

适用：金属基底上方绝缘涂层；精度±1～2μm；

测量点位规范：PCB四角、中心、IC元器件引脚根部、连接器周边，每片至少5点以上；重点关注易薄涂区域。

2. 白光干涉仪、光谱反射法（纳米涂层精密检测）

超薄涂层无法依靠普通涡流测厚仪精准测量；射频模组样板必须采用光学非接触式测量，获取局部区域厚度分布。

3. 破坏性剖面切片（定期可靠性验证，不用于全检）

对关键批次抽检切片，直观观测BGA底部、引脚根部涂层实际厚度，排查“表面达标、底部薄涂”隐形缺陷。

4. 辅助筛查手段：365nm紫外荧光检测

大部分三防漆添加荧光指示剂，荧光亮度直观反映相对厚薄；快速识别漏涂、局部薄涂暗区，实现100%外观初筛；纳米涂层多数无荧光，该方法适用性有限。

（三）检测常见误区

1. 只测量PCB平面区域，忽略元器件根部、BGA底部；平面厚度达标，缝隙内部厚度不足依然会发生腐蚀失效；

2. 混淆湿膜厚度与干膜厚度，直接用湿膜指标作为验收标准；

3. 单点测量代替全域评估，无法识别边缘厚、中心薄的分布偏差。

五、厚度异常典型问题、成因与整改策略

问题1：元器件根部厚度不足（高概率腐蚀隐患）

成因：喷涂雾滴被元器件遮挡形成阴影；浸涂提拉速度过快，液体无法充分爬升引脚；

整改：优化喷涂角度、增加侧面喷涂路径；真空浸涂合理延长液面浸润时间；优先选用具备毛细渗透能力的纳米涂层。

问题2：PCB边缘厚度超标，中心区域偏薄

成因：浸涂提拉时液体向板边汇集；喷涂往复行程边界流量叠加；

整改：优化提拉速度曲线；调整喷涂边界重叠量；增加边缘遮蔽导流结构。

问题3：同一批次板厚度离散度大

成因：涂料固含量波动、喷涂压力不稳定、喷头堵塞、环境温湿度变化改变溶剂挥发速率；

整改：定时监测涂料粘度；建立喷头定期清洗维护SOP；恒温恒湿管控涂覆车间环境。

问题4：射频区域局部厚度超标，导航定位漂移

成因：路径规划不合理，天线周边未有效遮蔽；超声雾化载气压力过低，雾滴扩散失控；

整改：配套金属掩膜分区隔离；重新标定喷涂轨迹，严控射频走线附近沉积量。

六、无人机实战落地案例

正面量产案例：沿海巡检RTK导航模组厚度标准化管控

初期方案：超声雾化喷涂射频级纳米涂层，未建立严格厚度抽检规范，部分样板射频走线区域厚度超过3μm，毫米波频段相位偏移，RTK频繁丢失固定解。

优化措施：

1. 明确目标厚度区间0.8～2.0μm，上下限写入工艺文件；

2. 每批次采用白光干涉仪进行多点厚度mapping；

3. 调整供液速率与移动速度，降低边缘沉积；

4. 固化后同步测试载噪比与定位精度。

实施效果：厚度极差控制在0.3μm以内；射频指标波动消除，顺利通过1000小时盐雾长期验证。

反面失效案例：植保无人机BMS三防漆厚度失控

厂商自动喷涂三防漆未管控上限，功率MOS区域局部厚度达到90μm以上。夏季满载飞行，器件温升异常升高，频繁触发过温保护；同时引脚根部喷涂阴影区域厚度不足20μm，田间高湿环境出现焊点腐蚀。

整改规范：

1. 划定分区厚度目标，功率区域增加遮蔽工装；

2. 优化喷涂路径，减少元器件顶部堆积；

3. 每班首件做厚度标定，不合格调整喷涂参数再生产。

消费级航拍维修案例：多次叠加修补造成厚度超标

野外维修人员反复在同一区域补涂三防漆，多层累积厚度超过110μm，冷热循环后涂层出现微裂纹，潮气逐步侵入。规范要求：修补前将老化涂层边缘清理成渐变坡面，单次修补严控沉积量，禁止无限叠加。

七、现场管控高频认知误区

误区一：厚度越厚防护能力越强

超过上限后，应力、热阻、射频损耗负面效应快速上升；无人机BMS、导航模组属于性能敏感电路，不能无限加厚换取防护冗余。

误区二：只要平均厚度达标，局部薄涂可以接受

腐蚀失效往往起始于最薄弱的薄涂点，平均值无法反映局部缺陷，必须管控最小值。

误区三：纳米涂层本身超薄，不需要严格管控厚度

射频专用纳米涂层介电参数对厚度变化敏感，局部超标依然扰动信号；同时过薄无法形成连续疏水屏障。

误区四：依靠肉眼外观判断厚薄

目视仅能识别严重流挂、漏涂；微米级厚度差异无法分辨，必须建立仪器量化检测机制。

误区五：工艺参数一次调好可以长期不变

涂料损耗、喷头磨损、环境温湿度变化都会持续改变沉积厚度，必须执行每班首件确认、定时抽检制度。

八、全文总结

无人机防护涂层厚度管控是一套标准分级、工艺调控、分层检测、异常闭环的完整体系，不能简单设定单一数值一刀切。

厚度基准清晰划分：三防漆干膜25～75μm，重点管控上限带来的散热、应力风险；纳米涂层0.5～3μm超薄区间，重点管控均匀性与射频区域厚度波动。

施工工艺同步匹配管控策略：真空浸涂重点解决边缘积液；超声雾化喷涂适配射频精密模组，依靠光学设备检测厚度；选择性喷涂重点消除元器件根部阴影薄区；禁止刷涂用于纳米涂层量产。

检测体系分为过程湿膜监控与成品干膜验收，重点关注BGA底部、引脚根部等目视盲区，杜绝“表面合格、内部失效”。结合无人机电路板分区特性，对射频模组、BMS功率器件、MEMS传感单元实施差异化厚度目标，配合遮蔽工装、路径优化、每班参数标定，从源头规避厚度失衡引发的腐蚀渗水、测温漂移、导航信号衰减等故障。

随着低空经济发展，无人机高频射频、大功率电池模组持续普及，纳米涂层在高端机型逐步替代传统三防漆，厚度均匀性管控要求进一步提升。建立标准化厚度工艺文件与检验规范，平衡防护性能、器件电气特性与量产稳定性，是涂层工艺可靠落地的核心支撑。
